TubesT - 起点

一、简介



起点是刀路切割的起始点,【起点】功能可以用来修改刀路的起始点,使用【批量修改起点】功能,可以快速的对多个零件加工轨迹线起点进行修改至适合切割起始位置。



二、使用方法



1. 手动修改起点



点击工艺设置栏中的 【起点】按钮,再点击您想要修改起点的刀路。



2. 批量修改起点

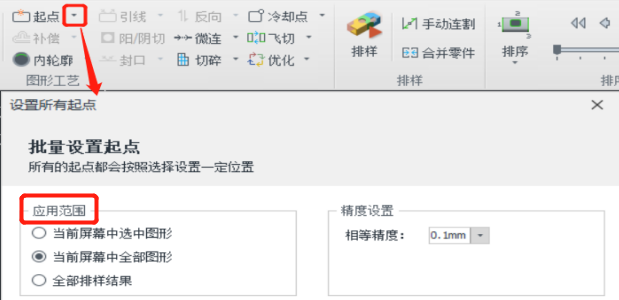

点击工艺设置栏中,【起点】下拉菜单里的【批量设置起点】。



① 应用范围





参数含义:

当前屏幕中选中的图形:就是对选中的刀路进行批量修改起点。

当前屏幕中的全部图形:就是对当前界面显示的零件进行批量修改起点。

全部排样结果:对所有的排样结果上的所有刀路进行批量修改起点。

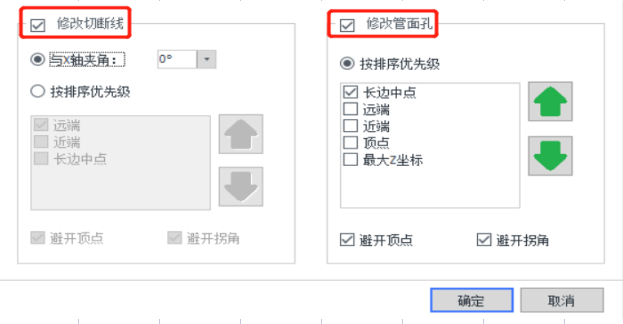

② 修改切断线/管面孔上的起点位置



勾选修改切断线修改管面孔后才能进行设置切断线或者管面孔的起点位置,不勾选为置灰状态。

点击起点优先级右侧的绿色箭头,可调整起点优先级的位置。当条件同时满足时,会根据优先级判断起点位置,优先级从上至下依次降低。

推荐勾选使用起点位置避开顶点和避开拐角,因为零件顶点和拐角位置不太好起刀加工,容易造成跟随不稳定。



参数含义见下表:

参数 解释 示意图

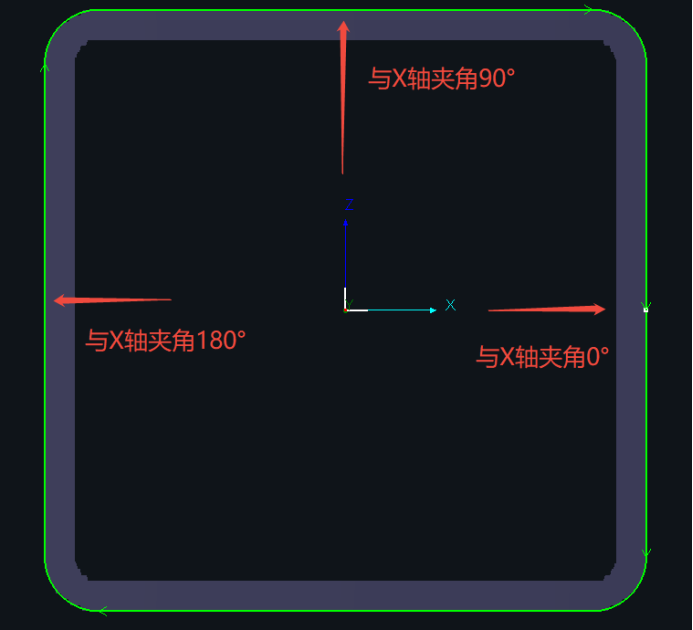

与X轴夹角 从零件的截面视角来看,起点与X轴的夹角。设置范围0°-180°
远端 当前刀路的最大Y轴坐标。
近端 当前刀路的最小Y轴坐标。

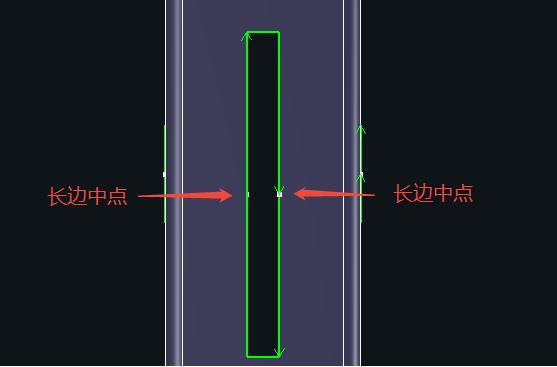

长边中点

最长的一条边的中点。

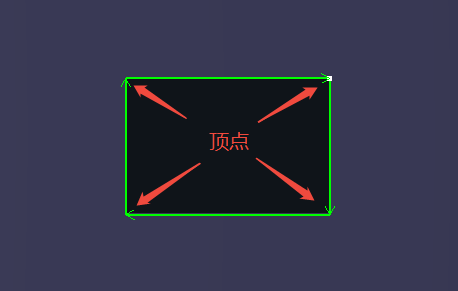

顶点

管面孔图形中各个角的位置

最大Z坐标

当前刀路的最大Z轴坐标

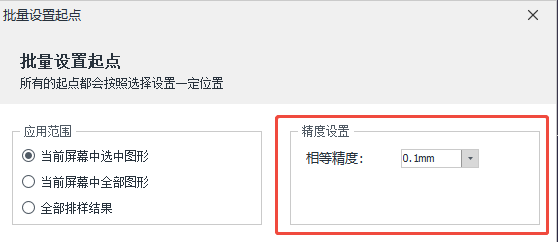

 ③ 精度设置



相等精度:实际建模中,存在部分刀路的Y坐标看起来是相同的,但是实际上有一段距离,有时候差值甚至高达几毫米,这个相等精度的值就是将有偏差的Y值忽略,将这个刀路的Y坐标识别成一致。

例如:如果设置起点在【远端】【长边中点】,在不设置相等精度的基础上,起点就被设置在【远端】(倒角处);如果设置精度,就可以把精度范围内的Y坐标的偏差忽略,那么结果在【长边中点】。



三、常见问题



1、修改起点后,点击确定为什么不生效?

① 检查【批量设置起点】中的<应用范围>是否设置正确;

修改起点不会对角钢、槽钢、工字钢上的特殊刀路生效!!
