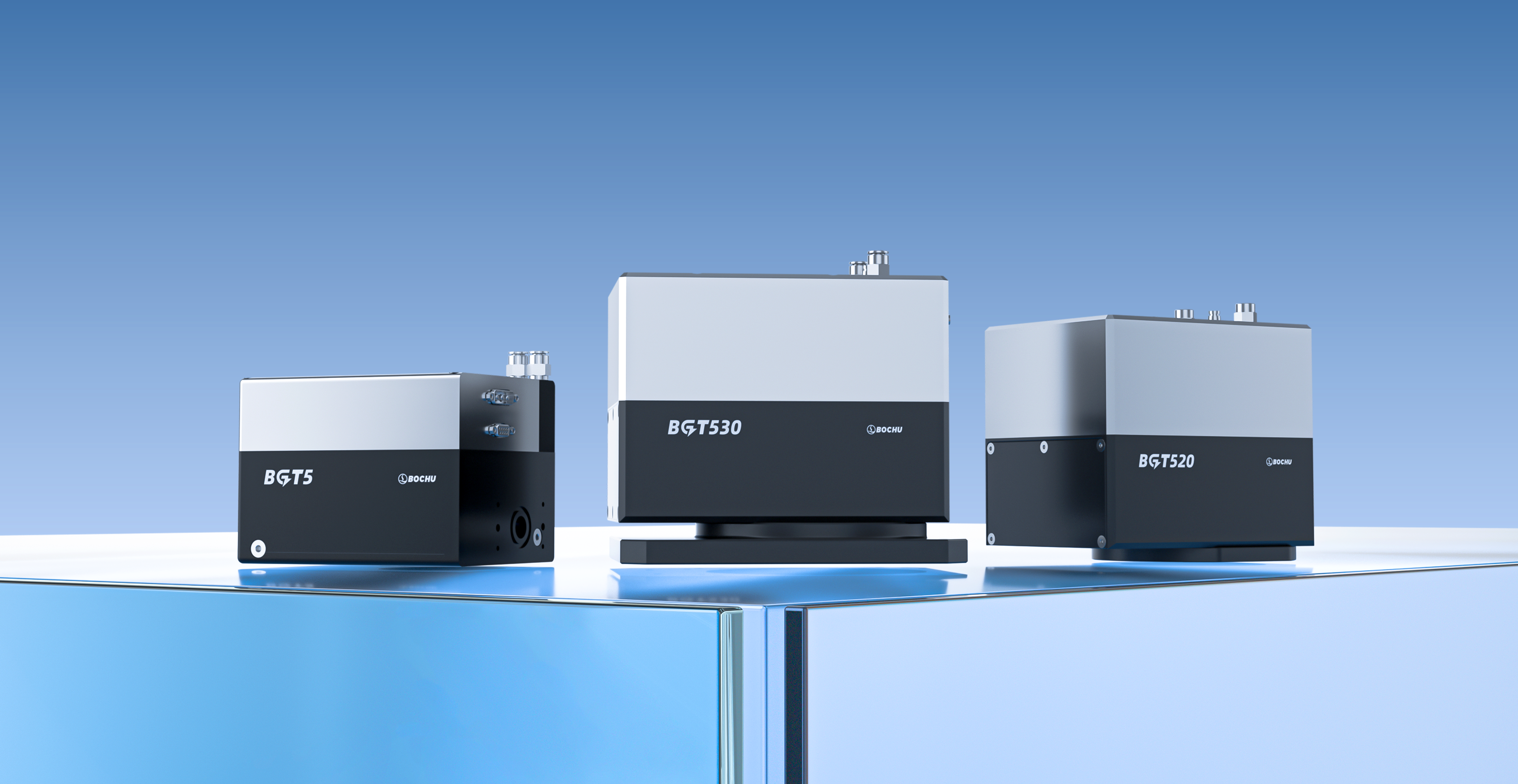

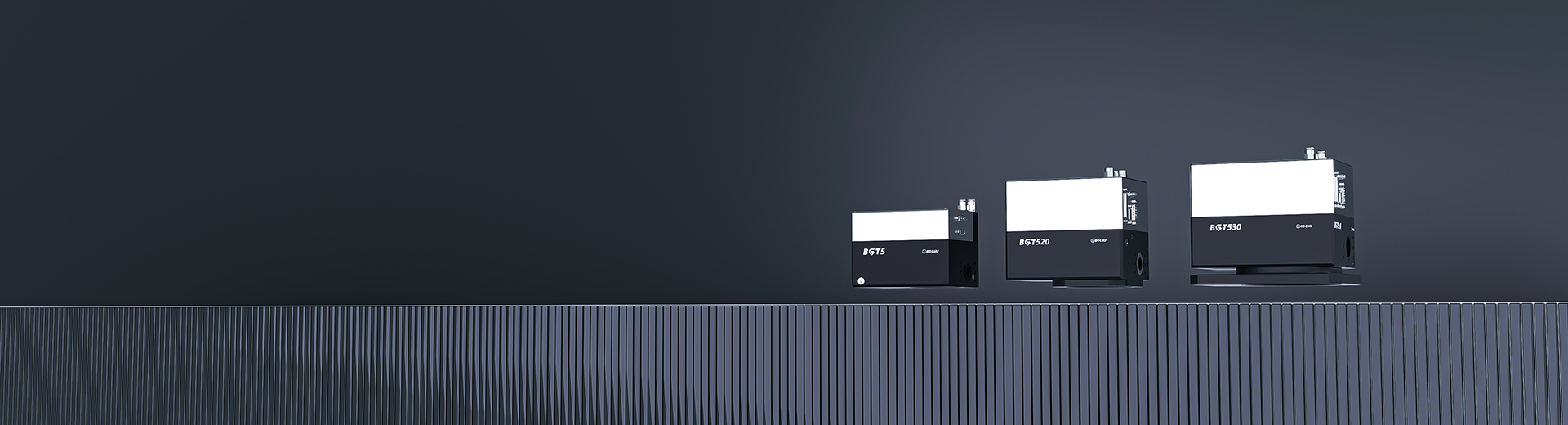

BGT5系列振镜头

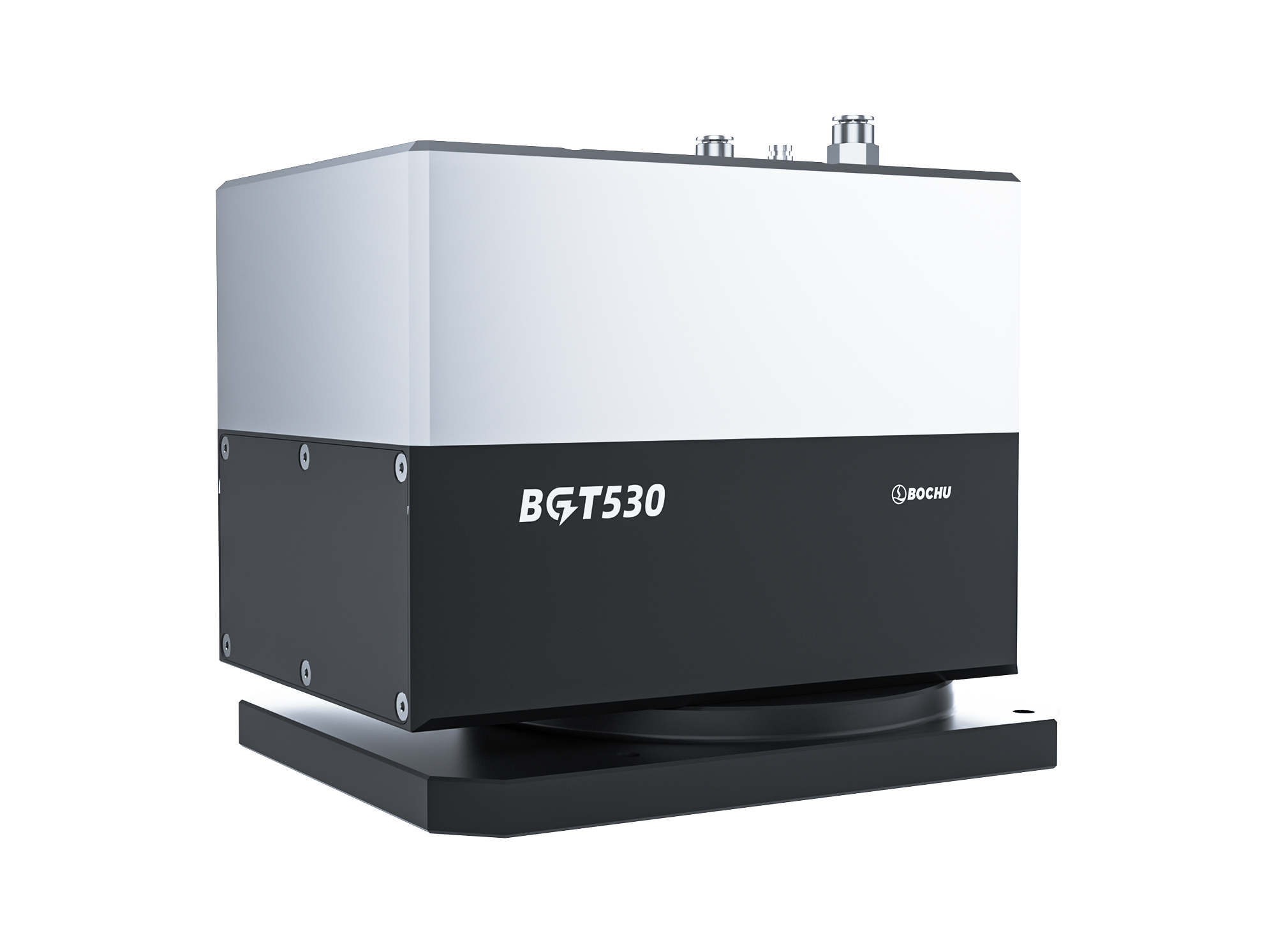

BGT5系列振镜头是柏楚全自研振镜头。采用BC2-100数字振镜协议。 BGT514可应用于光伏高速高精划线、面板低速高精划线、锂电刻痕划线等场景。 BGT530搭配柏楚自研准直模组和场镜,应用于新能源电池包、busbar、汽车白车身、IGBT等焊接场景。 BGT520可应用于3D打印等焊接场景。

BGT5系列振镜头

产品信息

型号及规格参数

行业与应用

下载

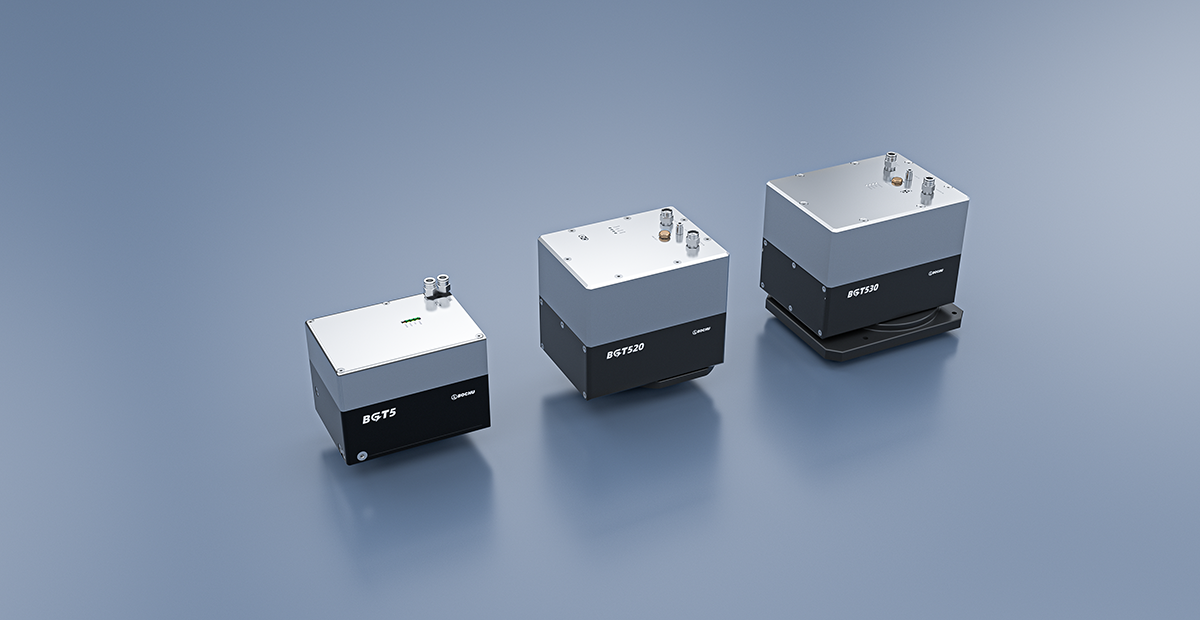

  • 20位数字振镜协议

    采用BC2-100 20位数字振镜协议,有效提升分辨率,提升振镜重复定位精度。

  • 高速度

    高达200rad/s的加工速度 (W Tuning)。

  • 高精度

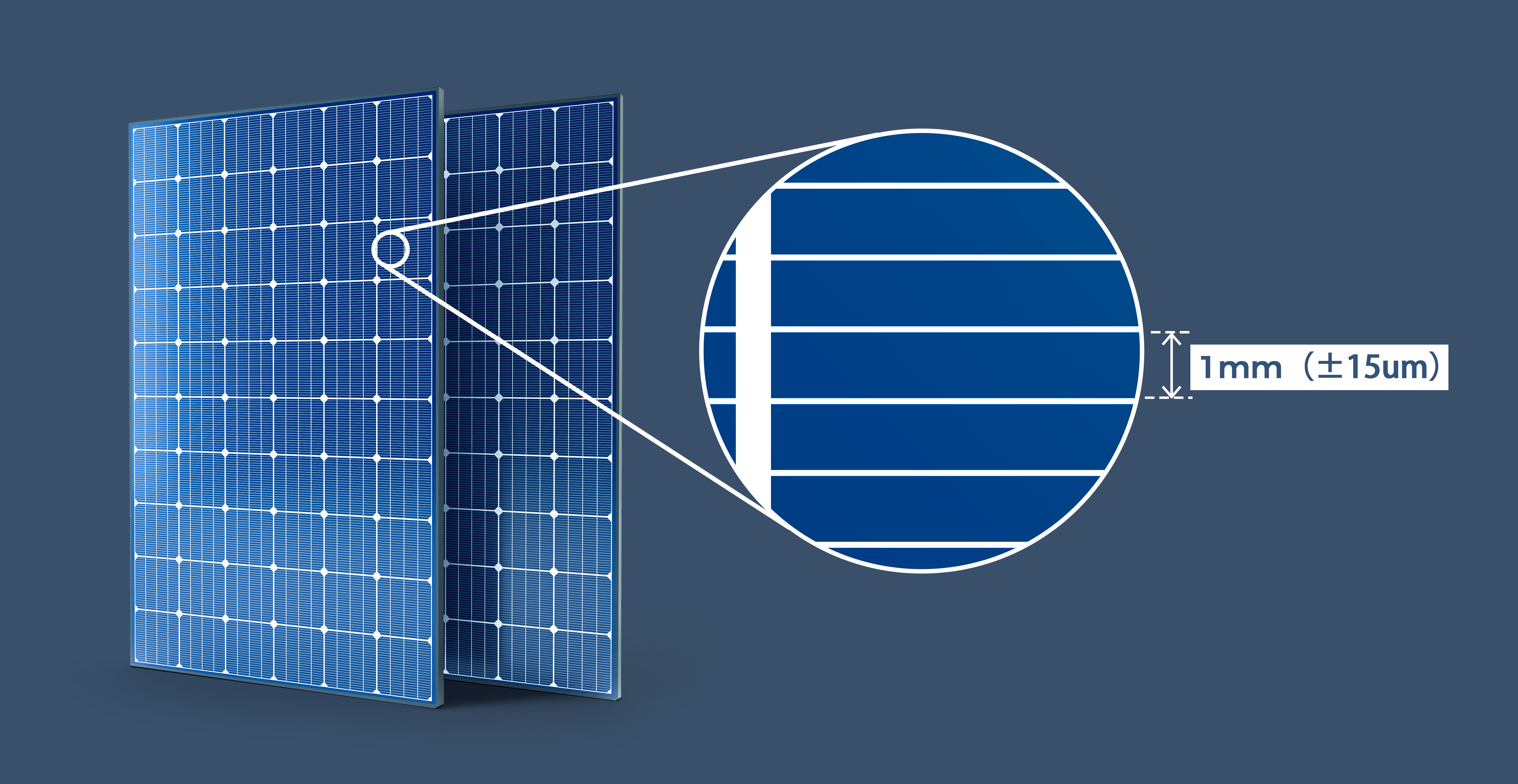

    实现±15um的线间距极差 (W Tuning)。

  • 高直线度

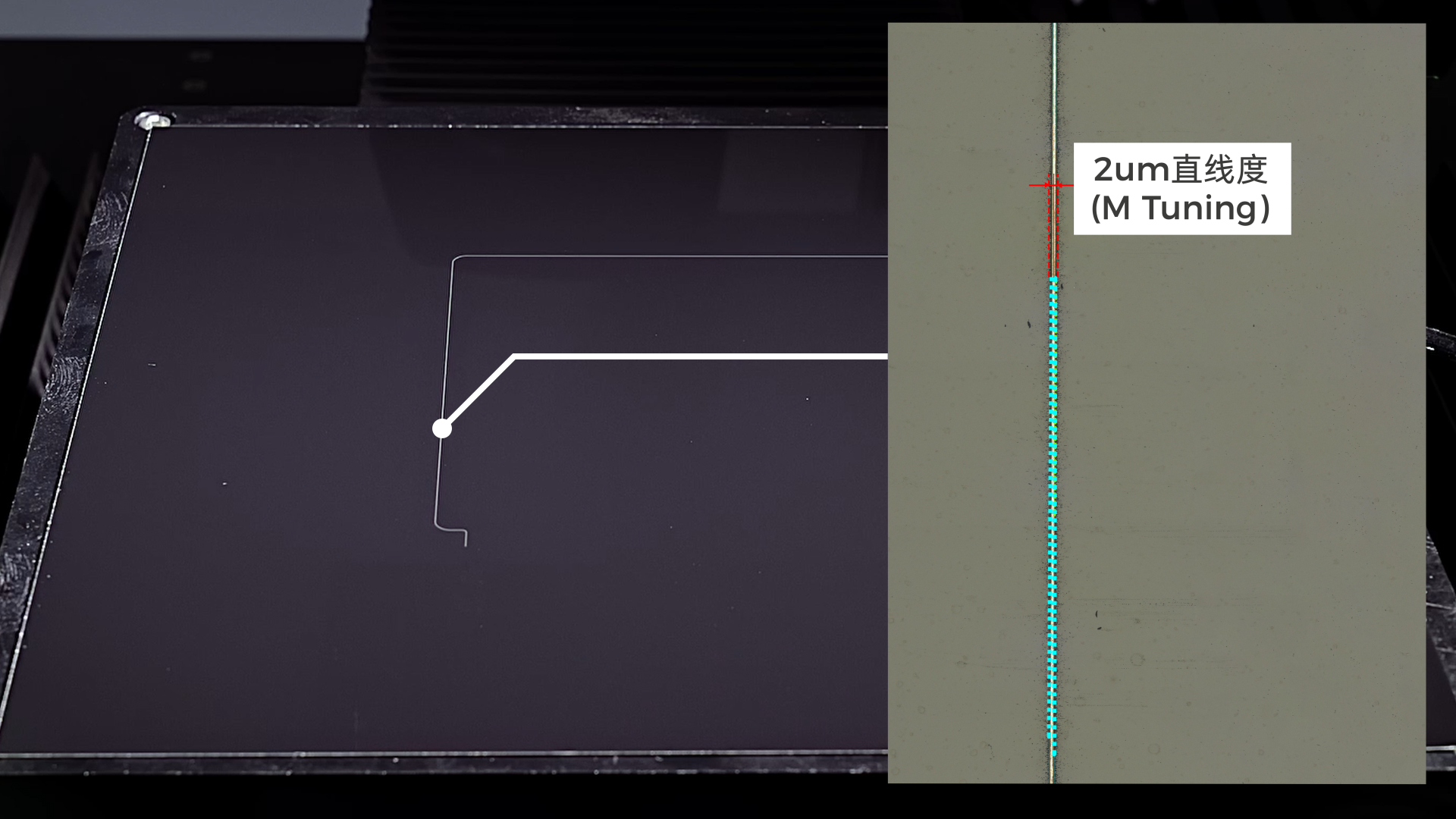

    2um直线度 (M Tuning)。

  • 多种Tuning

    针对不同应用,调整Tuning模式,实现高精/高速/常规等任意加工需求。

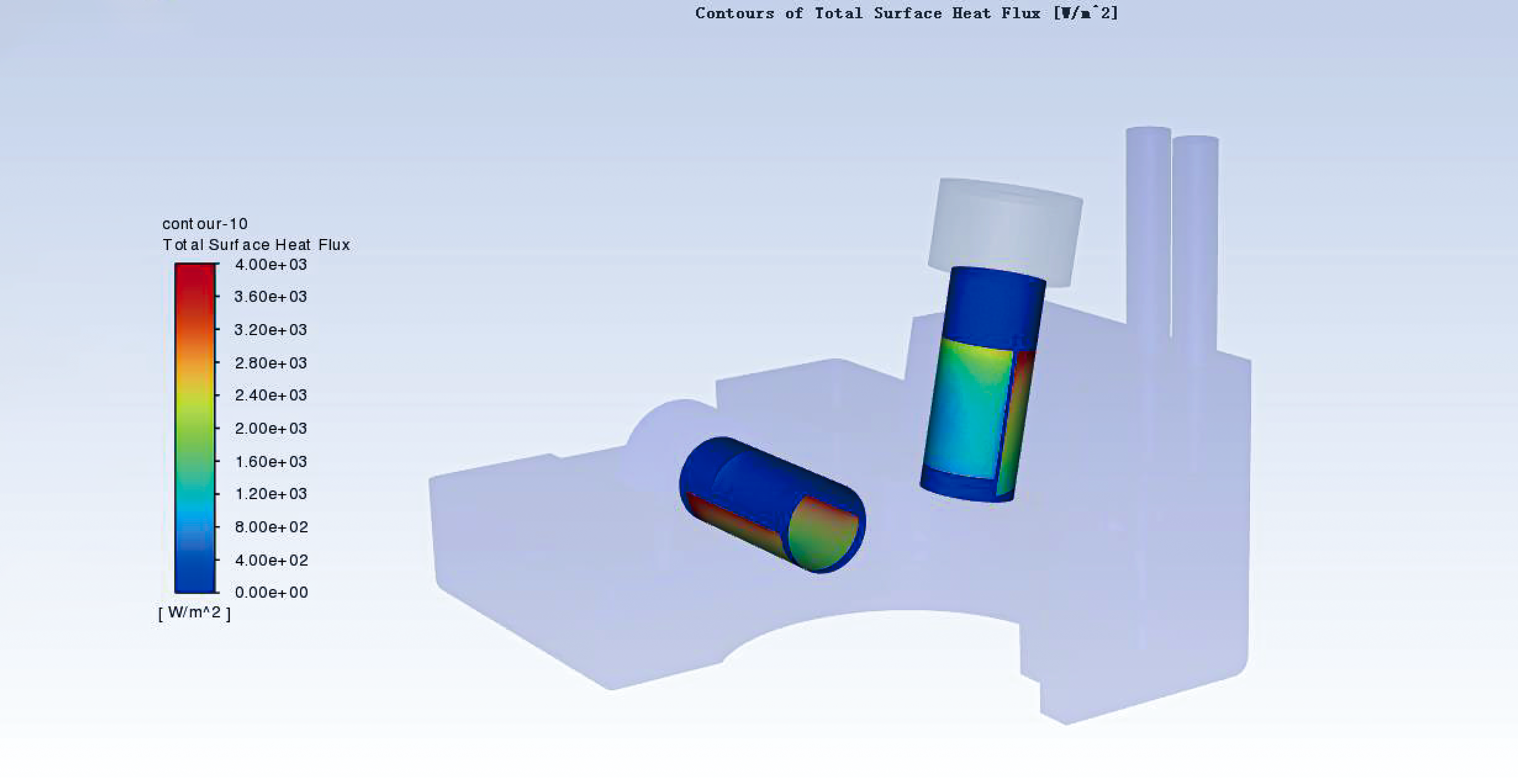

  • 低温漂

    机械仿真优化、热仿真优化、算法抑制使得产品发热更小、温漂更低。

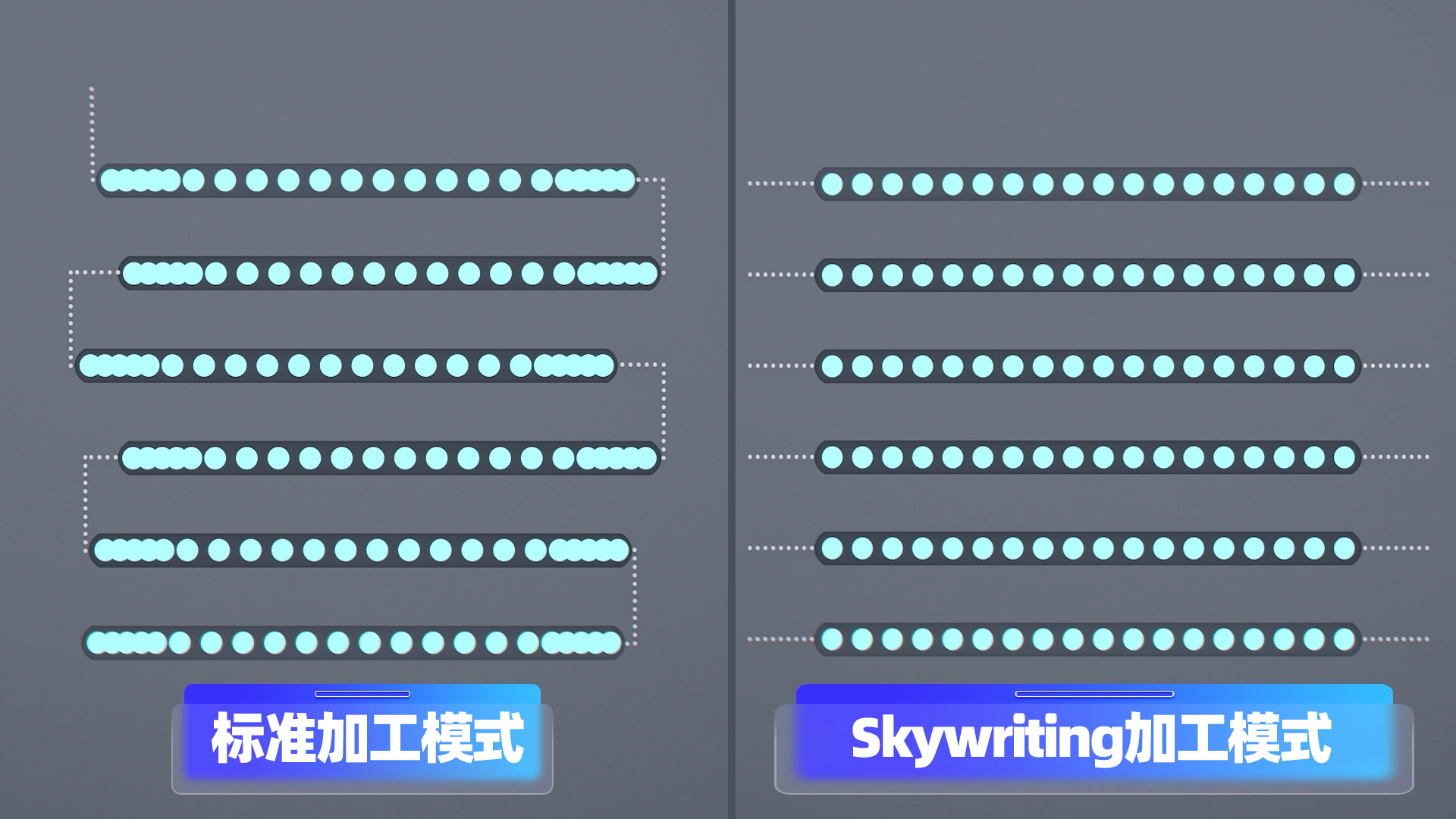

  • Skywriting

    保证加工的首末段打点均匀。

  • 20位数字振镜协议
  • 高速度
  • 高精度
  • 高直线度
  • 多种Tuning
  • 低温漂
  • Skywriting

型号及规格参数

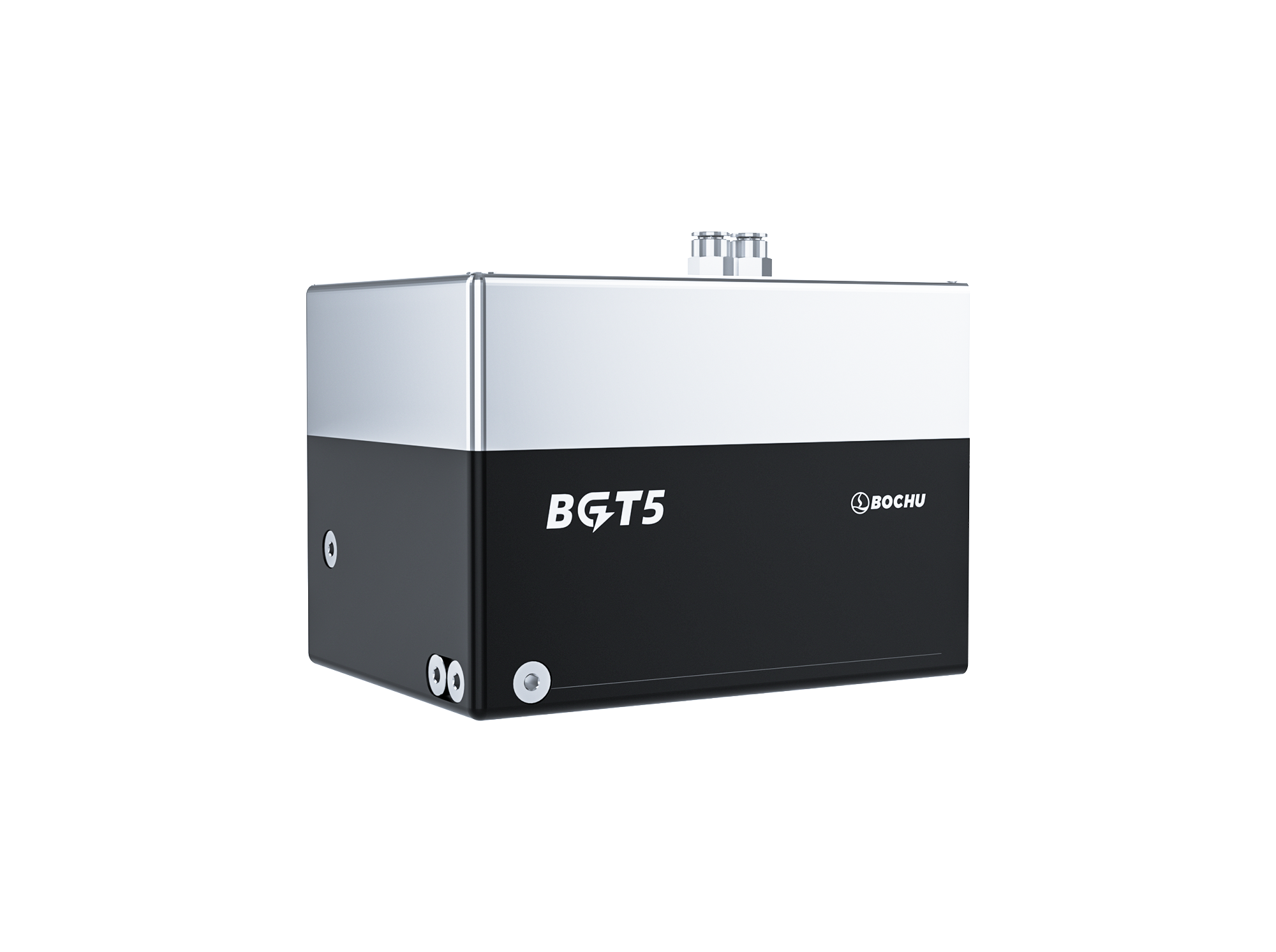

  • BGT514

  • BGT520

  • BGT530

  • 规格参数

    数字信号

    BC2-100

    典型偏转角

    ±0.349rad

    分辨率(20位)

    0.67urad

    重复定位精度(RMS)

    <2.0urad

    定位噪声(RMS)

    <4.5urad

    最大增益漂移

    15ppm/k

    最大位置漂移

    10urad/K

    8h温漂,无水冷

    <60urad

    8h温漂,有水冷

    <40urad

  • 规格参数

    数字信号

    BC2-100/XY2-100

    典型偏转角

    ±0.349rad

    分辨率(20位)

    0.67urad

    重复定位精度(RMS)

    <2.0urad

    定位噪声(RMS)

    <4.5urad

    最大增益漂移

    15ppm/k

    最大位置漂移

    10urad/K

    8h温漂,无水冷

    <60urad

    8h温漂,有水冷

    <40urad

  • 规格参数

    数字信号

    BC2-100/XY2-100

    典型偏转角

    ±0.349rad

    分辨率(20位)

    0.67urad

    重复定位精度(RMS)

    <2.0urad

    定位噪声(RMS)

    <3.2urad

    最大增益漂移

    15ppm/k

    最大位置漂移

    10urad/K

    8h温漂,无水冷

    <60urad

    8h温漂,有水冷

    <40urad

行业与应用

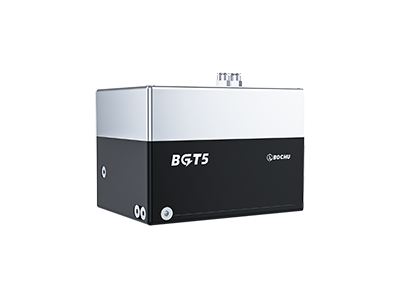

  • BGT514

  • BGT520

  • BGT530

  • 规格参数

    数字信号

    BC2-100

    典型偏转角

    ±0.349rad

    分辨率(20位)

    0.67urad

    重复定位精度(RMS)

    <2.0urad

    定位噪声(RMS)

    <4.5urad

    最大增益漂移

    15ppm/k

    最大位置漂移

    10urad/K

    8h温漂,无水冷

    <60urad

    8h温漂,有水冷

    <40urad

  • 规格参数

    数字信号

    BC2-100/XY2-100

    典型偏转角

    ±0.349rad

    分辨率(20位)

    0.67urad

    重复定位精度(RMS)

    <2.0urad

    定位噪声(RMS)

    <4.5urad

    最大增益漂移

    15ppm/k

    最大位置漂移

    10urad/K

    8h温漂,无水冷

    <60urad

    8h温漂,有水冷

    <40urad

  • 规格参数

    数字信号

    BC2-100/XY2-100

    典型偏转角

    ±0.349rad

    分辨率(20位)

    0.67urad

    重复定位精度(RMS)

    <2.0urad

    定位噪声(RMS)

    <3.2urad

    最大增益漂移

    15ppm/k

    最大位置漂移

    10urad/K

    8h温漂,无水冷

    <60urad

    8h温漂,有水冷

    <40urad
