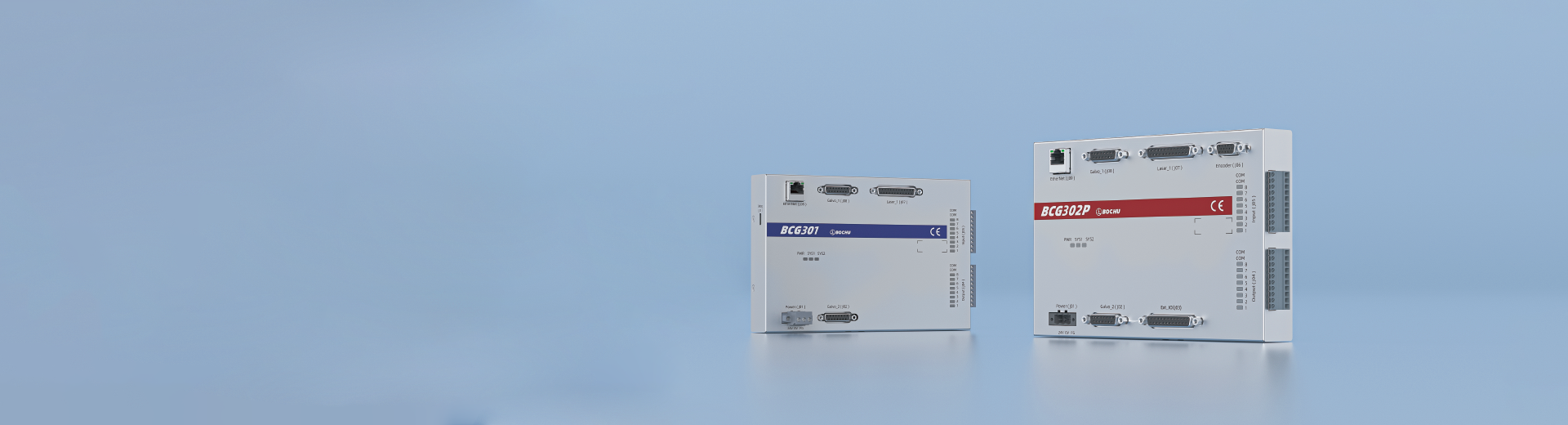

网络式振镜控制器

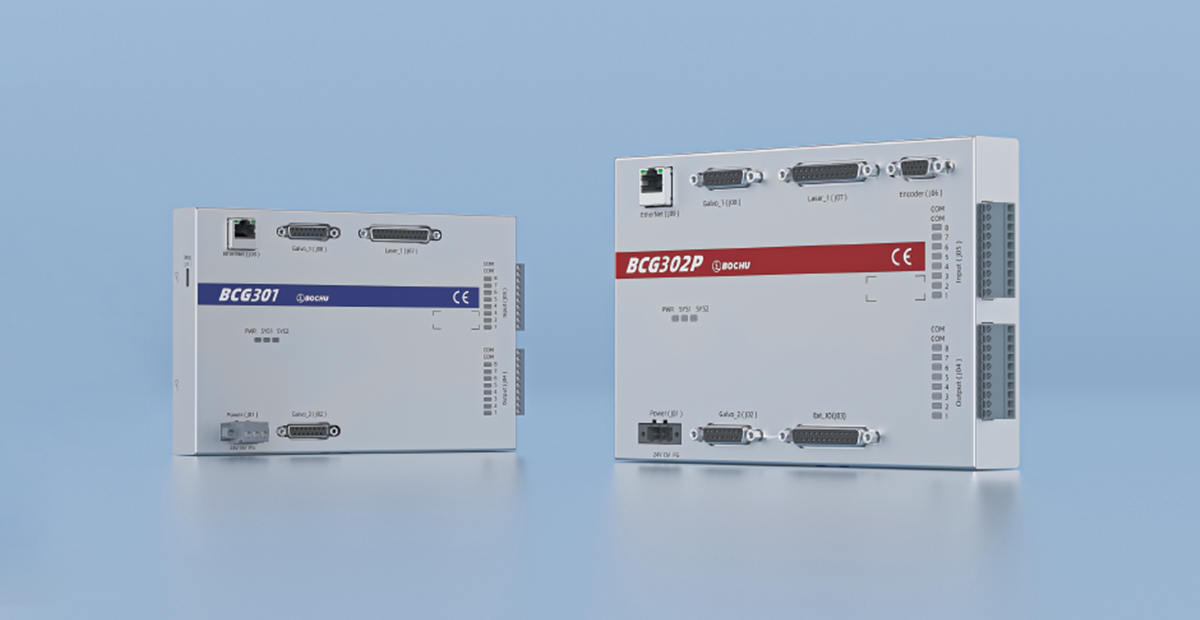

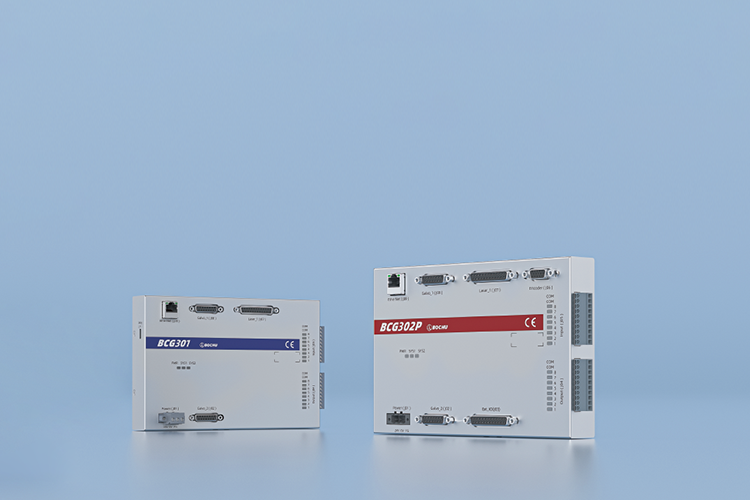

BCG3系列网络式振镜控制器是专用于精密振镜加工的Ethernet网络式振镜控制器，提供精密加工中的振镜头控制以及激光器控制等功能。 BCG301用于单振镜单激光器的加工场景，可满足基本的打标、划线、切割和焊接等静态加工场景。 BCG302P可用于单激光器双振镜的能量分光加工，或接入增量式编码器，实现飞行加工。

网络式振镜控制器

产品信息

型号及规格参数

下载

  • 精准开关光

    实现更细腻的开光粒度，更精准的出光位置

  • 支持各类二次开发

    支持TCP及DLL二开库，为客户提供定制化行业解决方案

  • ScanAhead

    能够实现更精准的振镜位置控制，更加准确的光斑位置及大小的控制

  • 3D振镜

    支持前聚焦3D振镜和后聚焦2.5D振镜控制，满足曲面加工、浮雕等焦点变化场景需求

  • 旋转飞打/直线飞打

    支持DD马达，直线轴、回转体等飞行加工场景，10μs周期编码器实时补偿

  • 精准开关光
  • 支持各类二次开发
  • ScanAhead
  • 3D振镜
  • 旋转飞打/直线飞打

UltraScan

柏楚UltraScan振镜加工控制系统是一套针对振镜加工定制开发的软件，包含振镜校正、振镜工艺处理和振镜加工控制。系统基于以太网技术开发，支持多振镜多图纸加工，支持带仿射信息的图纸缓存加工，可提高效率和生产灵活性。

点击下载

了解更多

型号及规格参数

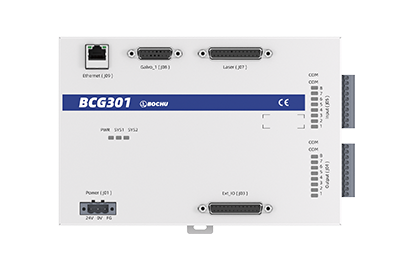

  • BCG301

  • BCG302P

  • 规格参数

    振镜接口数量

    1

    编码器接口数量

    0

    振镜协议

    标准振镜协议(XY2-100)及数字振镜通讯协议(BC2-100)

    激光器类型

    支持光纤连续、QCW，超快等各类激光器

    24V IO

    8 input/8 output

    5V IO

    8 input/8 output

    DAC

    2路，0-10V/16 bit

    ADC

    2路，0-10V/12 bit

  • 规格参数

    振镜接口数量

    2

    编码器接口数量

    2（支持飞行加工）

    振镜协议

    标准振镜协议(XY2-100)及数字振镜通讯协议(BC2-100)

    激光器类型

    支持光纤连续、QCW，超快等各类激光器

    24V IO

    8 input/8 output

    5V IO

    8 input/8 output

    DAC

    2路，0-10V/16 bit

    ADC

    2路，0-10V/12 bit
