功能背景

盲坡口功能主要是为了针对钢构厂，快速绘制下一步焊接所需要的全熔透，半熔透坡口与直切之间的过渡连接线。目前在CypNest中支持在一条刀路上参数化绘制多段相邻的直切/坡口（目前仅支持V坡），自动生成过渡线，极大简化了制图流程，提高了切割质量。

注：

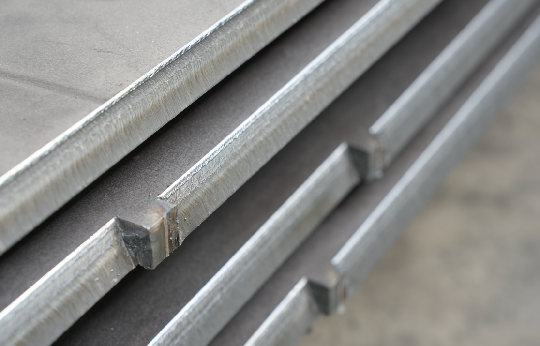

全熔透坡口：为全熔透焊缝切割的坡口，相对于底图内缩一段，便于熔融材料流到底部，焊透根部，以获得更高的焊接强度。这段内缩距离，软件中称为【坡口根部间隙】。

半熔透坡口：与全熔透坡口相比，无根部间隙。

操作方法及注意点

• 盲坡口的设置

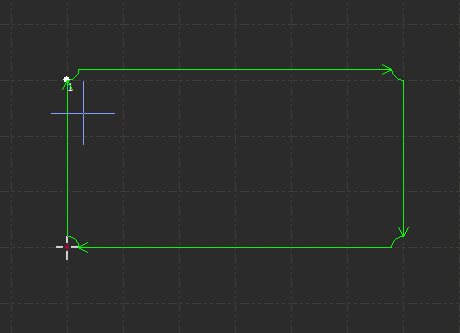

如下零件举例，设置其盲坡口（已设置过倒角）

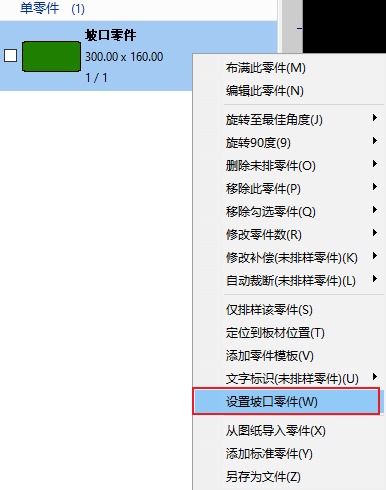

1.在排样界面-零件列表，右击-设置坡口零件

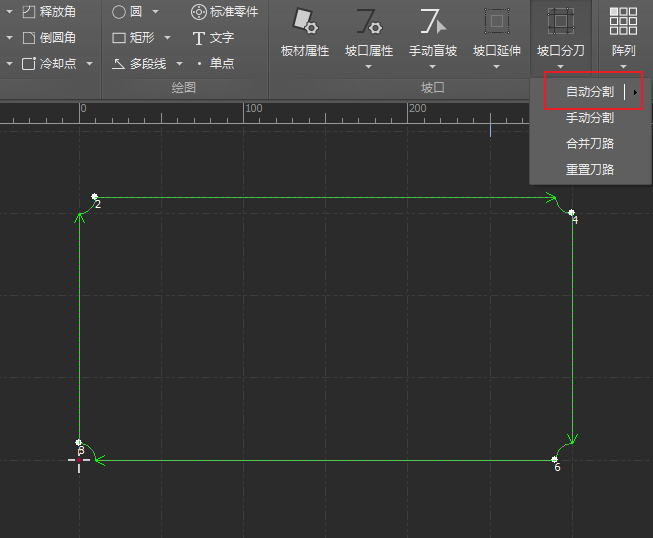

2.选中零件，执行自动分刀

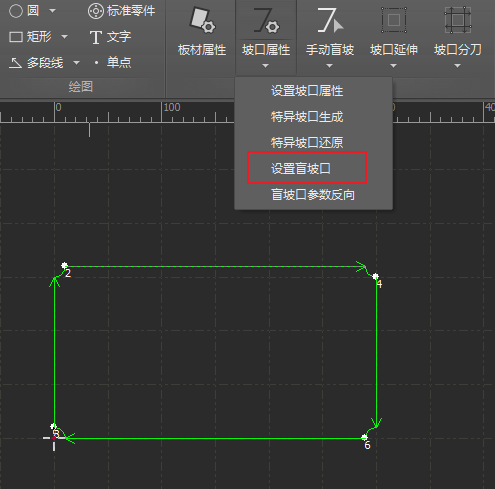

3.选中想要设置盲坡口的刀路后，点击设置盲坡口

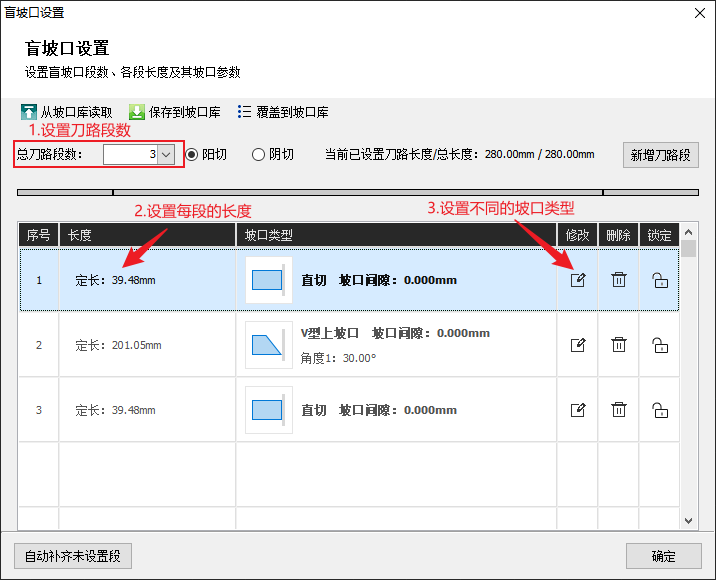

4.在盲坡口界面进行对应的定义

“自动补齐未设置段”：仅对唯一的长度为0的刀路段生效。即需要将其他刀路的长度都设置好，剩下最后一段长度为0的刀路段，点击“自动补齐未设置段”，即可将其长度设为正好填满整条边。

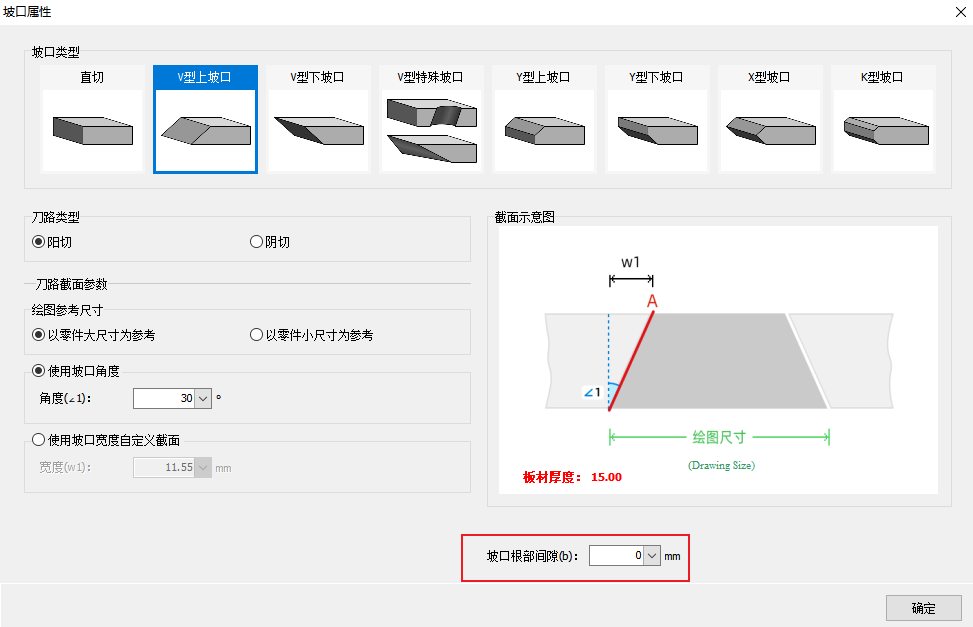

“坡口根部间隙”：为全熔透焊缝切割的坡口，相对于底图内缩一段，便于熔融材料流到底部，焊透根部，以获得更高的焊接强度。这段内缩距离，软件中称为坡口根部间隙。

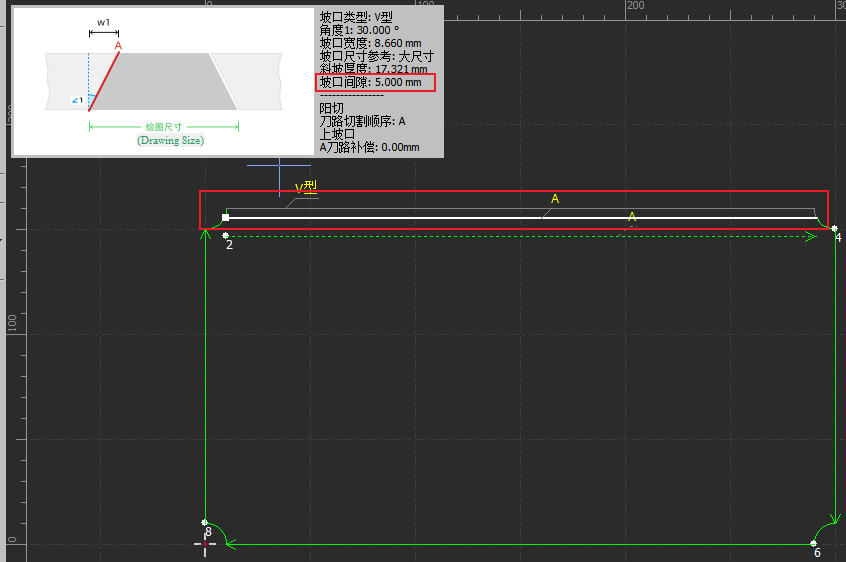

5.坡口效果如图所示，自动生成了红框内的盲坡过渡线

• 盲坡口功能-参数保存

用户有几组盲坡口参数是经常复用的，希望可以保存起来，需要时直接调用。

用户在箱型柱腹板上设置多段（10段甚至20段以上）盲坡口时，可能这一大段盲坡口只是多段相同盲坡口参数的组合，希望能够设好第一组参数后，后面直接复制即可。

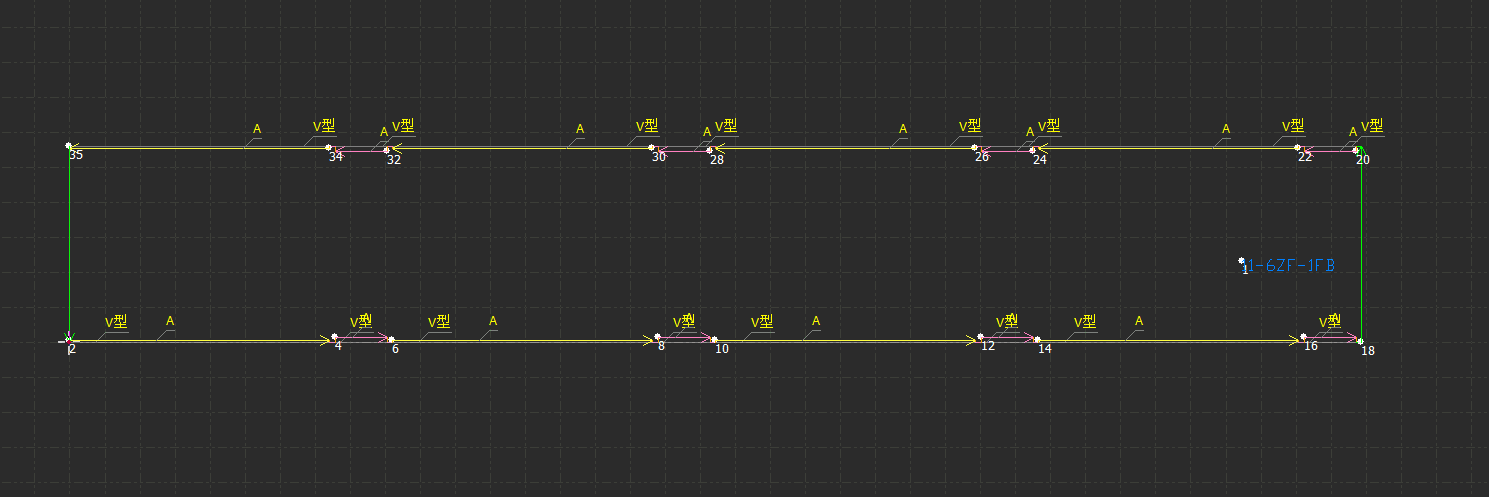

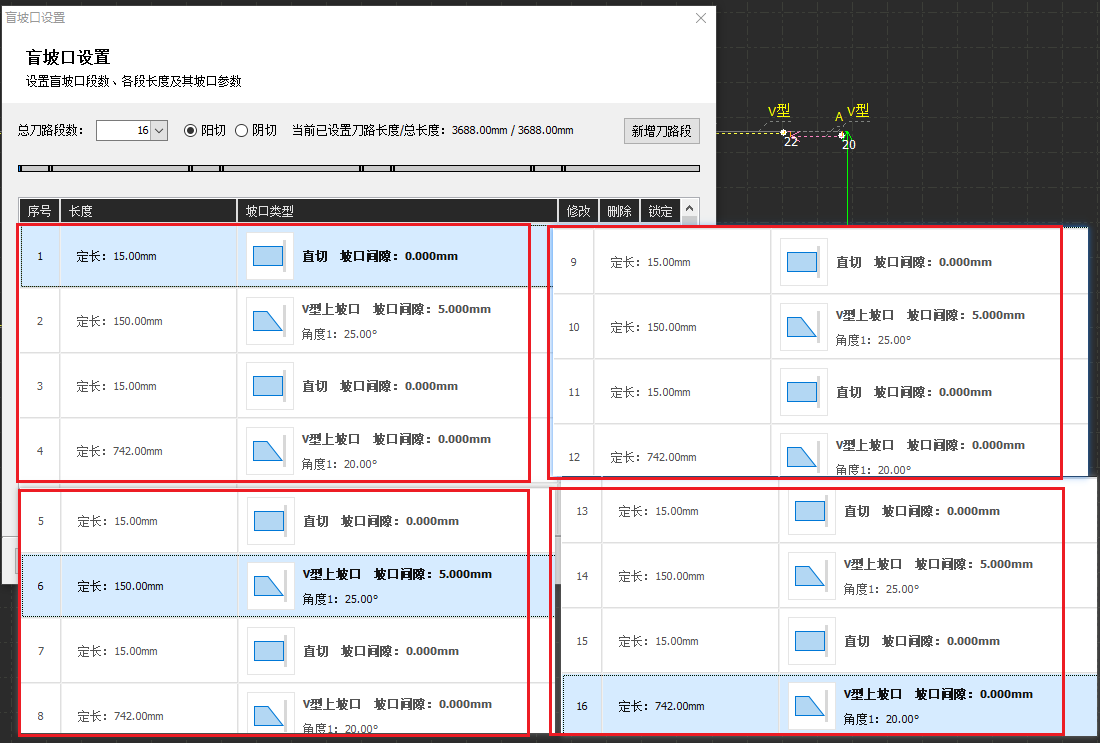

例：一条具有16段刀路的盲坡口，其参数只是一组4段刀路重复了4次；

1.保存到坡口库：

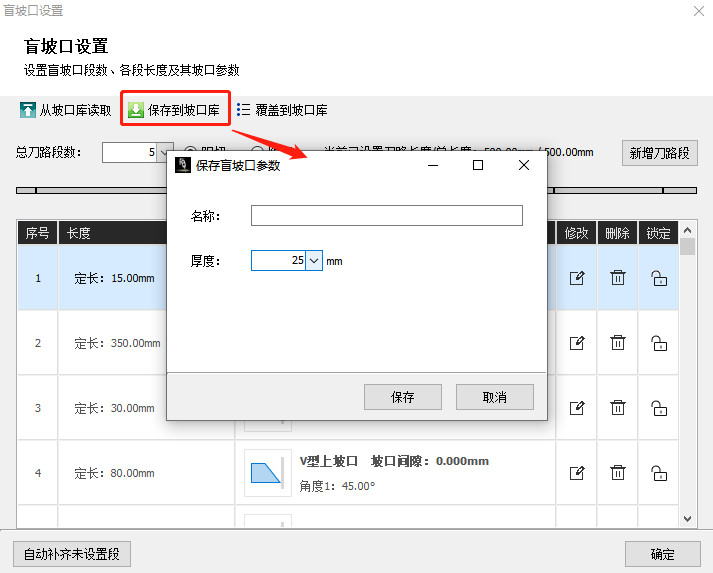

将当前所设的盲坡口参数保存为一个新参数，保存时需为其起名，并设置厚度。

保存的盲坡口参数包括：厚度、总长度、段数、每段长度、每段的坡口参数。

2.覆盖到坡口库：

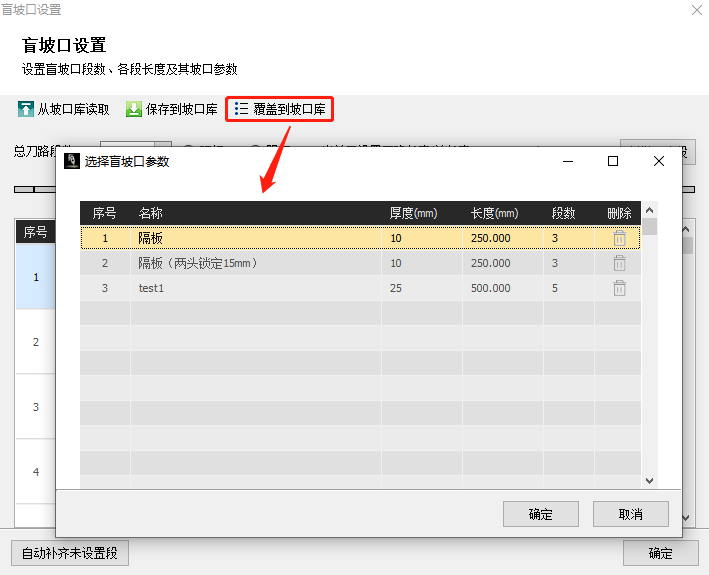

将当前所设的盲坡口参数覆盖到坡口库中一个已有的参数上。

被覆盖的参数，名称、厚度不变；总长度、段数、每段长度、每段坡口参数被覆盖。

3.从坡口库读取：

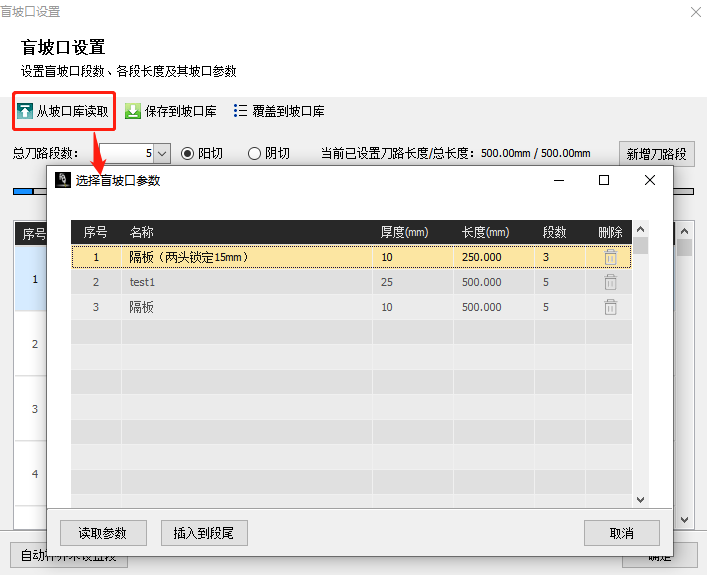

选择一组参数，点击“读取参数”，当前盲坡口参数直接刷新为所选参数。

点击“插入到段尾”按钮，所选参数直接插入到当前盲坡口参数的后面。

如果读取参数时，参数中保存的长度和当前的刀路长度不一致，那么各段长度等比例缩放。

加锁的刀路段，其长度始终不变。

如果插入到段尾，那么插入的各段刀路不管是否加锁，长度均不变。

• 生成箱型主材：

有时来了临时加工需求，产线操作员需要根据所给的几个参数直接在加工软件上绘制箱型柱主材零件并加工。为了方便绘图，软件内支持以标准零件的方式绘制箱型柱主材。

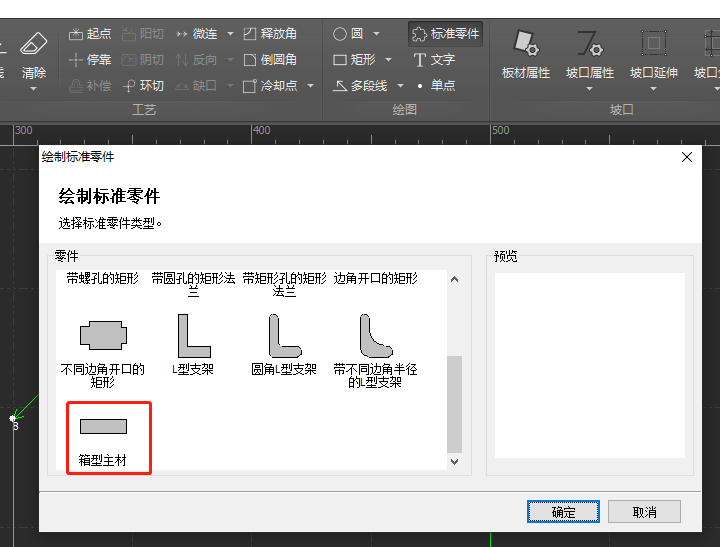

1.在标准零件最下面，找到箱型主材

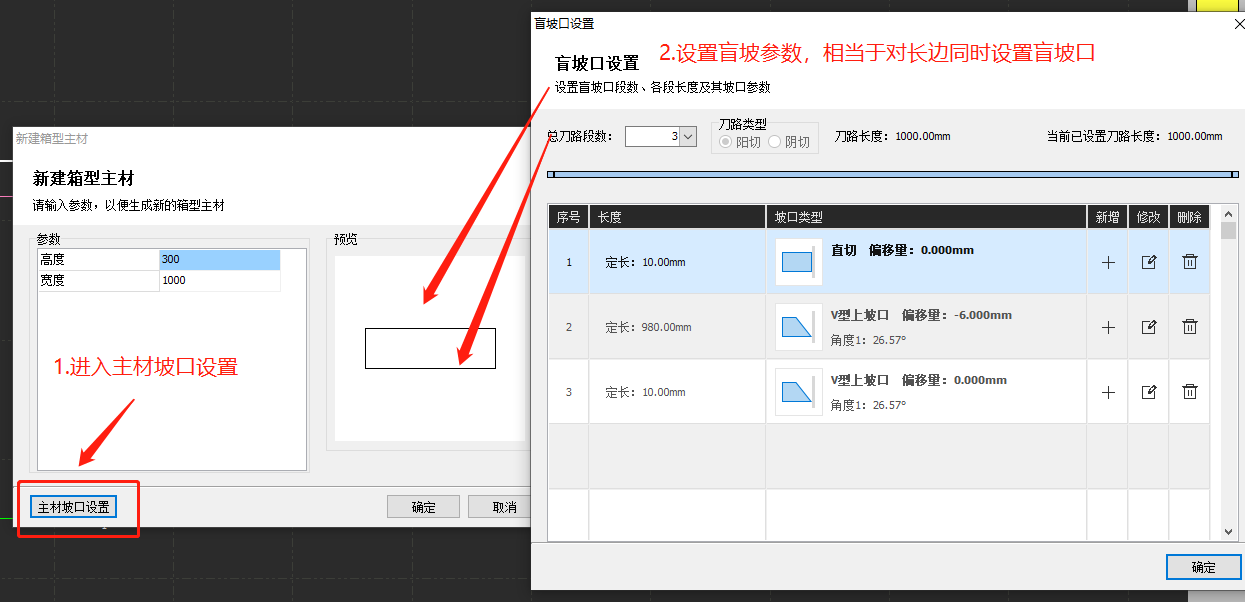

2.进入【主材坡口设置】，设置参数界面同盲坡口设置，相当于对长边同时设置盲坡口
