功能说明
批量识别图纸上的零件信息(零件名、材质、厚度、气体、自定义信息等)。有三种识别规则:标准模式、规则模式、严格模式,分别对应图纸上零件信息的不同的呈现方式,均能实现一键识别零件信息的效果。
不同识别方式适用场景

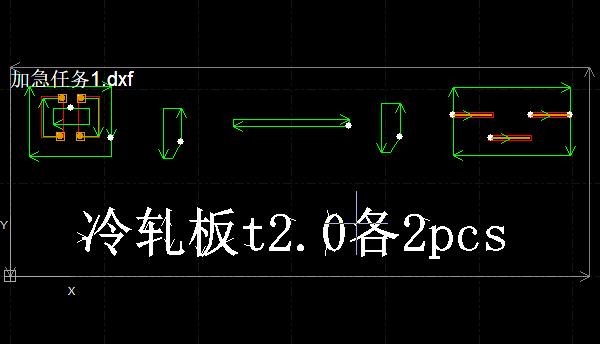

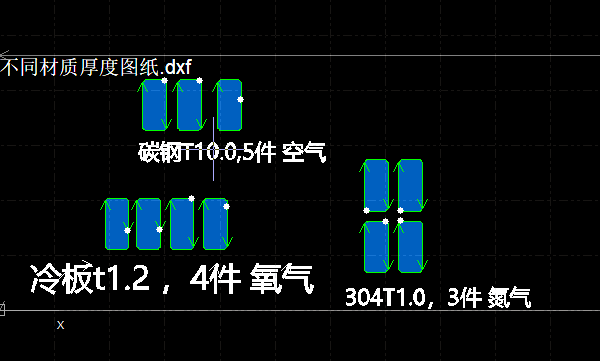

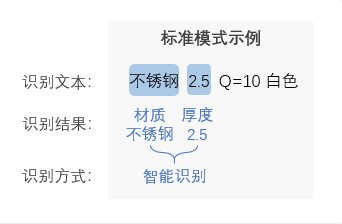

1.图纸零件信息口语化(例如下图),推荐使用零件信息智能识别,点击查看操作步骤

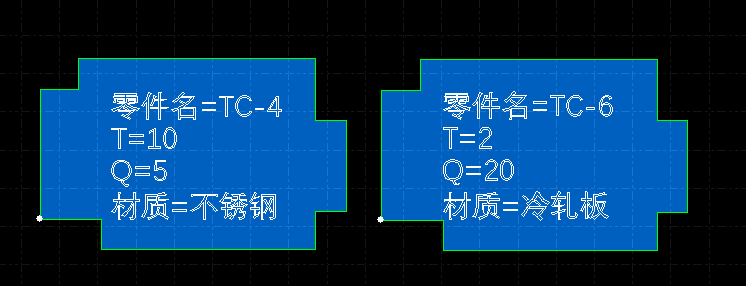

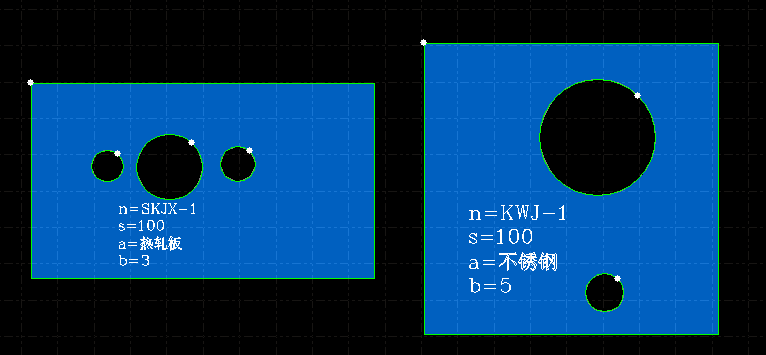

2.图纸零件信息规则化(例如下图),推荐使用零件信息规则识别,点击查看操作步骤

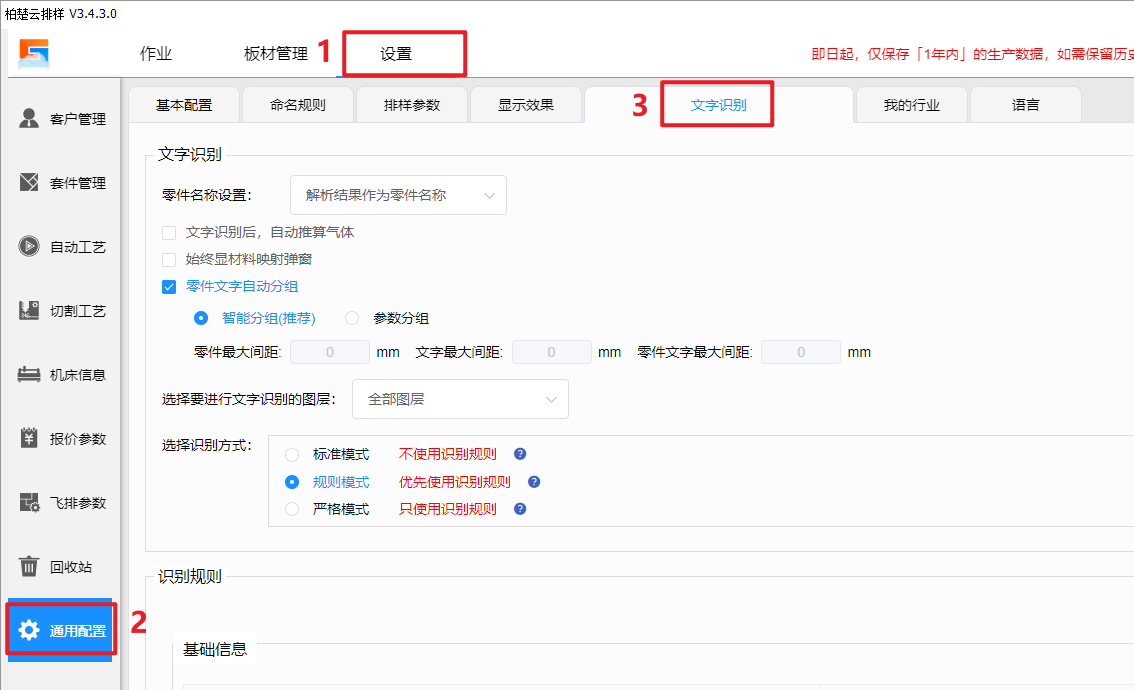

点击【设置】--【通用配置】--【文字识别】
零件名称设置:
内部文本信息作为零件名:将零件内部的信息设置为零件名
外部文本信息作为零件名:将零件附近的信息设置为零件名
解析结果作为零件名:按照设置的识别规则识别到的信息作为零件名
文字识别后,自动推算气体:如果设置过当前材质、厚度、气体的自动工艺,则识别零件信息之后自动按照自动工艺的设置推算并设置气体信息
始终显示材料映射弹窗:勾选后每次识别零件信息后都会弹出材料映射的弹窗;如果不勾选,当时别到材质库已有的材质是不会弹窗,当识别到材质库没有的新材质会仍会弹窗

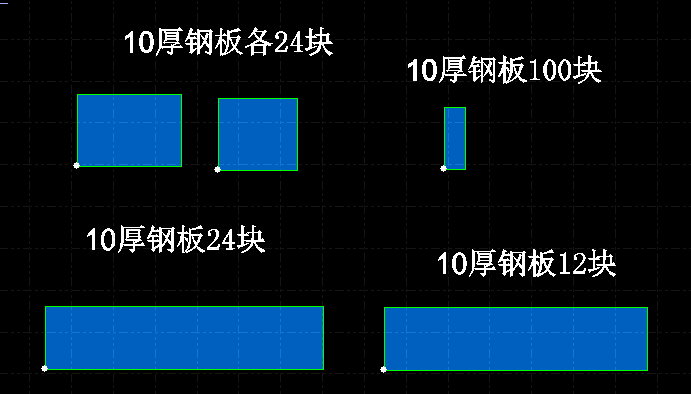

零件文字自动分组:当图纸中有多组零件对应同一个零件信息时需要勾选(见下图)
智能分组(推荐):智能识别零件和信息的分组情况(推荐勾选)
参数分组:自定义设置零件、文字的间距约束分组情况
选择要进行文字识别的图层:根据图纸上文字的图层进行选择
选择识别方式:
标准模式:不使用识别规则(通过智能算法识别信息)

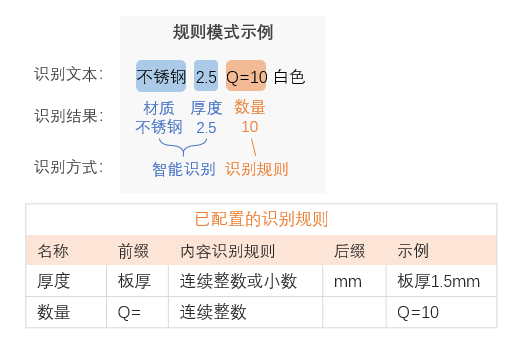

规则模式:优先使用识别规则(优先通过规则识别信息,然后再智能识别)

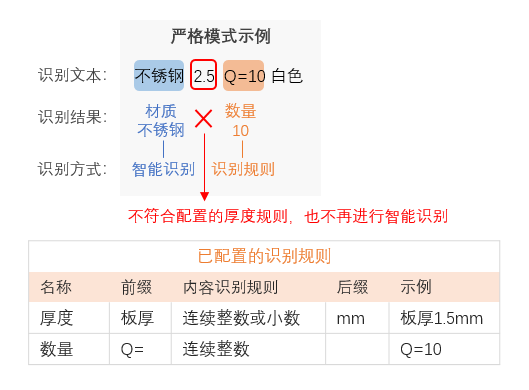

严格模式:只使用识别规则(通过设置的规则识别信息)
