新版导入钢构零件（.IFC）

通过插件从Tekla中导出单个H型钢的IFC文件，并从云排样导入。

新版本的IFC导入比旧版本的支持的H型钢的类型更丰富。只支持Tekla 2020版本。

1.打开插件

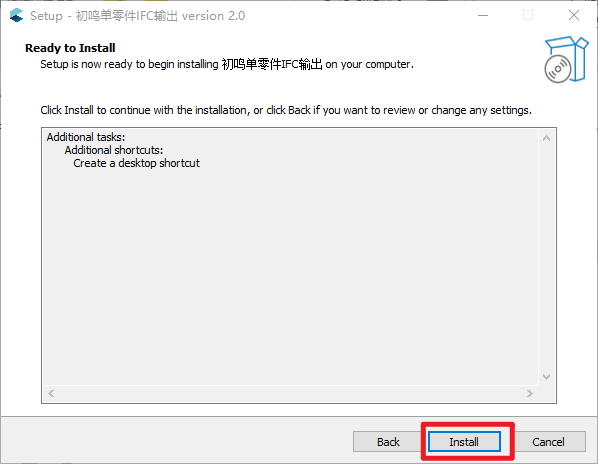

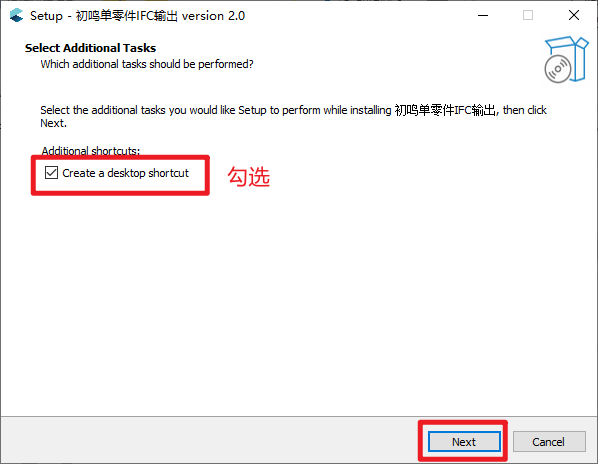

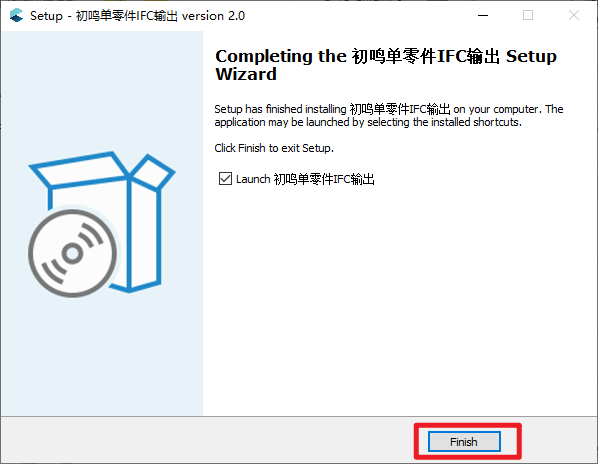

点击下载插件，双击安装，安装完双击桌面的图标打开：

2.筛选需要导出的零件

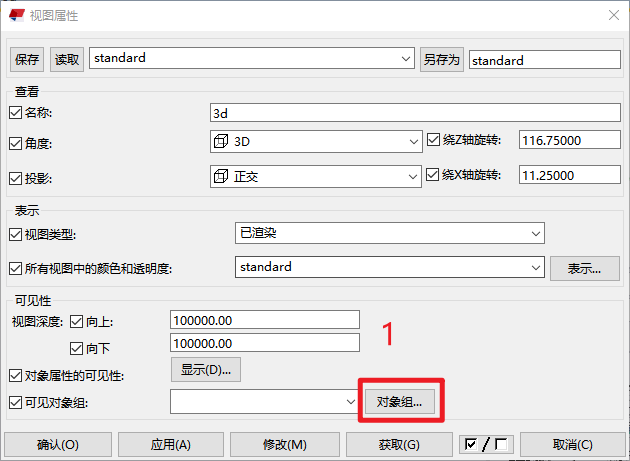

在Tekla中打开需要处理的模型，双击模型旁的空白处会弹出视图属性的弹窗：

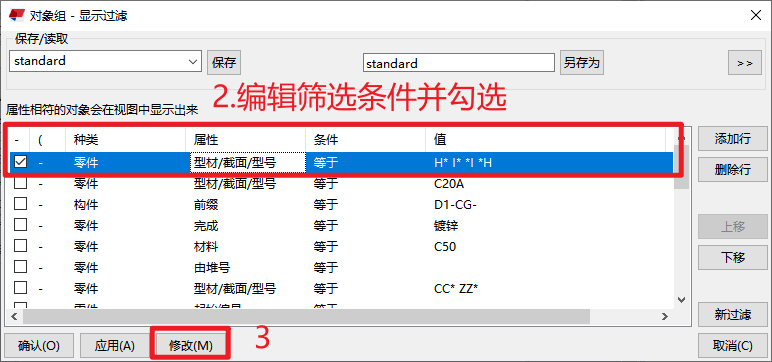

点击【对象组】，在下面的显示过滤的弹窗中，添加/修改筛选条件并勾选，种类选择【零件】、属性选择【型材/截面/型号】，条件选择【等于】，值按照自己想要筛选出的类型来设置，确认之后点击【修改】。

然后关闭以上两个窗口。

此时只有我们筛选过后的零件会显示在模型当中。

3.运行编号

全选上一步筛选出的零件，切换到【图纸和报告】，在运行编号的下拉选项中，选择【为所选对象的序列编号】。

4.导出

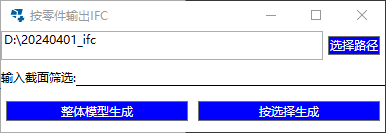

全选筛选后的零件，在插件的运行弹窗中点击【选择路径】设置好路径（必须是英文路径，并且路径要尽可能简短），然后点击【按选择生成】，就可以将我们筛选出的零件导出到相应的路径中了。

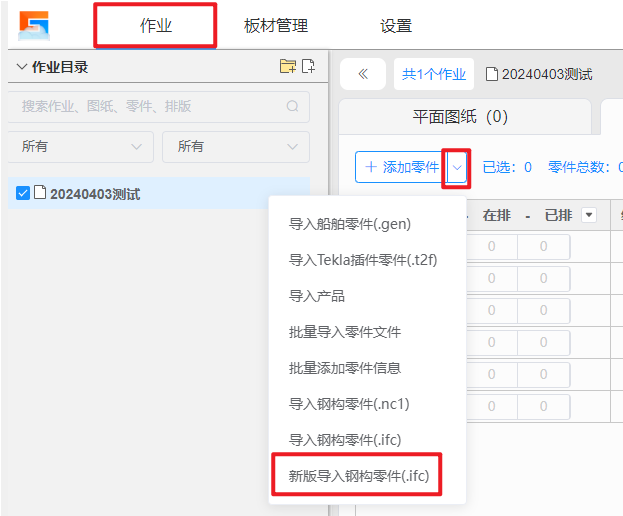

打开新版云排样，选择添加零件旁边的下拉菜单，点击【新版导入钢构零件（.ifc）】选项。

点击【选择IFC文件】选项，选择需要导入的IFC文件。

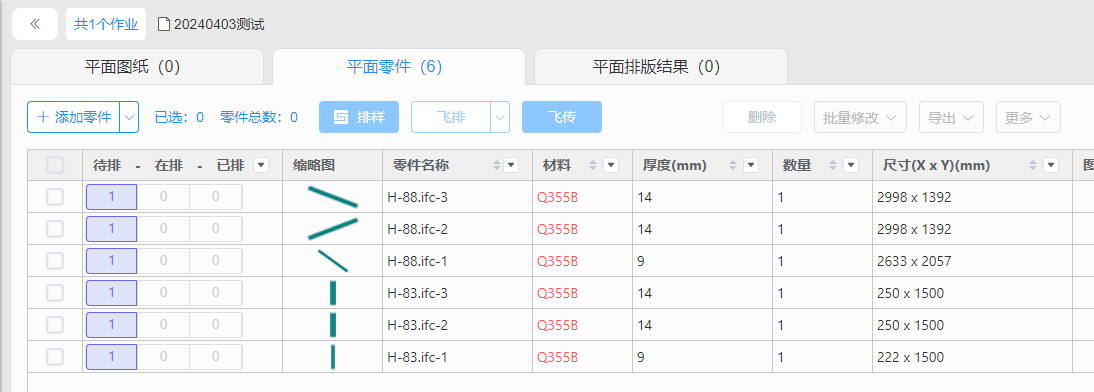

选择好文件点击确定后，就可以将零件导入进来了，在零件列表可以看到导入的零件，及其零件材质、厚度、数量信息。

（1）查看截面类型

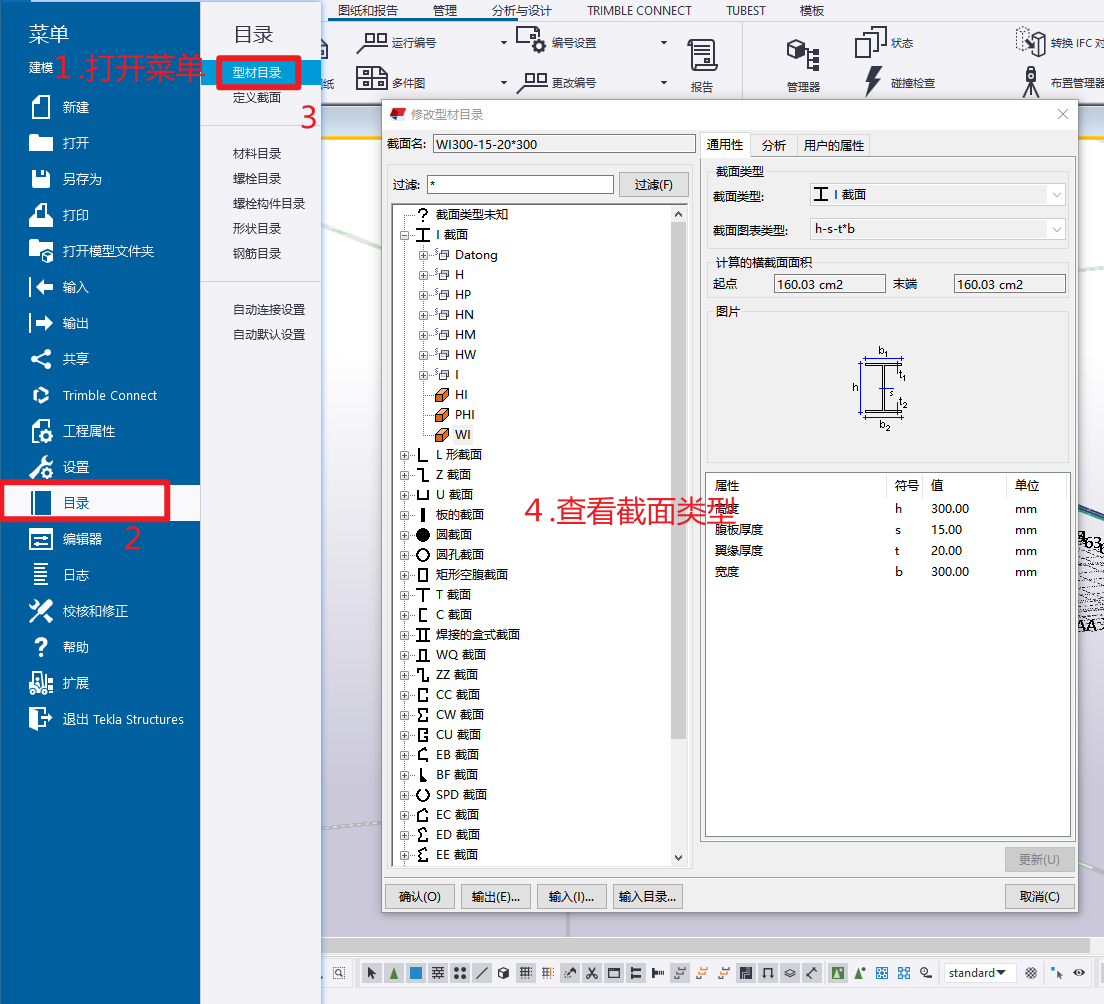

零件的截面类型可以在【型材目录】中查看，查看后对需要筛选出的截面类型进行总结。

（2）对截面类型进行总结

以某模型中的部分H型钢为例：截面类型如下图，可以看到这些截面类型有一些共同点——名称中包含字母H，并且H在最前面。我们就可以将这些H型钢的值总结为H*（*可以代表任意值）。

同理，如果是下面这些H型钢，我们就可以将类型总结为【H* I*】（空格表示顿号），并将结果填写在对象组的过滤弹窗中的相应位置。

常见的H型钢的截面类型的值有H* I* BH* LH* HI* PHI* WI*。
