一、简介

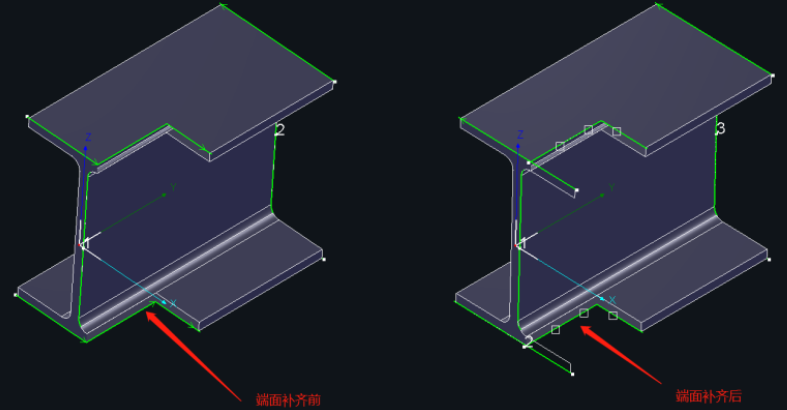

对于一些左右端面倾斜角度较大，或是端面有缺口截面不完整的零件，在端面切断线先加工后，还需要重新夹持零件端面反切加工。

但零件端面缺口过大时，会导致卡盘夹不住零件，甚至可能会导致零件被吞入中卡盘中。

因此，需要使用【端面补齐】功能将零件端面切断线缺口位置补齐，并能对补齐的切断线进行添加自动微连，方便卡爪夹持。

注：《》、【】中蓝色字体均为可跳转的教程链接，点击链接，即可查看功能对应的详细参数说明、使用方法。

二、使用方法

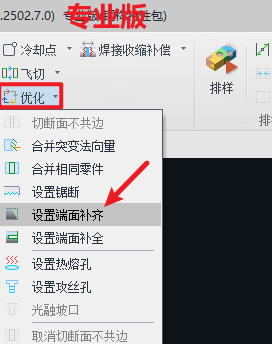

1、功能位置

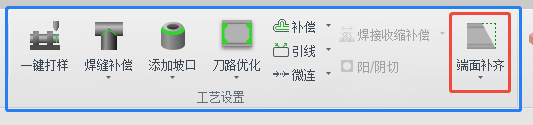

注：【钢构版】在上方功能栏的工艺设置界面中即可找到。

2、模式区分释义

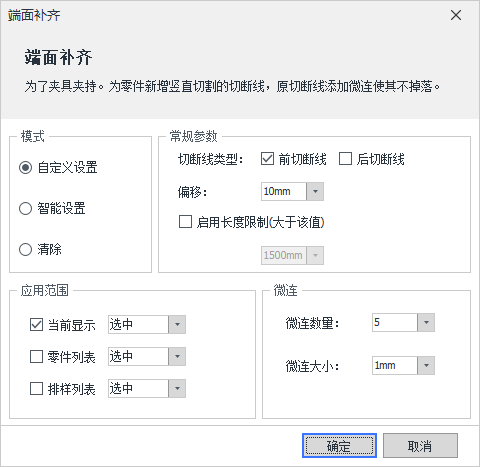

（1）自定义设置（也称【普通端面补齐】，7.1.41版本推出）

① 常规参数

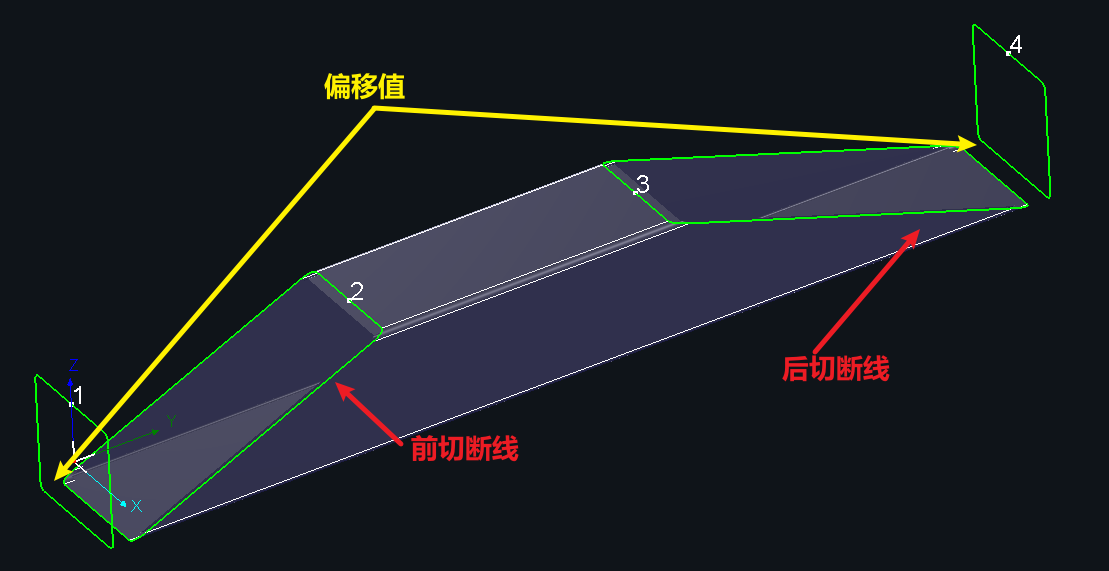

切断线类型：分为前切断线和后切断线，按需选择零件要补齐哪边的切断线。

偏移：偏移值为补齐的切断线距离原本斜切面切断线的偏移距离。

当<启用长度限制（大于该值）>设定时，大于该数值长度的单个零件就允许添加补齐线，小于该数值的单个零件则不会添加上补齐线。

② 设置应用范围

功能生效范围包含【单个零件/零件列表/排样结果】中的【选中/所有】。

当对排样结果生效时，可能会造成零件共边情况变化，进一步导致利用率下降。

③ 设置微连参数

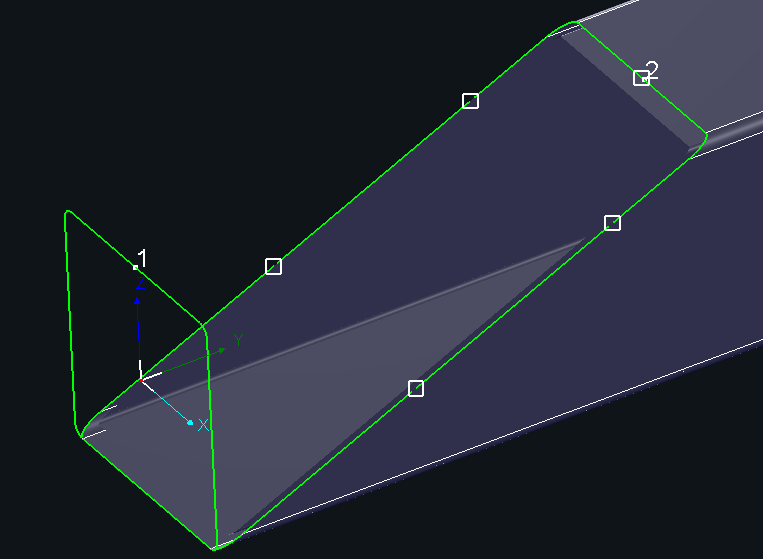

斜切端面的轨迹线是否添加微连。（斜切面轨迹线添加微连后留有一点没切断，便于反切时卡爪夹持零件）

添加微连后，请检查微连是否在管材拐角处。如果在拐角处，请适当调整微连参数重新处理零件。

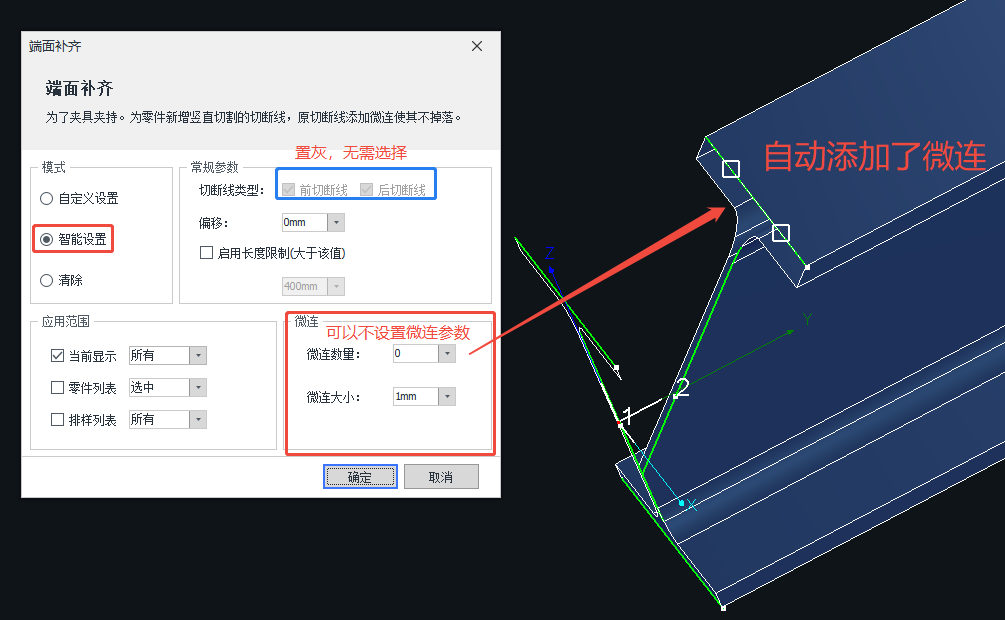

（2）智能端面补齐（7.1.47版本推出）

智能端面补齐和普通端面补齐类似，需要设置相应的参数，具体的参数含义可见上文。但智能端面补齐模式下，

① 常规参数中，不需要选择<切断线类型>。

② 可以不用设置微连参数。该模式下，只要加了【端面补齐】就会自动添加微连。

此外，智能端面补齐还可以智能应用于一些特定场景：

① 当工字钢腹板上的孤岛长条孔，Y向长度/x向长度(比值)≥4时，会自动添加微连；如果(比值)小于4则不会自动添加微连。

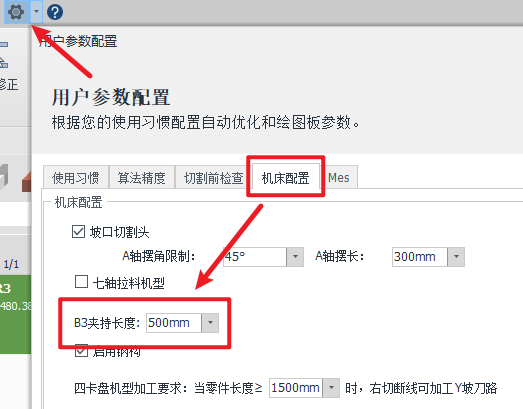

② 沿边、跨面孤岛、斜切、Z切型孤岛孔，Y向长度大于等于设定的卡爪长度时，就会自动添加微连；若小于则不会自动添加微连。（注：【用户参数配置】→【机床配置】中设置的B3夹持长度 = 卡爪长度）

（3）清除

选择清除后可设置清除端面补齐的应用范围，实现批量清除端面补齐。

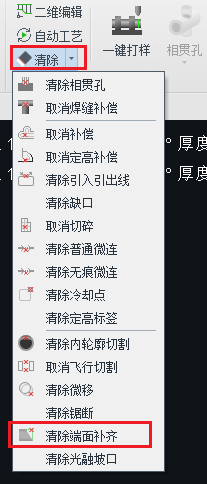

注：若需要清除单个零件上的端面补齐，选中零件后，也可以在【清除】→【清除端面补齐】。

3、其他使用场景 —— 【循环套料】的中心Z形接头

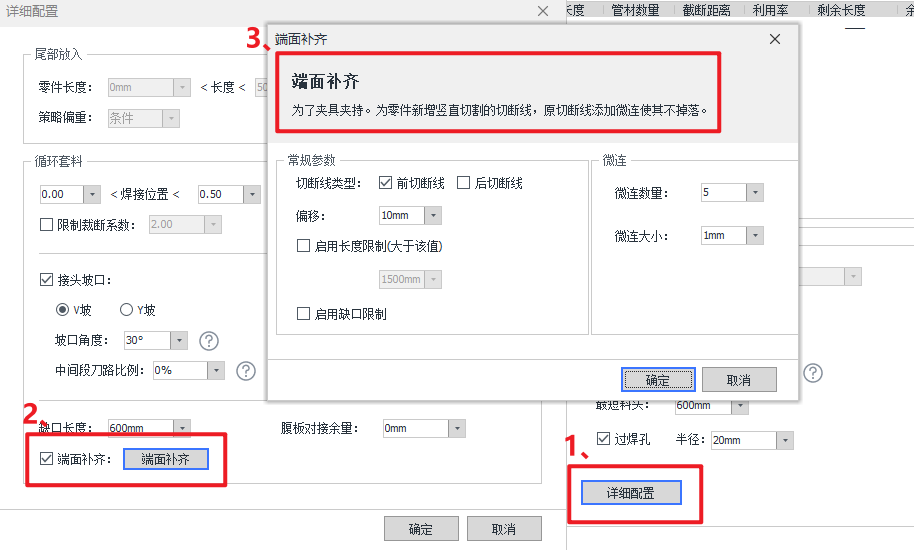

若在自动排样界面，设置了【循环套料】的中心Z形接头时，可勾选<端面补齐>并设置相关参数。

设置好后，排样结果中的循环套料Z形接头位置会自动添加端面补齐线。

切断线类型、偏移、微连的参数含义和上文所述相同。

启用缺口限制：

勾选此功能选项后，若零件端面缺口长度小于卡爪长度，则不会加上端面补齐和微连。

三、操作演示

四、注意事项

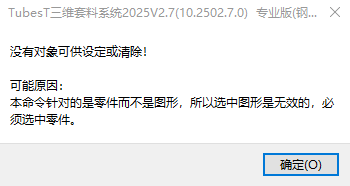

1、为什么会出现以下弹窗？

端面补齐的最小单位为【零件】。当选中刀路，且应用范围内选择【当前显示-选中】时，端面补齐会尝试应用在刀路上，因此导致弹窗提示。

五、实际加工效果
