TubesT-如何修改R角

一、简介



在绘制零件时,如果不清楚实际来料R角大小,就容易造成绘图R角和实际管材R角不一致的情况。



如果可以确定实际管材R角时,请将图纸R角建议和管材截面一致,或稍微大一点。

如果图纸上绘制的r角大小与实际来料不一致,且不方便修改原图纸R角时,可通过本篇教程的功能对零件进行R角的调整。



注:《》、【】中蓝色字体均为可跳转的教程链接,点击链接,即可查看功能对应的详细参数说明、使用方法。





二、功能说明



1、R角微调



(1)管型限制

仅对矩形管生效。



(2)注意事项

① 零件必须原本就绘制了R角 (即原图纸上的R角不为0)。无倒角矩形管用【r角微调】功能进行调整后,会有刀路变形的风险。

② 每次仅支持手动修改一个零件,且每次调整的范围在+-3mm内。如果超过了3mm则需要多次调整。

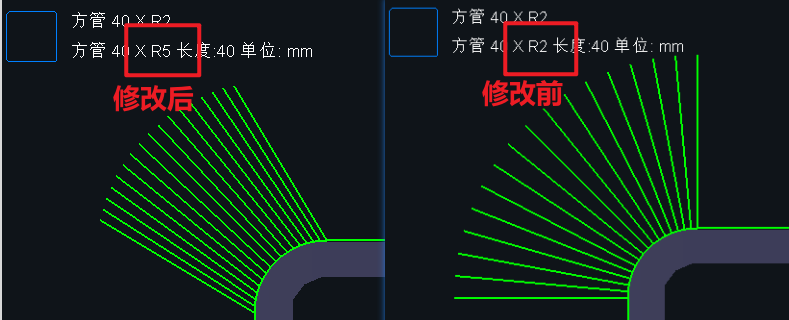

③ R角微调功能不会修改零件造型,仅修改刀路向量!





(3)使用方法

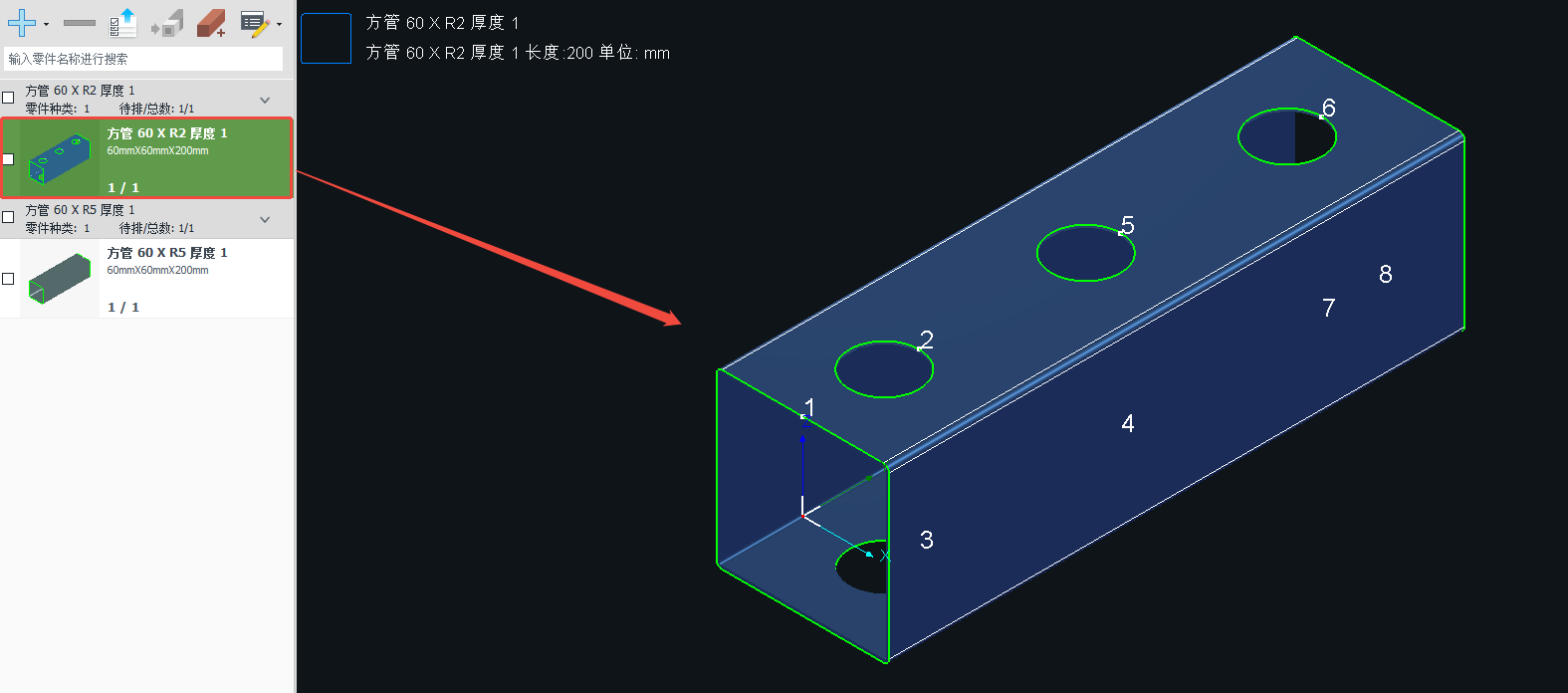

① 点击需要修改的零件,使该零件显示在黑色区域。

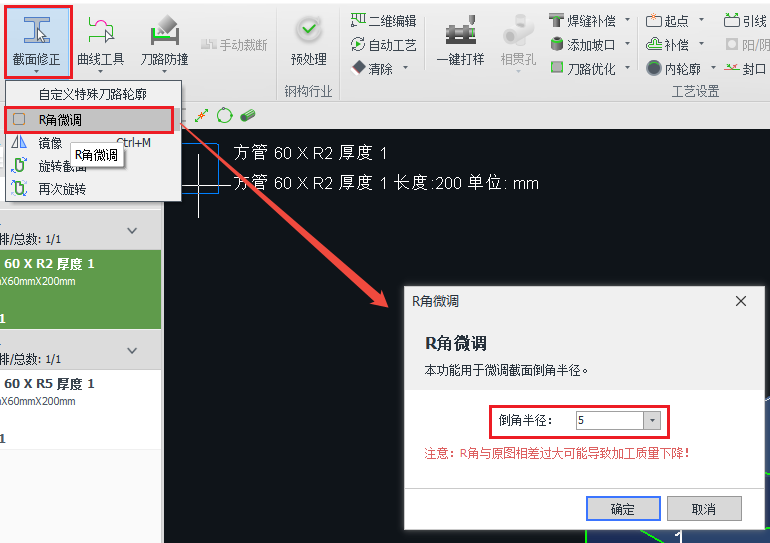

② 点击【截面修正】→【R角微调】,填写数值。







2、预处理



(1)版本限制

此功能为钢构版专属功能,若不是钢构版、或者没有显示钢构特性包、或者权限正常但仍没有功能,则检查是否《领取及开启权限》。

注:TubesT-H 钢构权限默认开启,无需检查和领取。



(2)管型和格式限制

格式限制:对t2t、x2t和nc1,TubesT内部格式jhb生效(各种格式详细介绍见:《管材材文件格式说明》)。

管型限制:对矩形管、工字钢可批量生效。



(3)使用方法

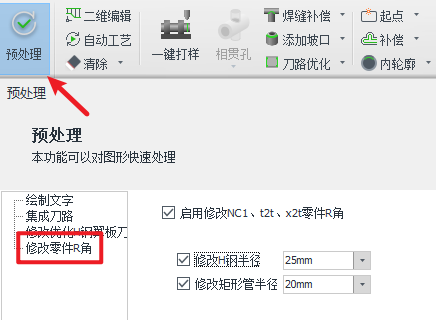

导入零件前,点击【预处理】→【修改零件R角】,勾选启用。

② 启用后,按需要勾选<修改H钢半径>或<修改矩形管半径>,并填写R角需要修改成的数值大小。

③ 导入零件,软件会自动、批量修改零件R角。







3、自动过程

(敬请期待...)
