TubesT-AB轴法向量微调

一、背景介绍

在加工零件时,存在某一条刀路,需要的切割方向与原始识别的方向不一致。

此时,可以使用<AB轴法向量微调>功能,调整这一刀的切割方向。



注意

1、该功能需配合7.1.21.170.0或更高的版本的TubePro,否则将无法使用;

2、使用该功能前,需要点击软件左上角小齿轮图标,在用户参数—机床配置中,勾选<坡口切割头>。(A轴摆角可结合实际机床摆头最大角度进行设置,常规为45度)

有坡口切割头的切管机,可以通过切割头摆动切出零件坡口效果,只有这种机型导入文件时才需要勾坡口工艺,普通切管机请勿勾选。



二、AB轴含义

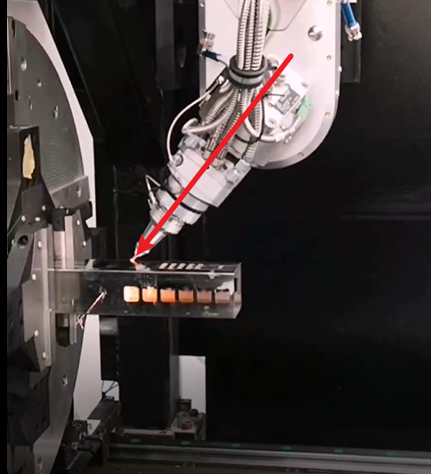

1、A轴是对于坡口切割头而言的,坡口切割头可以沿着某个方向摆动一个角度,称为A轴;

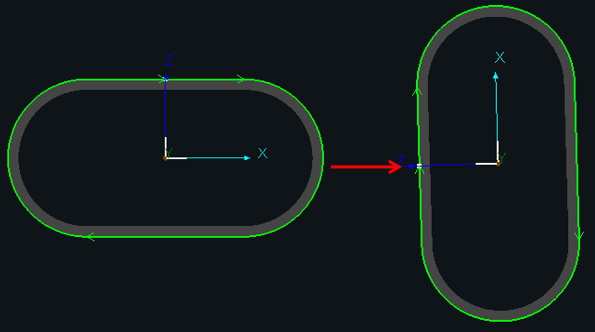

2、B轴指的是管材的旋转轴。如下所示:从左图旋转到右图,B轴旋转了90度



三、参数释义

1、A(B)轴叠加总量:在原始识别的角度上,叠加您设置的角度。叠加后角度角度=初始角度+设置的微调角度。

如:原本是45度坡口,第一次填入10度,此时角度为45+10=55;第二次填入5,此时效果为45+5=50,而不是55+5=60

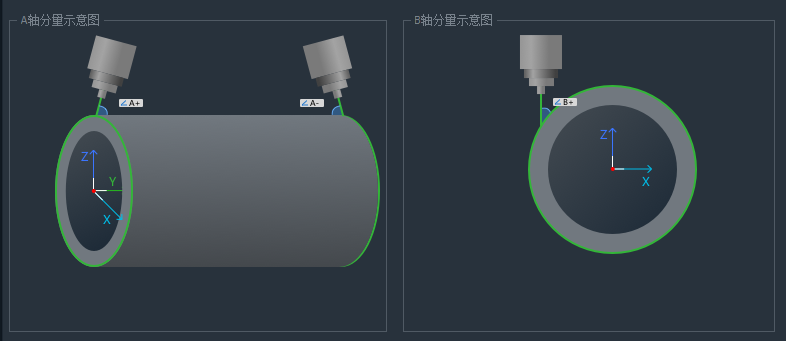

2、下图表示了AB轴叠加的正负方向

3、自动调整轨迹

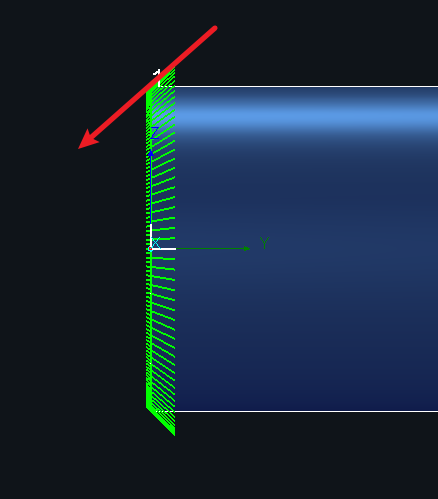

当不调整轨迹时,外壁尺寸不变,实际切割效果是从管头再延伸出来一部分坡口,比原图多一块

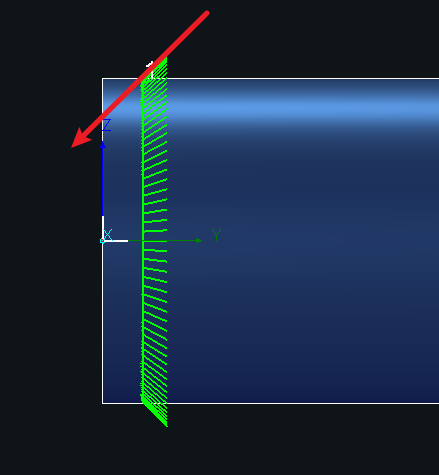

勾选调整轨迹后,轨迹自动调整到合适位置,保证内壁尺寸不变,比原图少一块

4、应用范围

勾选<当前显示>会在主界面的零件中选择选中的刀路,或者所有的刀路。

勾选<零件列表>则是在软件左侧的零件栏中选择,可以选中勾选的零件,也可以选中所有零件。

5、筛选轨迹生效范围

对于不同的加工要求,AB轴法向量修改的生效范围可以在“切断属性”、“坡口属性”和“端面刀路类型”三种类型里设置,并且可以在筛选后同时生效。

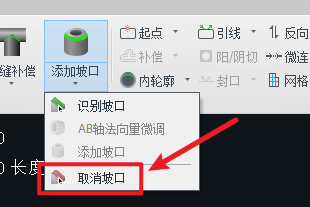

四、取消微调

取消坡口即可
