TubesT-Tekla内置CypWizad插件打开方式教程

功能简介

tekla是一款钢结构详图设计软件,如果希望tekla的模型直接用于管材加工,可以通过柏楚的tekla插件输出t2t格式文件,然后导入到TubesT里使用。



安装插件步骤

注意:

①2020、2022、2023、2024版本都支持内置快捷打开方式,其中2022版本需要手动添加;

②21.0版本和21.1版本都不支持内置快捷打开方式。

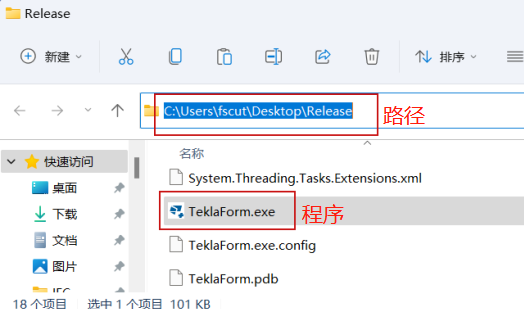

1、将插件的文件夹放到任意路径下,第2步会用到

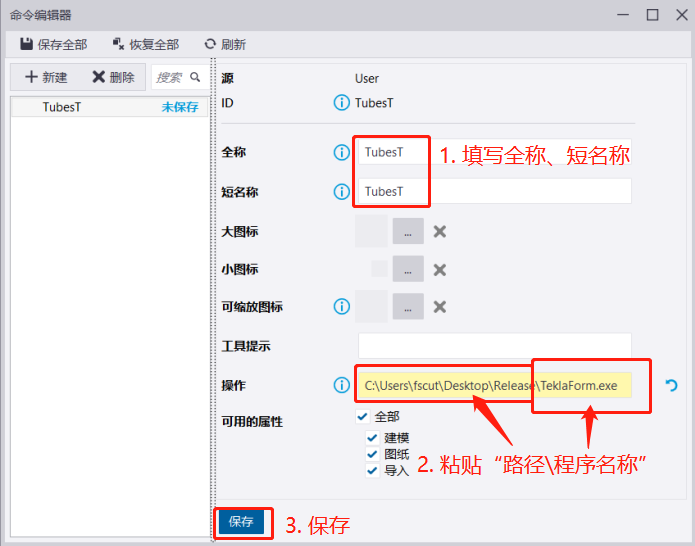

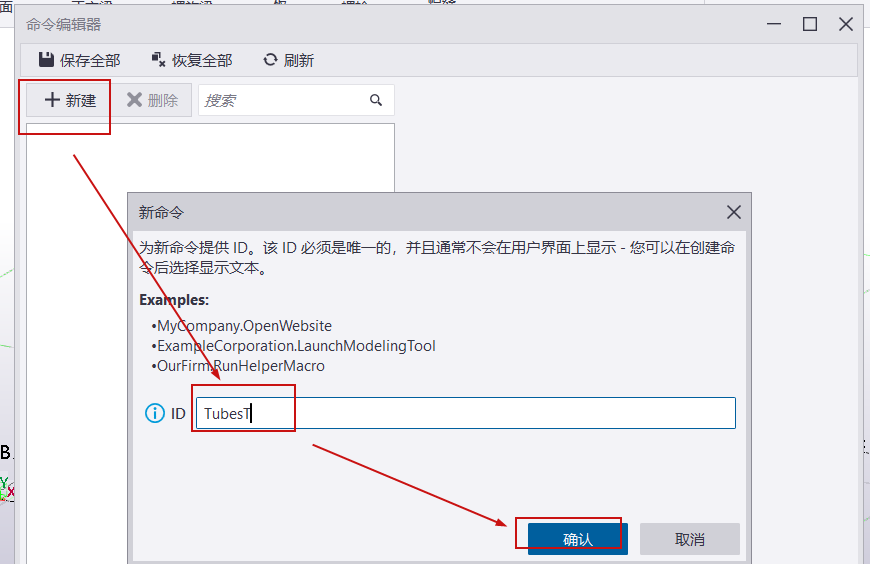

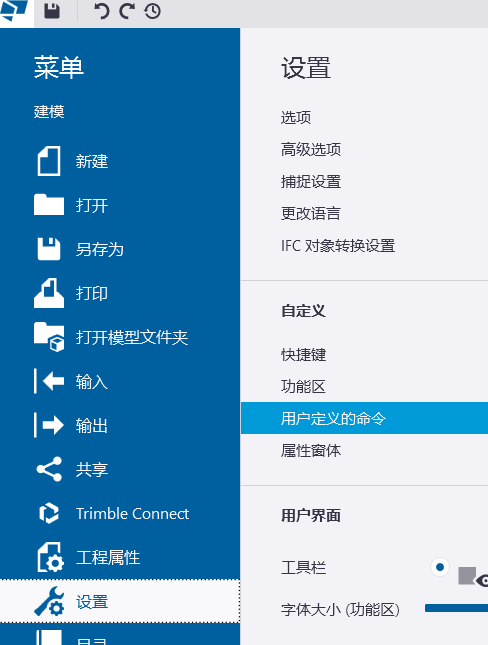

2、打开tekla2022,在任意模型界面下,点击<菜单>-<设置>-<用户定义的命令>,新建一个命令。

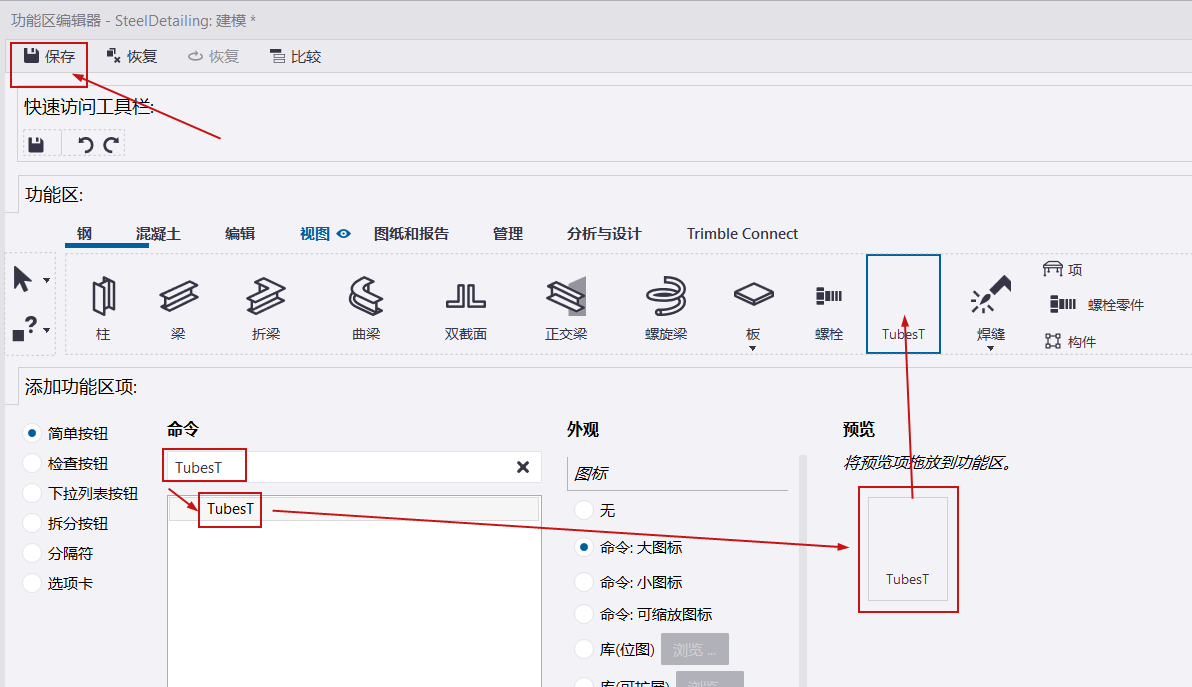

3、保存命令后,再打开<菜单>-<设置>-<功能区>,通过搜索,找到自定义的命令,将命令的图标拖拽到功能区,保存设置。

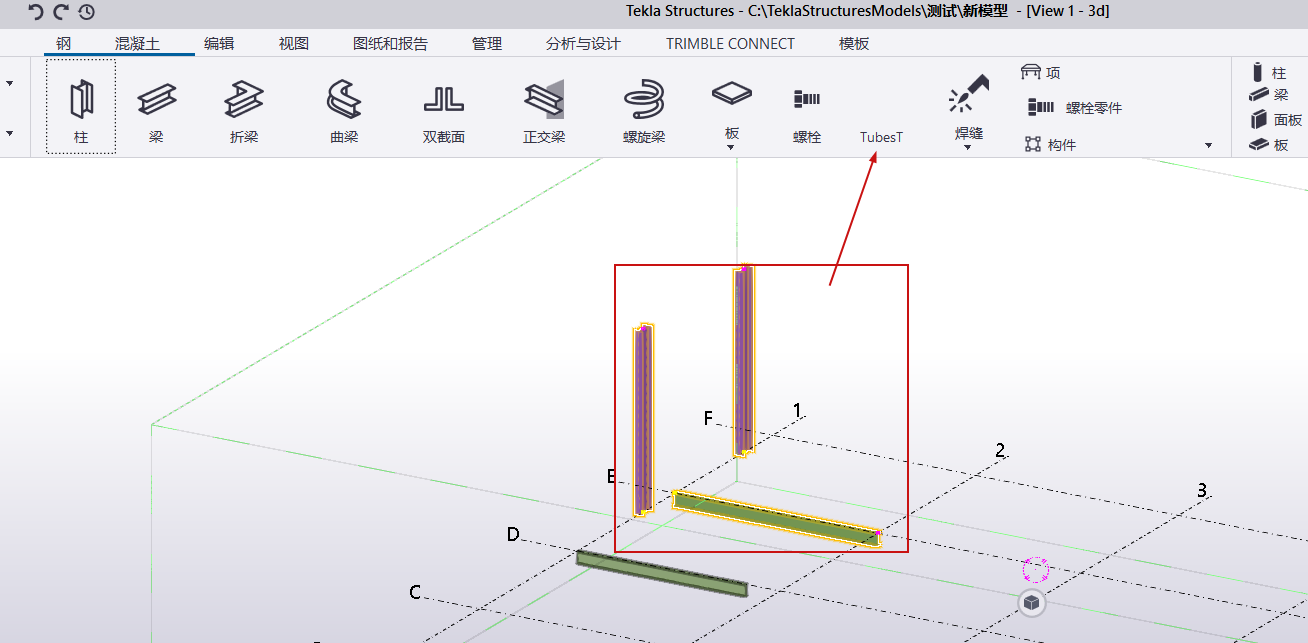

4、回到主界面,选中想要导出的零件,点击自定义功能按钮。
