TubesT:角钢槽钢的缺口和零件外的线段是什么?

导入角钢槽钢时,可以看到刀路上有缺口,零件外有小线段,这是我们为角钢槽钢设计的特殊刀路。

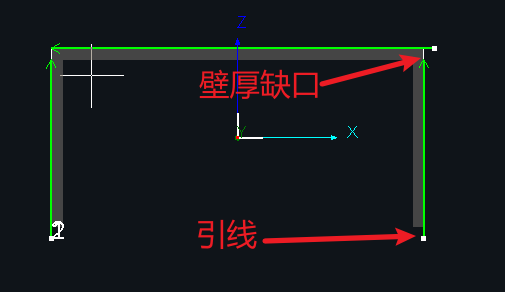

缺口是为了避开壁厚的位置,避免切“超级厚板”;线段是板外引线。



这种特殊刀路的加工效果较好,零件可以自然掉落

1、如果管材较薄,可以一刀切下,不希望使用三刀切刀路

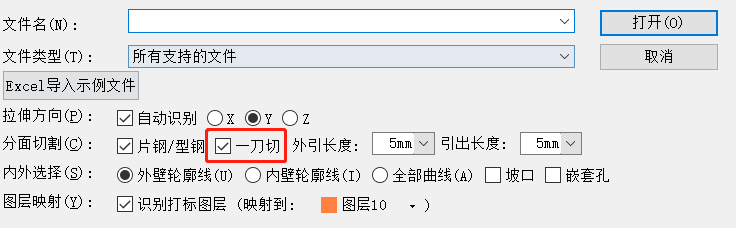

对于外部导入的零件,可以在导入时勾选一刀切

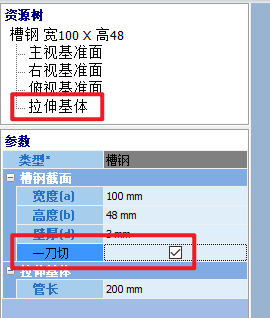

对于在tubest内绘制的零件,可以在资源树点击拉伸基体,勾选一刀切

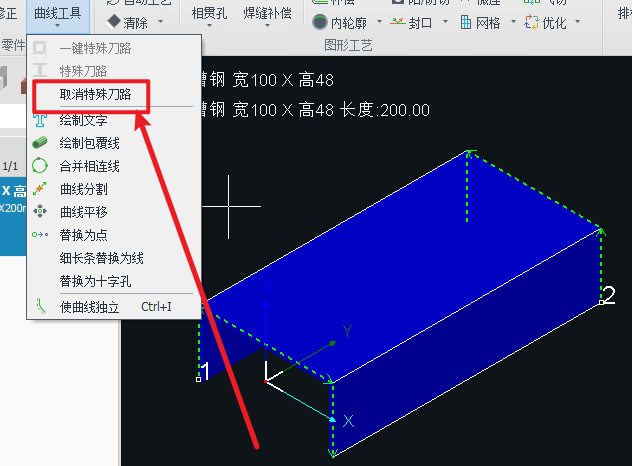

对于已经导入的零件,可以在<曲线工具>下拉菜单取消特殊刀路

2、如何修改壁厚缺口

当图纸壁厚与实际壁厚不一致时,需要对缺口大小进行修改。

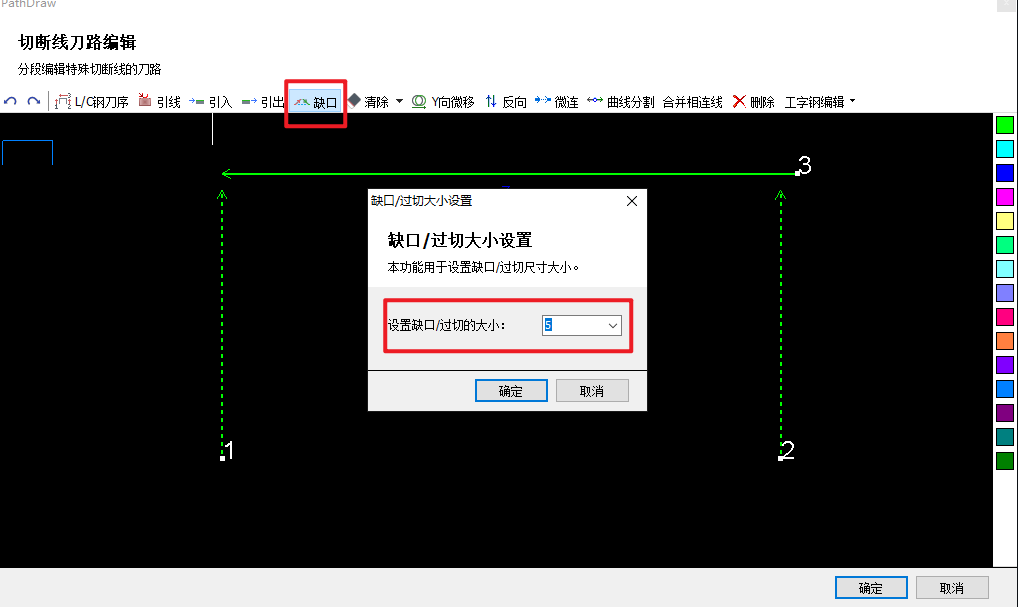

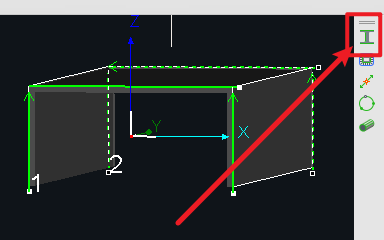

选中截面,进入特殊刀路,选中刀路可以对缺口大小进行设置

3、如何清除引线

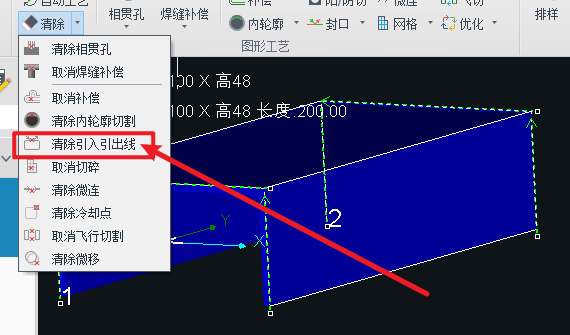

在清除的下拉菜单选中<清除引入引出线>
