一、简介

实际加工时，会遇到下列这些场景：

    ① 某些特定的切管机机型具有七轴拉料和自动避让功能，可以实现零尾料切割。但由于机械结构，要求排在管材末端的零件必须大于一定的长度，但此时已经没有符合要求的长零件可以放入尾部了，所以在排样后，需要把尾部的多个短零件通过合并成一个长零件。

（关于拉料和避让的概念，看《TubesT-七轴排序》了解更多。）

    ② 某些机器想要执行检料动作时，要求切下来的零件必须大于一定的长度。

遇到以上场景时，则可使用【合并零件】功能，该功能可以将管材上的短零件合并成长零件。

二、使用方法

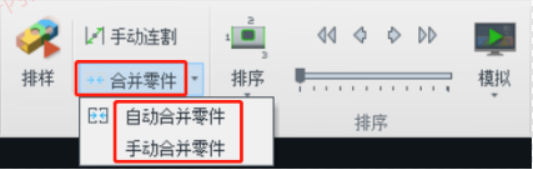

【合并零件】分为【自动合并零件】和【手动合并零件】两种，可根据需要自由选择。

1、自动合并零件

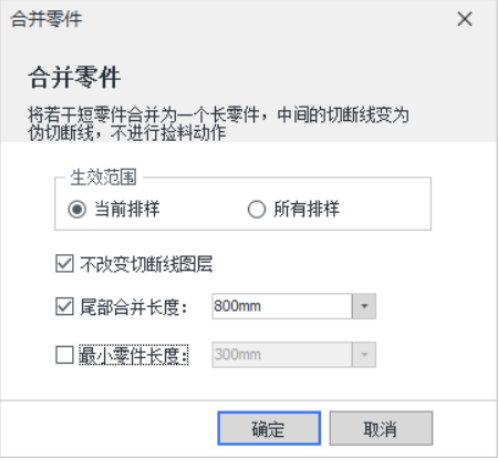

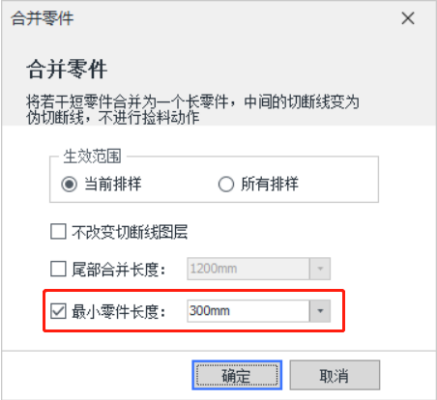

点击【自动合并零件】后，设置好参数，点击“确定”后，即可自动合并排样结果上的零件。

① 生效范围

可以选择当前排样或者所有排样。

若选择“当前排样”，则只针对当前选中的这条排样结果生效；若选择“所有排样”，则会对全部的排样结果生效。

② 不改变切断线图层

合并零件后，零件中间的切断线，会变为伪切断线属性。该属性在切割软件中的特点是不触发捡料操作。

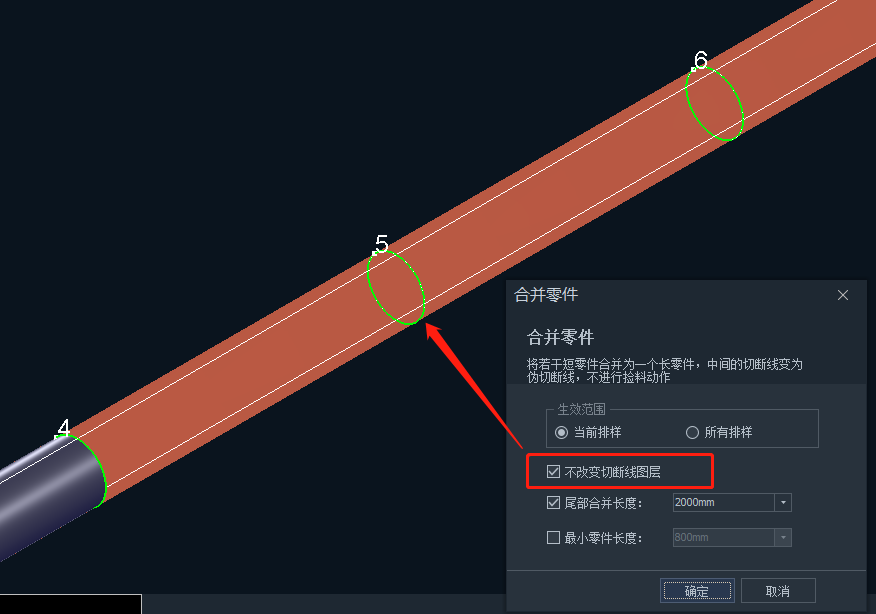

• • • • • 勾选：依旧为绿色刀路，切断图层。

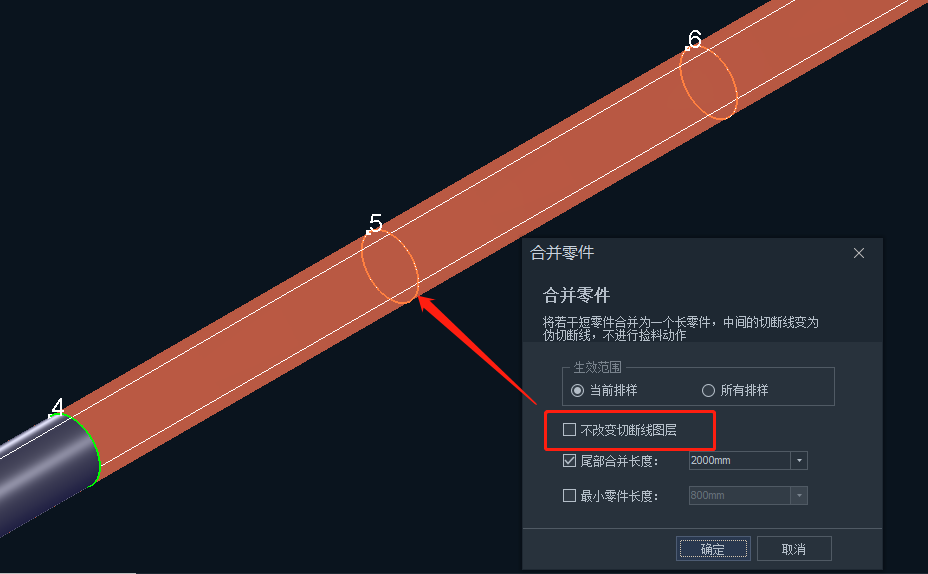

        • 不勾选：刀路变为打标图层，不切断刀路（注：打标图层为【工艺区分】默认设置，不可更改）。具体显示情况如下图所示：

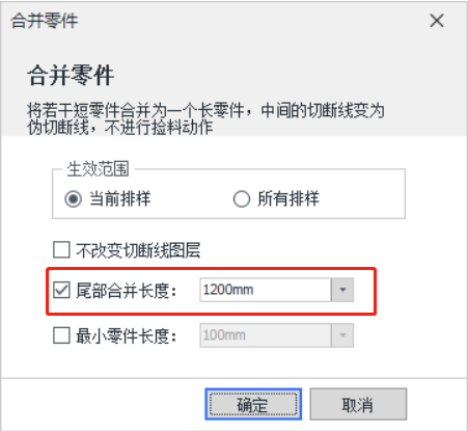

③ 尾部合并长度

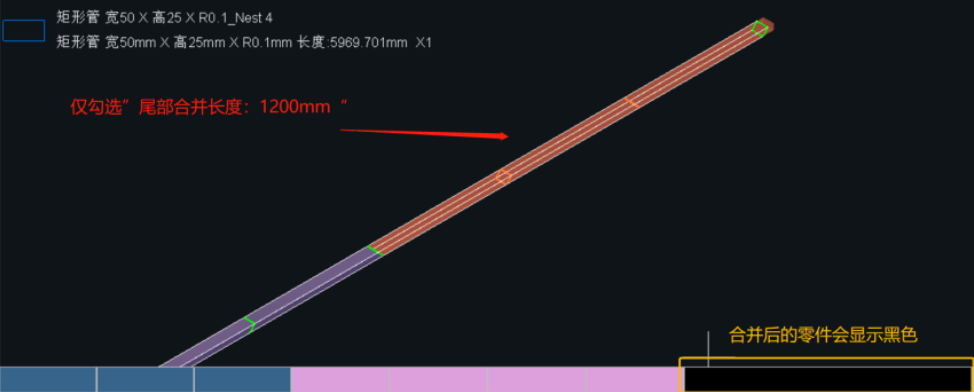

勾选<尾部合并长度>，代表在排样结果尾部满足该数值区域内的零件，需要合并。

长度值需要设置多大，通常情况下和机型有关，建议联系机床技术人员进行确认。

④ 最小零件长度

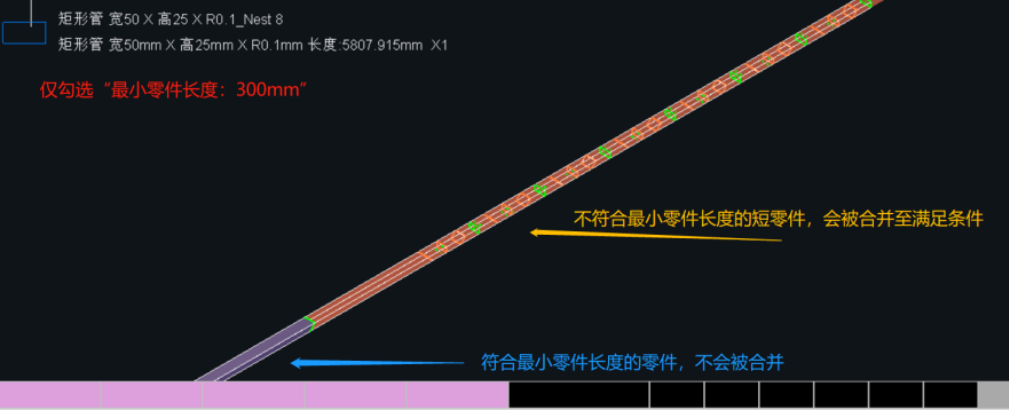

勾选<最小合并长度>时，会在整根管材上进行合并零件，使每个零件长度均符合设置的该参数长度。

长度值需要设置多大，通常情况下和系统PLC有关，建议联系机床技术人员进行确认。

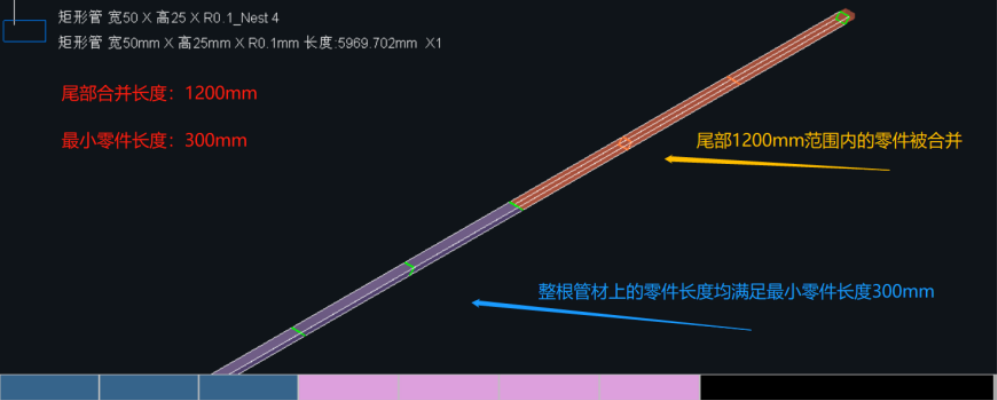

TIPS：<尾部合并长度>和<最小合并长度>可以仅勾选其中一个，也可以两个一起勾选。优先满足尾部合并长度，再来满足最小零件长度。

2、手动合并零件

① 点击【手动合并零件】后，界面其他功能会置灰不可选择，此时，点击想要合并的零件。

② 根据操作选择第一个需要合并的零件，再选择最后一个需要合并的零件。

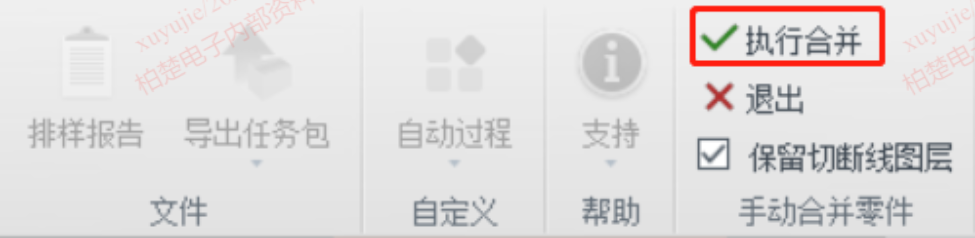

③ 选择完毕后，在上面功能栏点击“执行合并”，即可完成手动合并零件。（或者右键选择执行合并）

TIPS：

勾选【不改变切断线图层】则依旧使用和切断线一样的切割工艺。在切割软件中，应用切断线图层工艺。但由于合并零件后，切断线属性变成了非切断线属性，所以不会执行捡料动作。

如果需要将合并的零件作为一个长零件，则需要将伪切断线添加微连。具体操作请参考教程：《TubesT-合并零件后添加微连》。

3、撤销自动/手动合并零件

合并零件后，若想取消此次合并结果，有两种方法：

(1) 在管材附近空白处点击鼠标右键，选择“撤销自动/手动合并零件”，即会跳转到合并零件前

(2) 在键盘上点击Ctrl+Z。

4、重做自动/手动合并零件

若不小心撤销了合并零件，想要返回到合并零件后的结果，有两种方法：

(1) 在管材附近空白处点击鼠标右键，选择“重做自动/手动合并零件”，即会跳转到撤销自动合并零件前的状态

(2) 在键盘上点击Ctrl+Y。

三、操作技巧

1、合并零件是否能清除？

目前合并零件无法进行清除，可以通过本篇教程2.3的撤销，或删除零件重新排样的操作来达到目标效果。

2、为什么尾部合并后，最后几个零件都合并了？

尾部合并长度，是从排样结果已排样零件中，最后一个零件开始往前算尾部的。

3、如何判断合并零件是否成功？为什么执行完合并零件后，主界面的排样结果上没有反应？

在开启渲染时，合并零件底色会变成和管材一样的橙色。

当关闭渲染后，零件和排样结果的底色是不显示的，当不勾选【不改变切断线图层】时，看起来没有任何变化。

在确认功能参数设置正确后，判断合并是否成功的方法：

(1)   开启渲染，查看零件底色是否为橙色；

(2)  选中刀路，左下角查看是否为切断线属性；

(3)  查看排样结果上方的零件栏中的颜色，黑色显示合并得到的零件。
