一、功能简介

飞行切割又称飞切、扫描切割。

当管材上的孔是规则的图形（例如圆形、矩形），且呈一定规律性排列时，通过飞行切割将同方向的线段连起来进行飞行切割，将大大提高切割速度，节省加工时间。

二、使用方法

1.版本权限相关

• TubePro版本在7.19.160.5之前：
  •  只有FSCUT5000A、FSCUT5000B系统可用飞行切割。
  • FSCUT3000S系统无法使用飞行切割，图纸添加飞切会出现连割现象。
• TubePro版本在7.19.160.5及之后：
  • 非总线的FSCUT3000S系统开始支持飞切。
• TubesT版本在7.1.59.1及之后：
  • 新增【一笔画飞行切割】

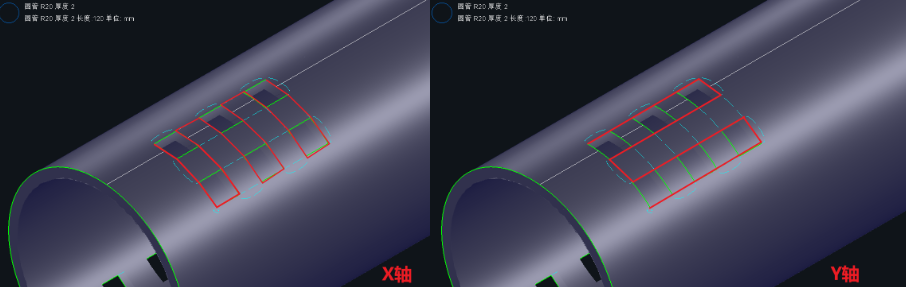

  • 【直线飞行切割】的切割路径支持选择【按X轴/Y轴方向】排序。

2.具体功能

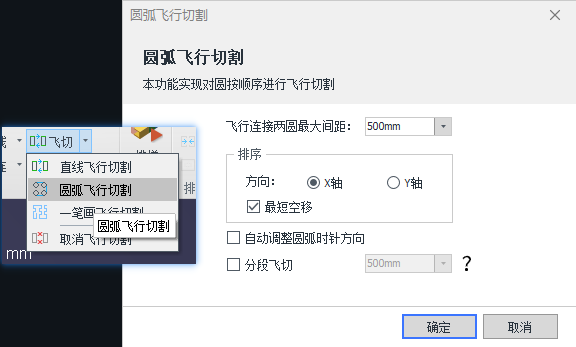

• 【圆弧飞行切割】
  • 对于规律排列的圆孔，不论管材是圆管还是矩形管，应使用【圆弧飞行切割】。

• • 飞行连接两圆最大间距：当圆孔之间的起点距离小于设定参数时，才能生成飞切线。建议此参数设置比圆孔之间的距离稍大一些。

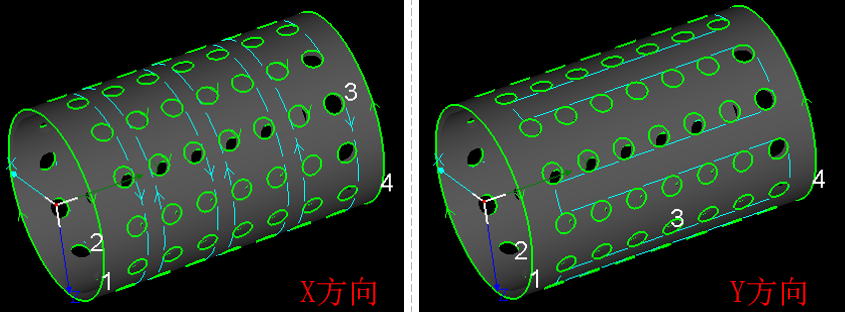

  • 排序方向：飞行切割的切割路径的方向，决定孔的切割顺序。

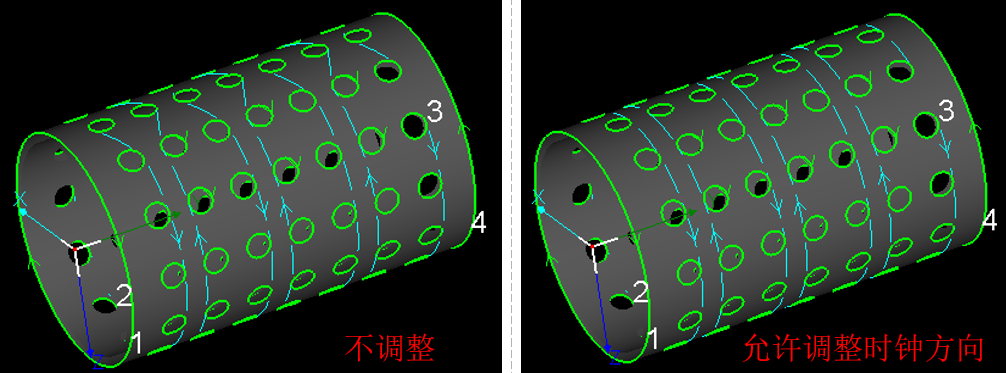

• • 自动调整圆弧时钟方向：当圆孔的起点位置不同、切割方向不同时，生成的飞切线会比较乱，飞切轨迹也没那么流畅。如无特殊需要，建议勾选自动调整。勾选后软件自动按照飞行轨迹调整各个圆孔的切割方向。

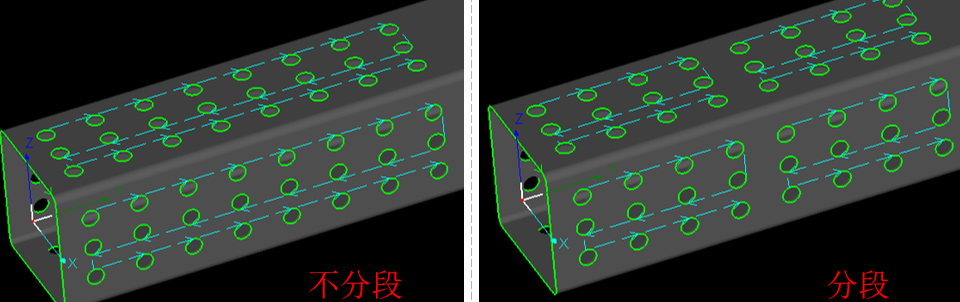

• • 分段飞切：对于长零件，建议使用分段飞切，避免管材在Y轴方向频繁地前进后退很长的距离。

• • 从7.1.45.1版本开始，支持对交错排布的图形设置飞切：

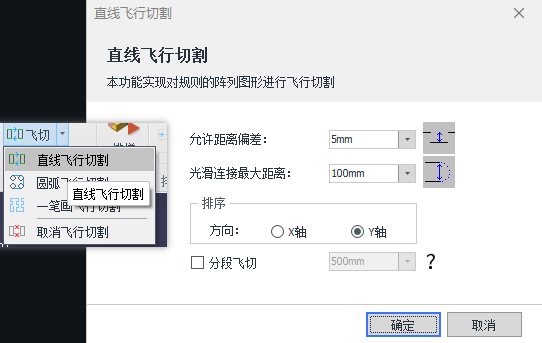

• 【直线飞行切割】

• • 对于规律排列的没有圆角的矩形或菱形孔，不论管材是圆管还是矩形管，应使用【直线飞行切割】。

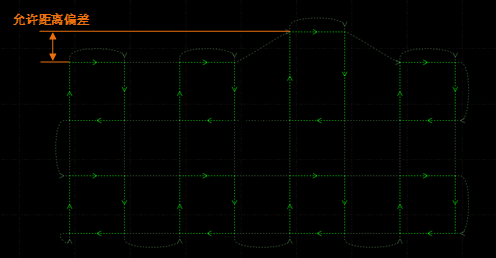

• • 允许距离偏差：在飞切线连接同一条直线上的线段时，与直线的距离偏差小于此设定值的线段也会被规划到这条飞切路径上。默认值20mm。

• • 光滑连接最大距离：当从一行飞切转向另一行时，小于此设定值的转向间距可以采用光滑连接。（建议不修改此参数）
  • 排序：
    • 对于飞行切割，默认先切X方向，X方向切完再切Y方向。
    • 在管材夹持移动过程中，未切掉的管材在卡盘夹持中翘起，或未脱落的碎片在夹持过程中脱落到卡盘内部，对卡盘造成损伤，影响设备安全和切割质量。此时可以自由切换轨迹的排序方向。

• • 分段飞切：对于长零件，建议使用分段飞切，避免管材在Y轴方向频繁地前进后退很长的距离。

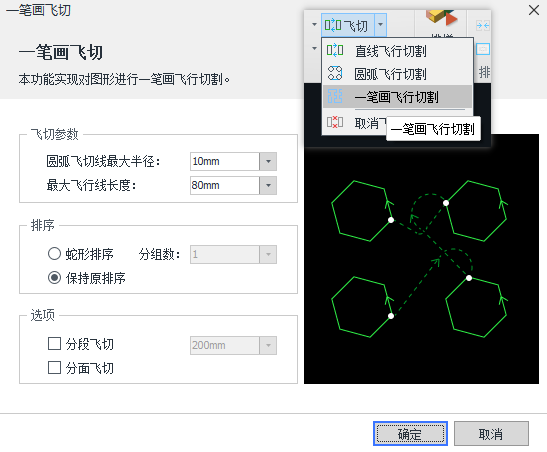

• 【一笔画飞行切割】
  • 在7.1.59.1及之后的TubesT版本中，支持【一笔画飞行切割】。一笔画飞切可用于所有形状的孔。不包括文字。常用于切割阵列腰型孔、圆角矩形孔等。

• • 圆弧飞切线最大半径： 飞切线换向过渡时使用的最大半径，推荐使用默认值 3mm。
  • 最大飞行线长度： 两个相邻图形支持的最大飞行线长度。
  • 蛇形排序：在排样区域内，切割路径呈现出类似蛇行的形状，如下图所示：
  • 分组数： 对于蛇形排序时自动划分的栅格组数。

• • 保持原排序： 勾选以后，在生成飞切的时候不会自动排序，一般只在特殊需要保留内轮廓顺序时才勾选。
  • 分段飞切：对于长零件来说，建议使用分段飞切，避免管材在Y轴方向频繁地前进后退很长的距离。
  • 分面飞切：勾选后，会将图形按面进行飞切设置。

• 【取消飞行切割】
  • 生成飞切线后，如果想调整飞切参数，必须选中零件，点【取消飞行切割】，然后才能重新生成新的飞切线。

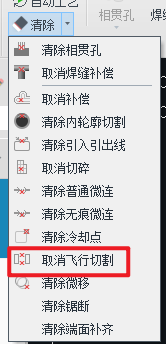

  • 【飞切】和【清除】下拉菜单均可进行取消飞行切割。

三、常见问题：

• 如何自动添加飞切？

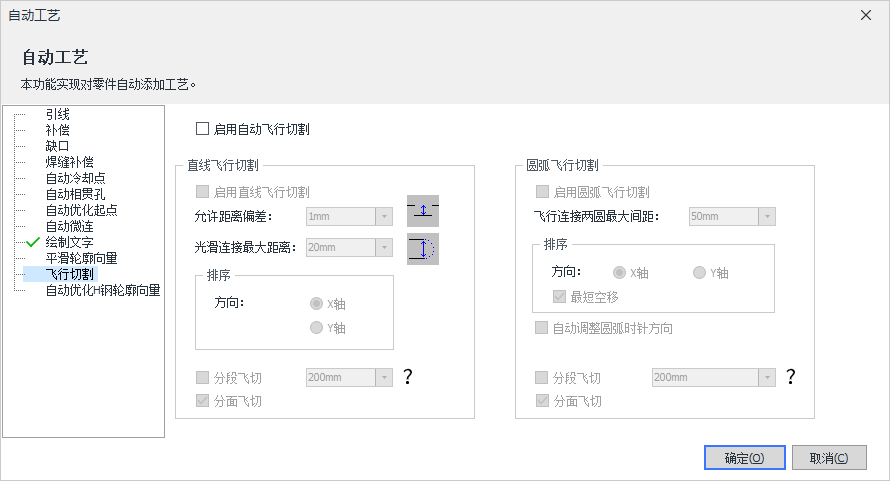

  • 从7.1.45.1版本开始，TubesT支持在【自动工艺】中设置飞切。开启自动工艺后，再导入的零件将自动添加飞切轨迹。

• 飞切想用不同工艺如何处理？

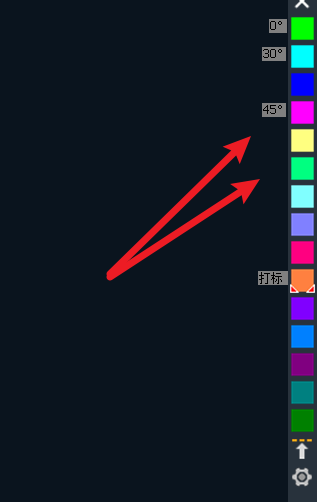

  • 先对孔组设置飞切，再选中设置为飞切的孔组，选择与其他轨迹不同的颜色，到切割软件上对不同的图层设置不同的工艺参数。

• 如何设置相贯孔飞切？

  • 如果要设置相贯孔飞切，需要先将孔设为相贯孔，再设置飞切。

圆管上的相贯孔飞切的加工效果：切每排圆孔时B轴不转、切割头X运动。

切割圆管上的普通孔时，X轴不动，靠B轴旋转进行切割。
