TubesT-非坡口机矩形管/角钢/槽钢斜切刀路处理教程

一、场景简介



当切割机不是坡口机型时,由于切割头无法偏摆,始终保持垂直状态出光,就无法切出管子壁厚上面的坡面。

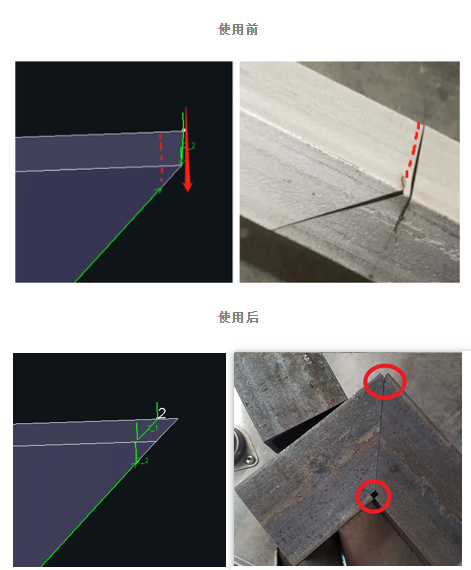

对于矩形管、一刀切的槽钢/角钢,会出现拼接干涉的情况。

对于分面切割的槽钢/角钢,因为有壁厚缺口的存在,不仅会拼接干涉,还会存在不接刀的情况。



二、处理方案



针对此类问题,有两种解决方案:

注意:《》、【】中蓝色字体均为可跳转的教程链接,点击链接,即可查看功能对应的详细参数说明、使用方法。



方案 适用管型 注意事项

使用【焊缝补偿

绘图标准的前提下

除工字钢暂无管型、角度限制

①补偿后会有焊隙,可以填充焊液。

②国标槽钢(即热轧、带内R角的槽钢)暂不支持,设置后要仔细刀路。

使用【公母拼接

可用于矩形管、槽钢

推荐45°斜切(即L型拼接)
