一、场景简介

当切割机不是坡口机型时，由于切割头无法偏摆，始终保持垂直状态出光，就无法切出管子壁厚上面的坡面。

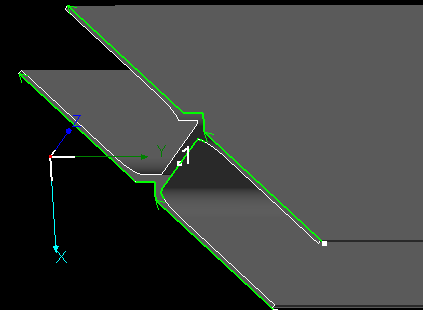

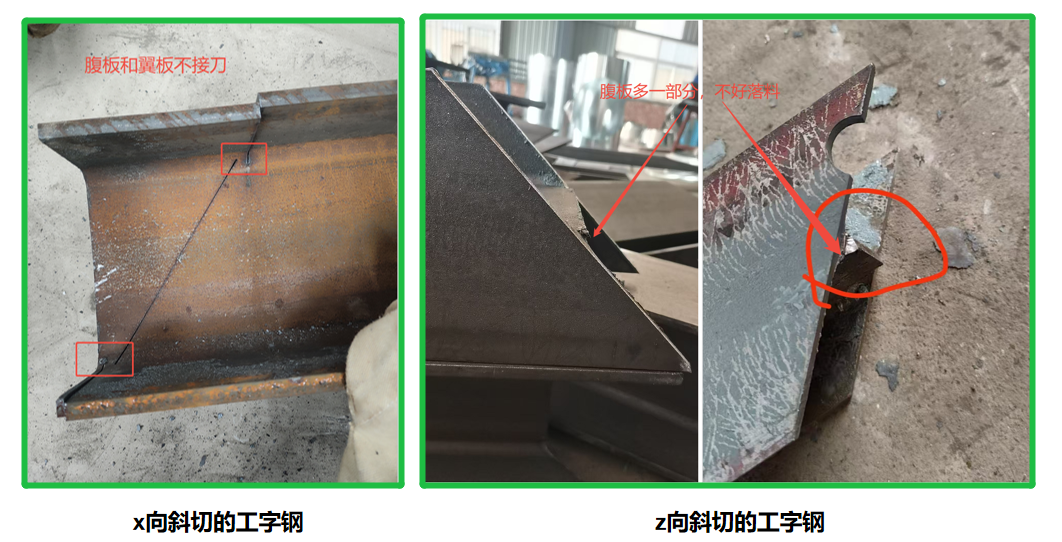

对于下图两种L形拼接方式工字钢，如果是非坡口机切割，会出现翼板和腹板刀路不接刀的问题，导致零件无法自然落料。

二、处理方案

各类方案及处理思路

针对此类问题，不同方向的斜切，根据想要的零件效果有不同的处理方法。

可以先根据方案效果，选择自己需要什么教程，直接点击对应链接，快速跳转到需要的位置。

★ 跳转后鼠标中滚轮上滑一点即可看到小标题。

三、具体步骤

1、x向斜切方案

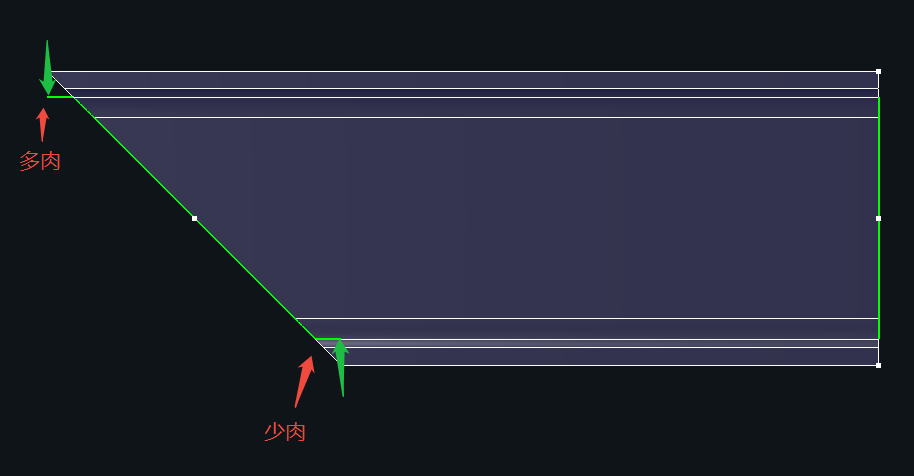

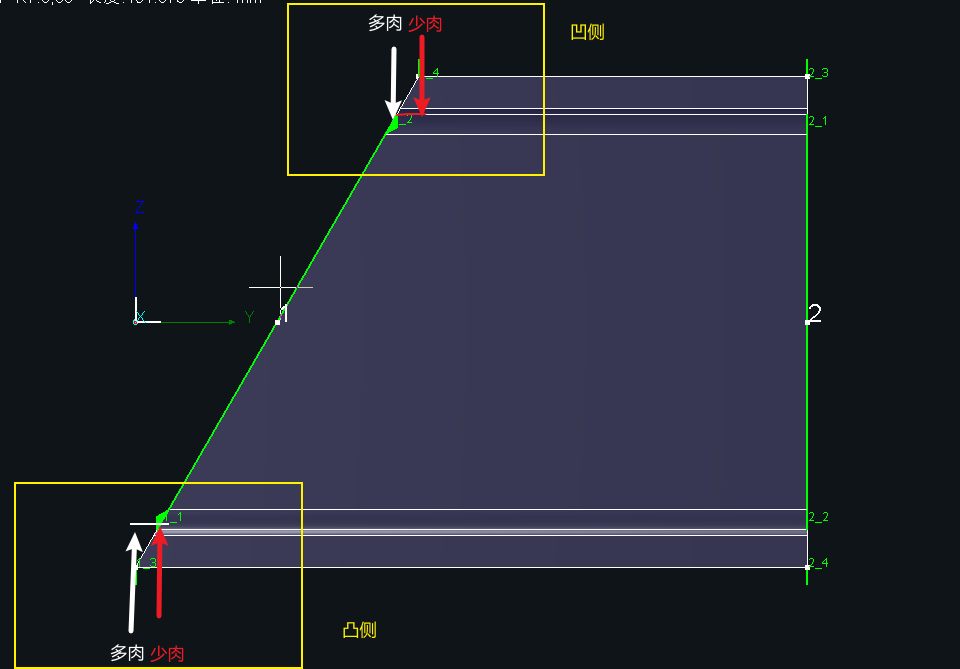

(1)  凹侧少肉，突侧多肉，接刀

① 导入零件，进行【刀路防撞】后，点击【H钢端面刀路优化】功能，

• • • 注：【H钢端面刀路优化】功能是钢构版专属功能，若工具栏没有功能选项，需要先《领取和开启钢构权限》。

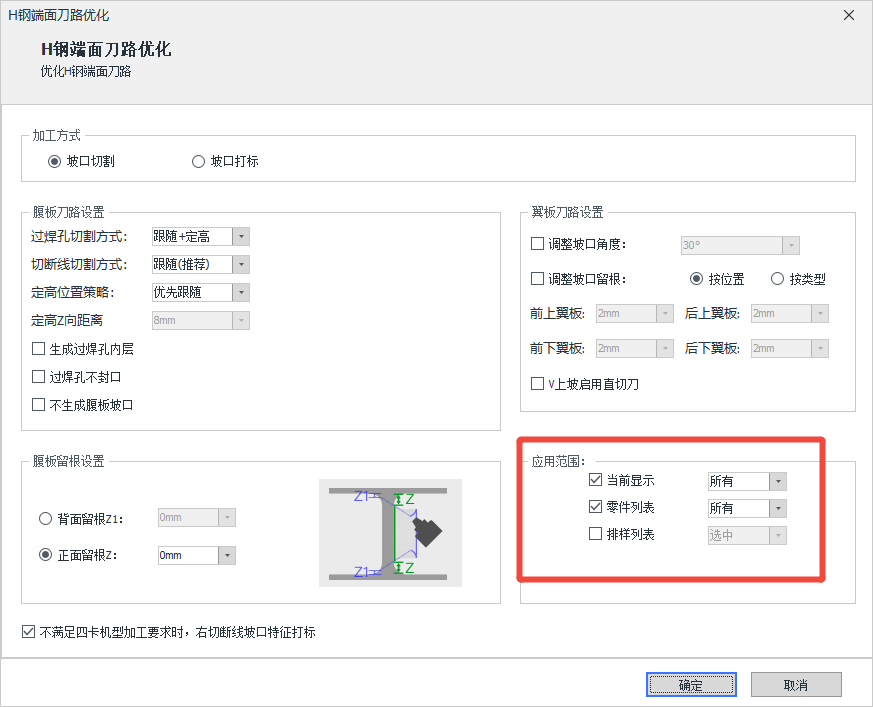

② 参数设置如下图，参数设置好后，点击“确定”即可。

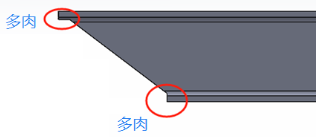

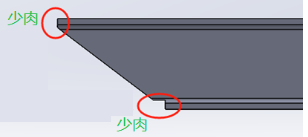

(2)  两侧均少肉或多肉，接刀

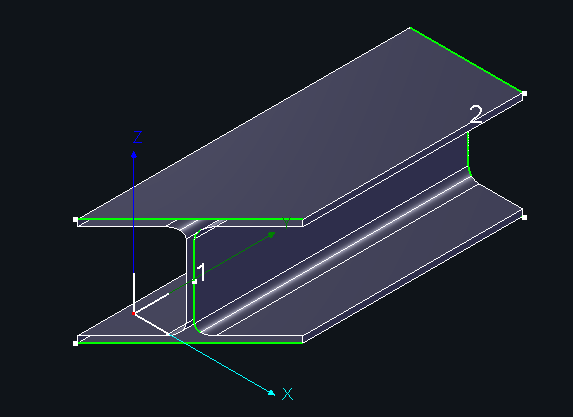

① 绘制一个直切形状的H钢零件，将零件导入软件内，并做刀路防撞

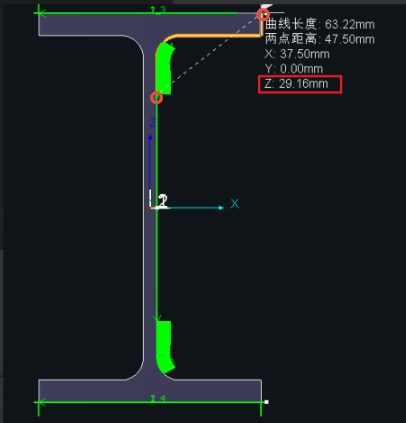

② 运用【测量】工具， 点击显示下拉菜单里的【显示法向量】。测量B轴开始转的点，到翼板外表面之间的距离(即z方向的距离)

③ 根据测量到的数值，绘制公母头

注：下列教程是以TubesT中绘图为例。但实际中可以在TubesT中进行绘图，也可以在SolidWorks等外部软件中进行绘图。

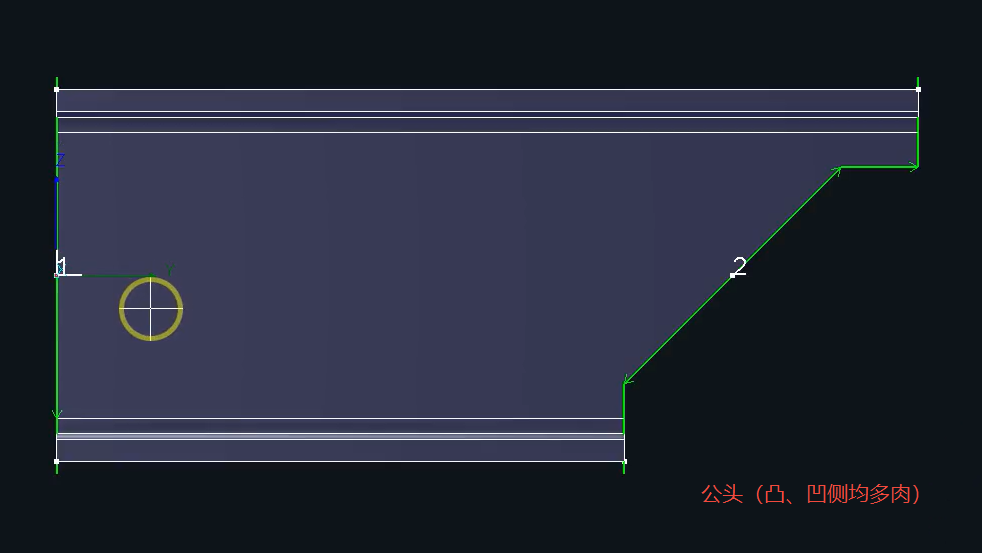

• • • • 绘制公头的视频教程

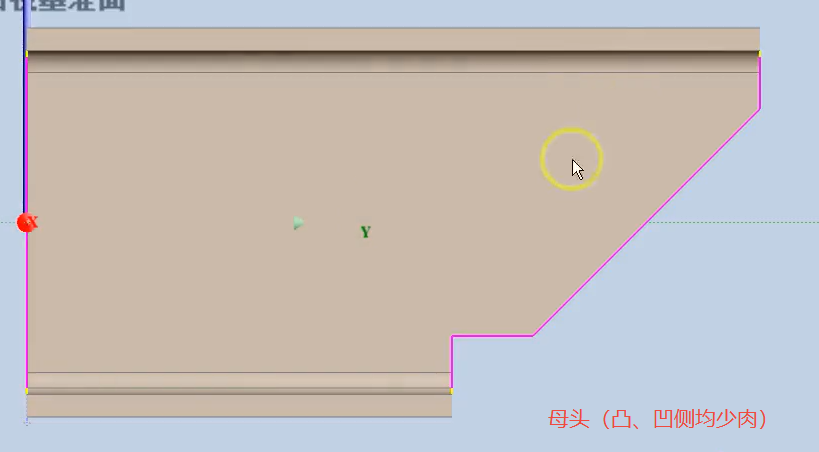

• • • • 绘制母头的视频教程

根据上述方法处理零件后，后续零件可以实现类似“公母拼接”的效果。

此外，拼接的外侧也可以绘制成缺口形状，形成“外侧缺肉，内侧公母”的效果

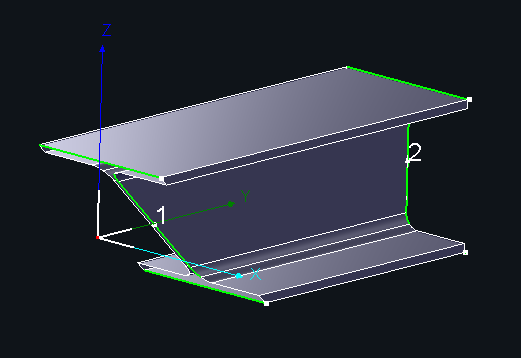

2、z向斜切方案

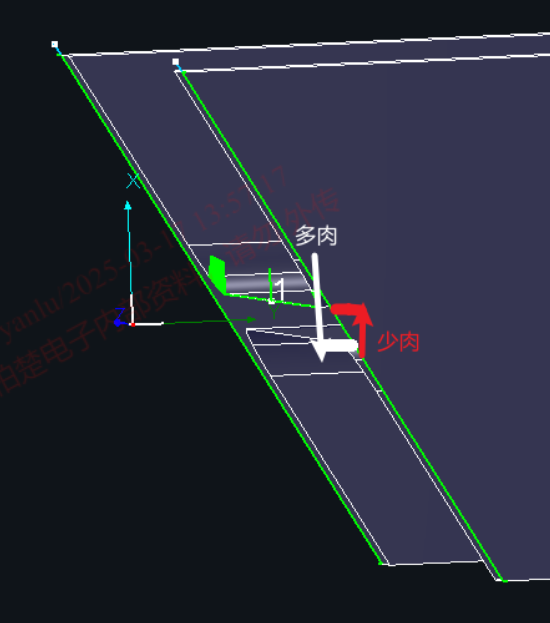

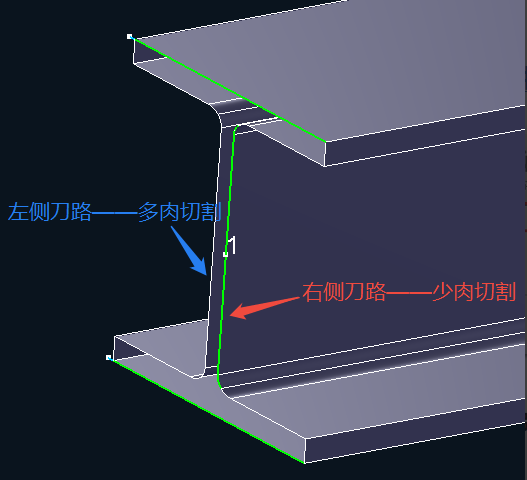

(1)  腹板自由切换多肉/少肉

① 选中零件，点击反向/旋转

② 选中需要切换的刀路/零件，点击点击【曲线工具】→【一键特殊刀路】

③ 视频教程

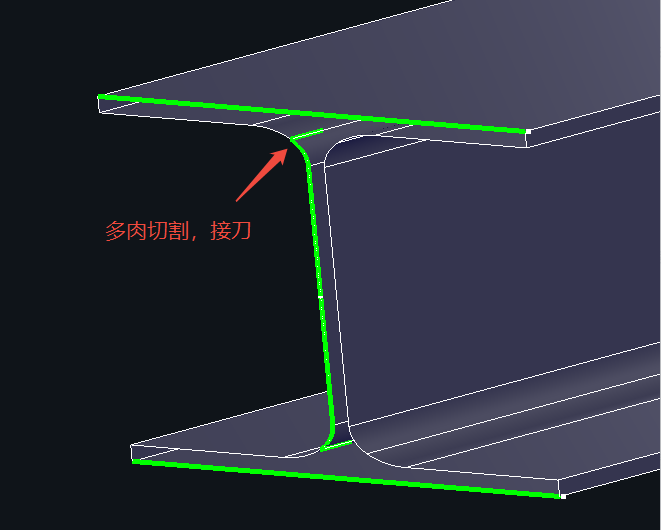

(2) 腹板少肉/多肉，接刀

① 进行【刀路防撞】后，点击【H钢端面刀路优化】功能，

• • • 注：【H钢端面刀路优化】功能是钢构版专属功能，若工具栏没有功能选项，需要先《领取和开启钢构权限》。

② 参数设置如下图，参数设置好后，点击“确定”即可。

(3) 腹板翼板均，接刀

腹板位置在原本斜切的基础上，用直角三角形拉伸切除，使得腹板是竖直的一刀，而不是斜向的

① 绘制一个直切形状的H钢零件，将零件导入软件内

② 测量两个倒角的45度之间距离

③ 绘制形状

注：下列教程是以TubesT中绘图为例。但实际中可以在TubesT中进行绘图，也可以在SolidWorks等外部软件中进行绘图。

步骤1：梯形斜边和水平方向成45°

步骤2：激活交点命令，点击中心参考线和斜边，生成交点

步骤3：激活垂直平分命令，依次点击三个点（顺序不能错）

步骤4：定位置。

①小等腰三角的边长要略大于刚刚测量的长度（比如可以取16.7） ②确定零件长度

步骤5：裁剪，删除多余线段

步骤6：应用支管，并生成零件

④ 视频教程：视频操作如下（注意第一步测量应该由腹板有刀路一侧的终点，水平拉至无刀路的一侧，详见上述步骤1）：
