TubesT-零件反向、旋转、前后移动位置

一、简介



零件进行排样的时候,可以先将零件旋转为合适的方向,在自动排样,也可以在排样后前后调整零件位置、或者旋转零件。本文将详细介绍操作方法。

二、使用方法



1.效果演示



前后移动位置

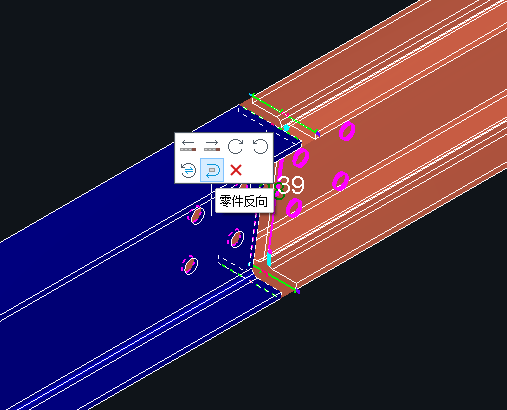

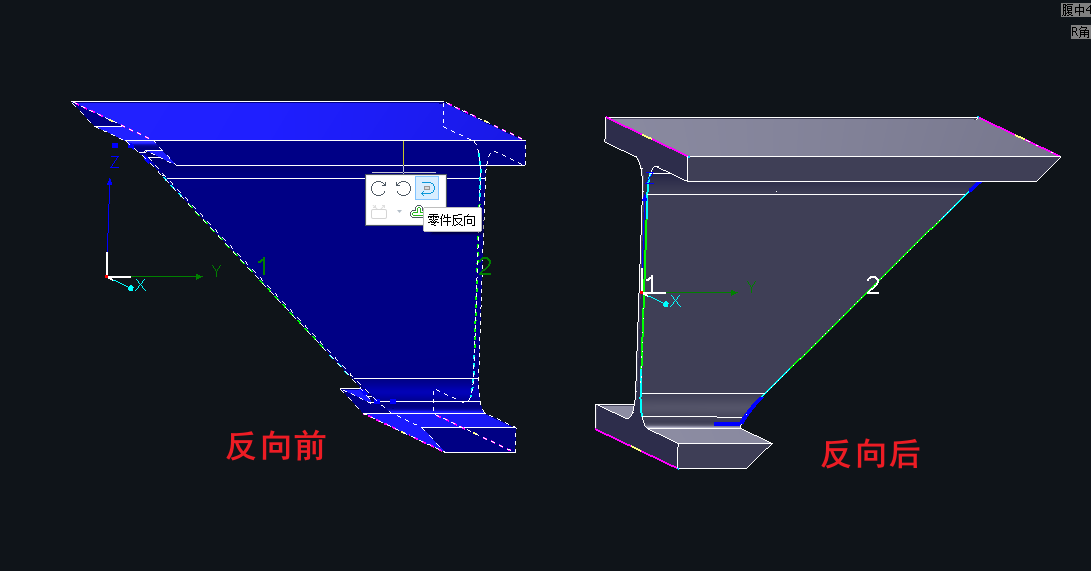

零件反向

零件绕Z轴旋转

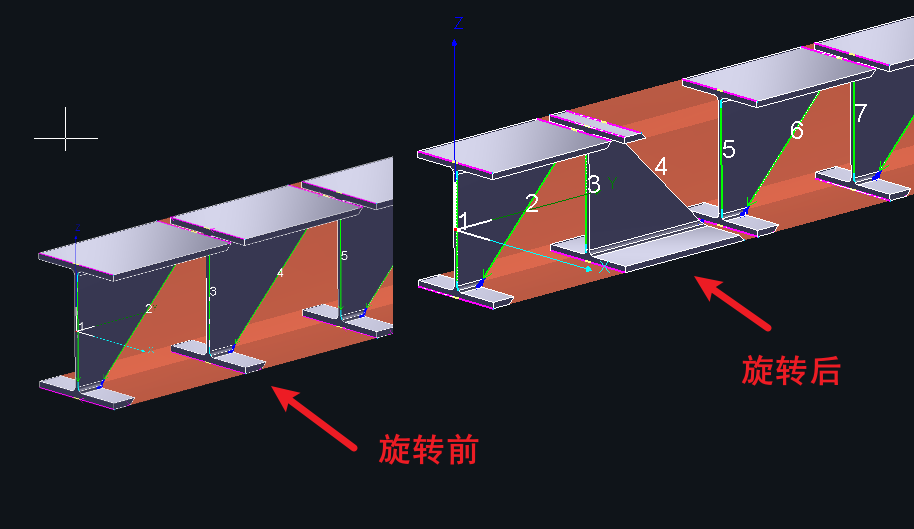

零件旋转

零件绕Y轴旋转

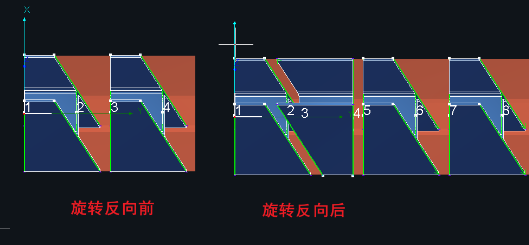

零件旋转反向

反向+旋转的叠加效果

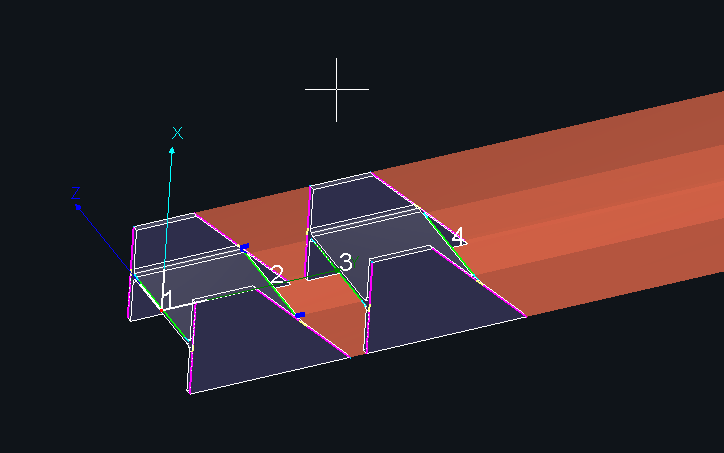

删除零件



2.使用案例



(1)排样前调整单个零件方向:

①先将零件调整好,然后结合【手动排样】,可以得到自定义的排样效果。

②先将零件调整好,然后自动排样时,勾选【禁止旋转】,可以得到自定义的排样效果。

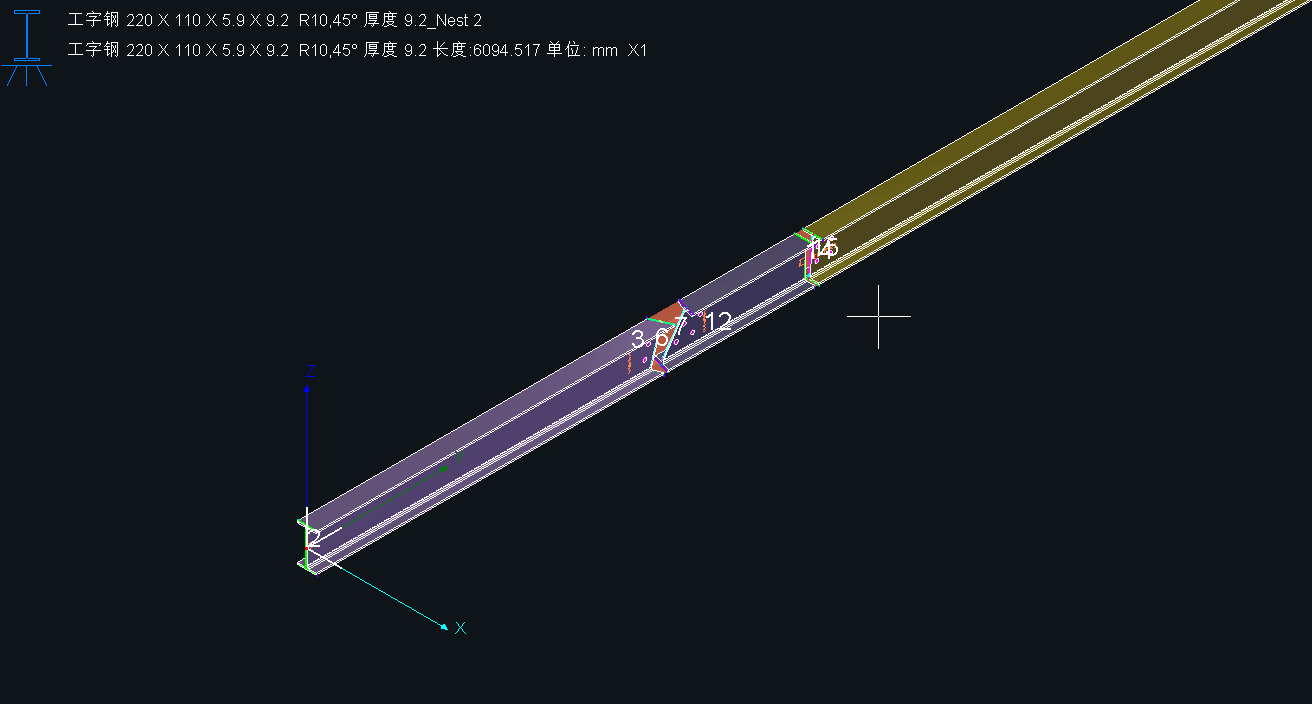

(2)排样后,在排样结果中调整单个零件方向,可以修正自动排样后的效果。当调整后导致结果超出管材长度的时候,软件会弹窗提示您此操作导致排样溢出。

注意:剩余长度≤-0.1mm时,在软件认为的允许的范围内,可正常导出。一定不可以的会标红,排样结果标红后请联系社群工作人员为您处理。
