TubesT-锯断线

一、简介

1.41版本新增锯断线功能,可搭配锯片机,对带有加强筋的管材(如图所示)进行切割



二、使用方法

*此功能需搭配TubePro及锯片机使用

1、导入图纸后,将切断线中的锯断线进行曲线分割;

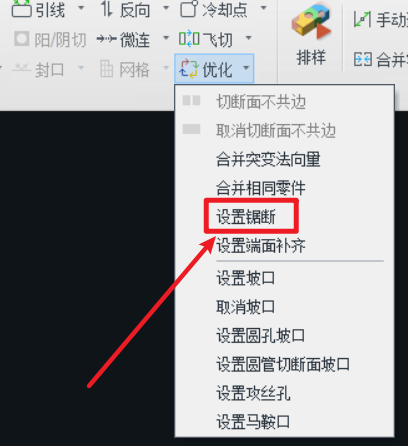

2、在优化下拉菜单激活“设置锯断”命令;

3、依次点击锯断面上的三个点,即可确定锯断机的锯断角度

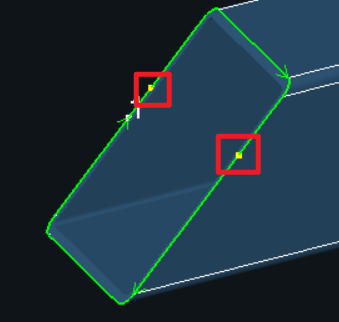

前两个点会以黄点标出;

三个点设置完成后,会生成锯断路径(黄色刀路),绿线代表原曲线

4、摁键盘上的ESC键即可退出设置锯断



模拟

*TubesT无法正确模拟锯断线的效果,实际效果见上文视频;

**如有需要,请联系我司技术支持



出现下述模拟效果为正常情况:

1、原曲线正常加工

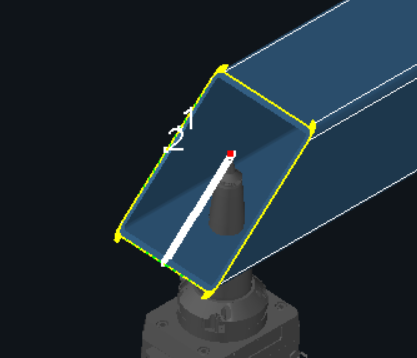

2、锯断线会按锯断角度,如图所示进行模拟



注意事项

1、对于切断线,先用激光切,再使用锯片机切加强筋部分

2、共边:

a. 排样结果中的共边线无法设置为锯断线;

b. 锯断线仅支持全等共边;

c. 锯断线和非锯断线不支持共边

3、锯断的倾斜角度为0-45°,不包含-45-0°
