TubesT-设置端面补齐
一、简介

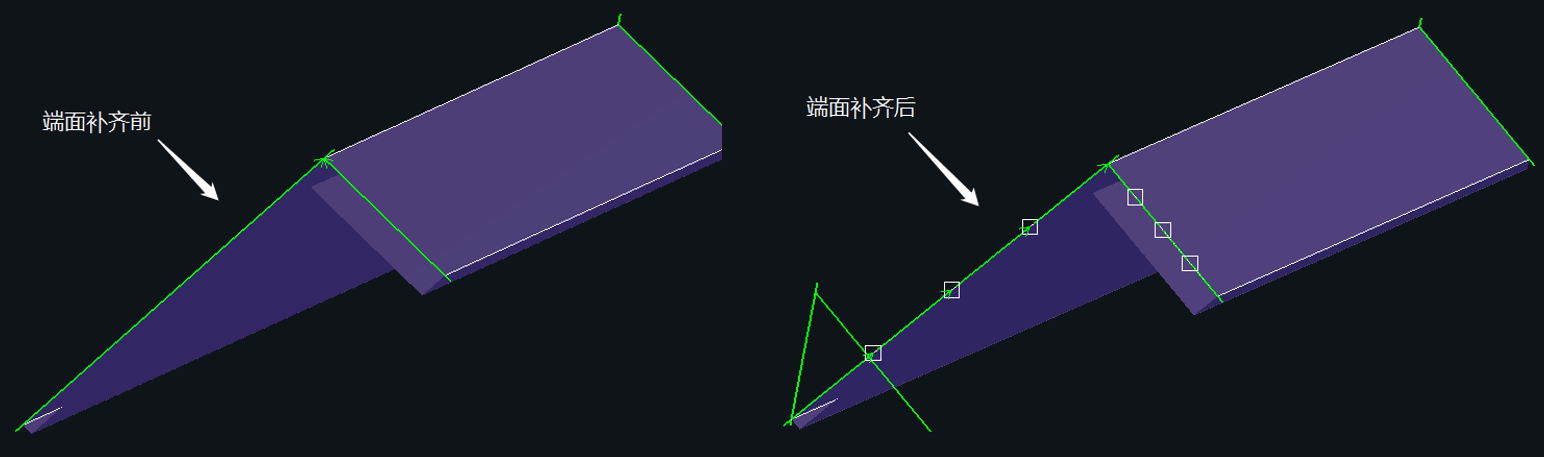

对于左右端面倾斜角度较大的零件，使用端面补齐功能可以将零件端面切断线补齐，并能对补齐的切断线进行添加自动微连，方便卡爪夹持。
二、使用方法
1、选中端面带有斜边的零件，点击<优化>下拉菜单里的<设置端面补齐>。（必须是要选中整个零件，不能只是框选某条斜边轨迹线）

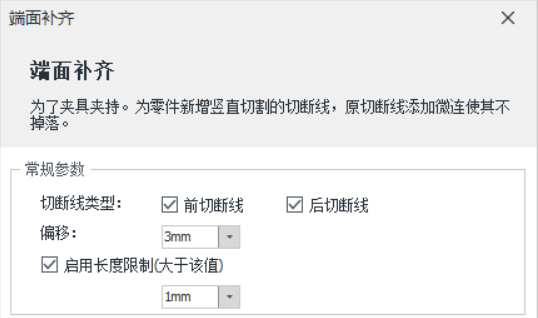

2、选择需要补齐零件对应的切断线类型，设置补齐的切断线距离原本斜切面切断线的偏移距离。
当<启用长度限制（大于该值）>设定时，大于该数值长度的单个零件就允许添加补齐线，小于该数值的单个零件则不会添加上补齐线。

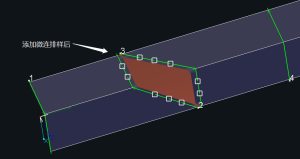

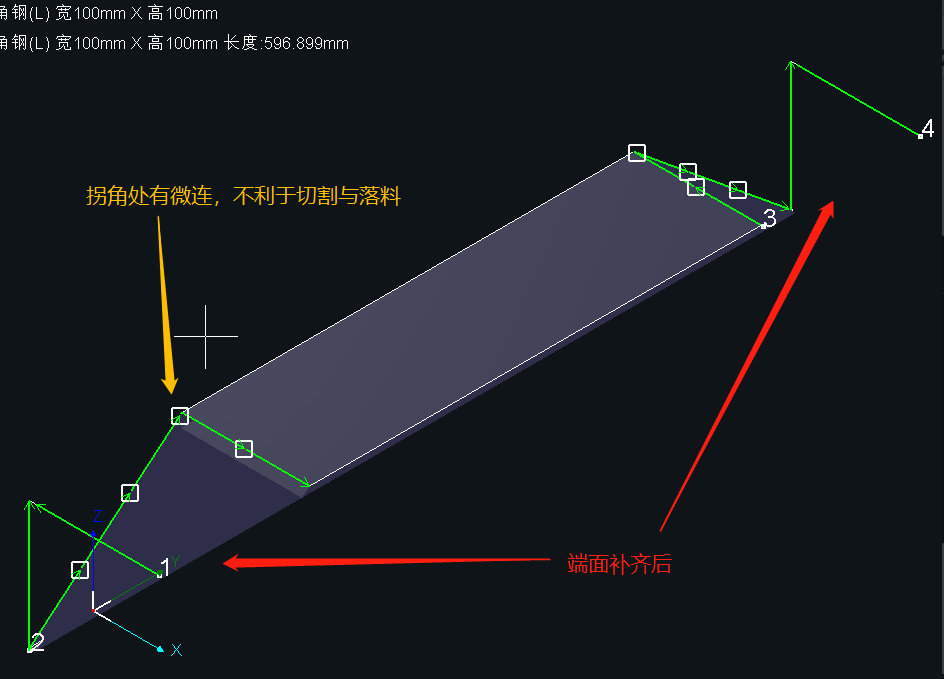

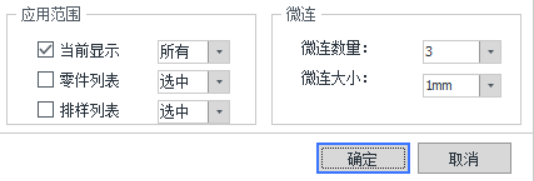

3、设置应用范围，以及斜切端面的轨迹线是否添加微连。（斜切面轨迹线添加微连后留有一点没切断，会便于反切卡爪夹持）

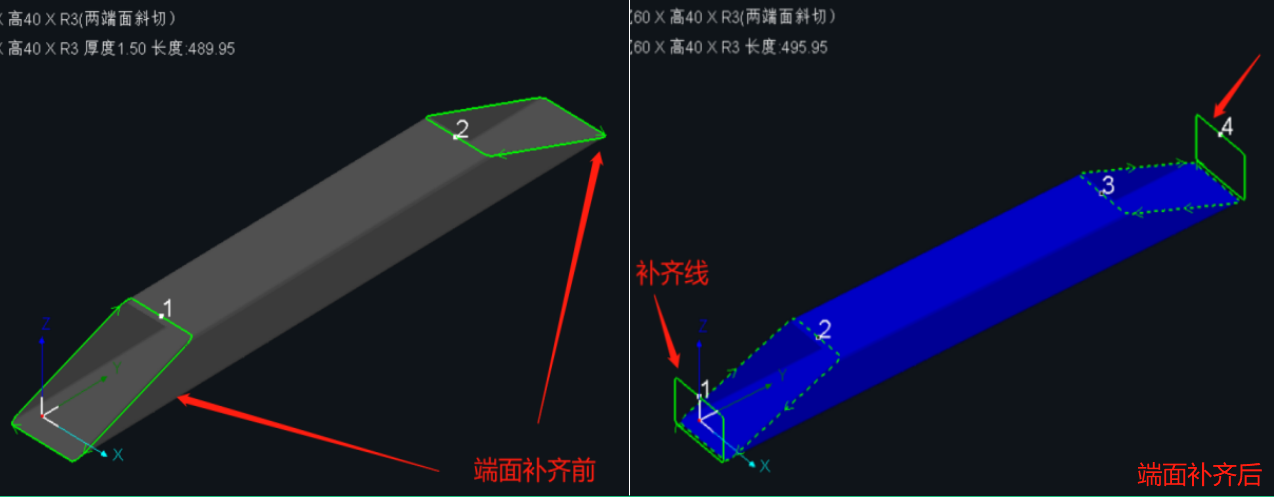

三、操作演示
*注意：只选中某条刀路轨迹，是无法补齐端面的；对前后两端面垂直切割的零件无法添加补齐线。

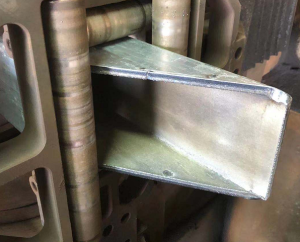

四、实际加工效果
