一、简介

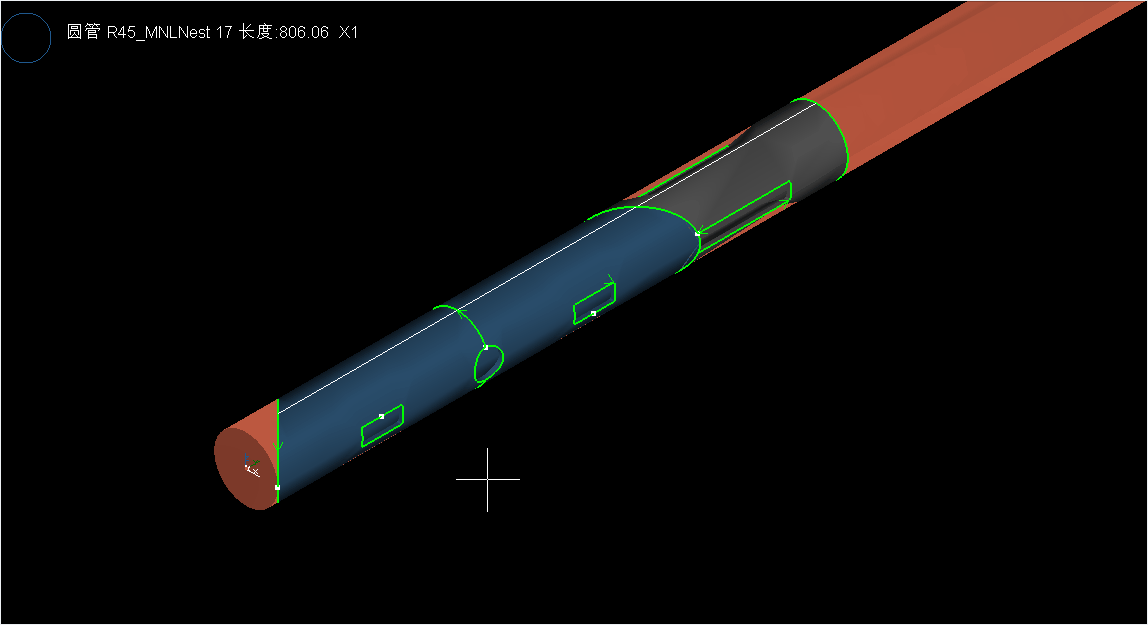

为了更好地节省材料，提高加工效率，【自动排样】功能会将已经处理好的零件，在管材上合理地排布。

二、界面UI更改对比

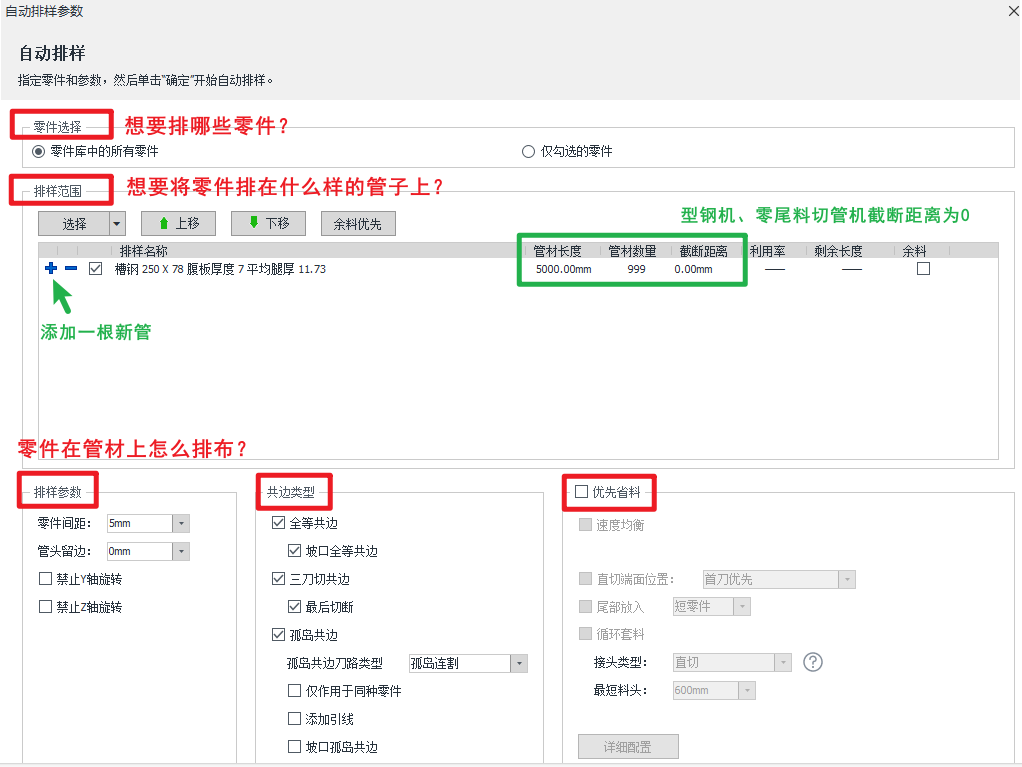

在TubesT - 1.59版本时，自动排样界面做了UI的优化改动。以下是版本前后的界面不同：

（TubesT - 1.55及之前的版本）

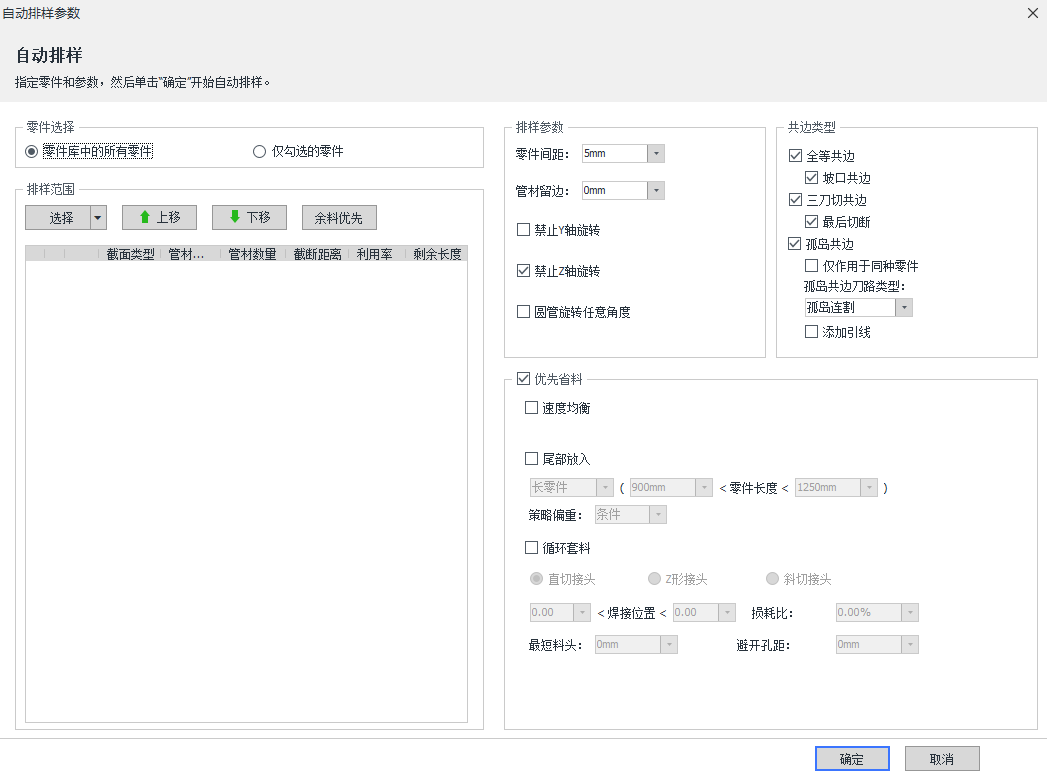

（TubesT - 1.59及之后的版本）

三、使用方法和参数释义

1、实际管材上可以使用多少长度进行排样？

• • • 管材长度、截断距离、管头留边共同决定了实际上管子可排零件的长度，即排样长度=管材长度 - 截断距离 - 管头留边。

• • • 管材长度：管材总长。
  •

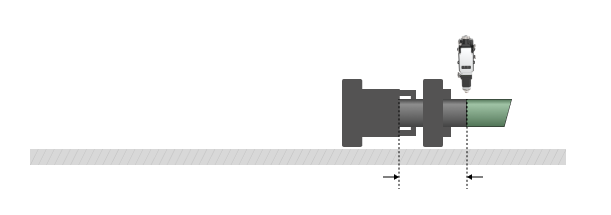

    • 截断距离：主卡盘运动到最靠近中卡盘时，从卡爪抓着的管材尾端到切割头正下方的管材长度，即尾料长度。

如果是普通的两卡盘切管机，比如图中这种主卡盘走到极限位置了，还有230mm的尾料切不到，那截断距离就填230；

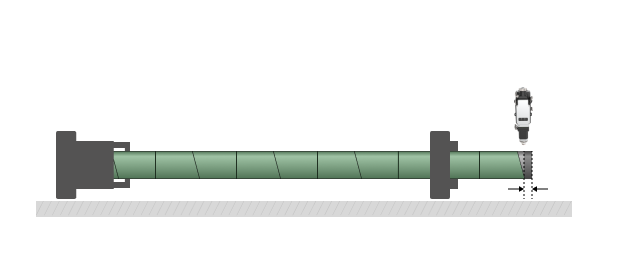

如果是三卡盘切管机，有拉料或者避让功能，可以实现零尾料切割，那截断距离就填0。

•
  • • 管头留边：第一个零件与管头之间预留的间距。

在软件中，设置管头留边的含义是预留出部分长度无法排样，仅影响长度；在TubesT主界面的管材头部无渲染影响。实际操作中，还需要配合Tubepro的【一键对齐管头】使用。

2、零件排在管材上怎么进行共边以便提高加工效率？

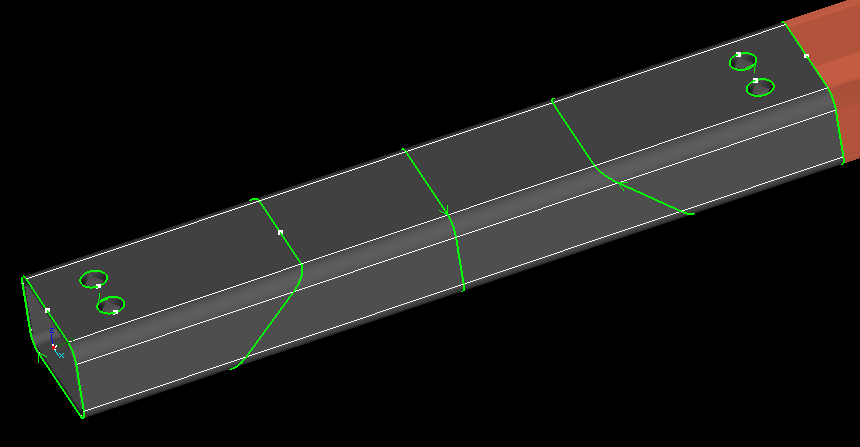

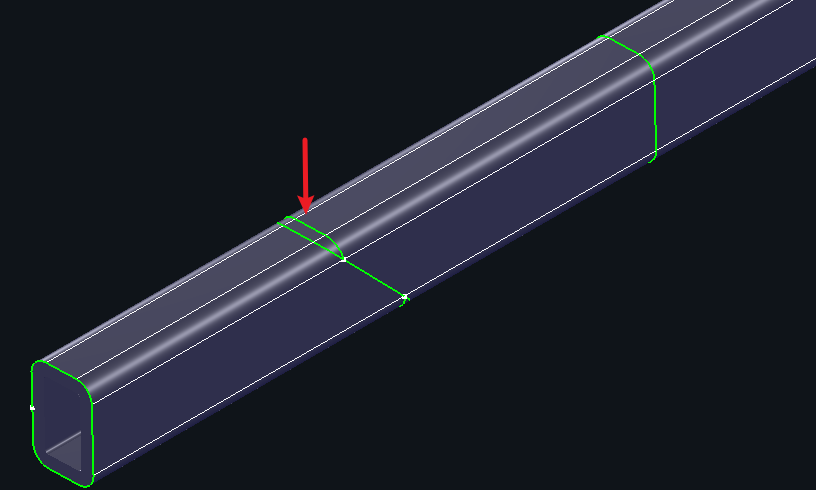

• • • 全等共边：两零件共边时，共边切断线完全吻合，

• •

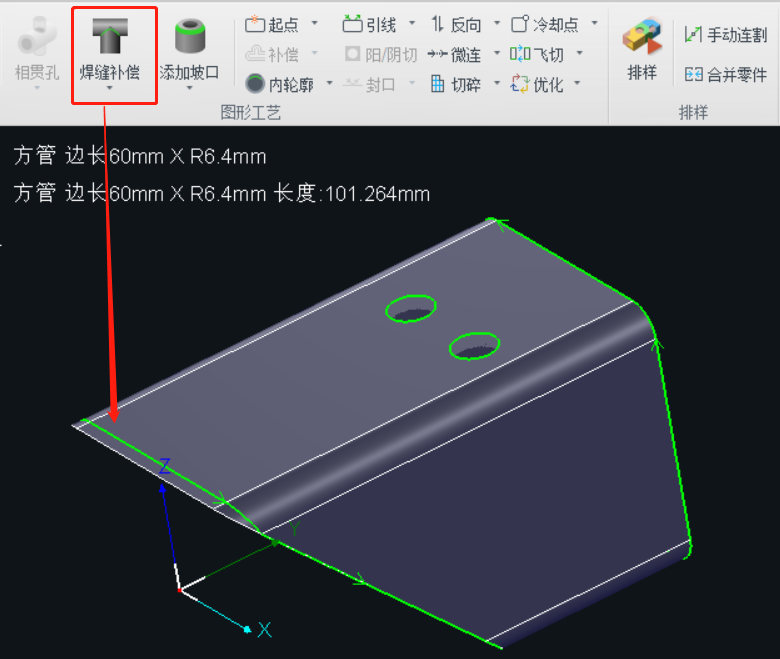

    • 三刀切共边：用于加了焊缝补偿的斜端面共边。

• •

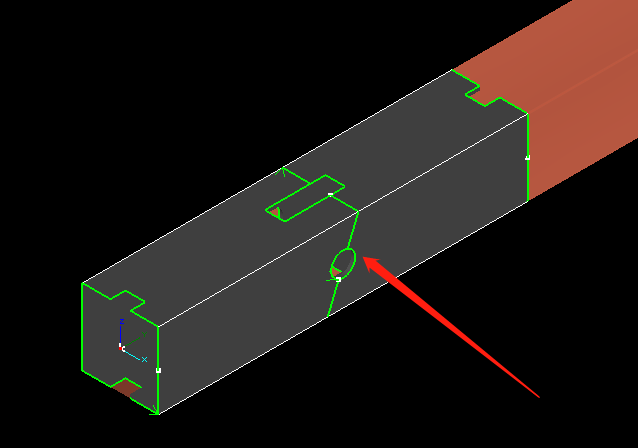

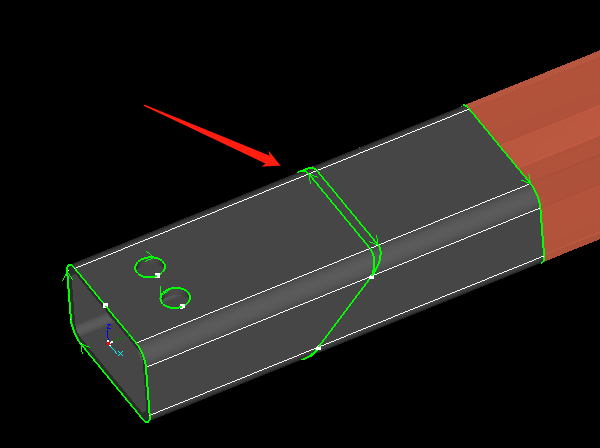

    • 孤岛共边：两零件的共边切断线上存在废料。具体请参考《TubesT-孤岛共边》

3、当不共边时，零件之间的距离通过什么设置？

• • • 零件间距：零件不共边时保持的刀路最小间距。因此，在切割坡口零件且不共边时，请适当调整零件间距，避免向量重叠/打伤对面零件。

4、还有哪些排样参数设置会影响排样结果？

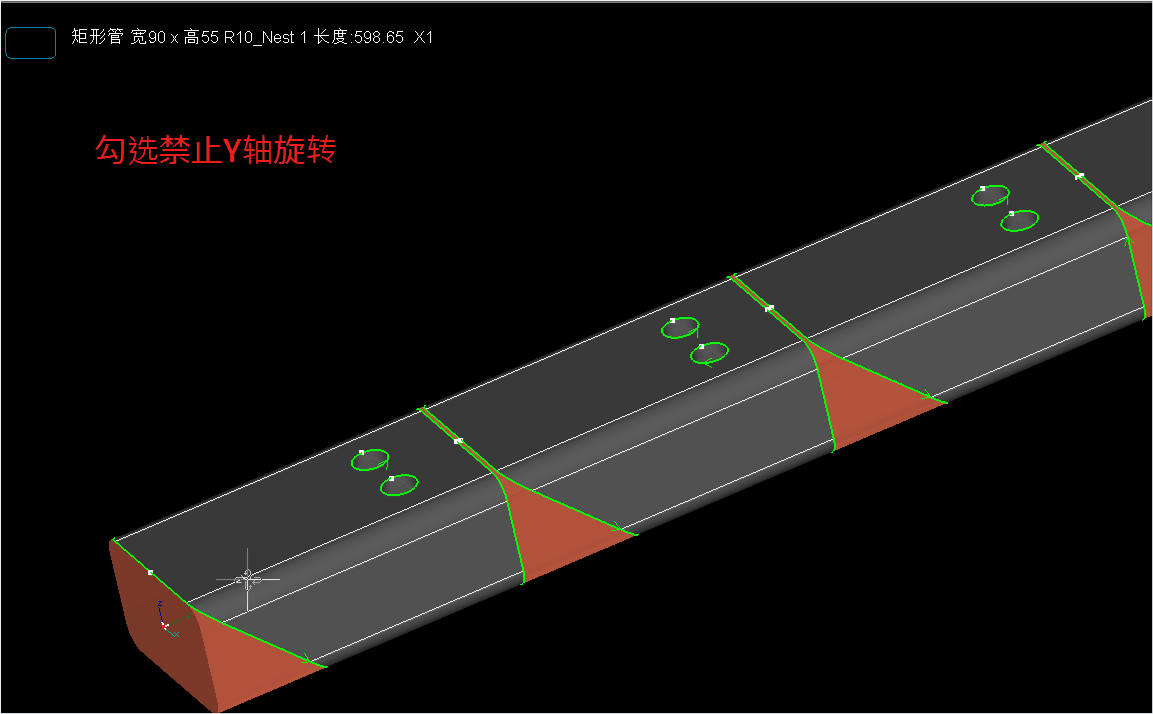

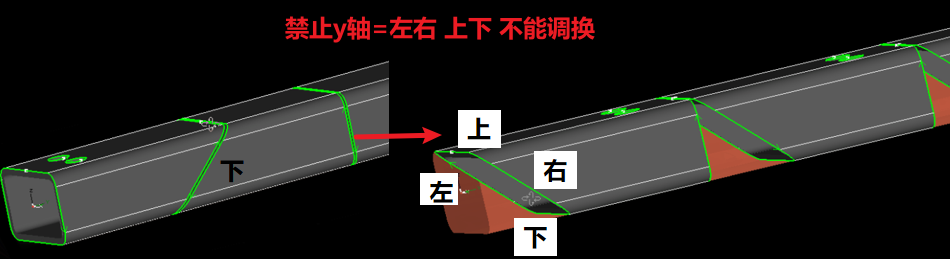

• • • 禁止Y轴旋转：排样时不允许零件沿Y轴旋转。

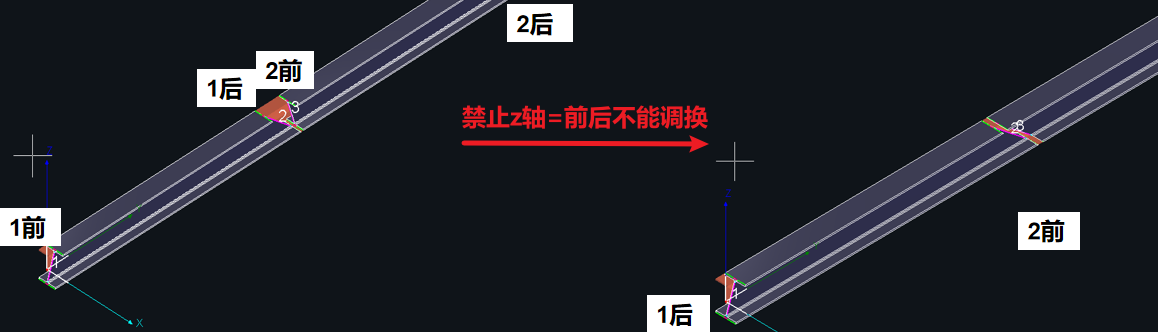

• • • 禁止Z轴旋转：排样时不允许零件沿Z轴旋转。在TubesT-H 型钢版软件中，该设置为“禁止X轴旋转”。

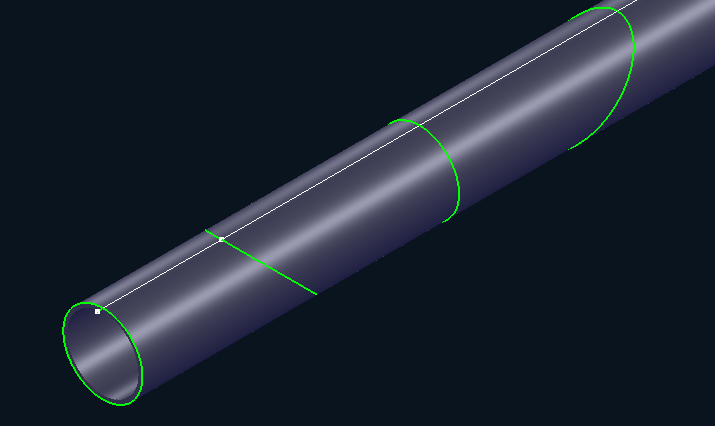

• • • 圆管旋转任意角度：如果是圆管零件则允许排样时沿Y轴旋转任意角度，以排出更省料的结果。该功能在TubesT - 7.1.57 版本后删除，默认勾选。

5、当有少量余料管材时，怎么利用？

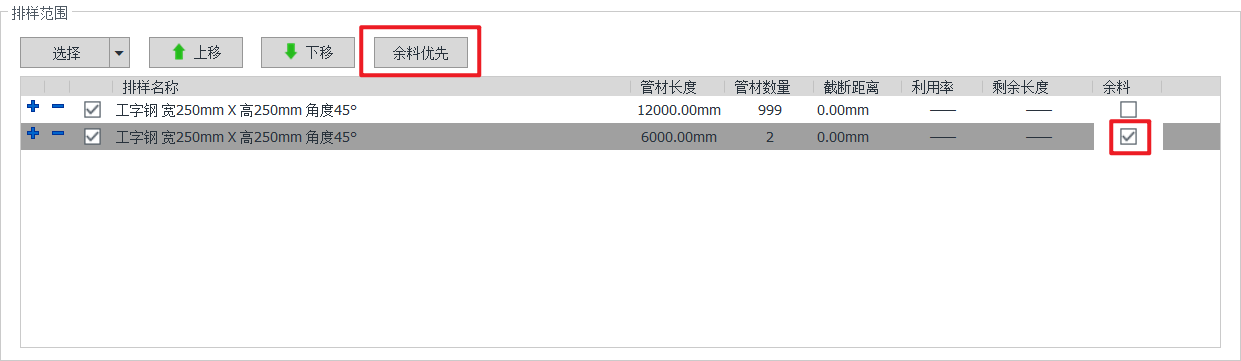

如果有少量管材余料，希望先排余料，再排整管，就勾选余料，然后点击<余料优先>将管材置顶。例如下图，软件会自动先排完3根1300的余料，再排6米的整管。

6、当对排样有特殊要求时，目前软件提供了什么功能？

• • • ** 以下功能，需要先需勾选【优先省料】才能使用

• • • 速度均衡：当同时排样的零件数量太多，希望快速排样时，可以勾选该功能，即可进行省料与速度的策略配比。该功能在 TubesT - 25V2 版本后删除，默认为“最佳效果”。

最佳效果：排样利用率最优，排样时间可能比较长。

极致速度：计算最快，越复杂的零件利用率可能偏低。

• • • 直切端面位置：当希望排样结果的首尾刀是直切时，可以使用该功能，可以提高管材利用率、减少加工刀路。

具体可以参考教程 《TubesT-优先首刀/尾刀直切》

• • • 尾部放入-短零件/长零件：对于避让、拉料等实现短尾料或零尾料的功能来说，需要将排样结果中的长零件或是短零件尽量排到最后。

以长零件为例：只要设置一个长度，判定多长的零件将被视为长零件，在自动排样得到较为省料的排样结果之后，软件会自动将长零件排到最后。

不同机型对排样有不同的要求，有的希望长零件在后，有的希望短零件在后。

具体请参考：

--《TubesT-自动排样-尾部放入长零件》

--《TubesT-自动排样-尾部放入短零件》

7、其他设置

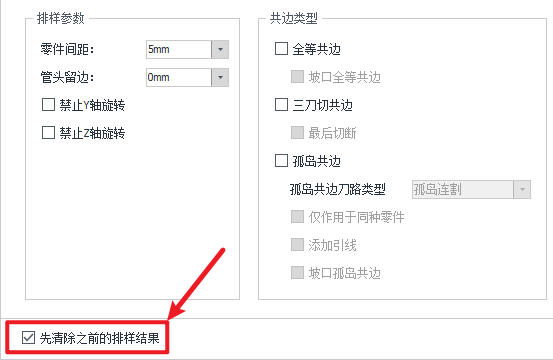

• • • 先清除之前排样结果：在之前的排样结果上，勾选该选项的话，则重新排样；不勾选该选项的话，则在该排样结果上继续排样。

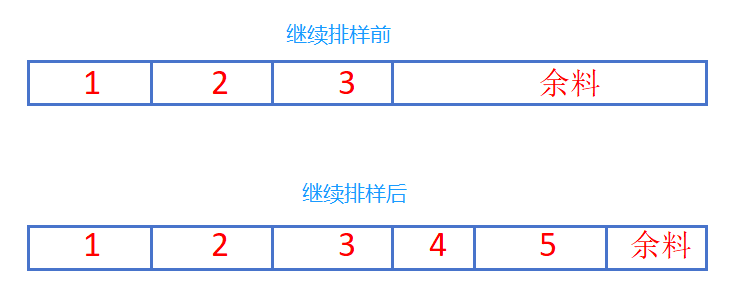

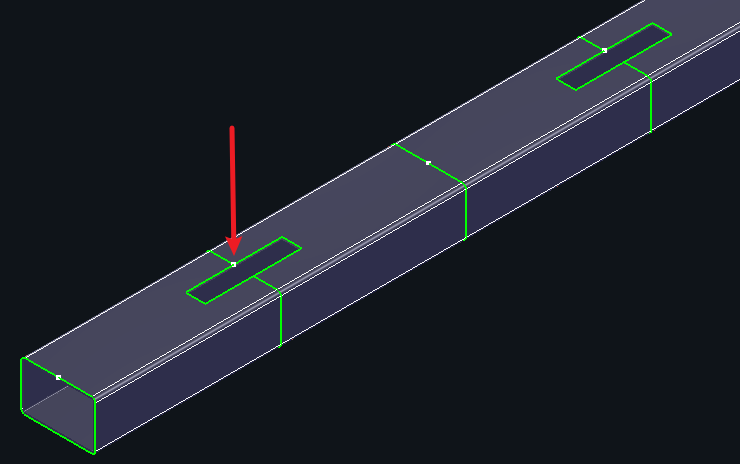

继续排样的含义为：

四、常见问题

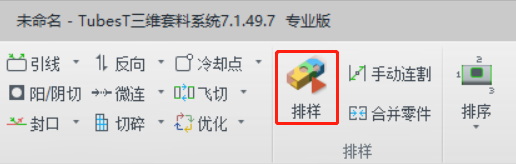

1、当排样结果不满意，怎么手动调整？

2、当排样结果对排样时长不满意时，怎么停止排样进程？

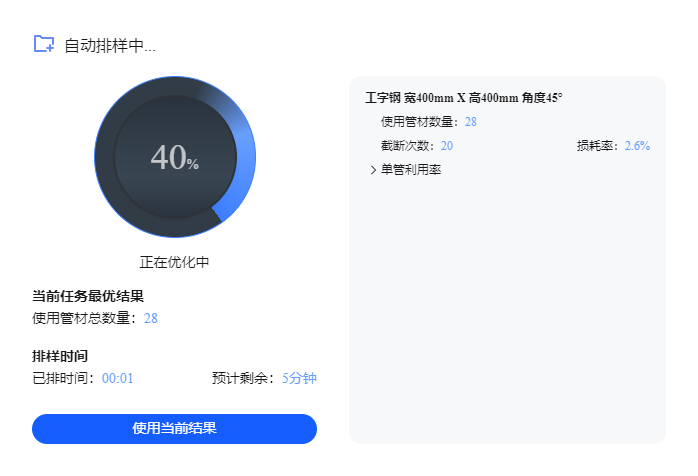

从7.1.39版本开始新增进度条，如果排样中点击停止，软件将在2min内退出排样算法，并保留当前最优结果。

2min内请勿强行结束程序。

如想手动停止，点击“使用当前结果”即可。

3、排样技巧

如果您觉得自动排样不够省料，或者排得比较慢，那么可以暂时采用视频里介绍的“自动+手动”的方式。具体请参考《TubesT-排样技巧》

4、坡口排样

特别地，对于坡口还有以下注意事项：

（1）坡口共边：

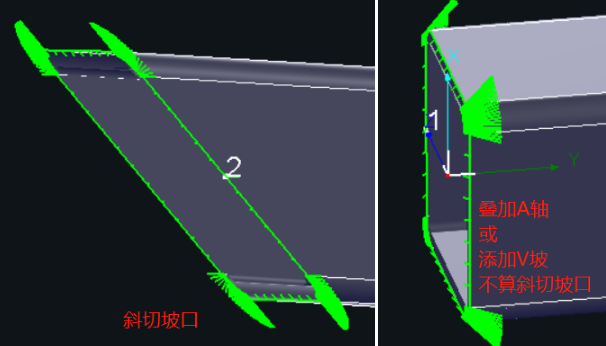

勾选“坡口全等共边”后，方管、圆管、角钢、槽钢、工字钢的斜切坡口支持共边。

注：直切刀路添加的坡口，不支持共边。

勾选“孤岛坡口共边”后，循环套料的以下坡口支持共边，刀序为单零件切割：

直接头：保留直切刀的V坡，不保留直切刀的V坡。

中心z接头：保留直切刀的V坡，不保留直切刀的V坡。

边缘z接头：V坡。

（2）坡口零件间距：

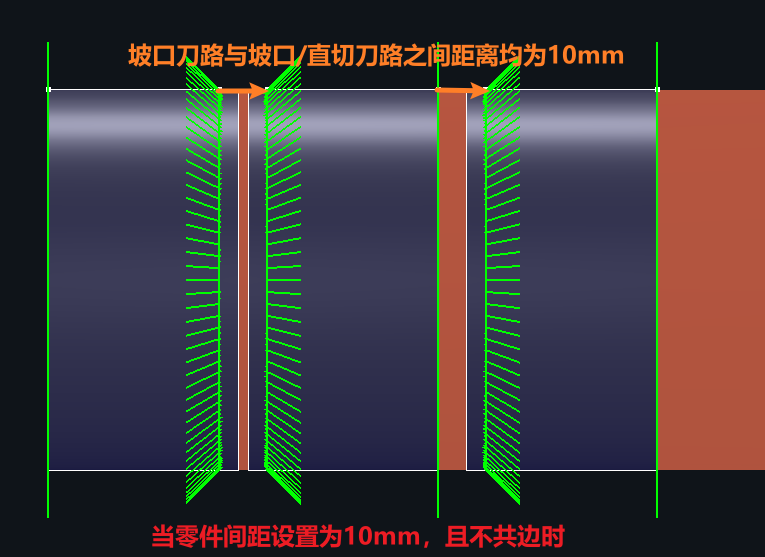

零件间距目前是按照刀路来设置的，暂时不考虑光的影响面。若有坡口零件，排样时请将零件间距值设置为大于壁厚*2+6。否则可能会影响坡口的切割效果。
