TubesT-绘制零件-V槽

一、简介

在主界面点<绘制零件>,进入TubeDraw界面。

按照TubesT的绘图规范,应该是先画主管,明确管材的截面类型和尺寸,然后才是用支管V槽切断等工具去掉废料,做出零件。目前套料软件里主要有以下V槽类型(截止到1.49.7版本TubesT)。

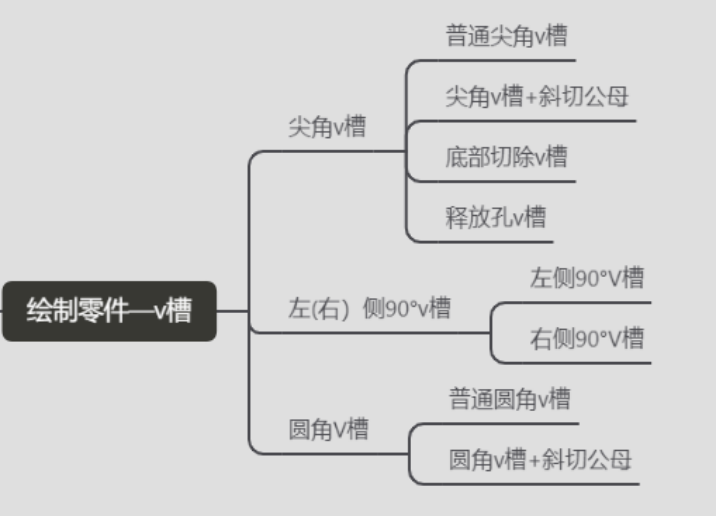

二、V槽的种类



三、应用场景

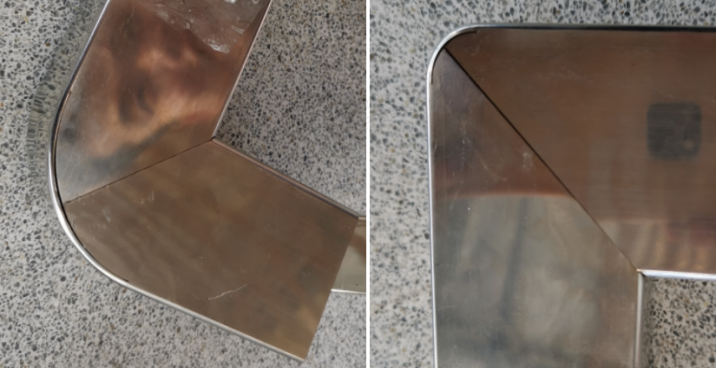

1、尖角v槽

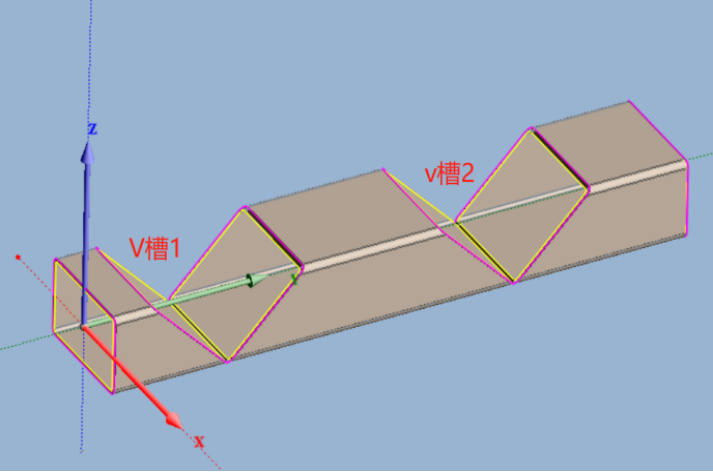

在绘制零件界面,V槽下拉菜单中的《尖角V槽》功能可以对所有零件截面生效,进行V槽拉伸切除,方便折弯成型。

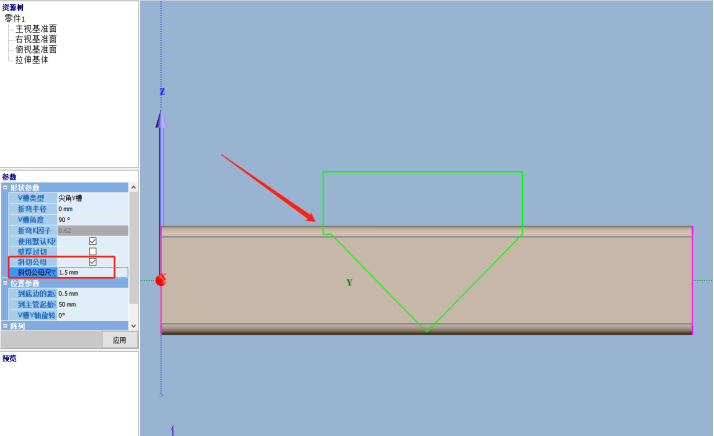

1.1 尖角v槽+斜切公母

使用<尖角v槽>的过程中,还可同时使用斜切公母,从而解决内直角壁厚位置所带来的干涉问题。

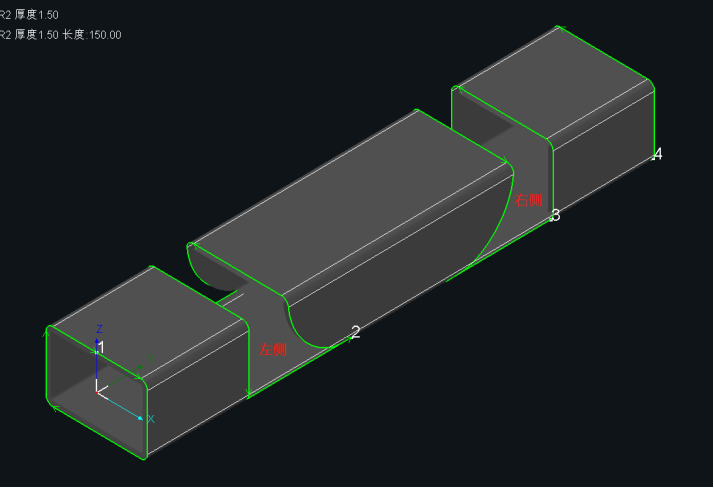

2、 左(右)侧90°v槽

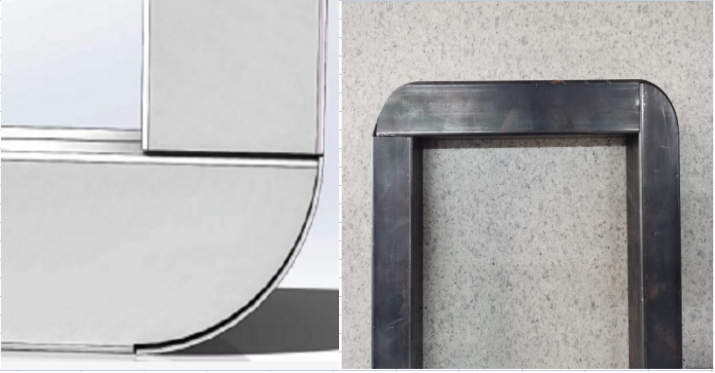

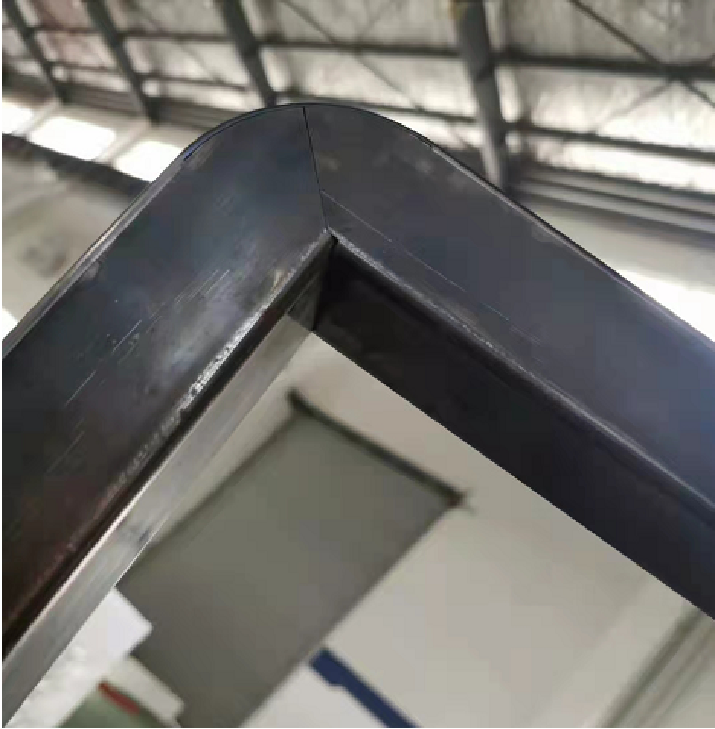

TubesT-左(右)侧90°V槽》V槽折弯后外径呈圆角状,内径呈直角状态,仅支持设置在矩形管上,且折弯角度只能设置为90°。



3、圆角V槽

在<绘制零件>界面,<尖角V槽>下拉菜单中选择《圆角V槽》,可以快速高效地生成相应加工刀路,方便折弯成型。

3.1 圆角v槽+斜切公母

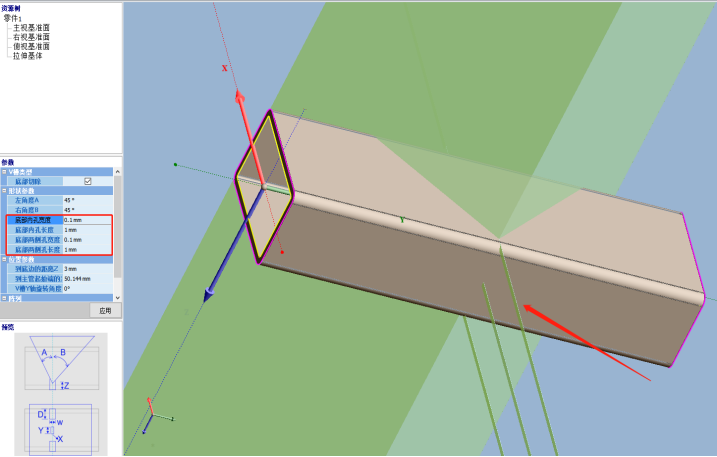

4、底部切除v槽

使用底部切除指的是V槽底部会切一个细长条,用于释放折弯应力,从而减小应力集中的一种工艺。(此种切除方式需结合实际应用场景来进行设置相关切除参数,如无实际应用经验建议使用<尖角V槽>)

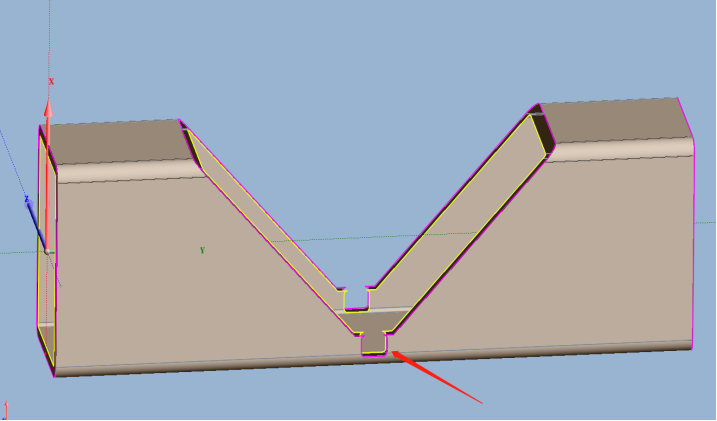

5、释放孔v槽

v槽底部的释放孔是为了避免直角v槽底边内壁干涉造成应力集中的一种工艺,相关尺寸大小可以根据v槽角度以及壁厚来视情况设置(相关释放孔参数设置需结合实际应用场景来进行设置,暂无具体参数可参考,如无特殊应用场景则建议使用<尖角V>槽即可)
