TubesT-绘制零件-自定义主管(支管)

简介

在主界面点<绘制零件>,进入TubeDraw界面。按照TubesT的绘图规范,应该是先画主管,明确管材的截面类型和尺寸,然后才是用支管V槽切断等工具去掉废料,做出零件。

对于一些特殊截面的主管(或支管)截面,可以选择使用软件自带的<智能绘图>进行绘制截面,或者是使用<自定义>主管做出管材截面。

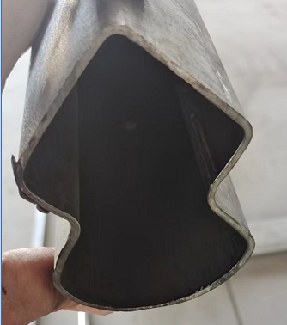

以下图截面类型零件为例,演示一下操作步骤:

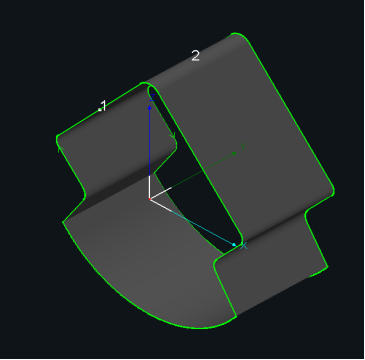

1、首先在CAD软件或其它绘图软件里,绘制一份单轮廓封闭轨迹线的零件截面,保存为dxf格式文件图纸。(一定得要单个轮廓封闭的轨迹线截面,不然导入生成不了)

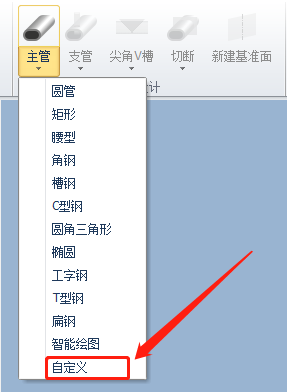

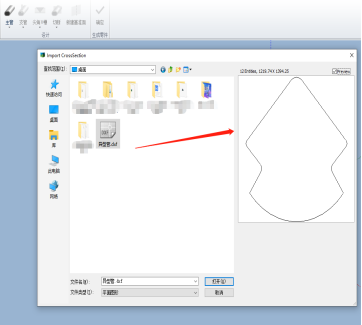

2、点击<主管>下拉菜单里的<自定义>,选择步骤一里绘制的dxf图纸文件,可以在做出预览框里看到预览图形,点击打开

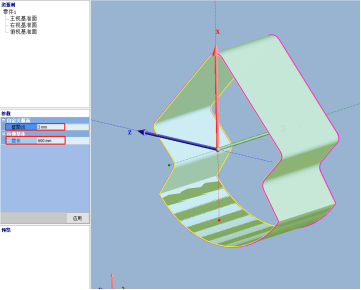

3、设置零件的壁厚和管材长度,点击应用即可。

再根据实际应用情况,选择设置支管或者切断即可,如果不需要则可以直接点击确定进入排样界面。

注意:异型管导入到排样界面后可根据实际加工情况,在<截面修正>下拉菜单里进行<旋转截面>,从而方便夹持加工。
