一、简介

在智能绘图中，可以通过尺寸来确定图形大小和位置。

二、修改方式

在智能绘图里，添加尺寸有两种方式：

（添加尺寸的优先级高于修改端点坐标）

1、修改端点坐标

选中绘制好的图形，可以在左侧信息栏看到相应的参数。

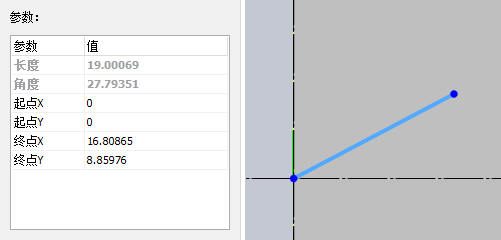

例如下图的直线，可见起点终点坐标、长度、角度的信息。

其中，起点终点坐标可修改；长度、角度不可以直接修改，因为他们是由起点终点坐标决定的。

**这里的数值更多是作为显示和参考，因为一旦添加了尺寸或者几何约束，图形的位置和大小就可能被改变，不再是数值设定的结果。

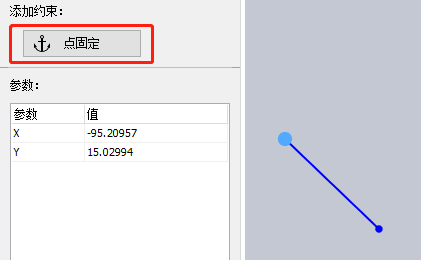

**但如果修改坐标之后，再对其做“固定”约束（包括点固定、直线的斜率固定等），这样的结果就不能被其他尺寸或约束改变了。

2、添加尺寸

（1）激活<添加尺寸>命令，先点图形，选中尺寸标注的对象，再点空白处，在弹窗里填写尺寸数值，按回车确定。

（2）根据点空白处的位置不同，可能自动生成不同的尺寸标注方式：

例如下图直线，标注的分别是长度、水平尺寸、竖直尺寸。

（3）除了对直线，也可对点与点、圆弧半径、圆半径、点与直线、直线与直线添加尺寸。

（4）需要标注角度时，可以选两条不平行线，也可以选择三个点（要求第二个点为角的顶点）。

例如标注圆弧的角度时，根据选点的顺序不同，标注的角度也不同。

（5）对于已经添加好的尺寸，双击数字可以再次修改。

（6）冗余的尺寸会显示为灰色，只做显示，不能主动修改。

例如下图，先设定了直线长度、水平尺寸，此时竖直尺寸必定是一个确定的值，所以最后添加的竖直尺寸只有显示作用。

三、尺寸列表

激活<添加尺寸>命令时，可以看到左侧的尺寸列表。

（1）默认每次添加尺寸，都是一个新尺寸，长度记为L、角度记为A。

（2）如果希望某一批尺寸用同一个数值，可以先选中某个“尺寸名”，然后再添加尺寸，之后就可以批量修改了。

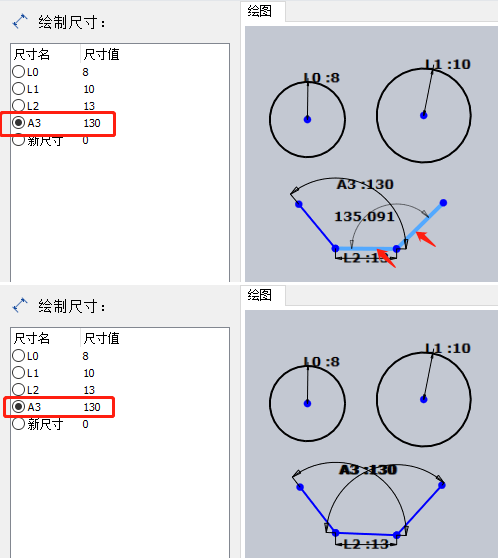

例如下图，先选中A3，再设置另两条线的角度，点空白处确认后，这个角度也用了A3的大小。

以后修改A3的尺寸值时，这两个角度会同步变化。

**尺寸类型不能混用。

例如，三角形的某条边尺寸是L0：120，此时希望顶角也是120°，在尺寸列表里选中L0再去标角度，并不能把角度也用L0表示。由于不是同类型的尺寸，软件会自动新增一个角度尺寸A0来标注顶角角度。

（3）点<确定>回到TubeDraw界面后，尺寸列表仍可修改。

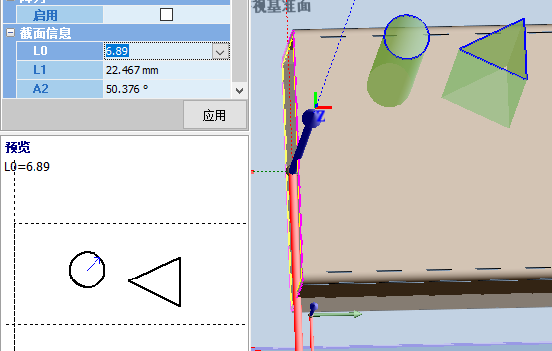

编辑某个参数时，预览中有相应的提示，能看出正在修改的是哪里。例如下图，能看出L0是圆孔的半径。

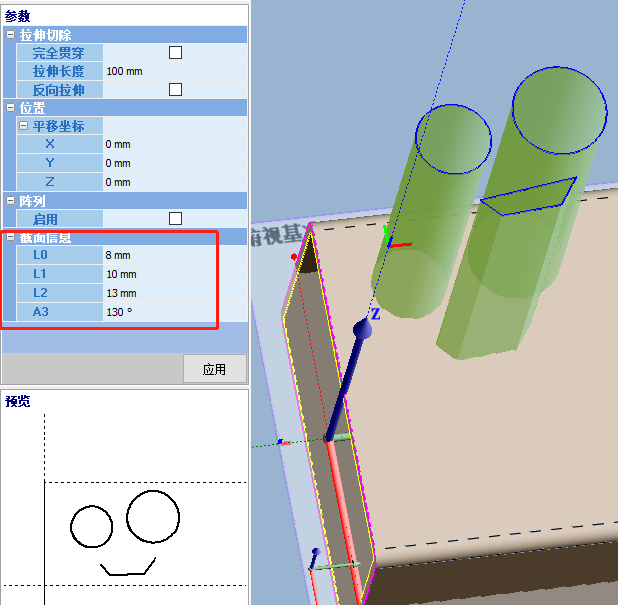

（4）尺寸列表里的尺寸名和尺寸值均可修改。在智能绘图里修改后，TubeDraw里也会显示修改后的名称。

如果修改名称后，不记得这个尺寸类型是距离还是角度，将鼠标放置到智能绘图里的尺寸列表处，就能看到类型提示了。

四、长度差、长度比

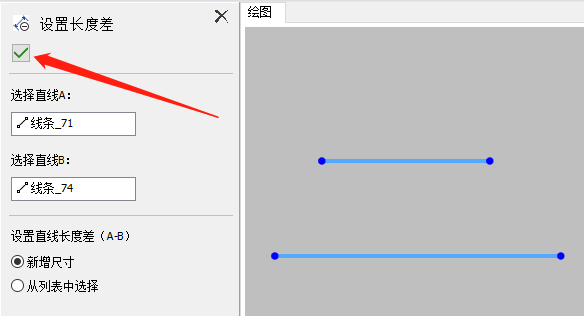

激活<长度差>命令，选择两条直线，点击小对勾之后，填一个数值。接下来这两条线将一直保持这个长度差。

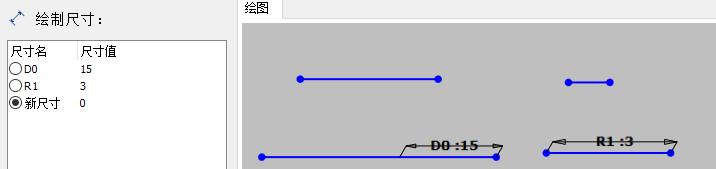

尺寸列表里可以看到，长度差记为D，长度比记为R，允许修改。

五、批量缩放长度

激活<批量缩放长度>命令，选择图形之后，信息栏里会显示这些图形相关的所有尺寸。

设置缩放倍数后，所有的尺寸会根据倍数变化。

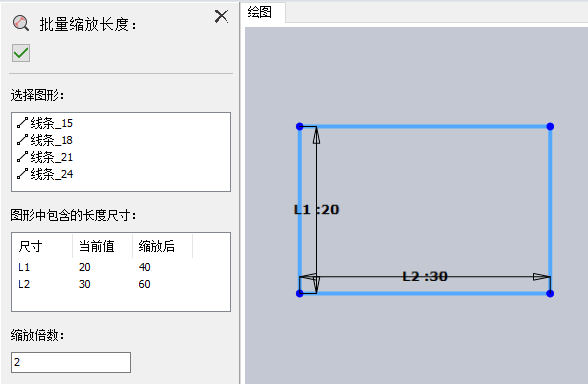

例如下图30*20的矩形，将会变成60*40的矩形。
