TubesT-绘制零件-智能绘图-几何约束

一、简介

平面草图的各图形之间存在一定联系,形成几何学上的限制,称为几何约束。

例如两条线“垂直”、两个圆“相等”,这些都算几何约束。



二、添加几何约束的方式

智能绘图里,添加几何约束有三种方式:

(三种方式殊途同归,怎么方便怎么用就行。)



1、绘制图形时自动添加

绘制图形时,会根据图形捕捉或者绘图工具的属性,自动添加相应的几何约束。

例如用<平行线>命令绘制平行线,就会自动生成“平行”约束关系。



2、先选中图形再加约束

先选择多个图形(按shift复选),然后在左侧信息栏设置图形之间的关系。

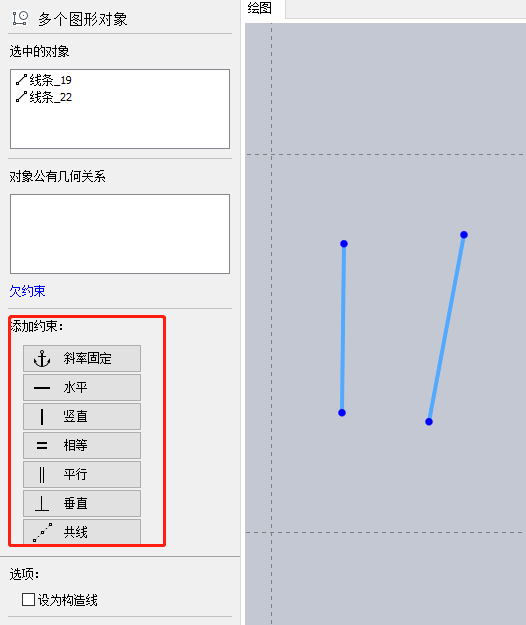

例如下图,选中两条线,可以设置关系为“平行”、“垂直”等。



3、先激活约束命令再选择图形

先激活“约束设置”里的某个约束命令,再点图形对象。

例如下图,先点“垂直平分”,然后依次点击123三点(中间的点必须排第一位),就能得到“垂直平分”的约束关系了。

这种方法,在选择图形时,是一组一组来选的。

比如要设置三条直线相互平行,先激活<平行>命令,

点直线1、直线2之后,就会完成一次约束命令(直线1、2平行),并将命令对象清零。

此时紧跟着点直线3,会发现直线3并没有与直线1、2平行,这是因为此时只有直线3一个对象,必须再点一次直线1,才能使直线1、3平行。



三、各约束的具体含义

1、水平、竖直

可用于直线;

可用于点与点的关系。



2、固定

对于点,是固定位置;

对于直线,是固定斜率;

对于圆,是固定半径。



3、合并

指点与点重合。



4、共线

可用于直线与直线、直线与点、点与点。



5、垂直平分

依次选择点1、2、3,点1在点2、3的垂直平分线上。



6、角相等

设置圆弧的圆心角相等。例如下图就是圆心角“角相等”+圆弧半径“相等”的效果。



四、其他细节

1、点击几何约束的标签,会高亮显示这个约束的图形。

2、点击选中几何约束的标签,按delete键可以删除该约束关系。

3、点击图形,左侧信息栏会显示图形的所有约束。可在约束的右键弹出式菜单中查看或删除约束关系。

4、在<显示>里,可以隐藏某个或全部标签。

5、当约束冗余时,标签会变为黄色,但是不影响图形生成拉伸特征;当约束冲突时,会有弹窗提示,不允许加冲突约束。
