在主界面点<绘制零件>,进入TubeDraw界面。
按照TubesT的绘图规范,应该是先画主管,明确管材的截面类型和尺寸,然后才是用支管、V槽、切断等工具去掉废料,做出零件。
在绘制主管和支管时,可以通过<智能绘图>画出二维草图,再拉伸凸台或拉伸切除。
绘制主管的草图时,不需要选择草图平面;
绘制支管的草图时,必须选择草图平面:可以是默认的三个基准面,也可以是一个新建的基准面。
进入智能绘图,利用“直线”、“圆弧”等绘图工具作图。
绘制直线时,按shift可以画水平、竖直、45°的线。
“矩形“、”圆角矩形“等预置模板改尺寸参数可以直接使用,另外,还可以自己添加模板。
二维草图主要靠“几何约束”和“尺寸约束”来确定图形的形状和位置。
例如上面这个图形,需要具备以下关系:
横线“水平”、竖线“竖直”、圆弧与竖线“相切”、圆弧的圆心将横线“垂直平分”、横线竖线圆弧的端点“合并”。
竖线长度“20mm”、圆弧半径“20mm”。
圆弧的圆心位置“固定”。
当具备上述的约束之后,图形的形状和位置就被彻底限制了,图形随之变为黑色;如果还能改动则为蓝色。
当智能绘图界面一片空白,什么图形都没有时,<确定>按钮置灰不可用。
绘制好草图之后,点击<确定>按钮,将草图作为主管支管使用,开始拉伸。
如果点右上角的叉号,则代表放弃当前草图,退回到TubeDraw界面。
点击<确定>按钮之后,自动回到TubeDraw界面。
左下角会有草图的预览图。如果草图里有尺寸,那么在TubeDraw界面会列出草图中的尺寸,允许直接修改数值。

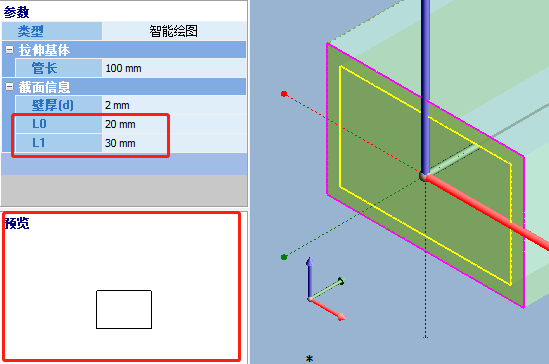

例如绘制了一个矩形草图作为主管,
回到TubeDraw界面后,左下角有预览图,且允许直接修改L0和L1两个尺寸参数。
除了这种修改尺寸的方式,如果是支管的草图,还可以在资源树中点击对应的草图,回到智能绘图界面做修改。
左上角的四个按钮依次为:新建、打开、保存、另存为。
草图可以保存成mzb格式文件,用于再次打开,或者作为模板。

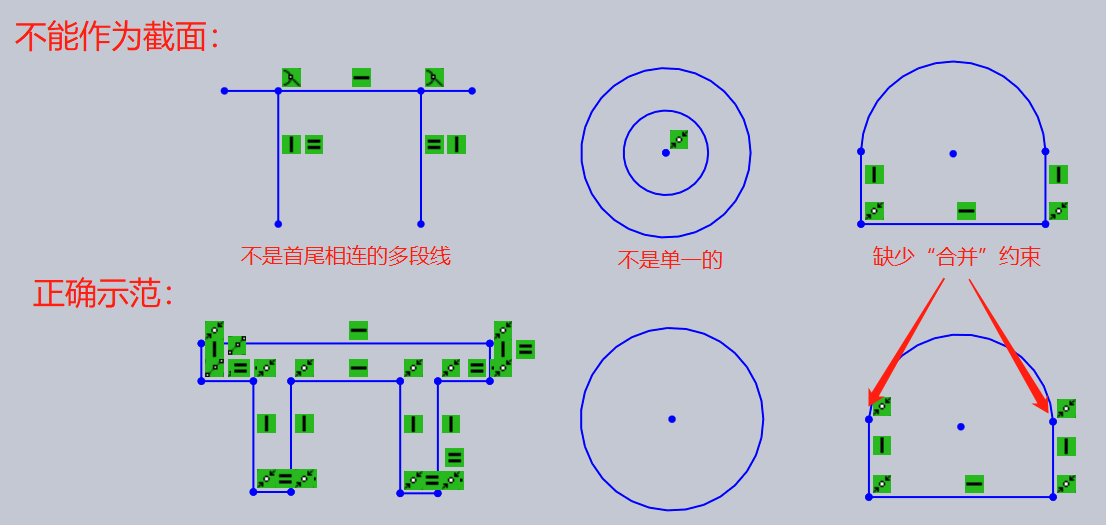

(1)绘制主管:草图可封闭也可以不封闭,但要求必须只有一条顺次连接的多段线,每段直线和圆弧的端点必须含有“合并”约束。否则会提示“当前图形不能作为截面,请修改”。
(2)绘制支管:如果绘制的图形不封闭,则会自动首尾相连;连接后面积为0的支管不生效;多个图形交叉则求并集。
(3)按shift复选图形;从左往右框选:全包含才被选中;从右往左框选:部分包含就会被选中。
(4)按ESC键或者点<选择>来退出当前命令;
(5)选中图形,可以用鼠标右键执行复制和粘贴命令。
