在主界面点<绘制零件>,进入TubeDraw界面。
按照TubesT的绘图规范,应该是先画主管,明确管材的截面类型和尺寸,然后才是用支管、V槽、切断等工具去掉废料,做出零件。
必须在主管“应用”之后,才允许用支管功能开孔。.
支管相当于拉伸切除,重点在于形状、旋转、平移、阵列、拉伸方式五部分。
支管形状可选预置的几种(包括圆、矩形、腰型、椭圆),也可以用智能绘图,或者用一个画好的DXF图。
例如,要给矩形管开一个方孔,用预置的矩形,填入方孔的宽、高和倒角半径。
例如,开一个扇形孔,就需要用智能绘图画出扇形,或者使用一个画好的DXF图。

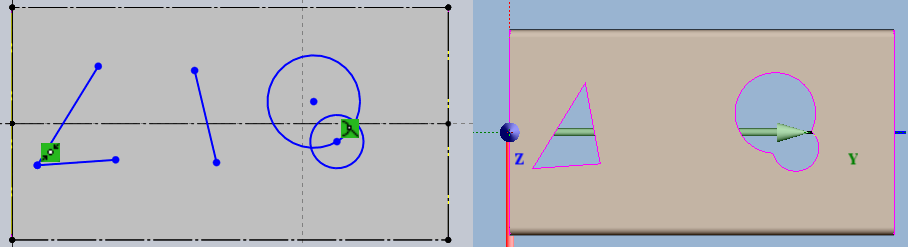

**需要注意的是,智能绘图绘制支管时,如果绘制的图形不封闭,则会自动首尾相连;连接后面积为0的支管不生效;多个图形交叉则求并集。
支管默认沿Y轴方向,可以通过参数调整。X向旋转是指绕X轴旋转,Y向、Z向同理。
假如想在矩形管的左右两个面上开孔,就需要设Y向旋转为90度,另外X向Z向旋转都为0度。
需要注意角度的定义。例如下图,工程图标注的角度是60度;但实际上,我们要填入的是绕X轴旋转的角度,90-60=30,也就是X向旋转应该填30度。

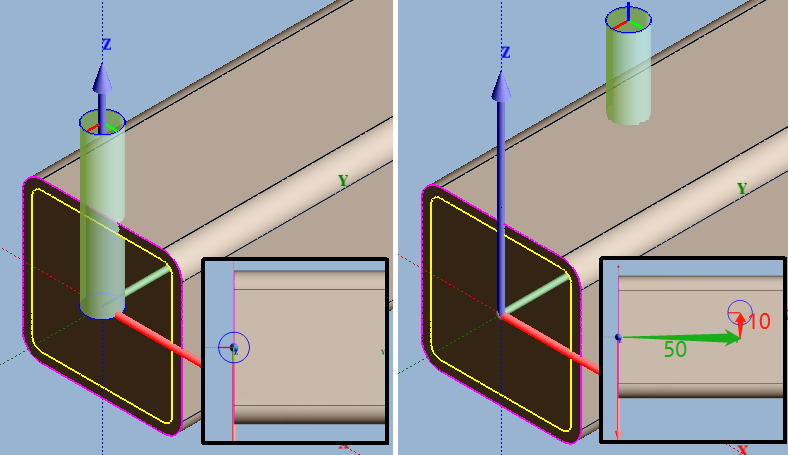

平移坐标为0时,支管的中心在坐标原点。修改平移坐标使支管移动,例如,X平移-10,Y平移50,实际效果是这样的。
启用阵列,可以阵列当前的支管。
偏移量是指支管沿X轴或Y轴偏移的距离。例如下图就是在矩形管面上,阵列6个圆形支管。
偏移量允许填负数,代表向负方向阵列。
如果主管是圆管,阵列方向则是角度和Y轴。

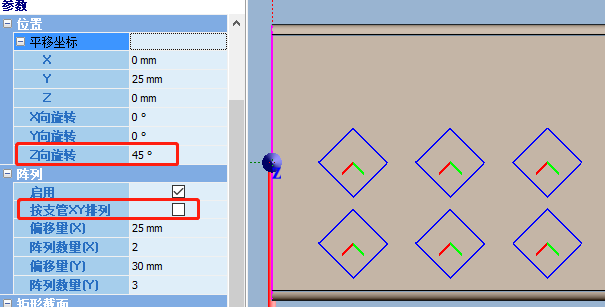

是否“按支管XY排列“的区别主要体现在支管经过旋转之后。

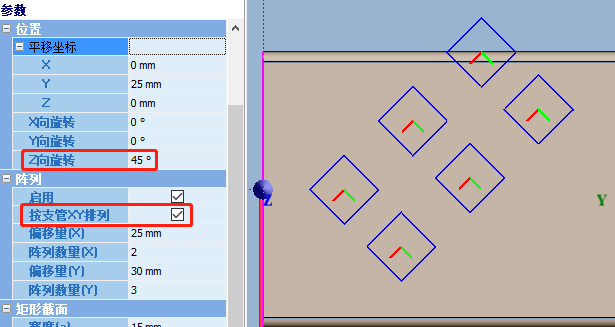

例如下图,当矩形支管绕Z轴旋转45度之后,勾选与否的影响是很明显的。
支管拉伸切除的长度可设;可选“贯穿”或“反向”。
