TubesT推出的【绘制通用坡口零件】功能,可以在用户在没有.step*等三维图纸文件的情况下,参数化生成加工刀路,节省用户的绘图成本和人工开坡的工序,提高加工效率。
TubesT:25V2.1 及以后版本可以使用该功能。

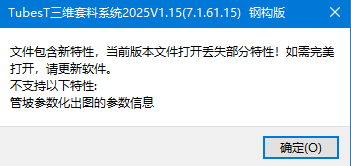

注:TubesT1.61(即25V1.x)版本支持打开 25V2.x 版本生成的yxy文件,更低版本无法打开。
新功能生成的零件点击编辑(即小铅笔)在1.61版本中将进入TubeDraw界面而不是绘制坡口界面,因此1.61版本无法编辑坡口。

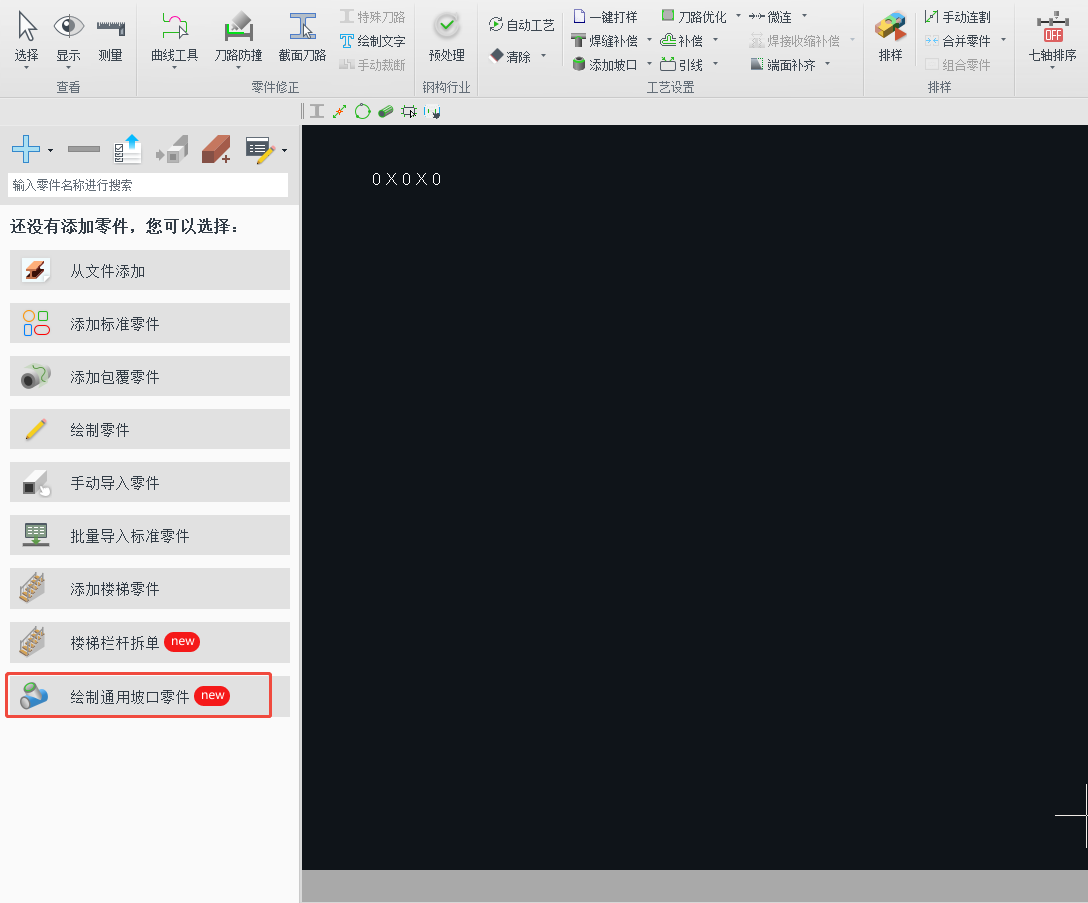

点击左侧【绘制通用坡口零件】,即可进入坡口零件新建页面。

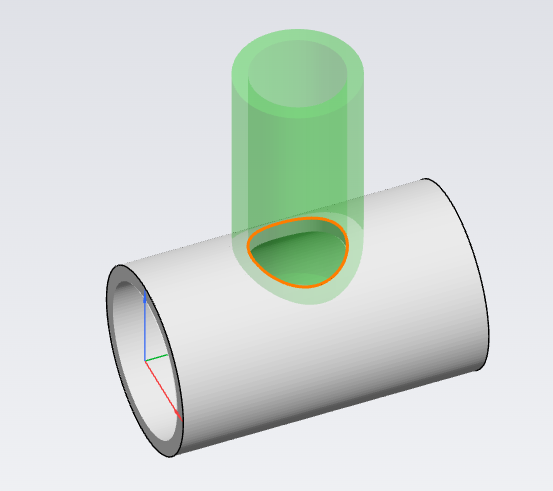

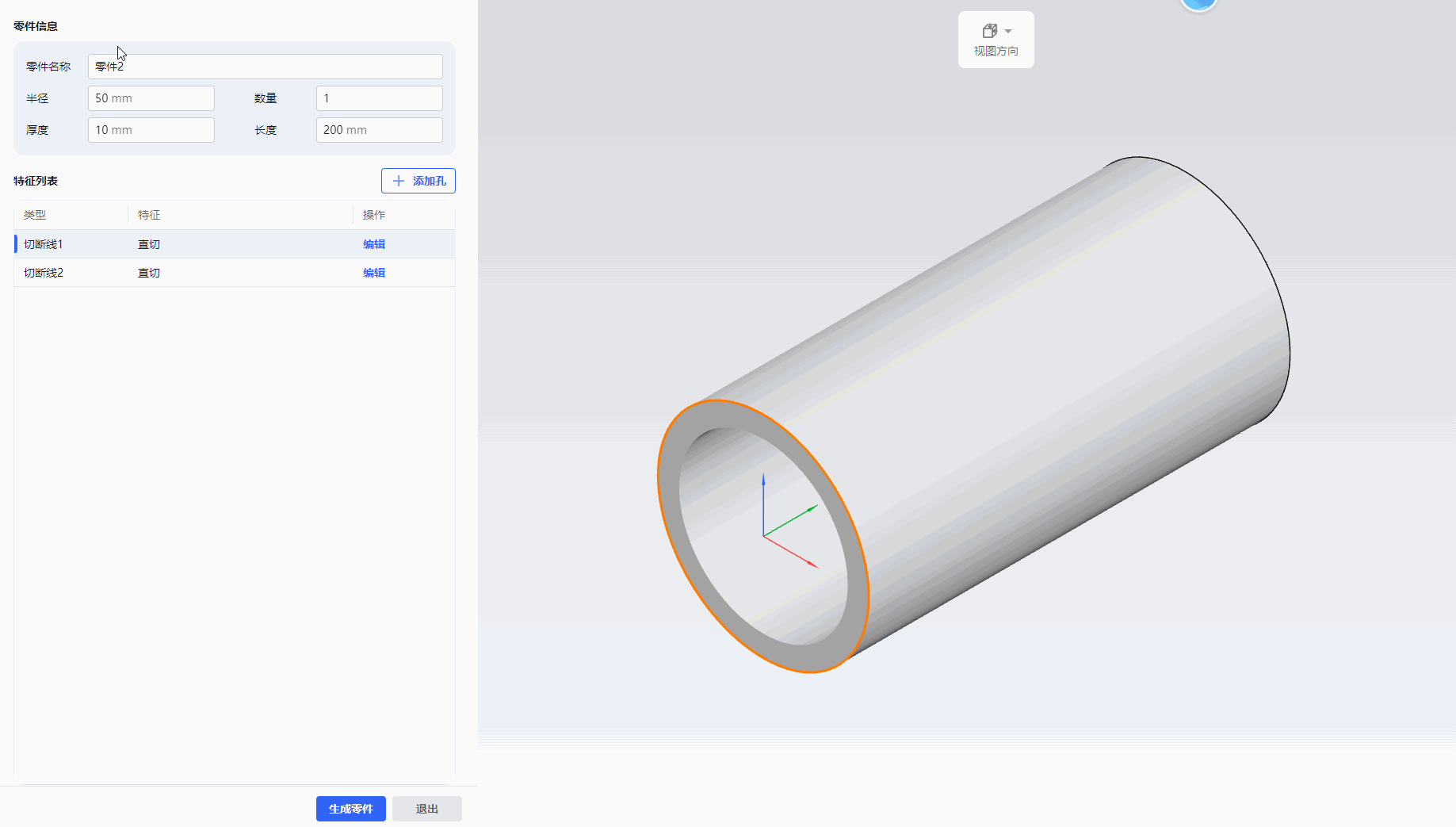

左侧是坡口相关的参数配置项,右侧会实时生成对应的零件预览图。
在预览时,您可以自由放大/缩小、拖动零件模型。
操作 | 效果 |
滑动鼠标滚轮 | 缩小放大预览模型 |
按住滚轮拖动 | 旋转预览视图 |
按住鼠标右键拖动 | 拖动预览视图 |
点击【视图方向】 | 快速将模型切换到指定视图角度 |
(1)支持绘制管型、孔型:圆管、圆孔 (软件默认,无需填写)

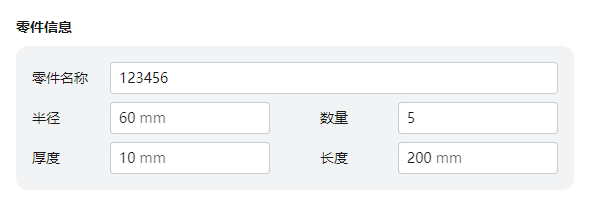

(2)填写零件基本信息:

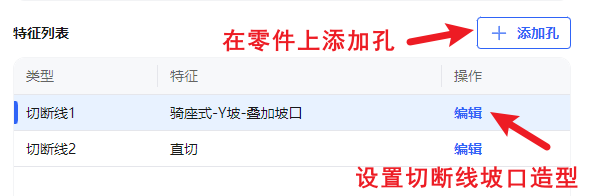

(3)编辑零件切断线、管面孔特征:
在属性列表中,点击按钮,即可进入对应弹窗。
(1)切断线:
①拼接样式

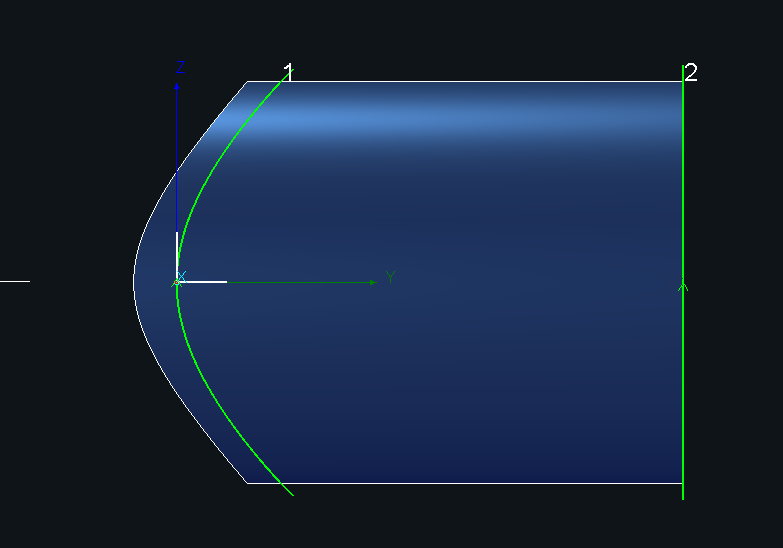

样式 | 场景 | 预览效果 | 刀路效果 |
![]() |

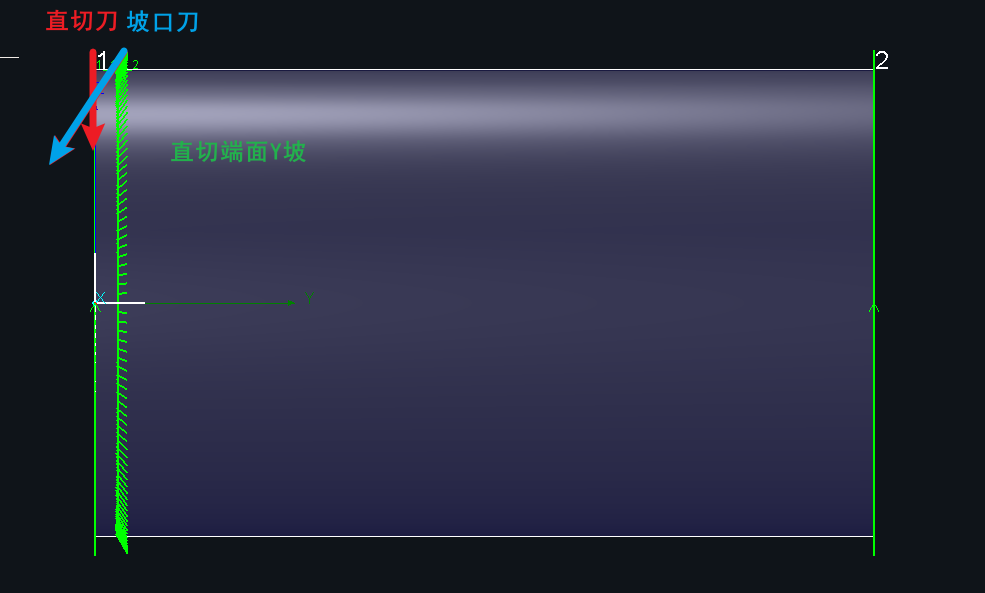

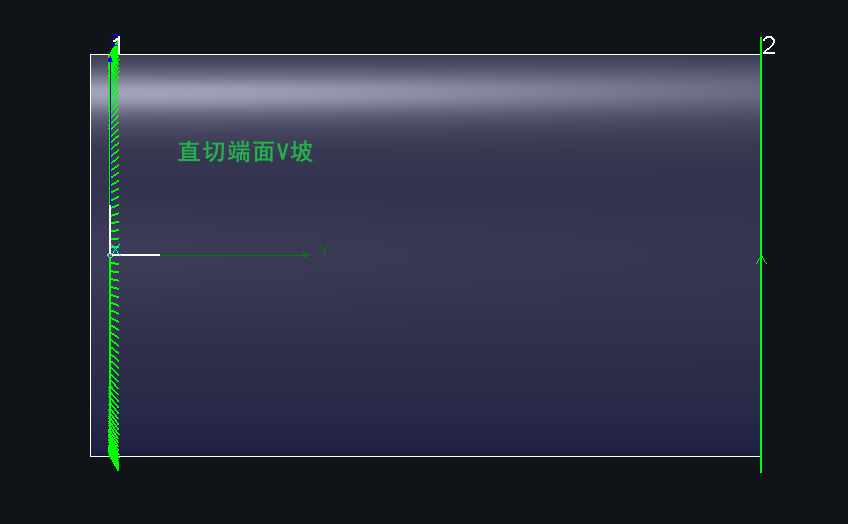

通常用于和法兰装配。 可设置切断线坡口类型为V坡和Y坡。 |
![]() ![]() |
|
![]() |

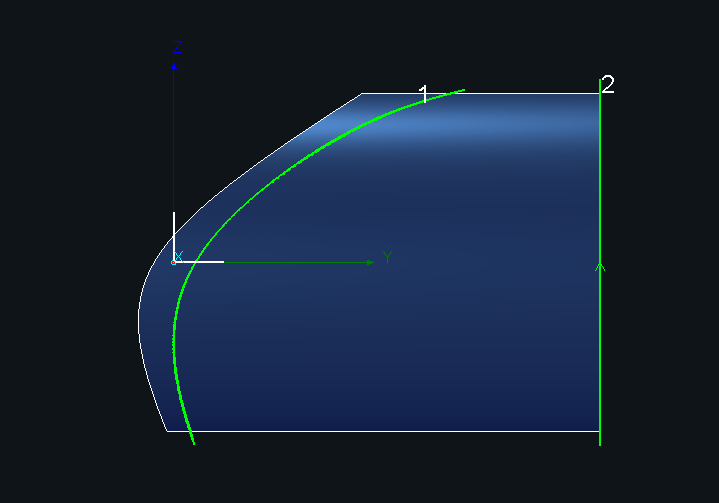

通常用于将当前零件和圆管装配。 可设置管间夹角、Y向旋转角度、切断线坡口类型为V坡和Y坡。
注意:25V2版本接头类型只支持骑座式。仅V坡支持设置为定点坡口或叠加坡口,Y坡默认为叠加坡口。
|
![]() ![]() |
②主要参数
参数 | 释义 | 图示 |

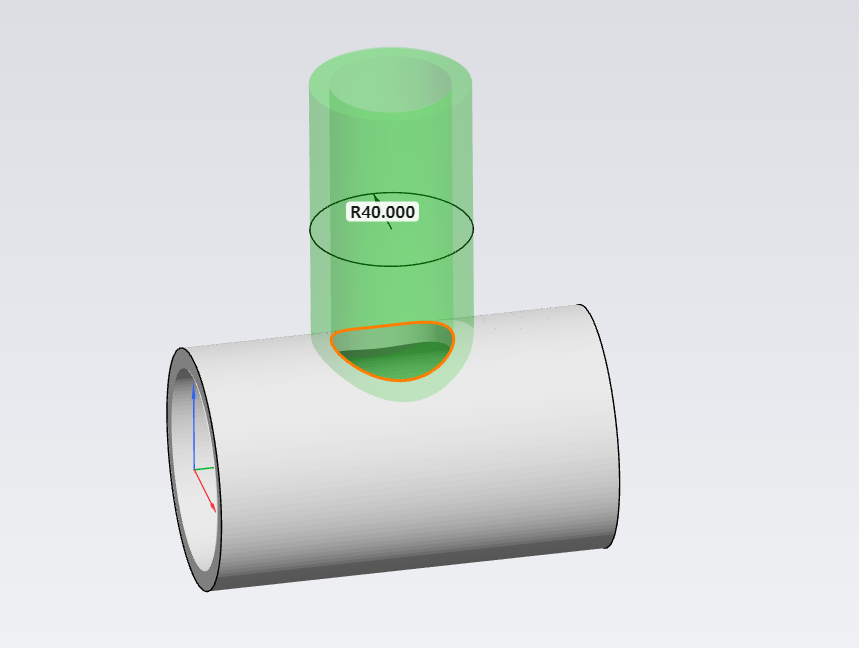

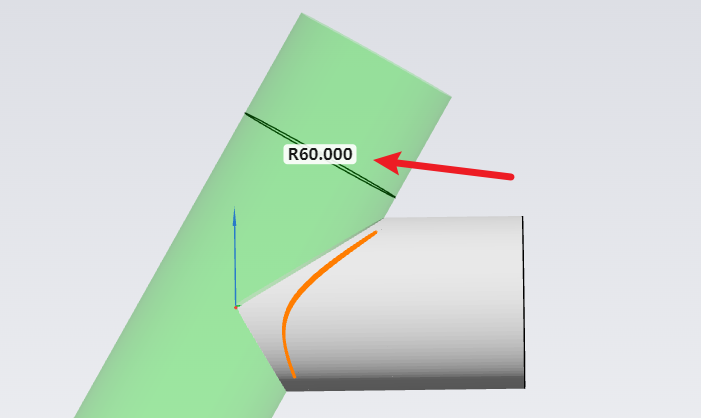

装配管半径/直径 |
当前零件所装配管材的外壁尺寸。以此装配管尺寸对零件做拉伸切除。 可以选择填写半径或直径,配置方法请参考《圆管显示直径》。 |
|

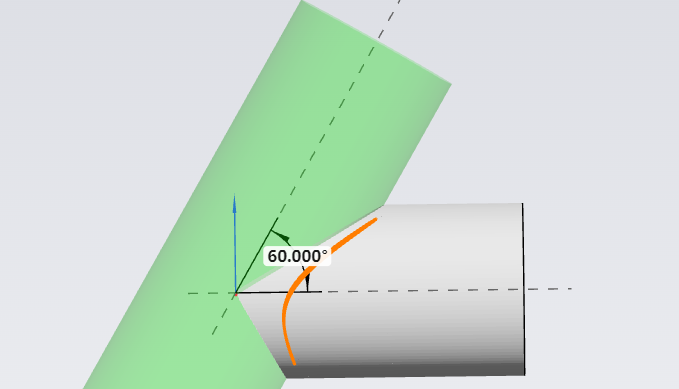

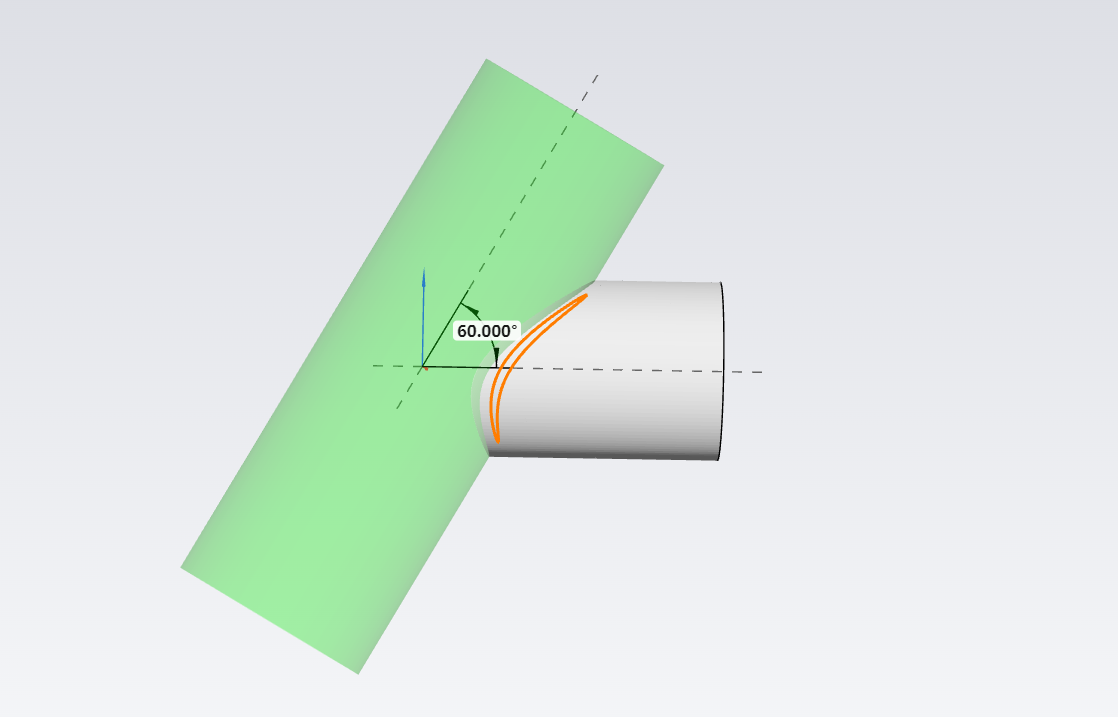

管间夹角 |
两个管在装配时的夹角。 |
|
Y向旋转 |
绕 Y 轴的空间转动,默认为0° 参数区间:[-180°,180°] ,完成输入后右侧窗口实时预览旋转效果。 |
|

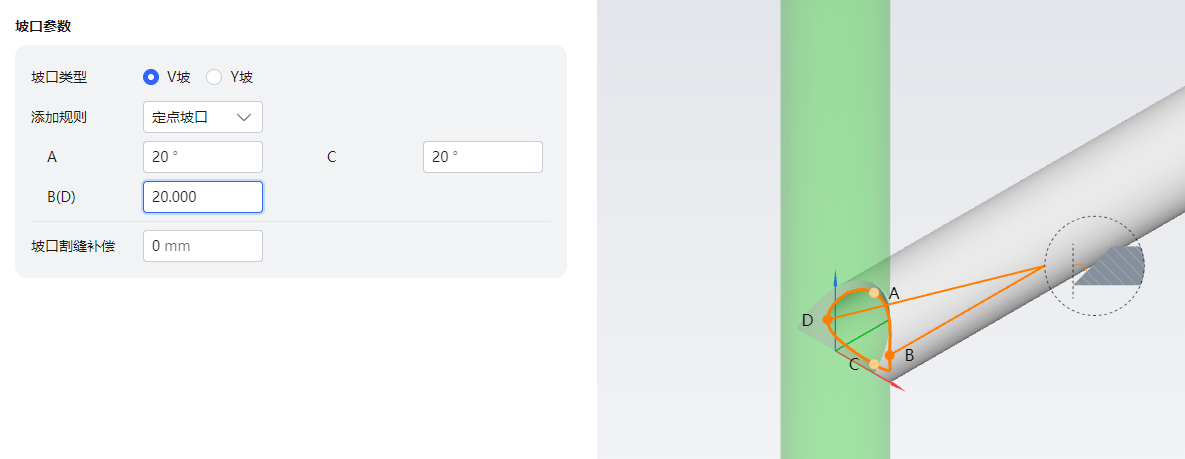

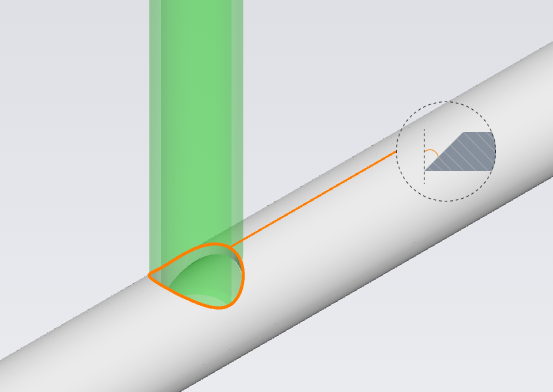

定点坡口 |
分别填写截面法向量和轨迹切线的夹角角度,留出角度不同的焊接缝隙。 |
|

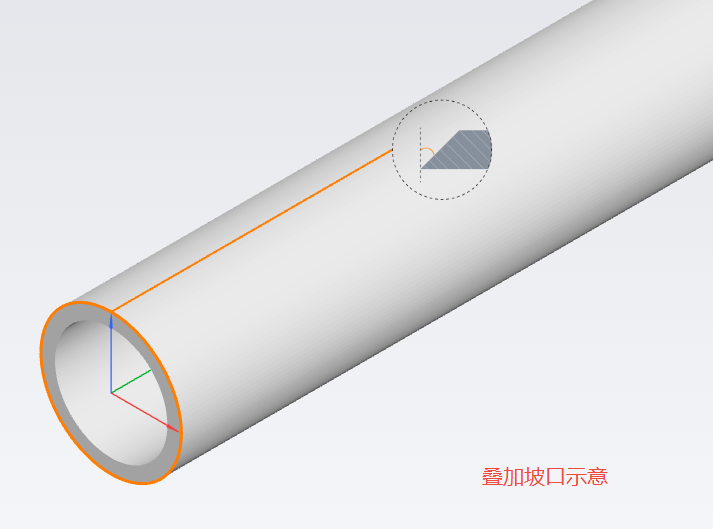

叠加坡口 |
可以在尽量紧贴的基础上,留出均匀的焊接缝隙。 夹角设置的坡口默认45°。 |
(2)管面孔:
①接头类型

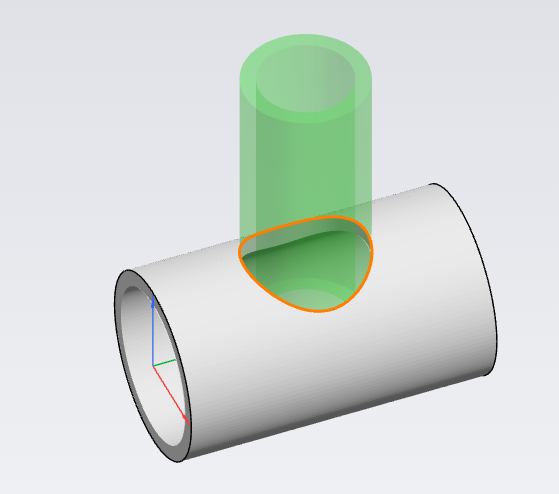

样式 | 预览效果 | 刀路效果 |
![]() |

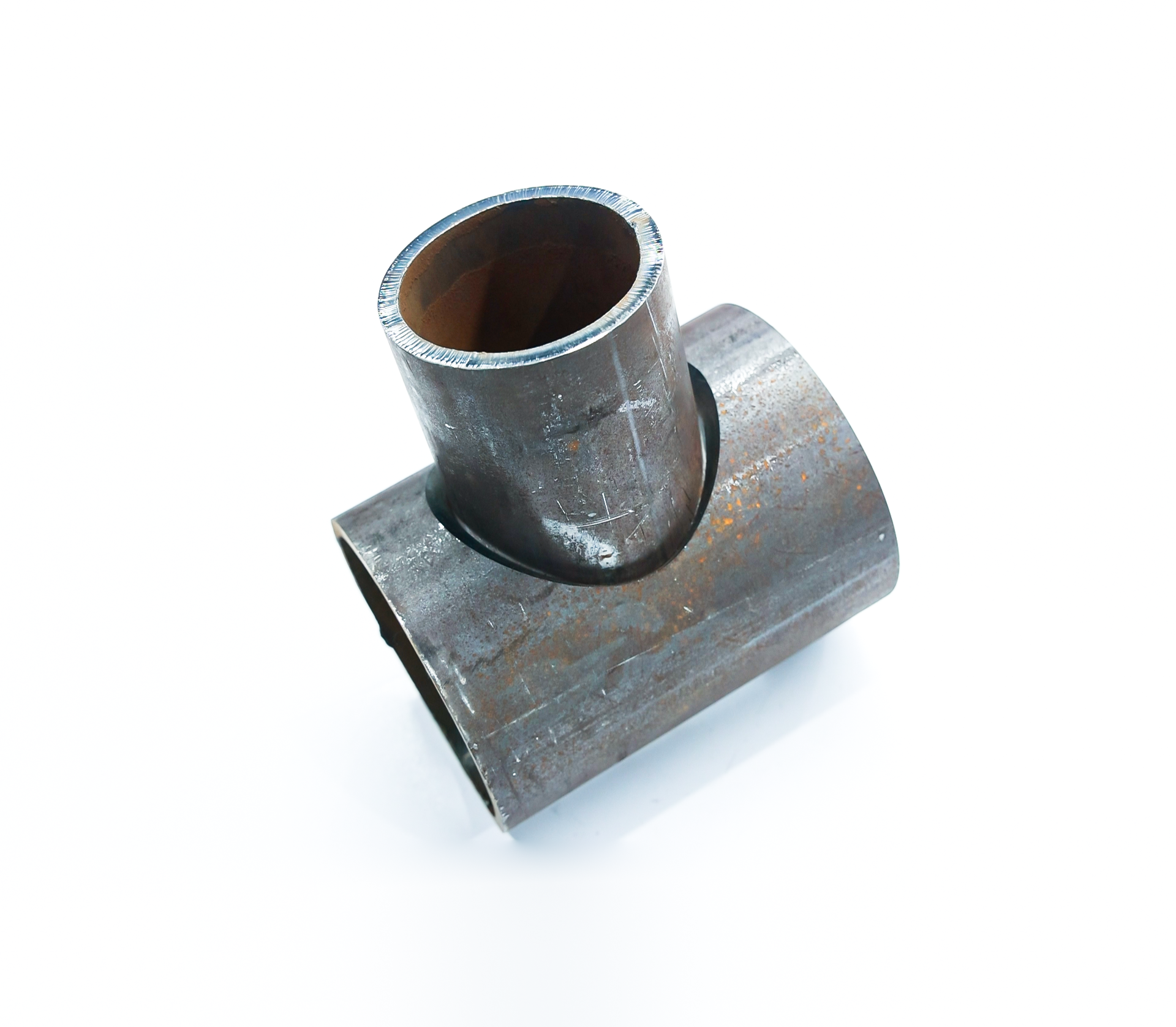

骑座式只支持V坡; |

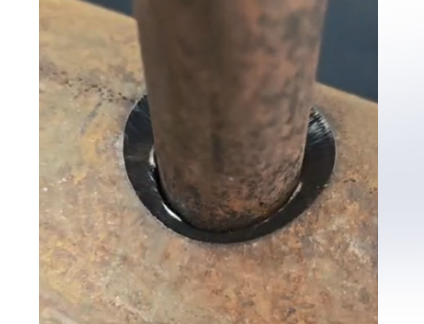

支管的内轮廓与零件上孔的外轮廓贴合 |
![]() |

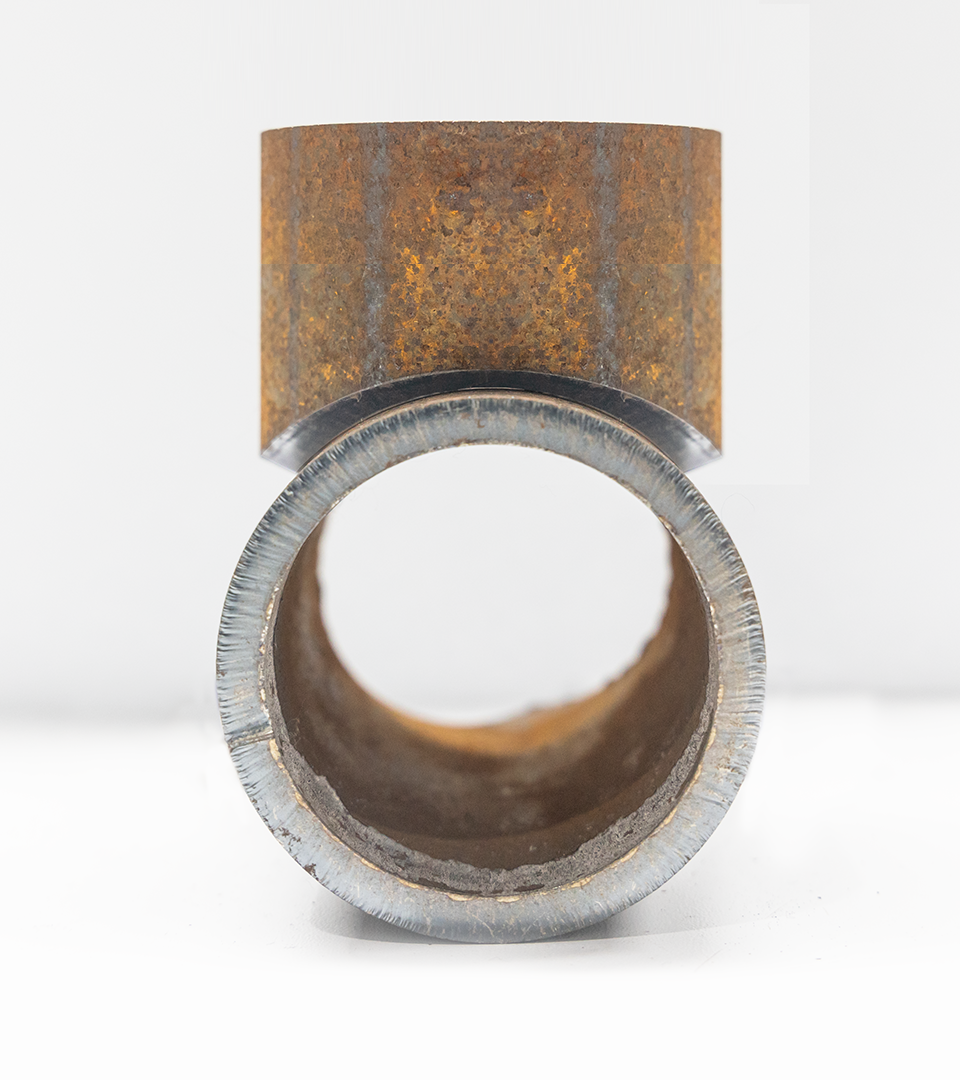

插入式可选V坡或Y坡。 |
支管的外轮廓与零件上孔的内轮廓贴合 |
②主要参数
参数 | 释义 | 图示 |

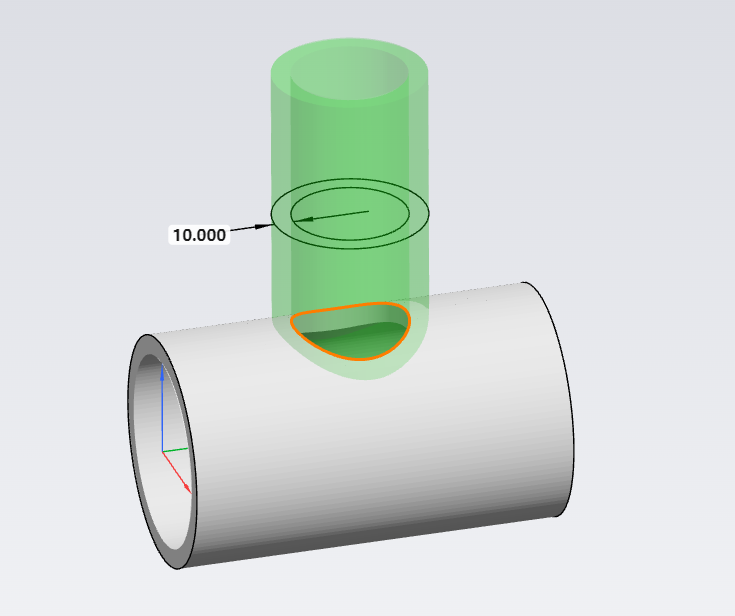

装配管半径/直径 |
当前零件被插入支管的外壁尺寸。 以“支管的半径/直径和壁厚”做拉伸切除。 可以选择填写半径或直径,配置方法请参考《圆管显示直径》。
|
![]() |
装配管壁厚 | 支管的壁厚,单位是毫米(mm)。 | ![]() |

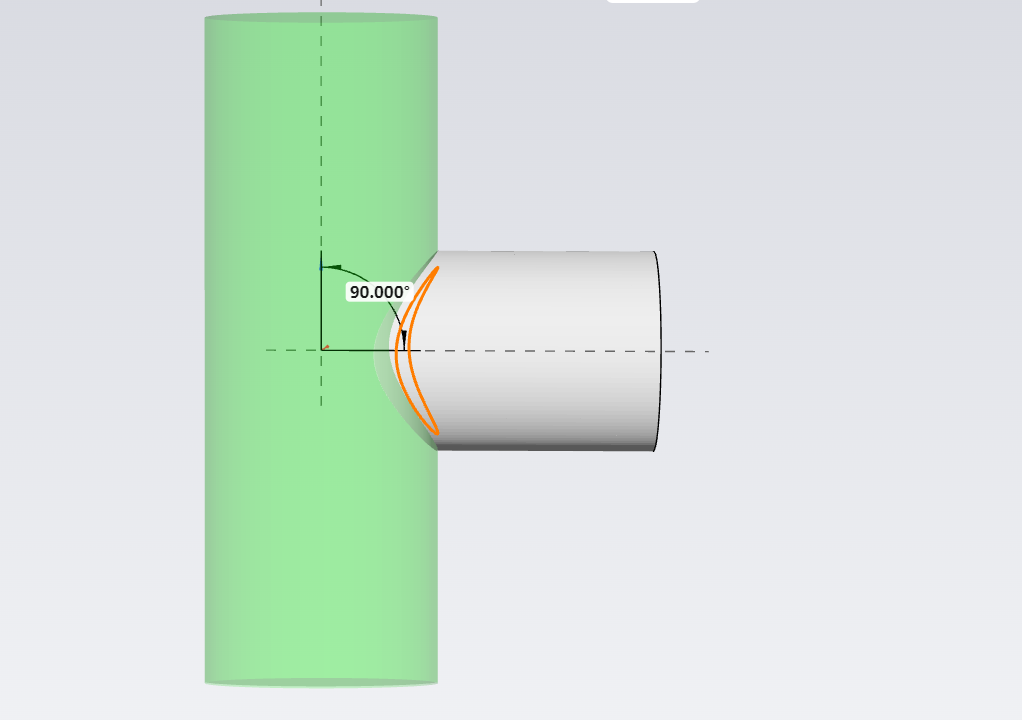

管间夹角 | 两个管在装配时的夹角。 | / |

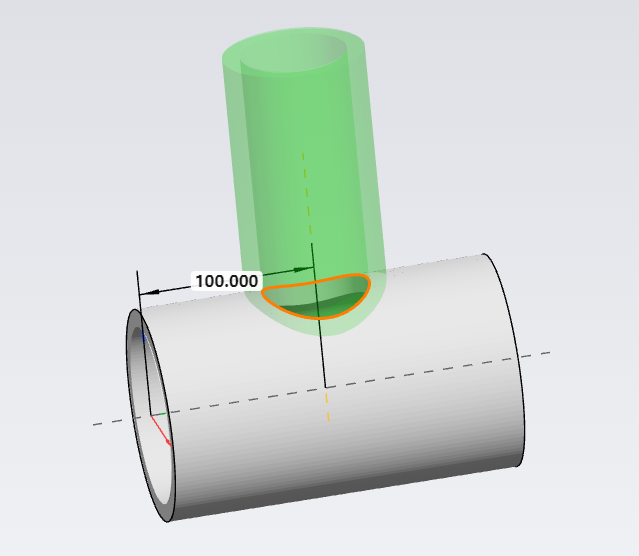

距理论原点距离 |
用于设置孔在零件上距离左端面的远近。 指支管轴线和主管理论原点的距离。 |
![]() |

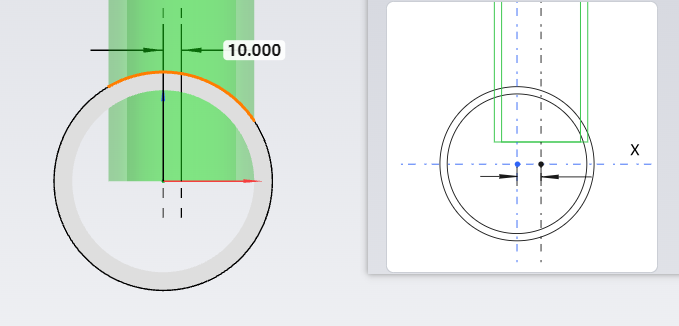

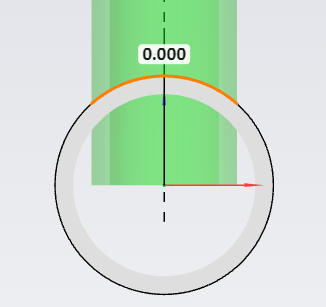

偏移中心 |
用于设置孔是否要开在零件的中心位置。 指支管轴线和主管轴线的最短距离(仅插入式开放此参数) 切换到主视图效果会更直观。 |
![]() ![]() |

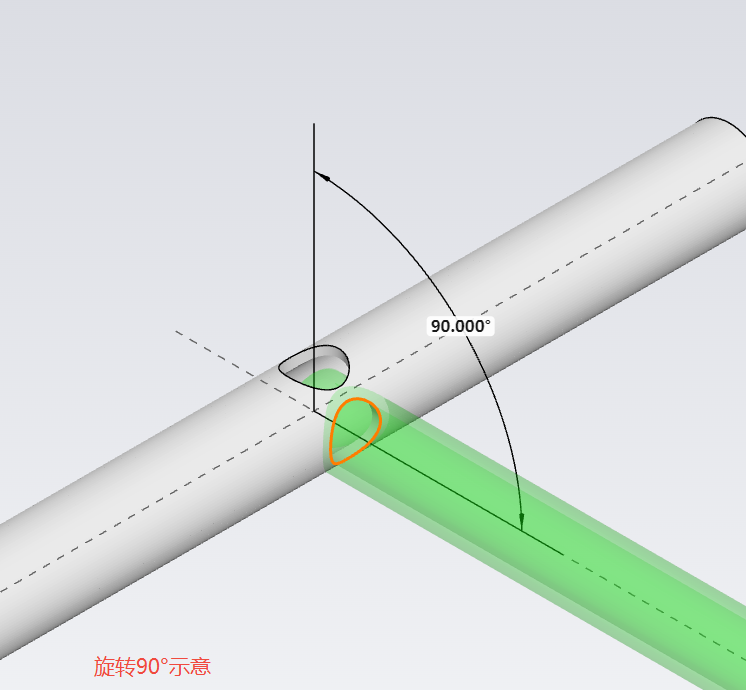

Y向旋转 |
用于设置孔开在零件的上下还是两侧。 指绕 Y 轴的空间转动,默认为0°,参数区间:[-180°,180°] 。
|
![]() |

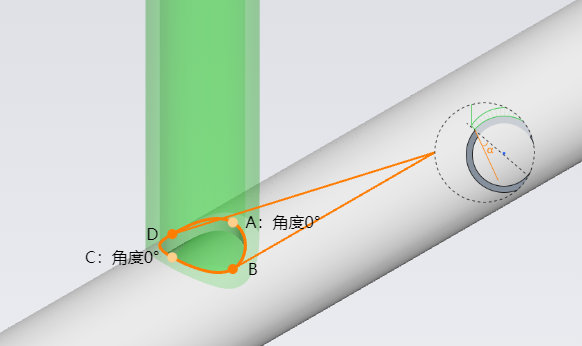

定点坡口 |
(与骑座式搭配):填写截面法向量和轨迹切线的夹角角度,设置角度后对四个点生效,留出角度相同的焊接缝隙。 |
![]() |
叠加坡口 |
(与插入式搭配):基于支管轴线和轨迹切线的夹角设置的坡口,默认45°,留出焊接缝隙。 |
![]() |

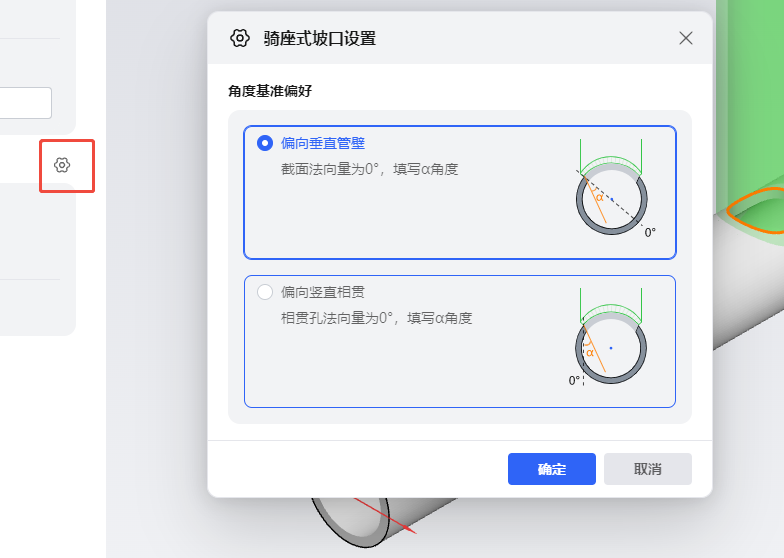

补充:如果接头类型选择的是【骑座式】,可以点击右侧齿轮按钮,对【骑座式坡口设置】的角度基准偏好进行设置。
