TubesT-特殊刀路

一、功能介绍

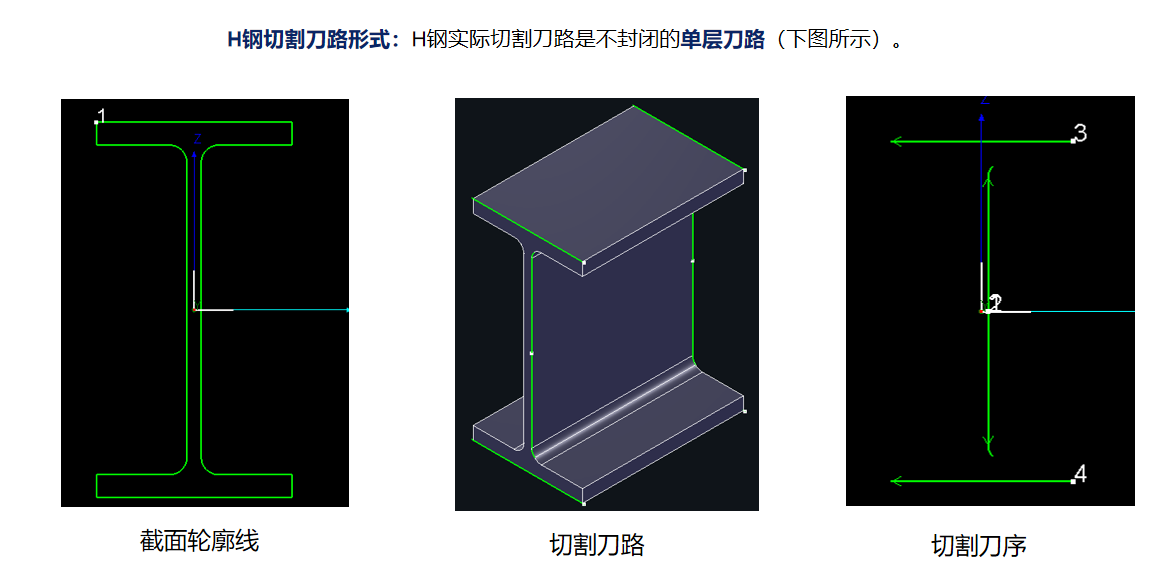

    • 圆管、方管等封闭截面,轮廓截面线和刀路是完全一致的,而像片钢、型钢等不封闭截面,截面轮廓和实际切割的刀路不完全一致。如下图工字钢,截面轮廓线是双层线,而实际切割只需要单层刀路就可以将零件切断,此时,软件会自动将截面线分割、排序,得到适合加工的刀路。
    • 从原始的封闭刀路上拆出来的(如进行过分割、裁剪)的刀路就称为原刀路的特殊刀路



    • 特殊刀路的特点和作用是什么?
      • 自动将刀路裁剪到合适的位置,如:《角钢截面上的缺口是什么?》、工字钢自动分割到R角45°上《H钢刀路角度》。
      • 自动添加板外引线。
      • 自动将裁断的刀路归为一小组,并在组内排序。(注意:主界面的【排序】按钮,不会对组内的单个刀路生效。只会将组与组进行排序。)
      • 软件自动处理后,原始轮廓线用白色线段显示,白色线实际不切割,分割后的刀路用绿色显示,实际会加工。(注意:使用【工艺区分】后,想要用不同工艺切的刀路会用不同的颜色显示,此时只有白色线不加工。)
      • 除补偿、微连、冷却点、添加坡口等工艺,其他工艺需要在【特殊刀路】等功能窗口里添加。



二、使用方法



1.导入/绘制时,如何自动生成特殊刀路?

图纸来源 时机 操作 效果

外部绘制导入

(绘图软件包括SolidWorks、tekla等)

导入零件时

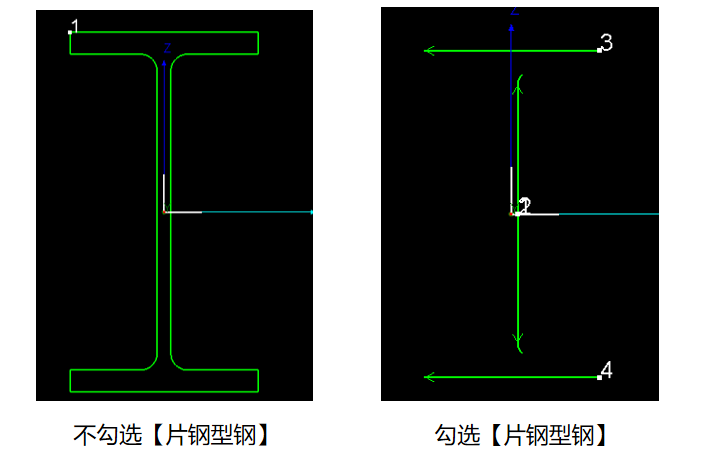

勾选【片钢/型钢】,并设置板外引线长度

TubesT内部绘制 绘制零件时

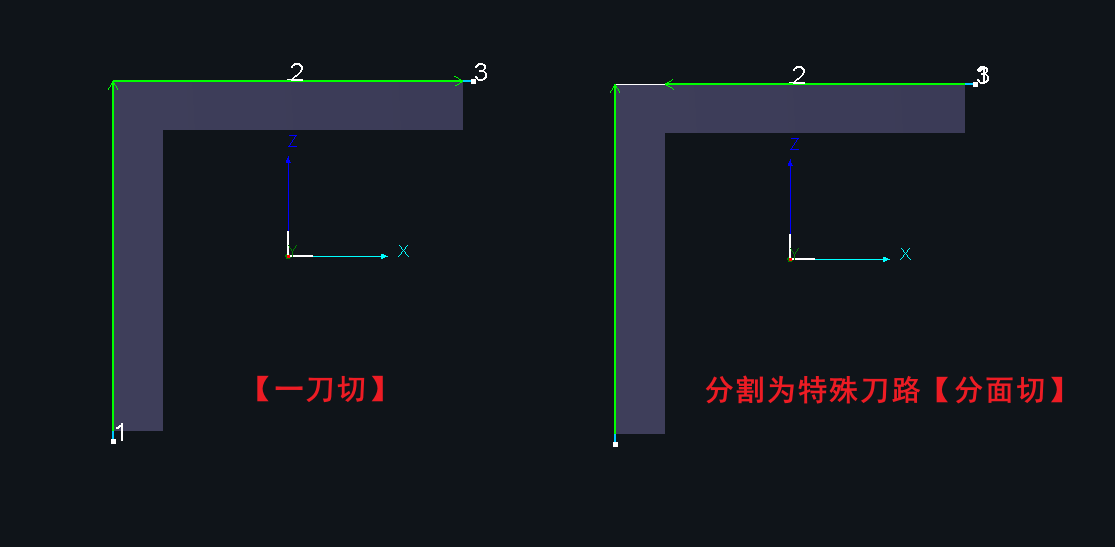

不勾选【一刀切】,则自动生成特殊刀路





2.导入时没有勾选,如何在导入后自动生成特殊刀路?

若想要自动分割,使用【一键特殊刀路】,注意该功能只能对单个零件生效,如果零件数量很多,建议重新导入,在导入时自动生效。

若想要手动分割,见下文表格中的三个功能。



3.导入/绘制后,如何手动调整特殊刀路?

注意:想要手动裁剪刀路,需按照如下说明在各个小功能中进行,不要轻易用【使曲线独立】,将曲线独立再剪裁。独立的每段刀路,不再是一个小组,主界面的排序按钮将会对每一小段进行排序,因此使用【使曲线独立后】后要注意检查刀序。但若在下面的功能中编辑,保存后每个截面的多段刀路依然为一个小组,主界面排序依然只对小组与小组进行排序,不干扰组内顺序。

功能 生效对象 使用方法 可用工艺
特殊刀路 单条刀路

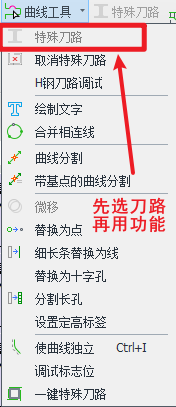

选中单条特殊刀路,点击【特殊刀路】

设置组内刀序,如:【调整LC的刀序】、【工字钢编辑-手动排序】

编辑单段刀路的切割方向:【反向

自行裁剪刀路:【曲线分割】、【合并相连线

其他工艺:【板外引线】、【缺口】

窗口特有工艺:【Y向微移】、【调试标志位

自定义特殊刀路轮廓

相同截面批量应用

在专业版权限中,若想修改刀路,直接点击【自定义刀路轮廓】

设置组内刀序,如:【手动排序】

编辑单段刀路的切割方向:【反向】

自行裁剪刀路:【重置截面线】、【曲线分割】、【合并相连线】

其他工艺:【板外引线】、【缺口】

截面刀路

在钢构版权限中,若想修改刀路,直接点击【截面刀路】
