一、简介

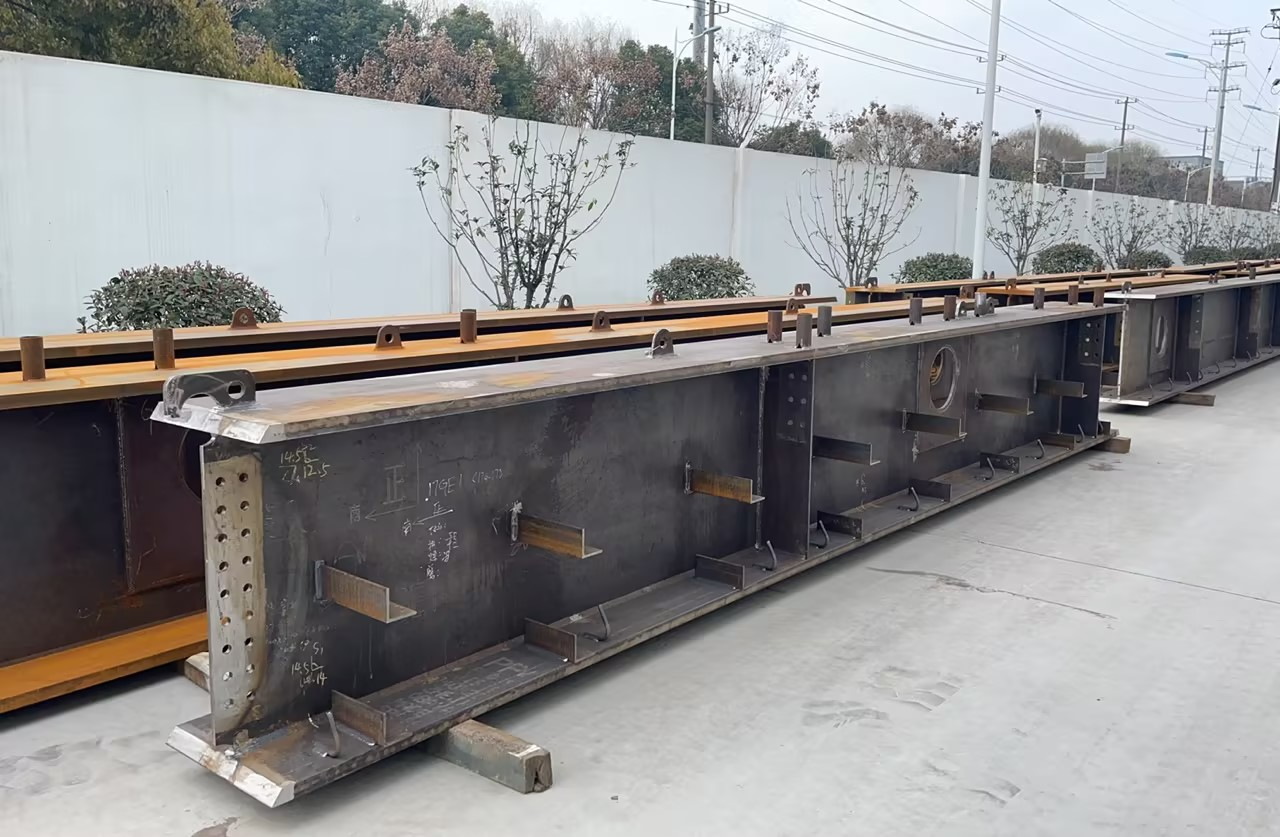

H钢加工时，为提高结构刚性与承载能力，常需在腹板与翼缘之间焊接筋板。

在焊接筋板的过程中，受热胀冷缩影响，零件实际成品长度可能与设计长度存在偏差。

为提高组装精度并减少返工，TubesT提供【焊接收缩补偿】功能，支持用户根据实际加工经验对零件长度进行手动或批量补偿。

二、使用方法

1.权限相关：

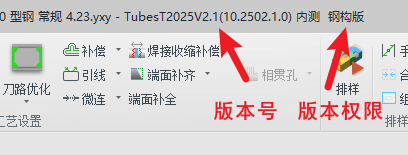

2025V2.2及以上版本支持使用此功能，请先《检查版本号》，若为低版本，可《升级套料软件》。

此外，此功能为钢构版专属功能，若不是钢构版、或者没有显示特性包、或者权限正常但仍没有功能，则检查是否《领取及开启权限》。

注：TubesT-H 钢构权限默认开启，无需检查和领取。

注：《》、【】中蓝色字体均为可跳转的教程链接，点击链接，即可查看功能对应的详细参数说明、使用方法。

2.操作步骤：

（1）手动设置

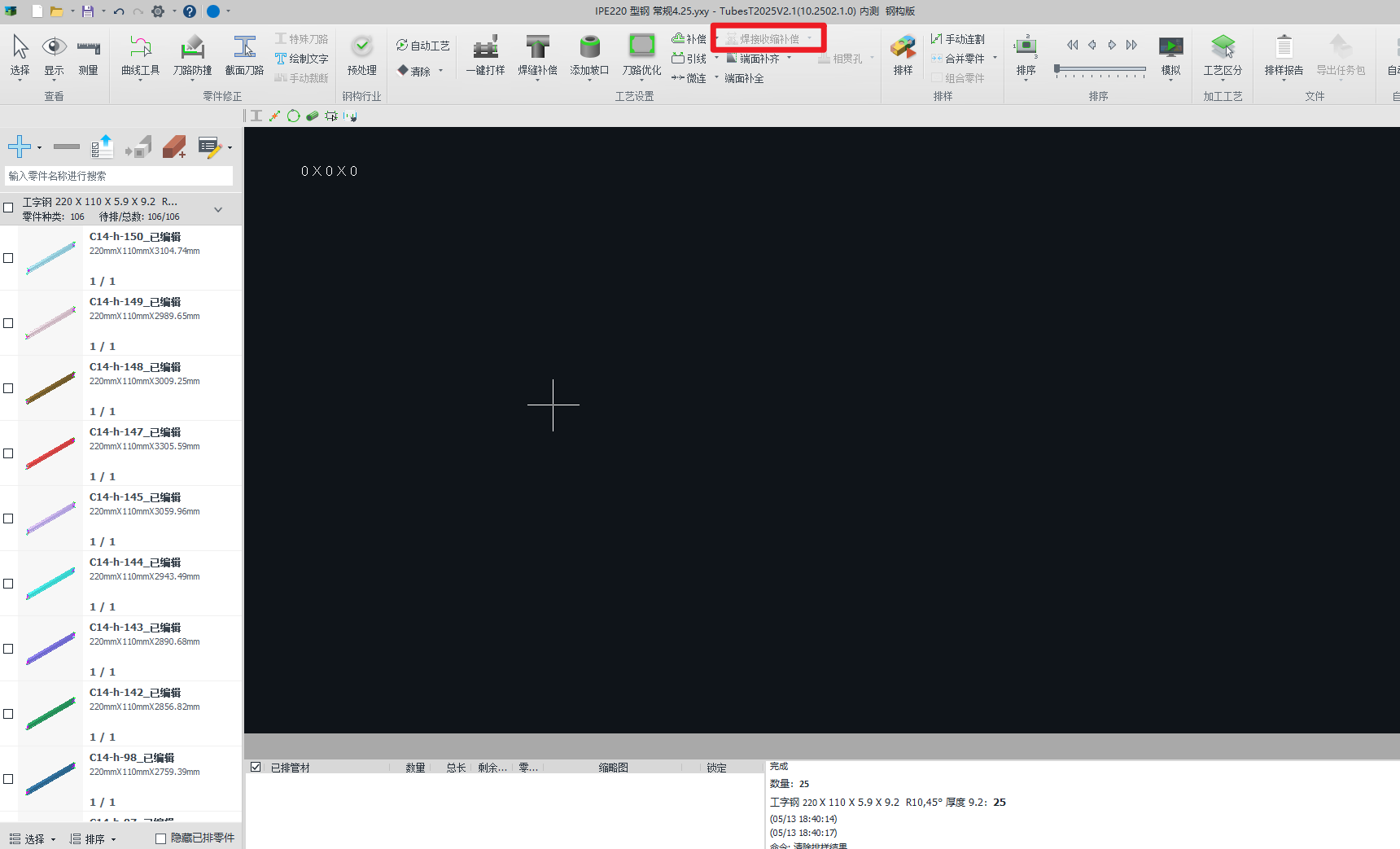

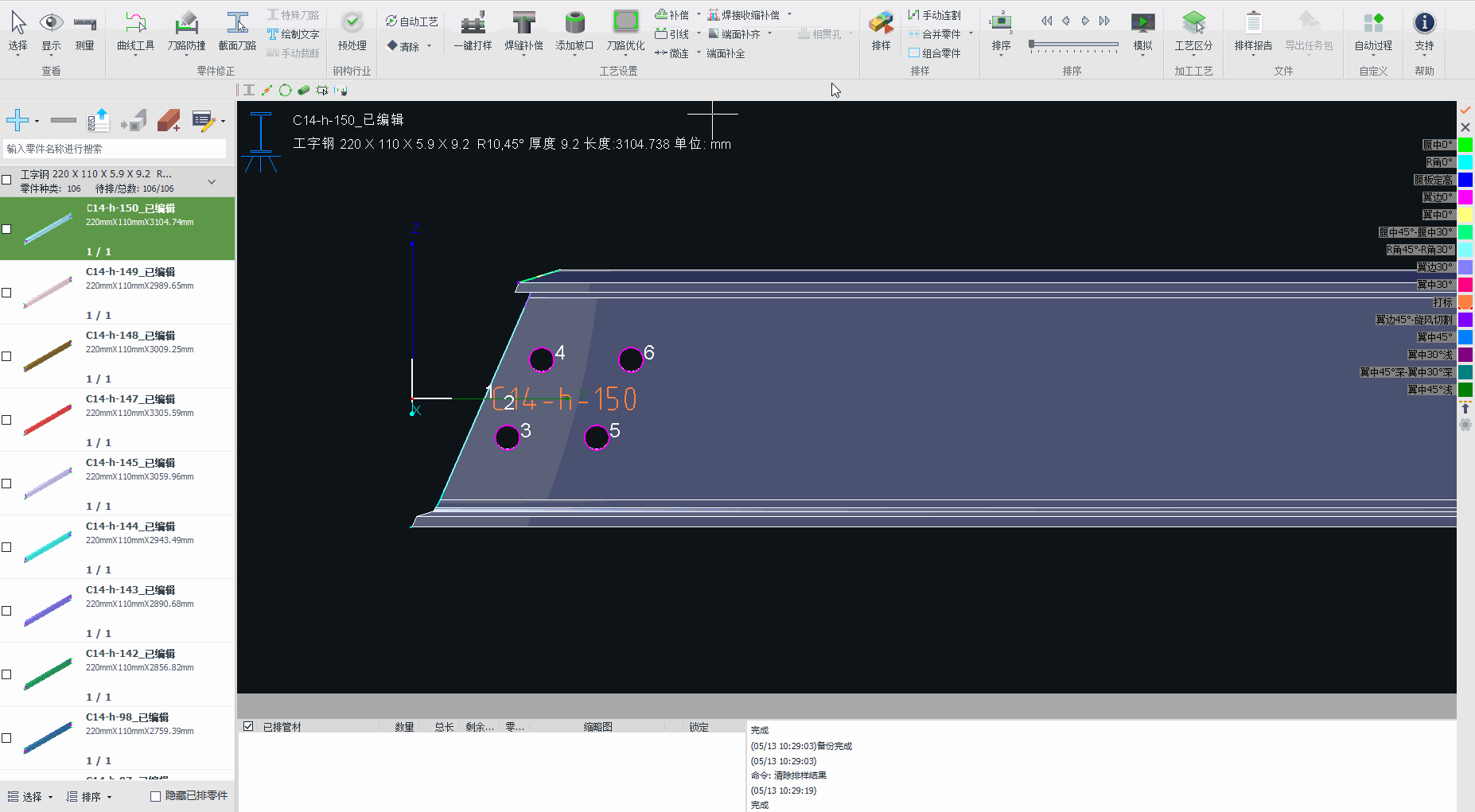

①导入零件后，双击零件列表中要添加收缩补偿的零件，让零件出现在主界面的黑色区域中。黑色区域没有零件的时候功能置灰。

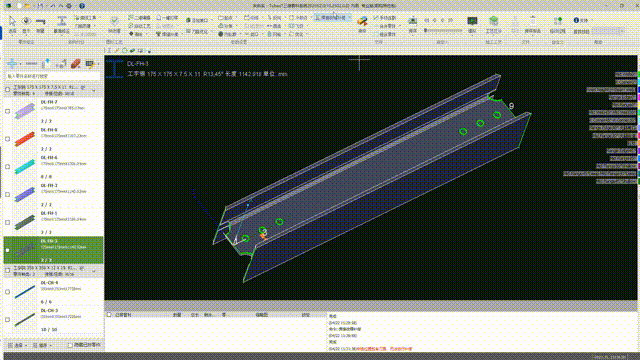

②点击顶部工具栏的【焊接收缩补偿】，将弹出设置<补偿值>的窗口。设置好后，系统将在鼠标点击的位置增加相应数值的零件长度。

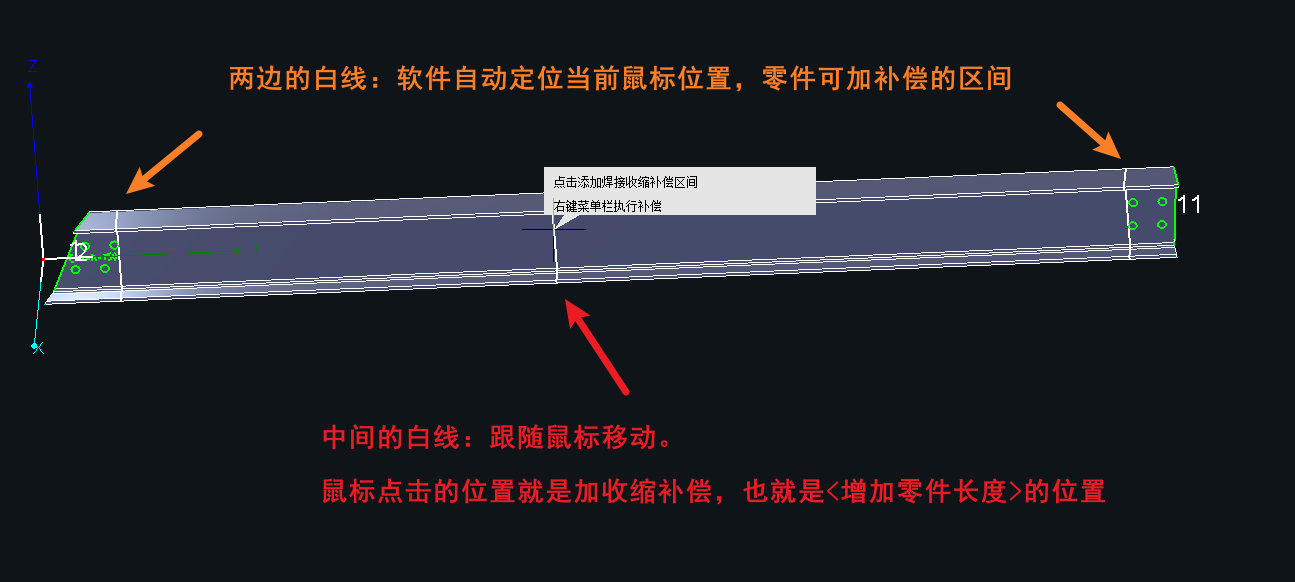

在点击时可以看到三条白线：

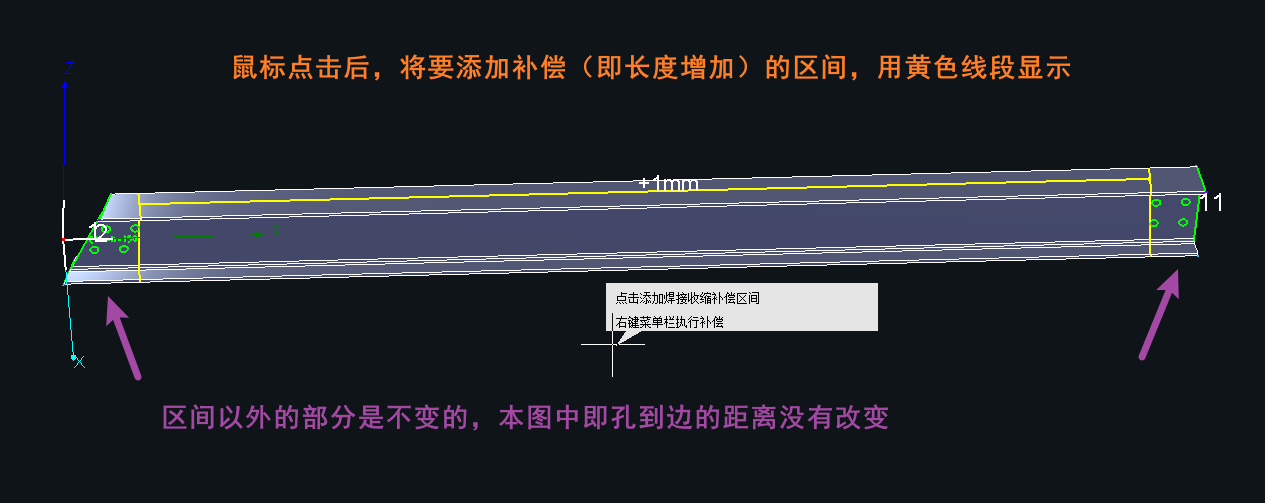

点击后会有对应的预览效果：

可添加补偿的区间两侧显示为白色线段；已添加补偿的区间两侧显示为黄色线段，支持继续添加补偿。

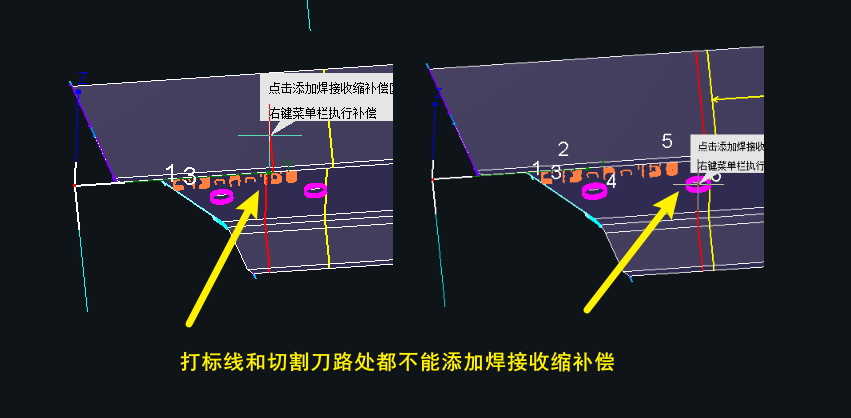

鼠标经过刀路区域/打标区域时，线段显示为红色，提示该区域不支持补偿操作。

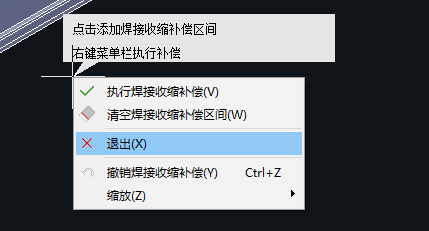

③设置完成后，鼠标单击右键，然后点击【执行焊接收缩补偿】，或在工具栏处点击【执行】，补偿量将立即应用到零件长度中，同时区间预览消失。

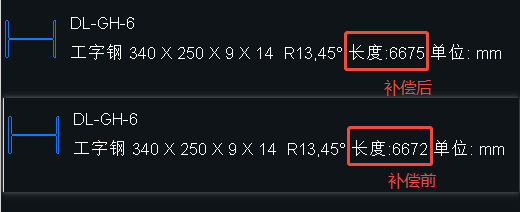

④执行后，零件长度改变：

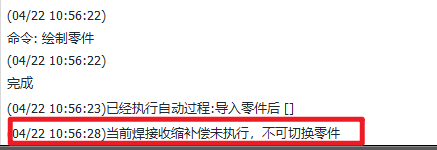

⑤您可以连续添加切换零件进行添加。不过需注意：在没有选中补偿位置的情况下，支持切换零件；如果添加了补偿却未点击执行时，不支持切换未排零件。

⑥执行完毕后，想要退出该功能，右键单击零件并选择【退出】、或者零件列表左上角点击【退出】、或者按下【ESC键】均可返回主界面。

⑦其他参数释义：

清空焊接补偿区间：清除当前区间内尚未应用的补偿量。

退出：退出焊接收缩补偿命令。

撤销手动焊接收缩补偿：撤销上一步已应用的补偿操作。

重做手动焊接收缩补偿：恢复上一次被撤销的补偿量。

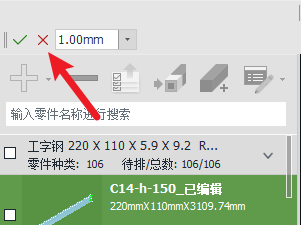

补偿值：在【焊接收缩补偿】命令中，可以在顶部工具栏右端为不同零件调整【补偿值】。

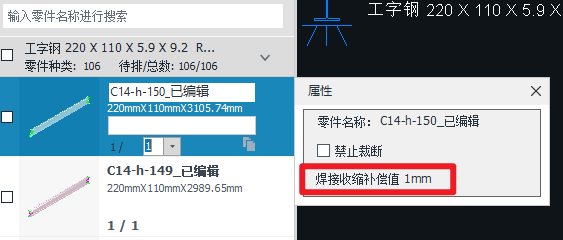

⑧经过焊接收缩补偿的零件，会在整体零件长度上增加指定的补偿量，并在零件属性显示【焊接收缩补偿值】，如图所示：

（以添加3个1mm补偿为例）

（2）自动设置

①导入零件后，双击零件列表中要添加收缩补偿的零件，让零件出现在主界面的黑色区域中。黑色区域没有零件的时候功能置灰。

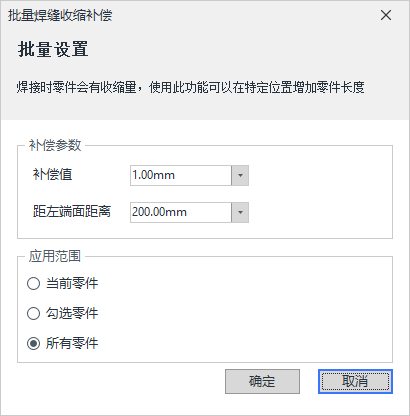

②点击顶部工具栏【焊接收缩补偿】旁的下拉三角，选择【批量焊接收缩补偿】，将弹出以下窗口。

距左端面距离：指定补偿位置与零件左端面的Y向距离，单位为毫米。

应用范围：用于设置将焊接收缩补偿添加到当前零件/勾选零件/所有零件。

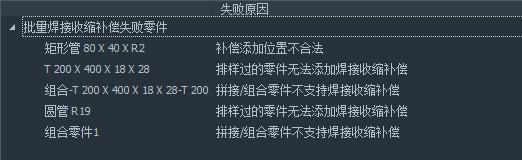

③若批量操作中部分零件补偿失败，系统将弹窗提示失败零件及失败原因，如图所示：

  此时修改参数即可。若没有错误提示，则为添加成功，此时检查零件长度是否改变即可。

三、注意事项

• 任意管型（圆管、方管、角钢、槽钢、工字钢等）均可使用此功能。

• 【焊接收缩补偿】仅对未排样的零件生效。

• 暂不支持对组合零件、拼接零件（如T型钢拼成H钢）添加。

• 无论手动还是自动添加补偿，每次添加补偿后，再次添加将以上一次补偿后的零件长度为基础进行计算。

• 原本可用TubeDraw编辑的零件，添加【焊接收缩补偿】后将无法进入TubeDraw界面，因此建议将本功能作为刀路处理前的最后一步操作。
