TubesT-槽钢角钢绘图及加工方法

1、绘制零件



TubesT的<绘制零件>功能可以绘制槽钢/角钢。

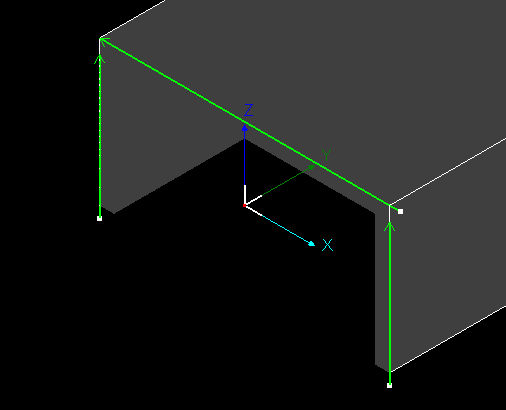

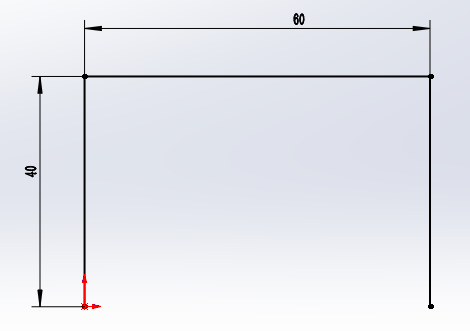

如果是用SolidWorks等第三方软件绘制,规范的画法是先画截面,然后拉伸成管材,再做拉伸切除。

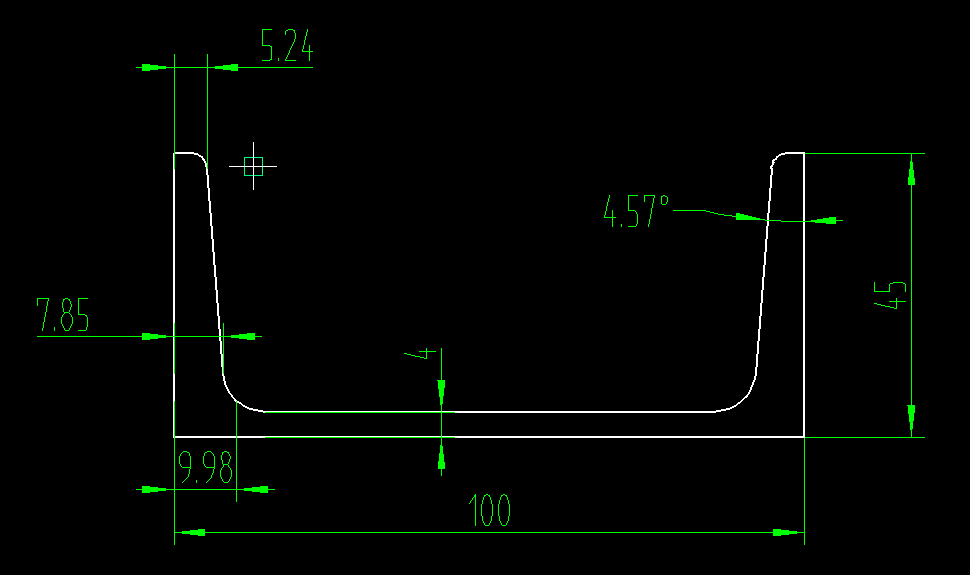

如果是厚度不均匀的槽钢,例如上图槽钢,厚度按4来画,注意不要带内倒角,否则可能识别不了,或者焊缝补偿错误。



绘制槽钢IGS的注意点:

①厚度必须一致(无论是绘制槽钢还是角钢,请注意宽边和窄边的厚度须保证一致)。如果不一致,导入 Tubest 时不会被识别成片状的槽钢或者角钢,会被识别成封闭的异型管材。

②建议不加任何倒角。槽钢或者角钢的切割通常都是板外引入分段切割,如果绘制了倒角,在切割时旋转轴会运动导致厚度突变带来的切割质量难以保障(厚度低于 2毫米,不需要分段切割,采用直接一刀切割的槽钢或者角钢请按实际绘制倒角)。

③如果直接使用 Tubest 软件绘制槽钢或者角钢,以上两点请忽略。





2、导入TubesT

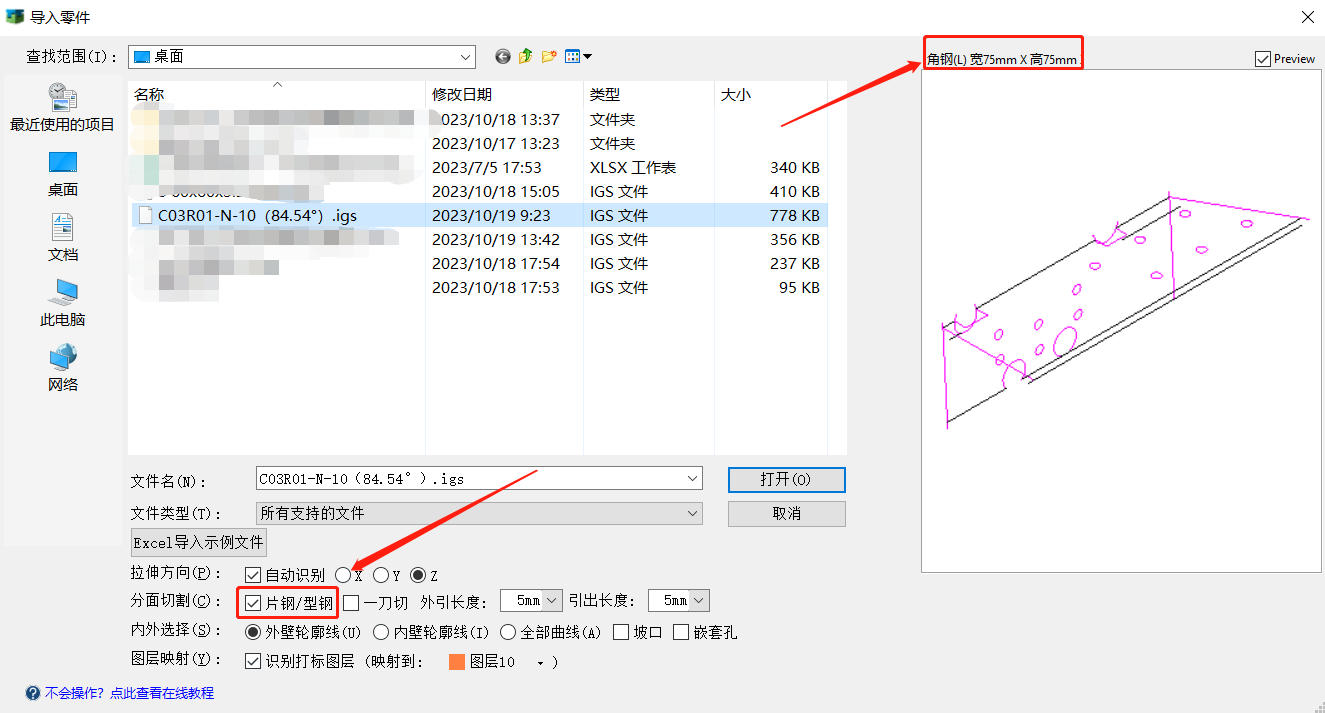

如果是绘制好的igs或者sat零件图纸,用<从文件添加>导入图纸时,注意要勾选<L钢/C钢>,看到右侧预览的有“槽钢/角钢”字样,确保软件识别正确。





3、特殊刀路



不同于TubesTLite,TubesT会自动为槽钢/角钢生成特殊刀路,例如图中槽钢分三刀切完一个切断面。

所以绘图时候壁厚参数要对。



特殊刀路加工效果如下:





4、角钢的夹持方向



由于角钢分左右,所以建议在上料之前先打开图纸,注意图纸上角钢的截面预览,夹持时应当与截面预览一致。

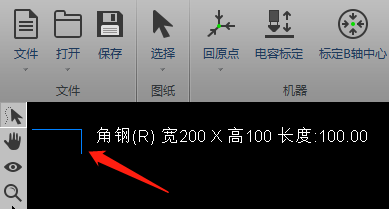

例如下面这个角钢就是R型,意思是角钢的另一条边在右侧。

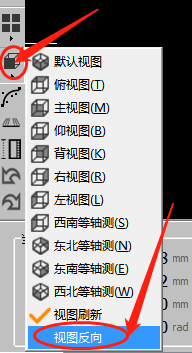

如果已经夹持反了,不想卸下来重新夹持,也可以用反向功能将图纸反向。





5、加工前寻中



寻中之前先做一次<单面矫平>。

对于导入的槽钢或角钢的图纸,TubePro会自动匹配可用的寻中方式,“L形寻中”或“L钢偏差寻中”。例如下图,自动寻中匹配了L钢偏差寻中方式。

两种寻中方式稍有区别。简单来说,如果角钢槽钢的夹角不是90°,推荐使用“L钢偏差寻中”;否则推荐使用精度更高的“L形寻中”。

二者可以在“选择寻中方式”中切换。

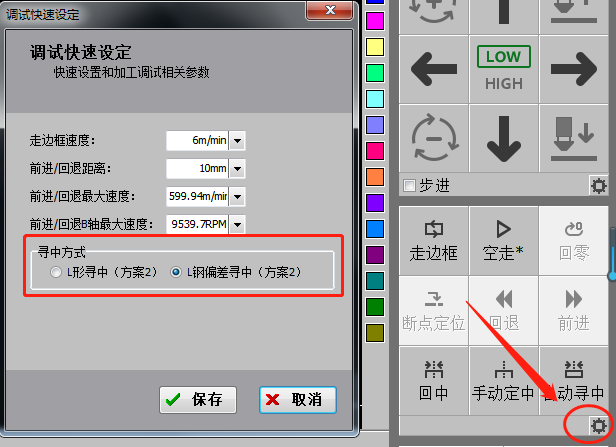

旧版本的自动寻中页面上没有“选择寻中方式”,可在调试快速设定里进行切换。

每种寻中方式均有“方案一”、“方案二”的选择。这是因为,槽钢寻中寻有两边就行了,不用寻第三边,所以角钢槽钢的寻中方法是一样的。

角钢会根据图纸方向自动适配方案一方案二,槽钢两种方案都能用,所以允许用户手动切换。



6、特殊情况:同尺寸角钢识别为两种截面

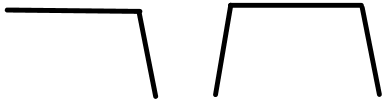

两条边一样长的角钢,有时候会被识别为L和R两种类型,导致同种管型却无法一起排样。如图所示。

解决方法请参考《TubesT-同尺寸L钢自动合并
