一、简介

排样报告可以用于报价、排样时核对生产任务。

TubesT 7.1.55 版本优化了【排样报告】功能，对界面交互和数据显示做了大更新。

可以编辑报告单界面，对排版和数据信息的显示进行修改，也可以新建、保存、导入和导出报告单模板。

如果您已经阅读过本文，打开是为了快速找到遗忘/想要确认的信息，点击以下链接可以快速跳转。

①布局调整方法

②报告单通用参数使用方法、时间预估使用方法

③各个参数释义

★ 点击后，鼠标中间滚轮上滑一下即可到各对应标题。

二、使用教程

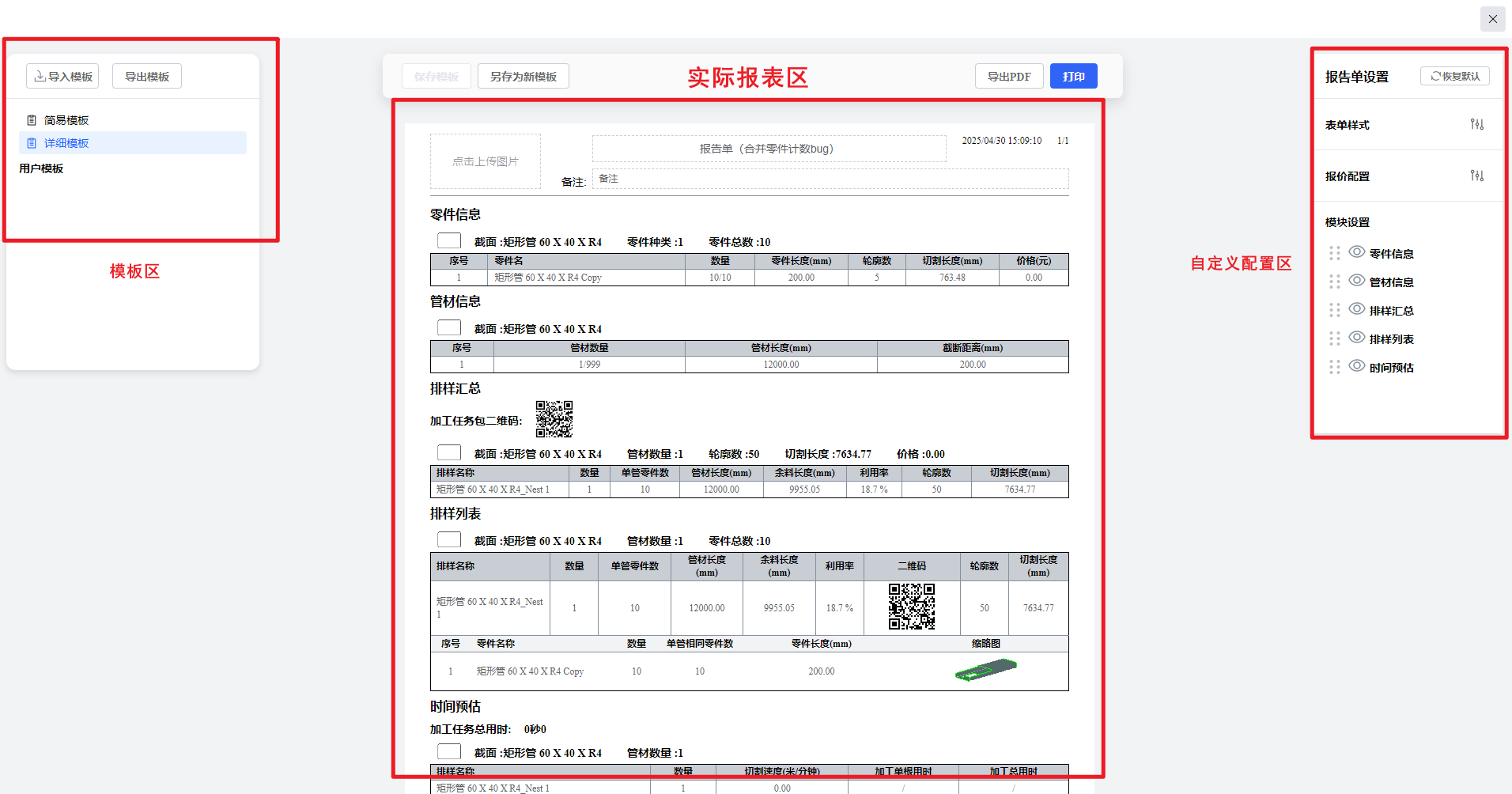

排样后直接点击排样报告，就可以进入报告单预览界面。

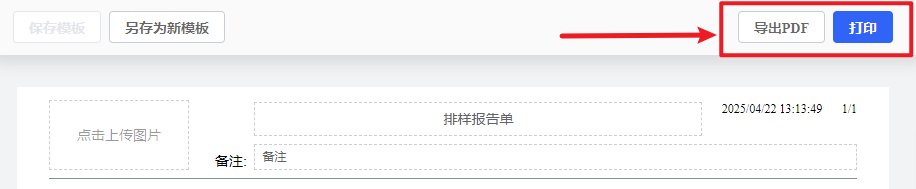

如果满足您的需要，可以直接打印，如果不符合实际需要，可以按照下文进行调整。

三、调整方法

1.模板选择

软件会提供一些参数显示在报告单中。您可以按照需要去选择显示什么内容。根据选择情况的不同，可以保存为不同的模板。

不同模板的区别为：选择显示的参数数量、页面布局等不同。

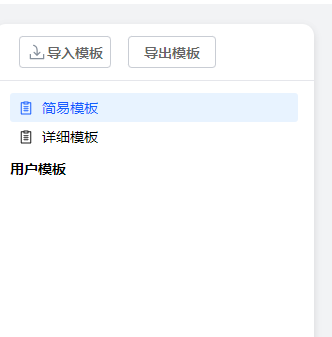

★ 如果您暂时没有自己的习惯用法，可以先选择目前软件内置的<简易模版>、<详细模板>任意一个开始体验。

2.标题栏

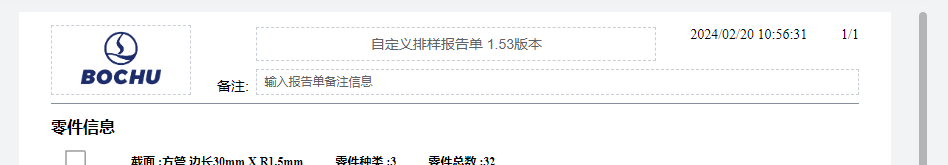

报告单表头可以添加自定义LOGO、自由设置报告单名称和备注。软件将在右上角自动生成时间。

3.表单样式

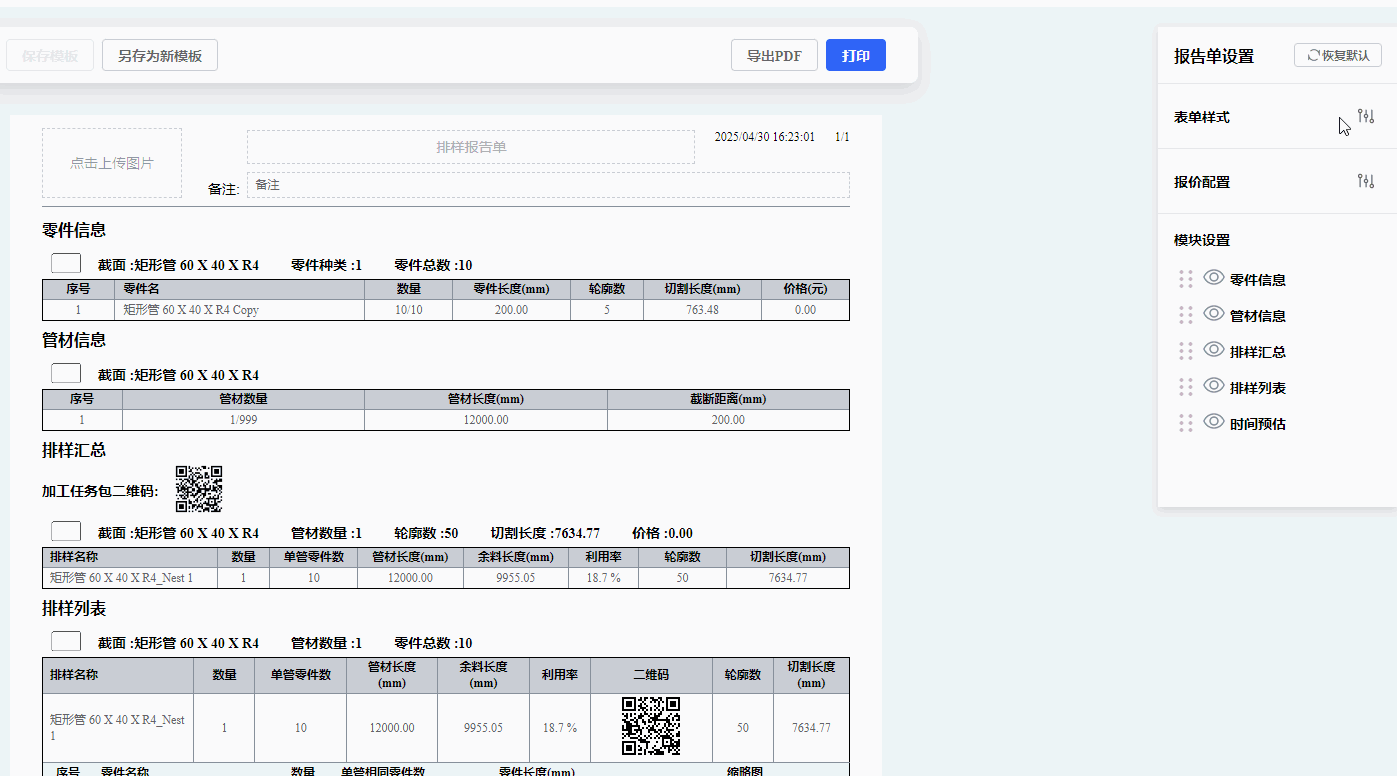

此处可以设置表格的留边距离和行高；每一列的宽度可以使用鼠标左键在界面上进行滑动调整。

4.报价配置

计价单位：仅修改报表中的单位显示效果，不进行汇率换算。

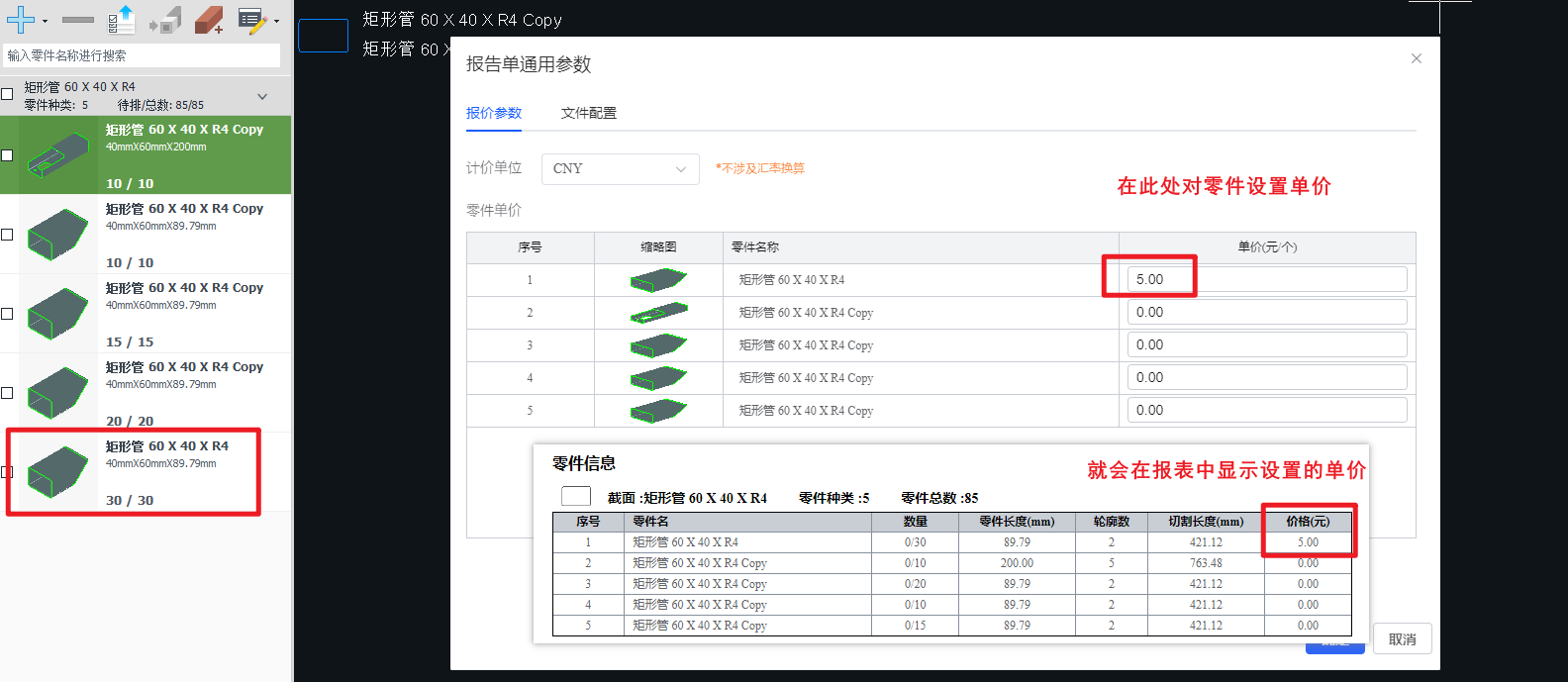

零件单价：某个零件的单价设置。

（报价方式目前仅支持按照零件简易报价）

也可以在【报告单通用参数】处配置，此处也可以配置合并零件的计数模式：

5.模块配置

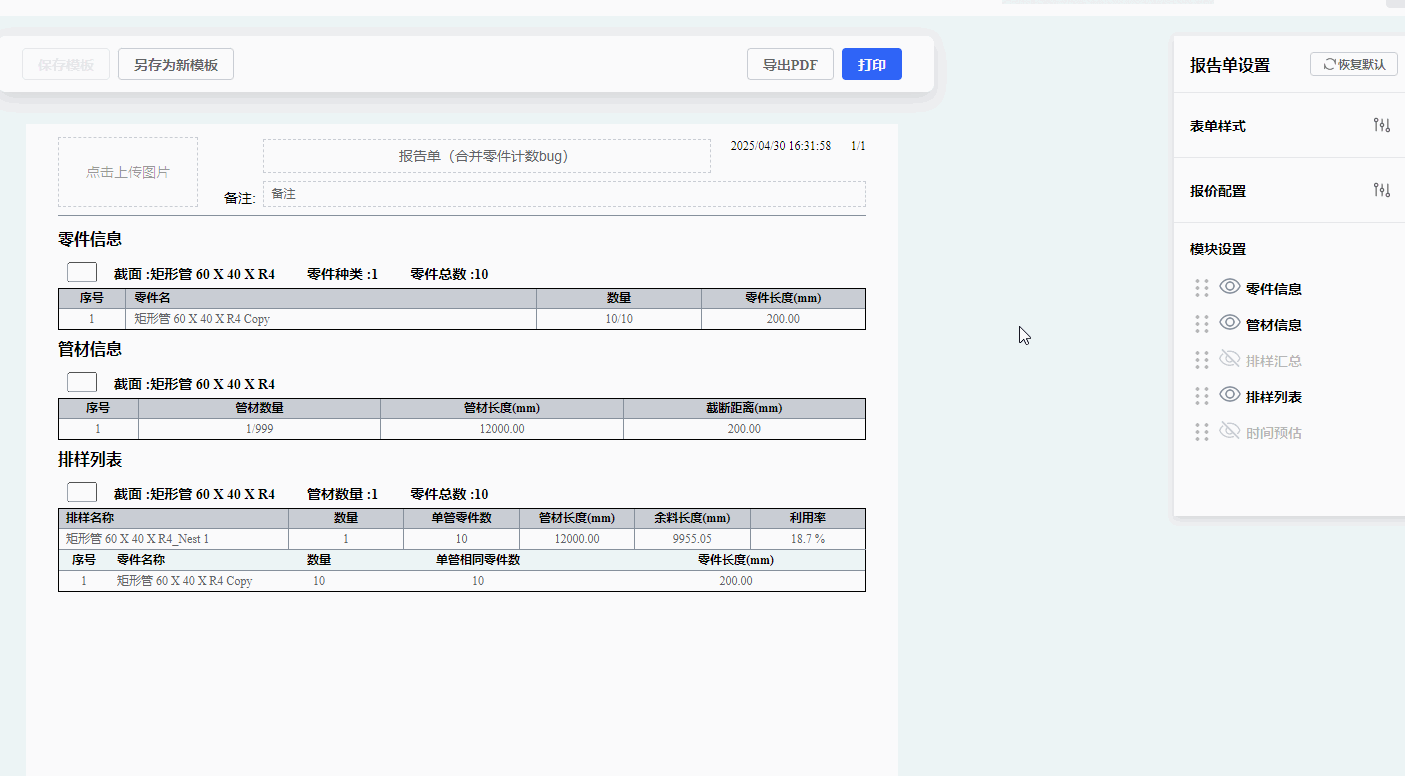

可以点击小眼睛对模块进行显示和隐藏的切换，也可以使用鼠标左键拖动，进行显示顺序的修改，右键各个小板块还可以对小板块重命名。

6.报告单通用参数

此处除了上文提到的报价单位配置外，还可以：

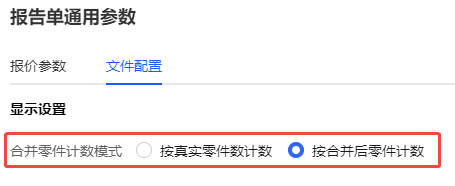

配置合并零件计数模式：如果您在排样过程中需要使用【合并零件】可选择通过<实际/真实零件数>或者<按照合并后的零件计数>来显示。

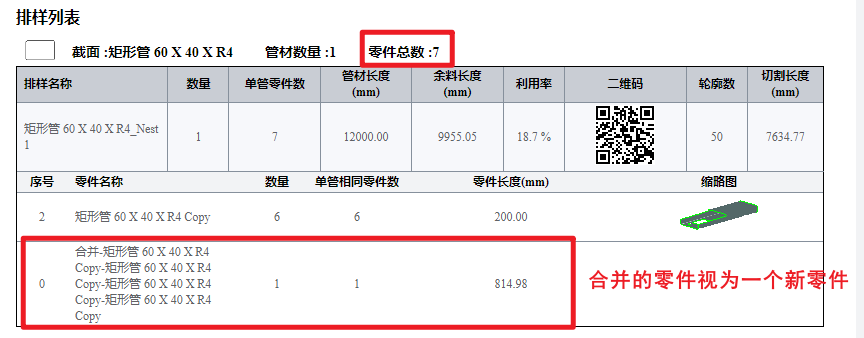

按合并零件后的结果计数：

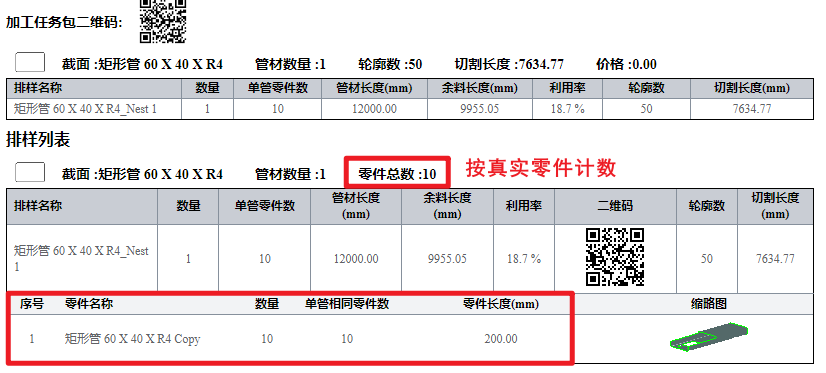

按真实零件计数：

配置显示时间预估结果：用于估算和统计排样结果的加工时间。具体使用方法可参照教程：《时间预估》。

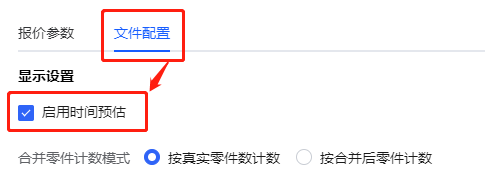

可以点击文件配置中的<启用时间预估>。

或者直接点击排样报告下拉菜单中的【时间预估】。

四、部分参数释义

1.零件信息

参数	含义/效果

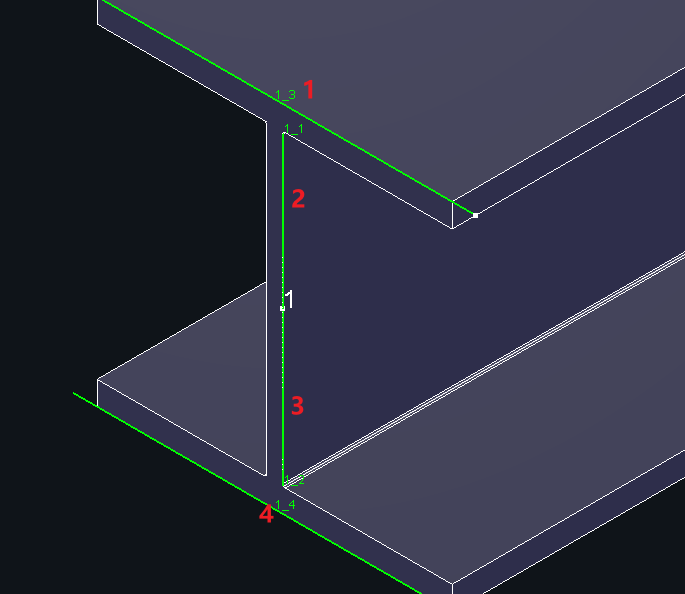

轮廓数	刀路条数。 注意角钢、槽钢、工字钢分刀切时为特殊刀路中分刀数的总和。 例如工字钢前切断线的轮廓数为4：

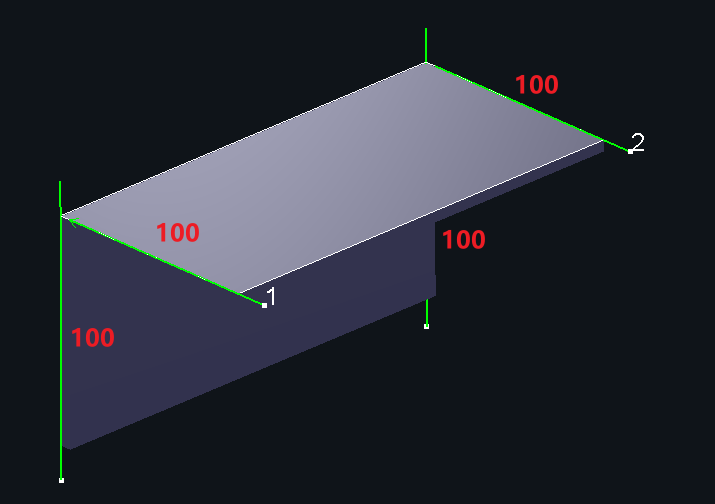

切割长度	刀路经过的总长度（不计算特殊刀路缺口）。 例如100x100的角钢，切割长度为400mm：

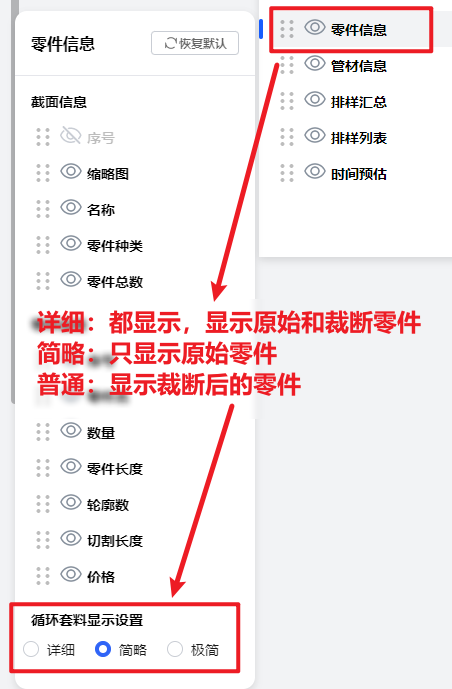

循环套料显示设置

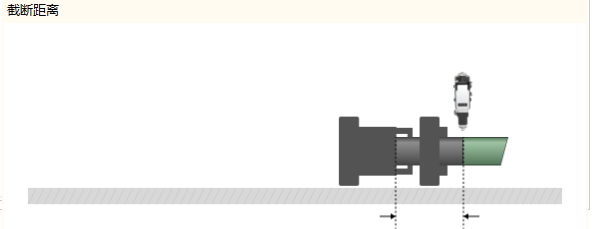

2.管材信息

3.排样汇总

• • 截面信息-轮廓数：该截面下，所有的刀路加起来的总长度。
•
  • 排样信息-单管零件数：该排样结果下，单根管材上零件的总数。
•
  • 排样信息-余料长度：该排样结果下的余料。
•
  • 排样信息-轮廓数：该排样结果下，所有的刀路加起来的总长度。
•
  • 排样信息-切割长度：该排样结果下，所有的刀路加起来的总长度。

4.排样列表

•

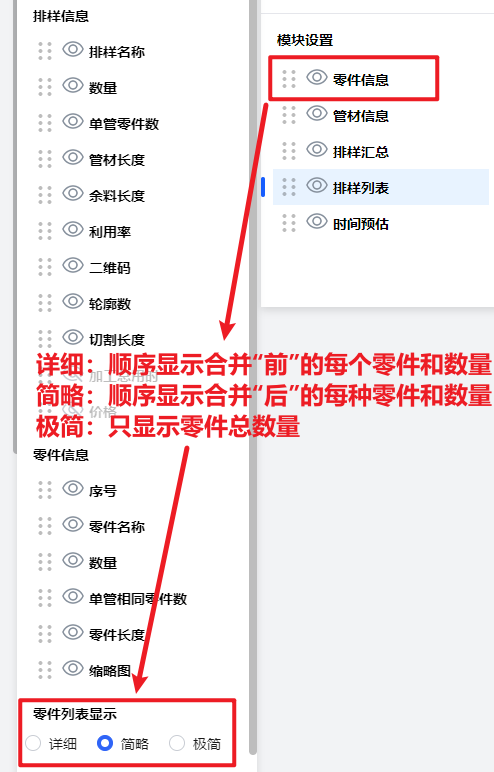

  •  零件列表显示：<合并零件>的排样列表有三种显示形式

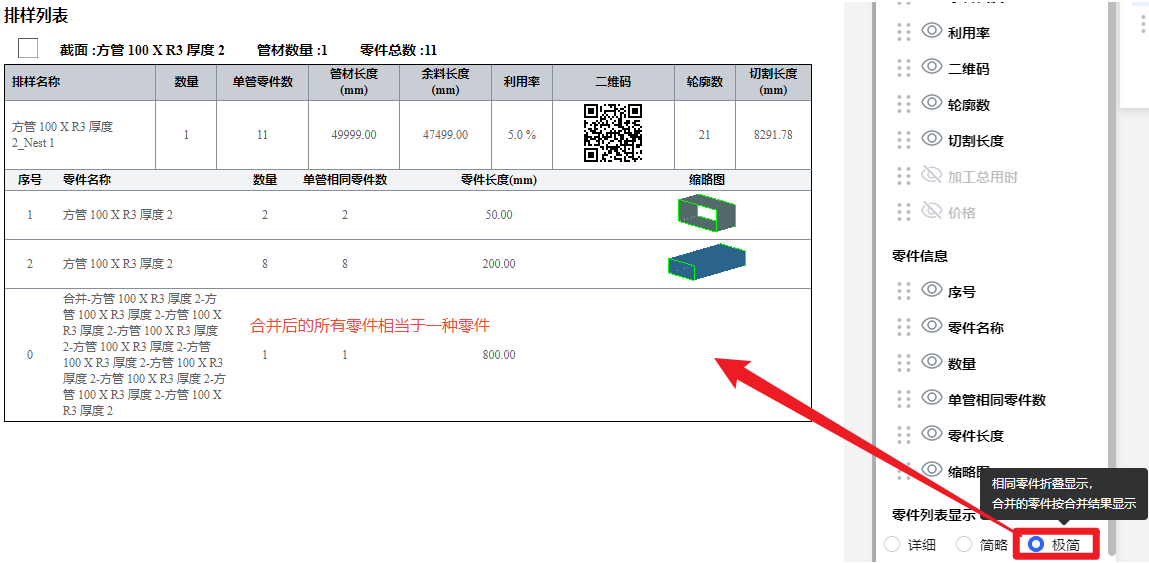

按“极简”显示：

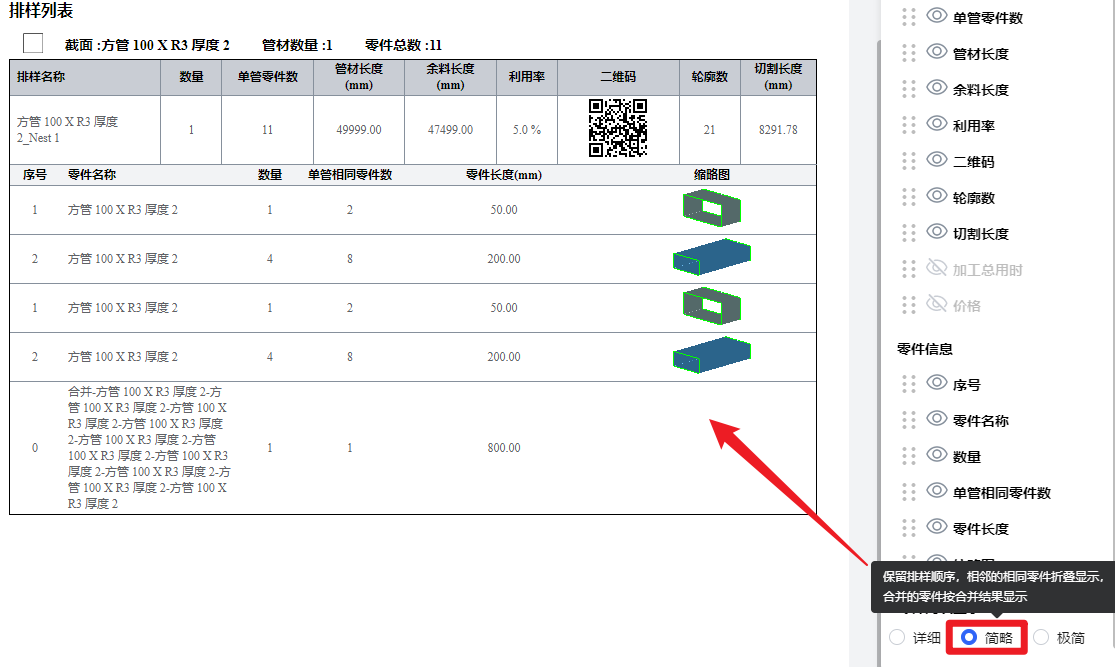

按“简略”显示：

按“详细”显示：

5.时间预估

• • 切割速度：取决于Tubepro中设置的参数。

五、常见问题

1. 如何保存已经设置好的报告单模板？

软件内预置两种模板以供使用：简易模板和详细模板。除此以外，经过手动调整的报告单，还可以保存为自定义模板以便下次使用。

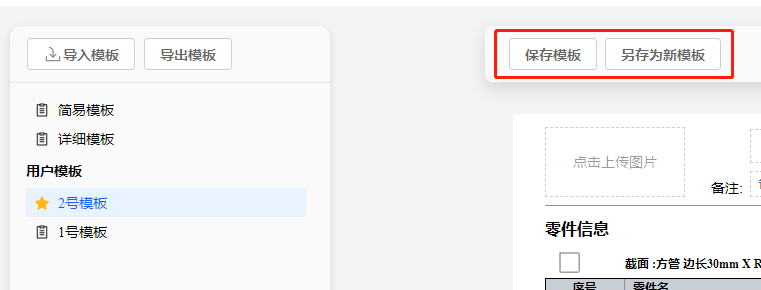

• • • 新增和修改自定义模板

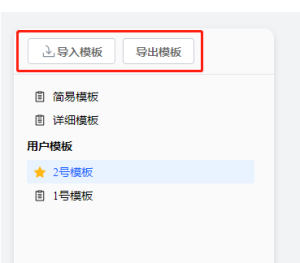

• • • 导入和导出模板

如果想导入他人的模板或者分享自定义模板给他人，可以使用模板的导入和导出功能。

• • • 对模板进行编辑

重命名、设为常用和删除；设为常用的模板在名称左侧展示为“黄色星号”。

2. 如何在报告单中显示厚度？

如果想在截面信息中显示厚度，需要提前在用户参数配置中开启【零件区分厚度】。该功能开启的教程参考《TubesT-零件区分厚度》。

3. 二维码如何使用？

TubesT+TubePro配合激光盒，排样之后将由TubesT生成加工程序的二维码，然后在TubePro上使用扫码枪扫描二维码就能打开对应的加工程序。

4. T型零件怎么在报告单中进行区分？

• • 管材信息不显示T型管，显示实际切割的H型钢
  • 零件信息中显示T钢零件和组合的H钢零件（分在不同的截面下）
