TubesT-扁钢的绘图及加工方法

一、绘制零件

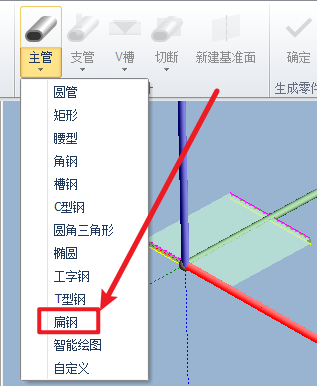

1、1.39版本支持扁钢主管

2、1.37及以前版本

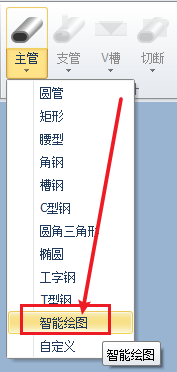

TubesT<绘制零件>功能下的<智能绘图>可以绘制扁钢

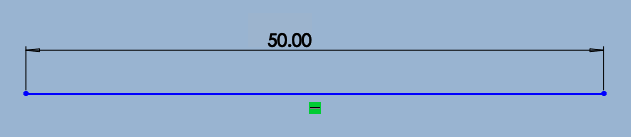

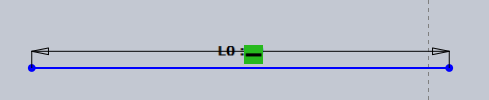

绘制一条直线,然后添加<水平>约束和<尺寸约束>

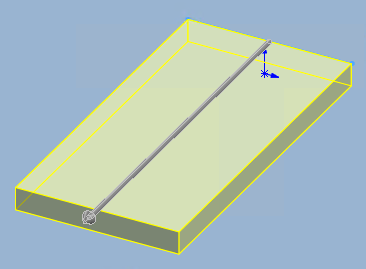

点击确定即可生成扁钢

3、从外部导入的零件、

如果是用SolidWorks等第三方软件绘制,规范的画法是先画截面,然后拉伸成管材,再做拉伸切除。

绘制扁钢的注意点:扁钢的厚度绘制成8mm以下

二、导入零件

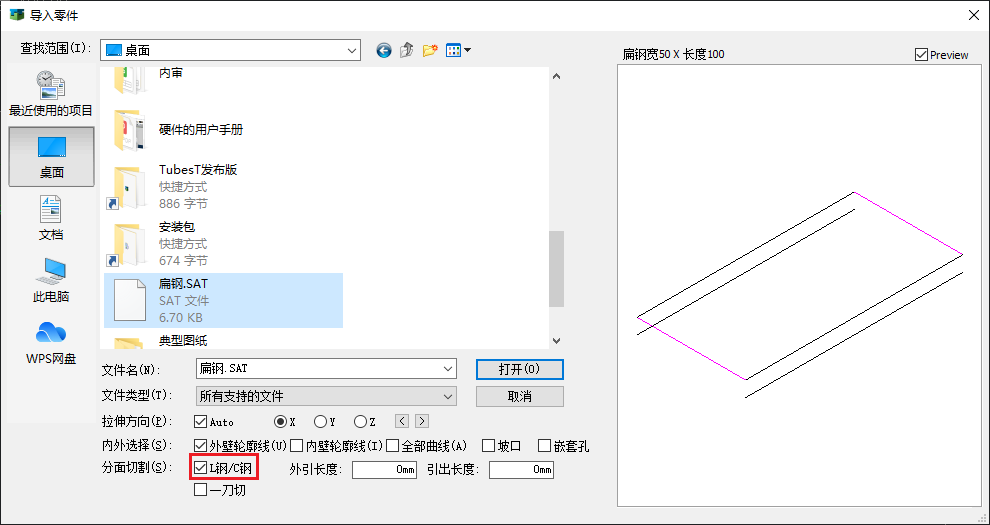

如果是绘制好的igs或者sat零件图纸,用<从文件添加>导入图纸时,注意要勾选<L钢/C钢>,看到右侧预览的有“扁钢”字样,确保软件识别正确

三、寻中

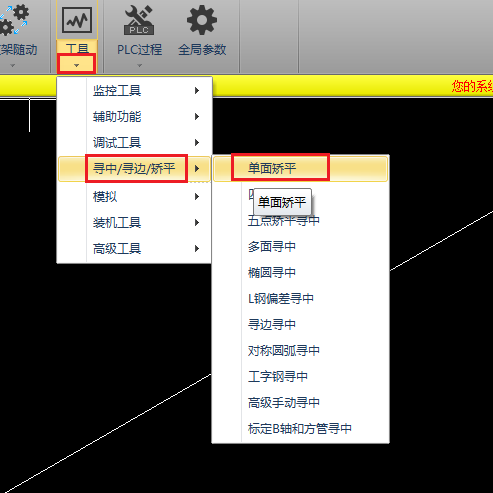

1、在扁钢加工前需要执行一次单面校平

2、加工中寻中

160.5版本的TubePro可以进行单面寻中
