一、简介
软件在生成刀路的时候，非常依赖原始图纸的零件模型的正确性 ，本文将详细介绍零件的建模规范和常见绘制问题。
目录
注：先看所有零件必做的通用规范，然后查看您当前要加工的截面的注意事项，二者均需阅读。
点击目录后，鼠标滚轮上滑一下，即可看到对应小标题。
二、详情
（1）所有零件必做的通用规范：
| 要求 | 正确建模 | 错误建模 |

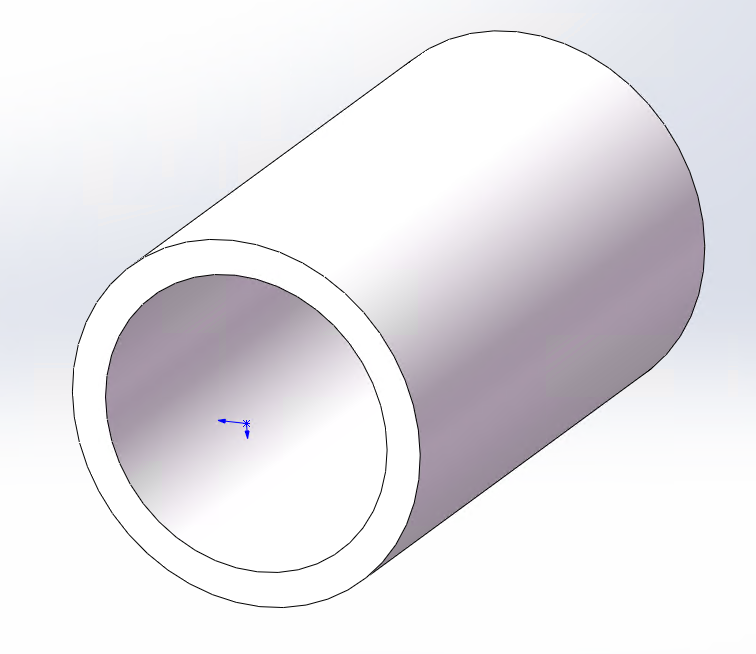

| 图纸的零件截面要和实际管材保持一致 |  |
|

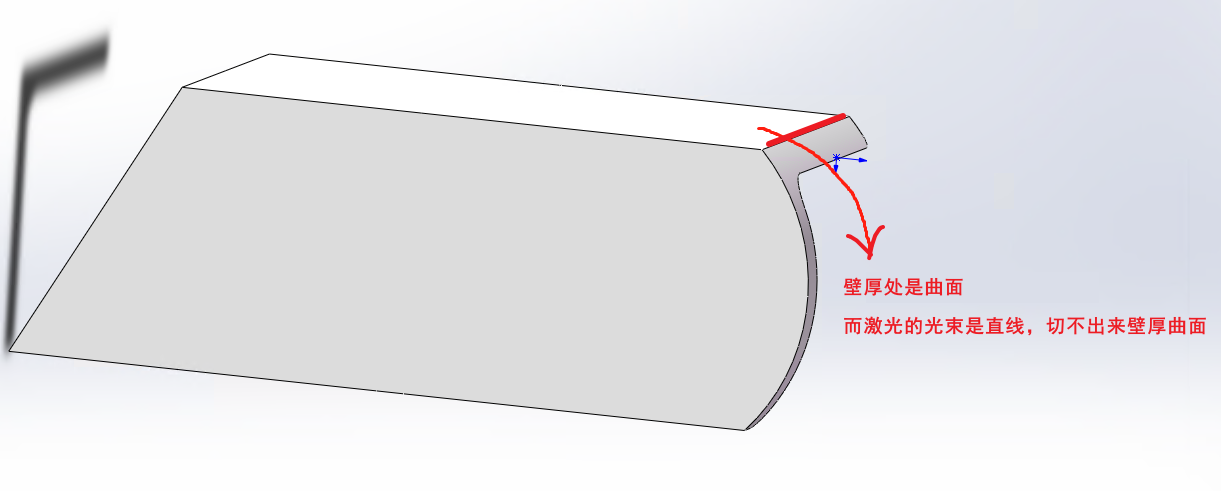

| 零件形状应该是机床实际可切割的造型 |  |
|

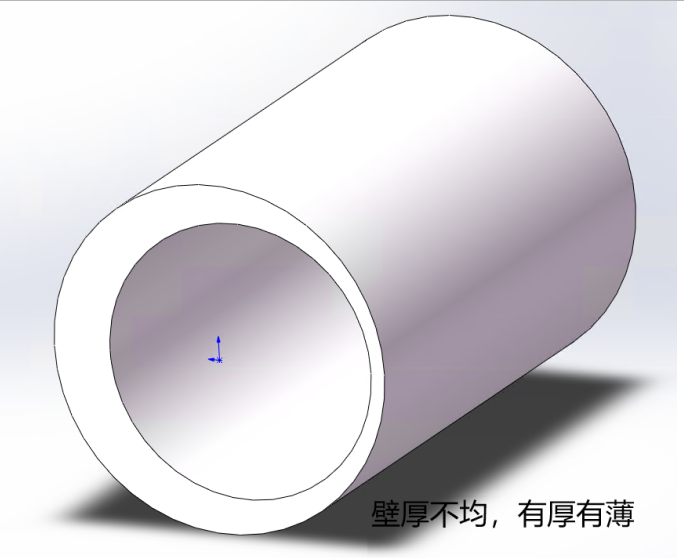

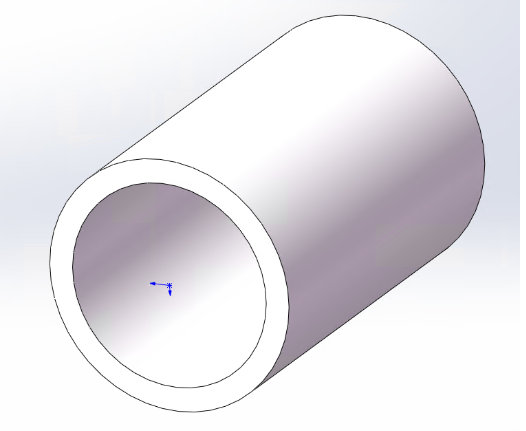

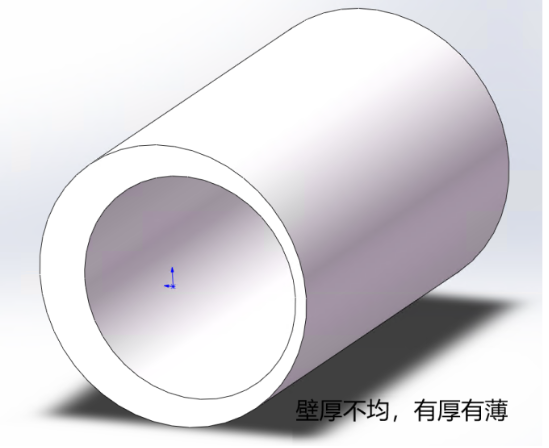

| 壁厚必须均匀 |  |
 |
|

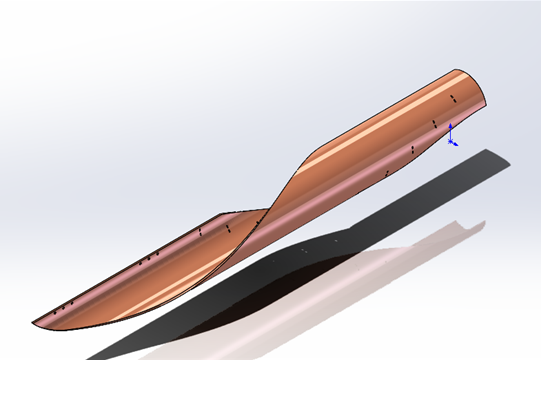

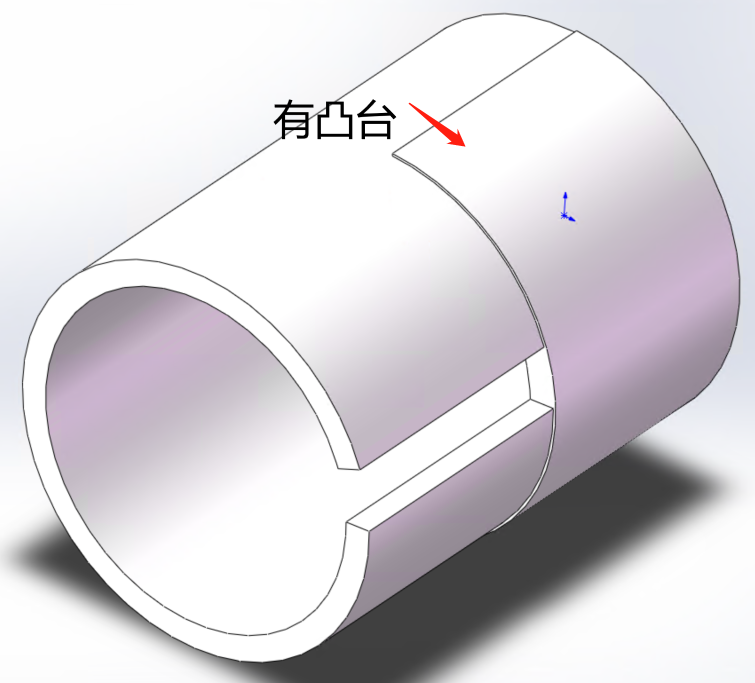

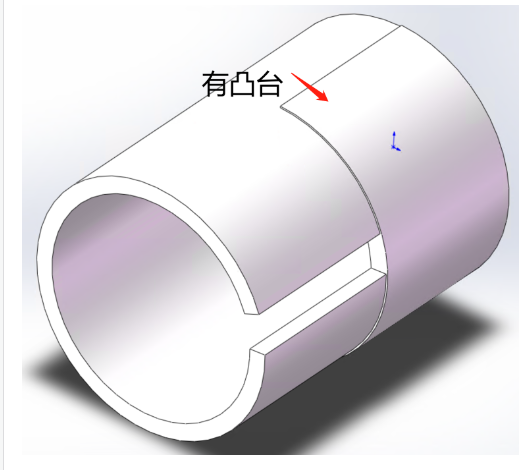

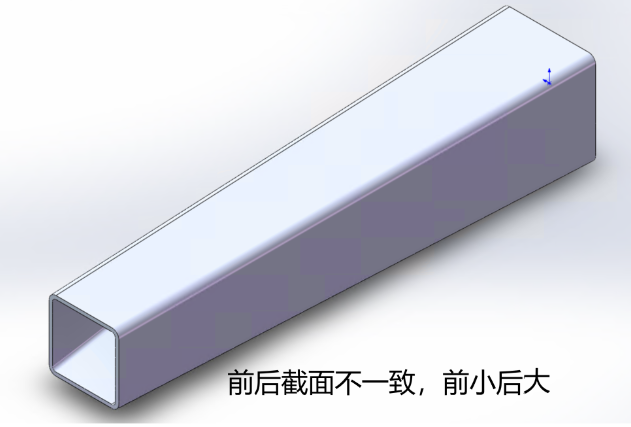

必须是拉伸体 任何位置的剖截面完全一致 没有多余凸台 |
|
|
|

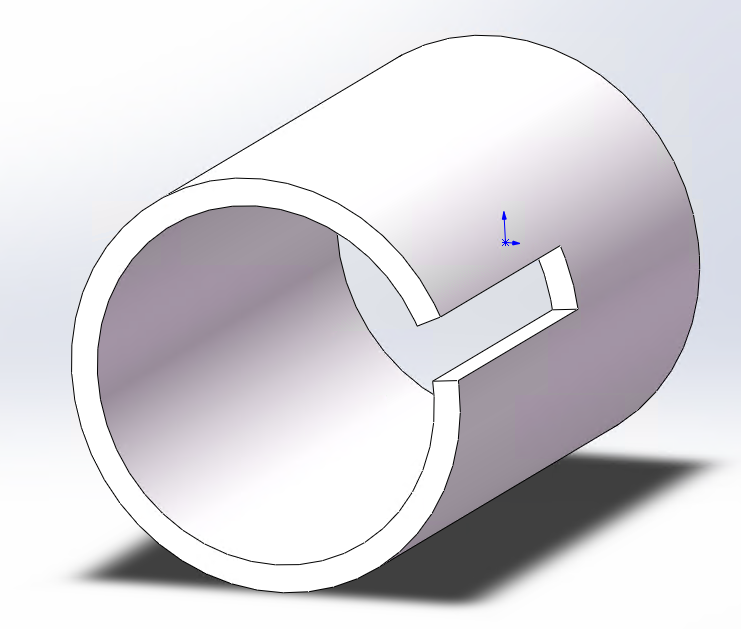

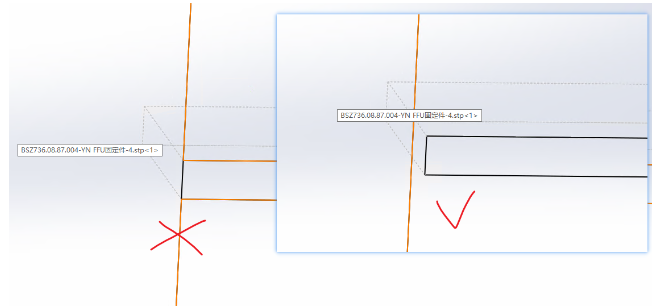

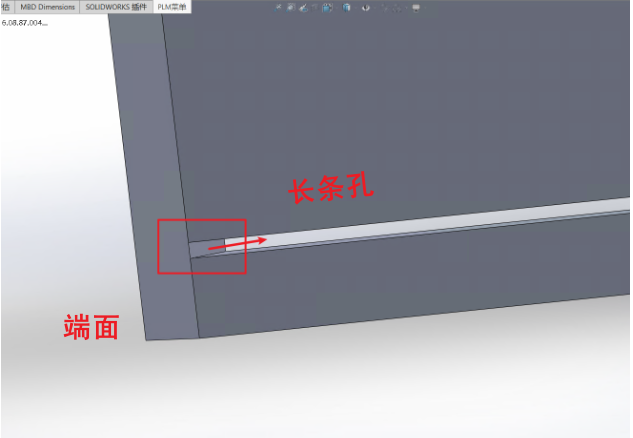

孔、槽不要和端面相连 |

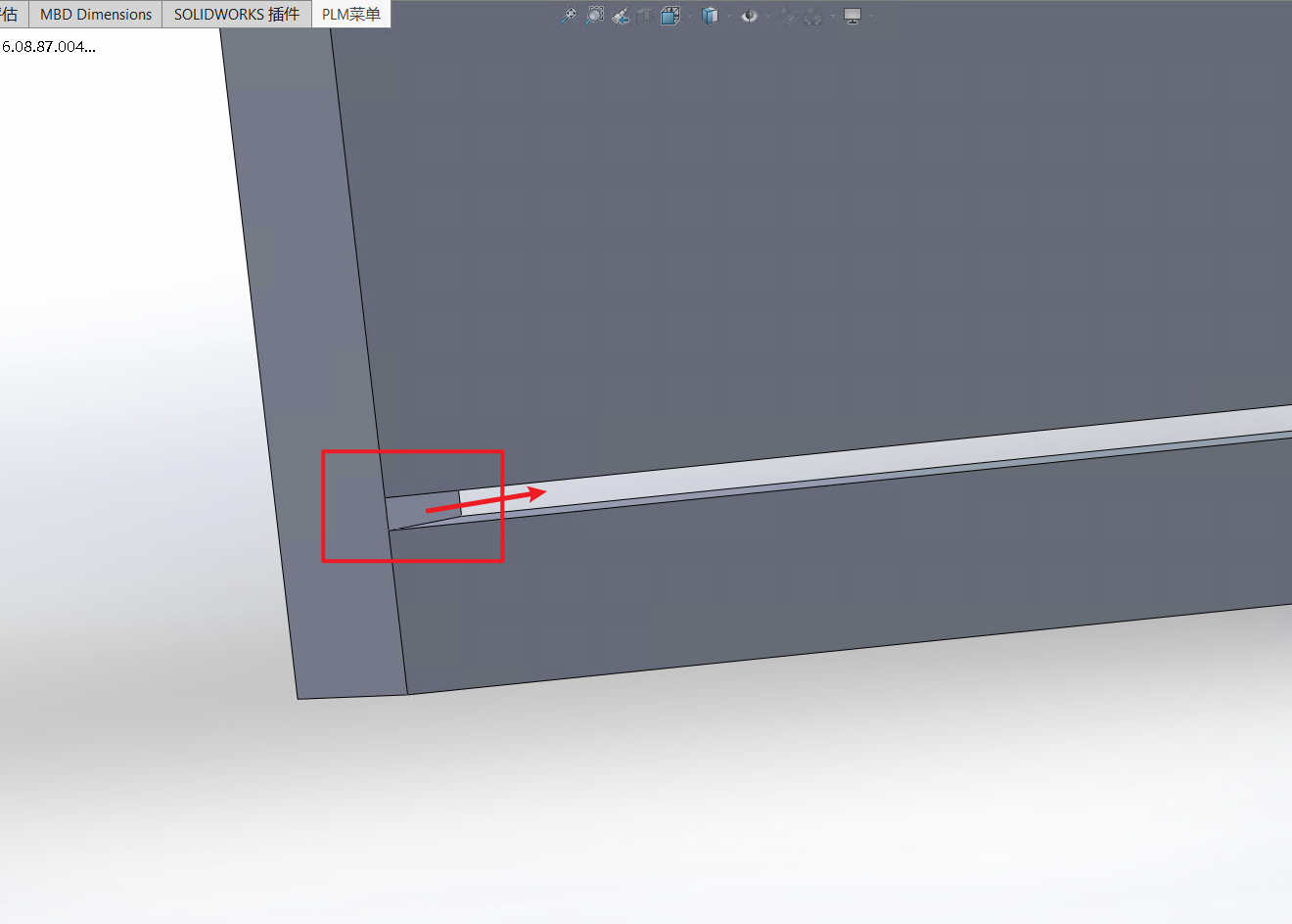

槽钢腿上有个细长槽，和端面相连会导致识别错误
|

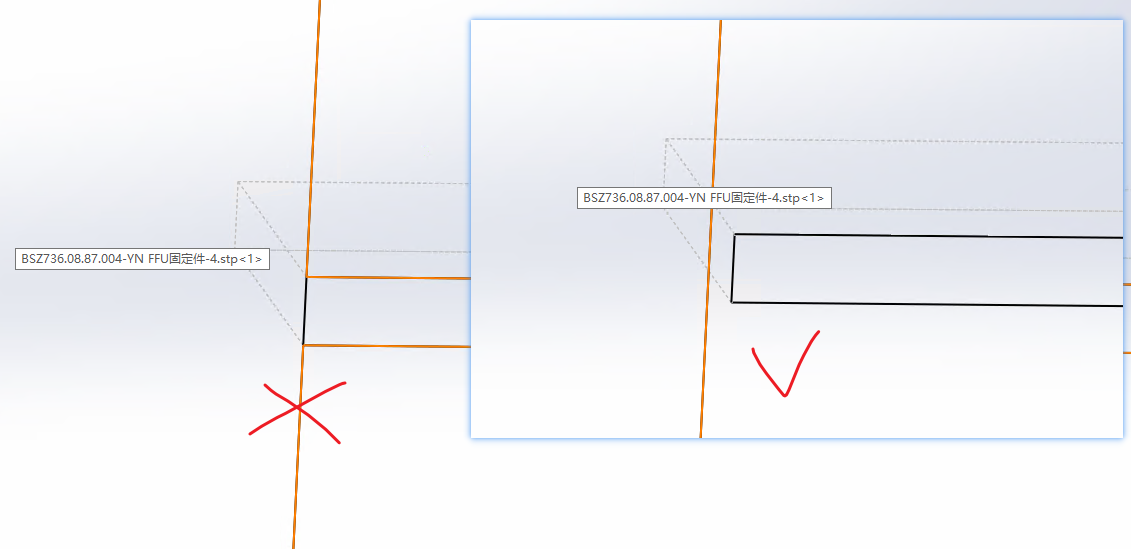

应该将孔、长条槽与端面线条分开，端面和孔 界线分明
|
其他跳转：方管必看、角钢槽钢必看、工字钢必看、片体零件必看。

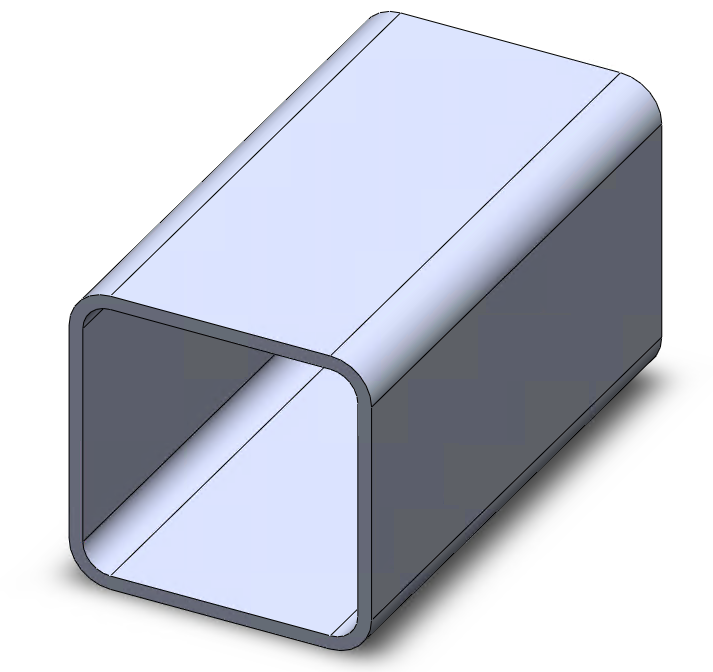

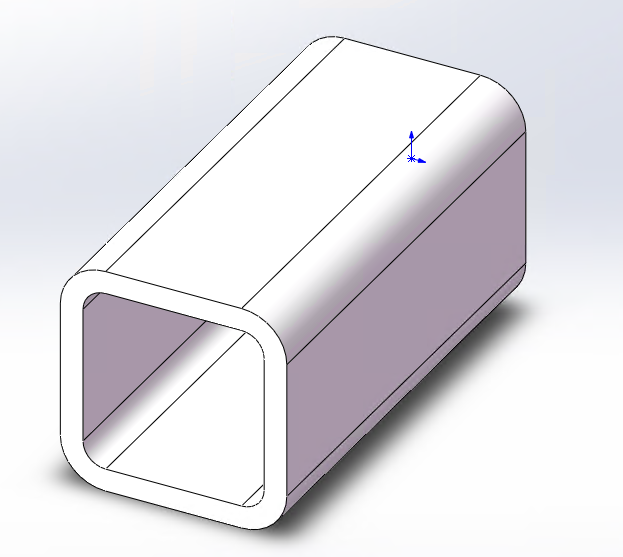

（2）方管截面作图规范：
| 要求 | 正确建模 | 错误建模 |
|

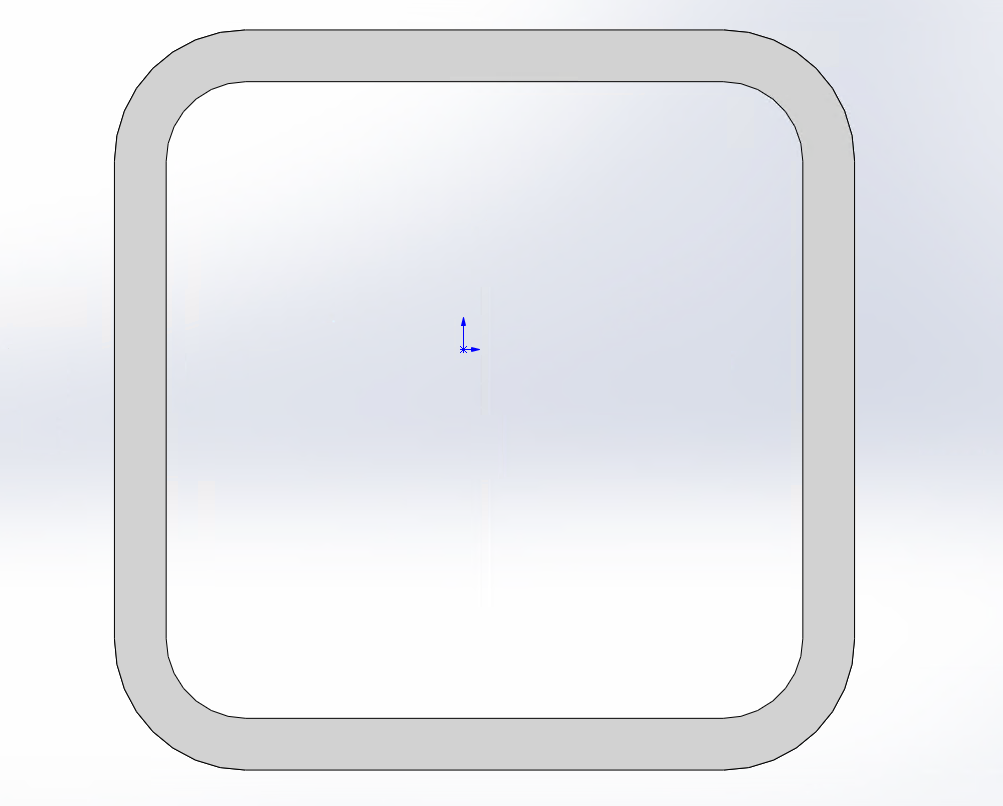

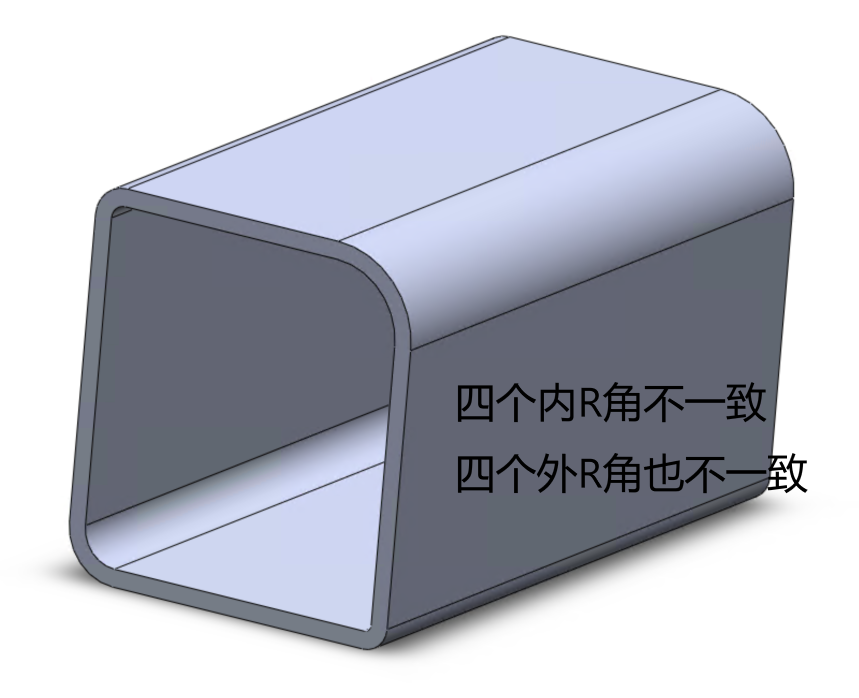

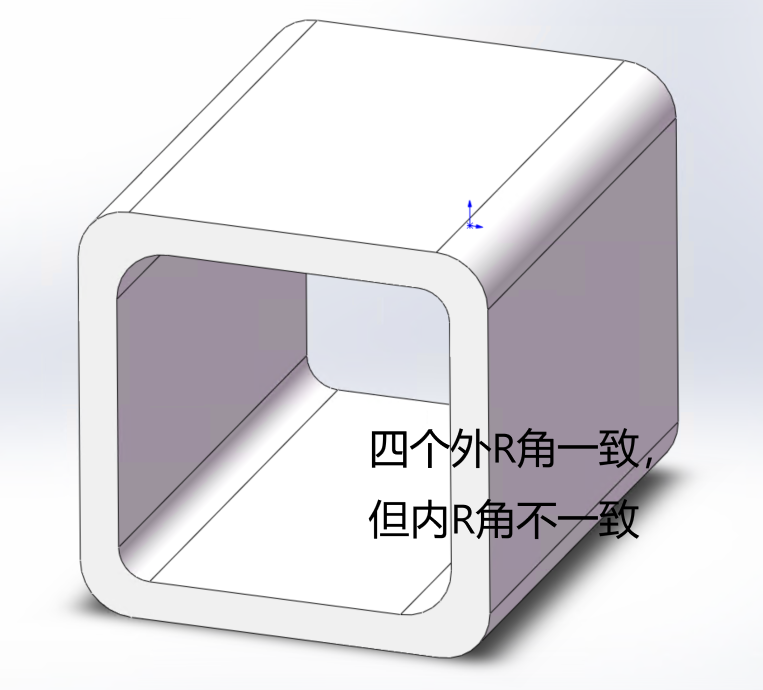

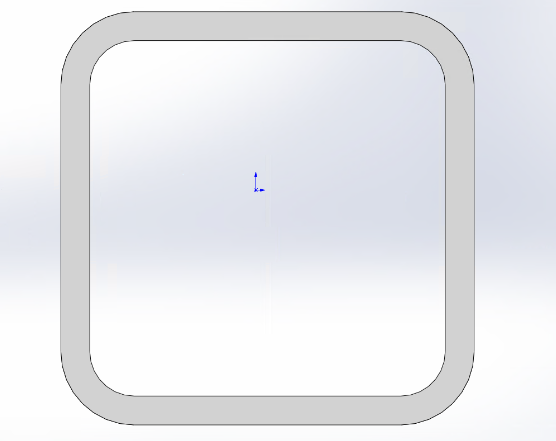

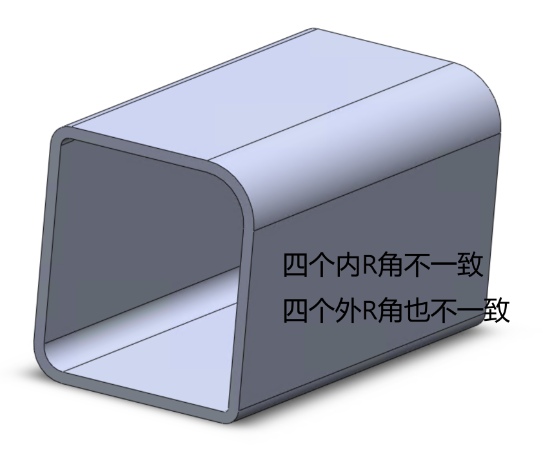

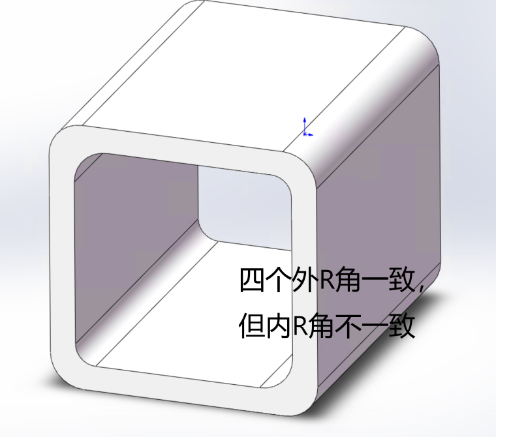

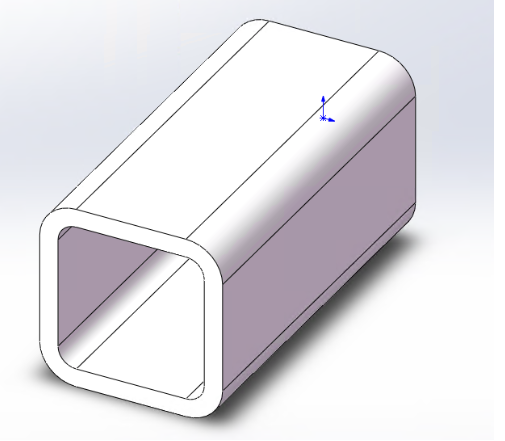

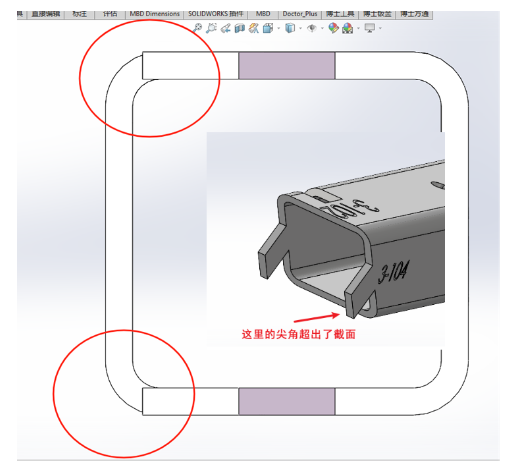

内外R角半径都必须一致 |
|
  |

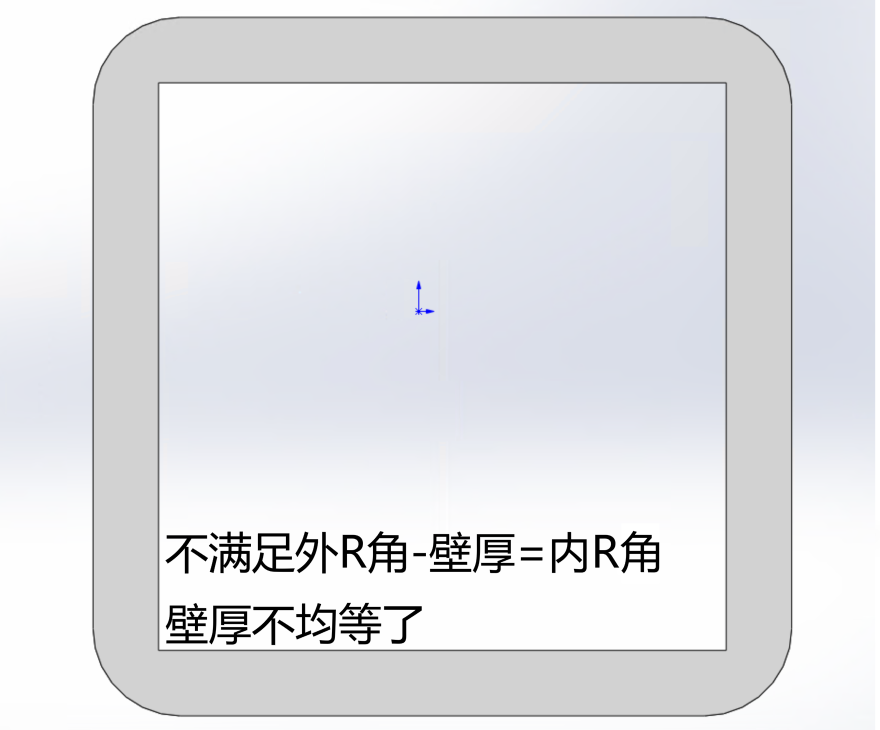

| 外R角-壁厚=内R角 |
|
 |
其他跳转：所有零件通用规范、角钢槽钢必看、工字钢必看、片体零件必看。
（3）角钢槽钢作图规范：
| 要求 | 正确建模 | 错误建模 |
|

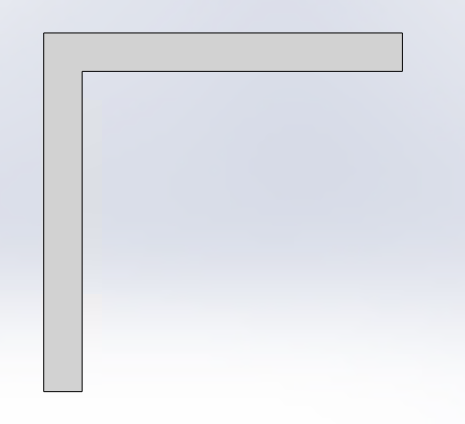

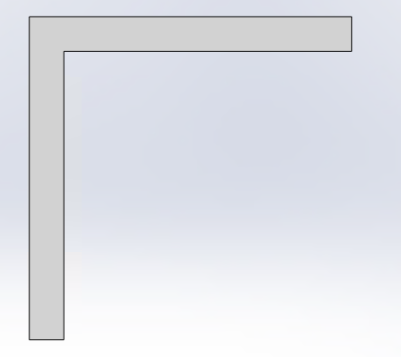

无需画R角 （若使用焊缝补偿，作图优选此方法） |
|
|
|

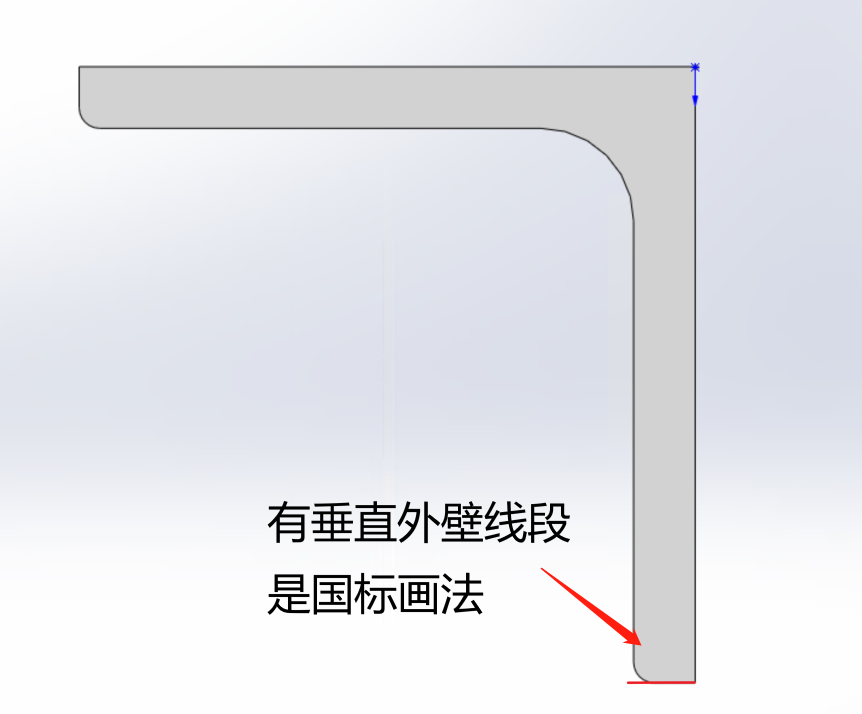

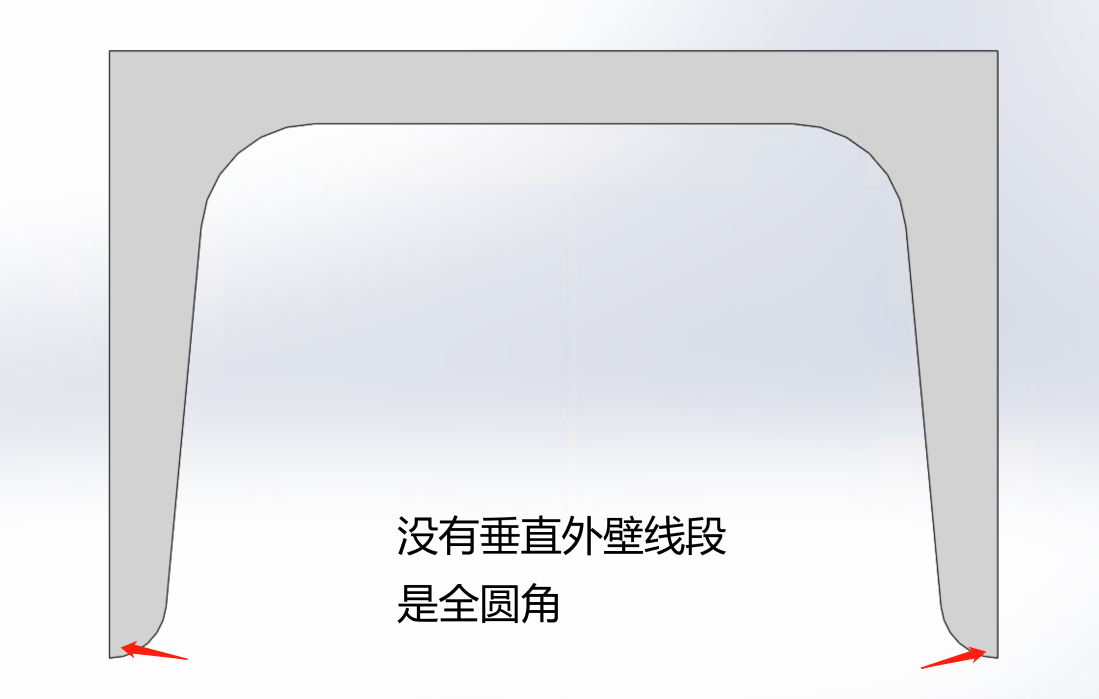

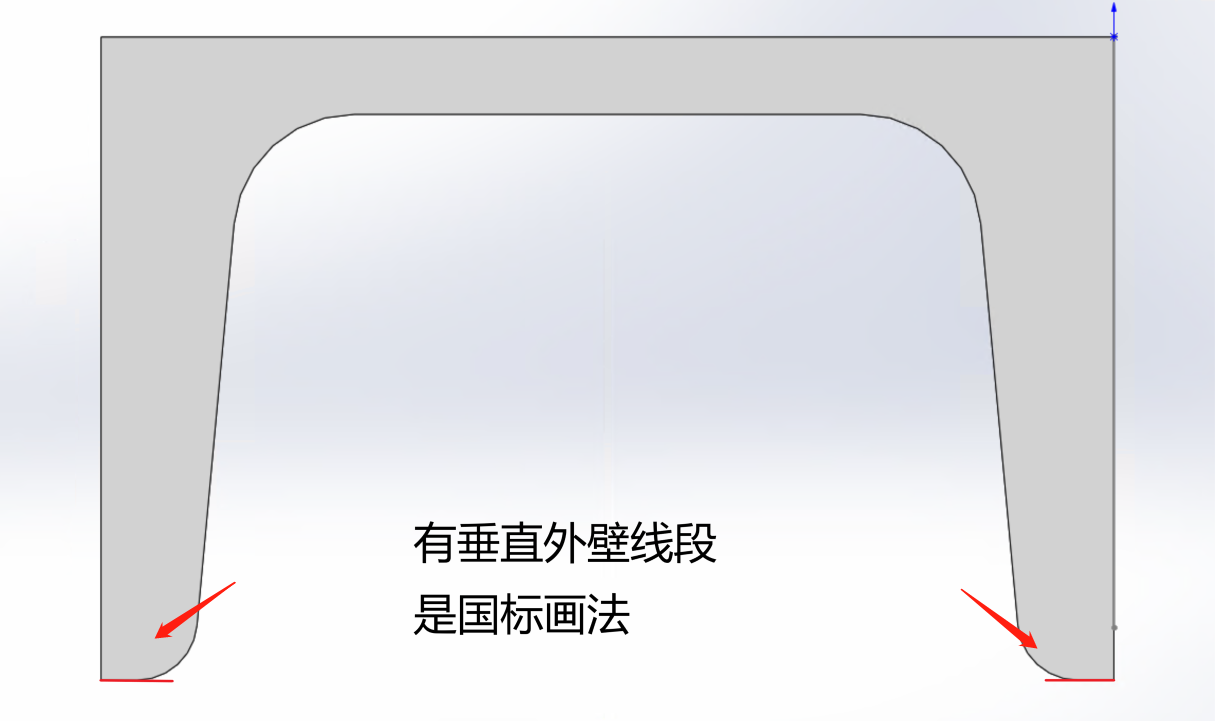

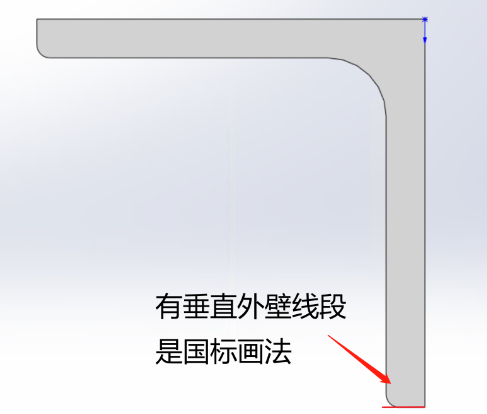

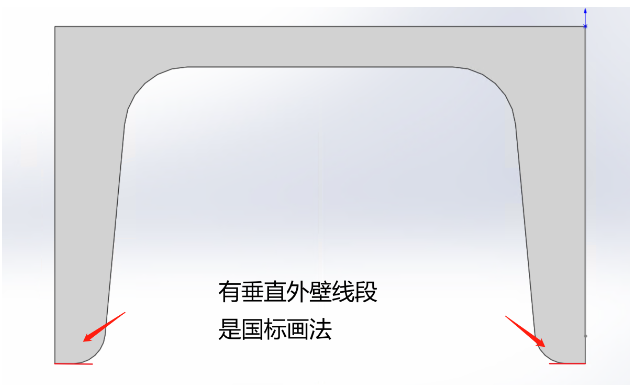

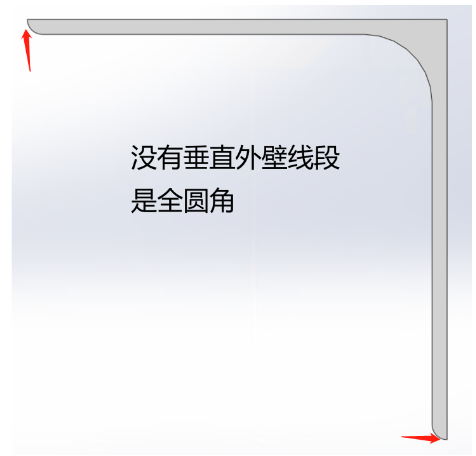

若要画R角，需画成国标类型 （注意：壁厚处是半圆角） |
|
  |
|

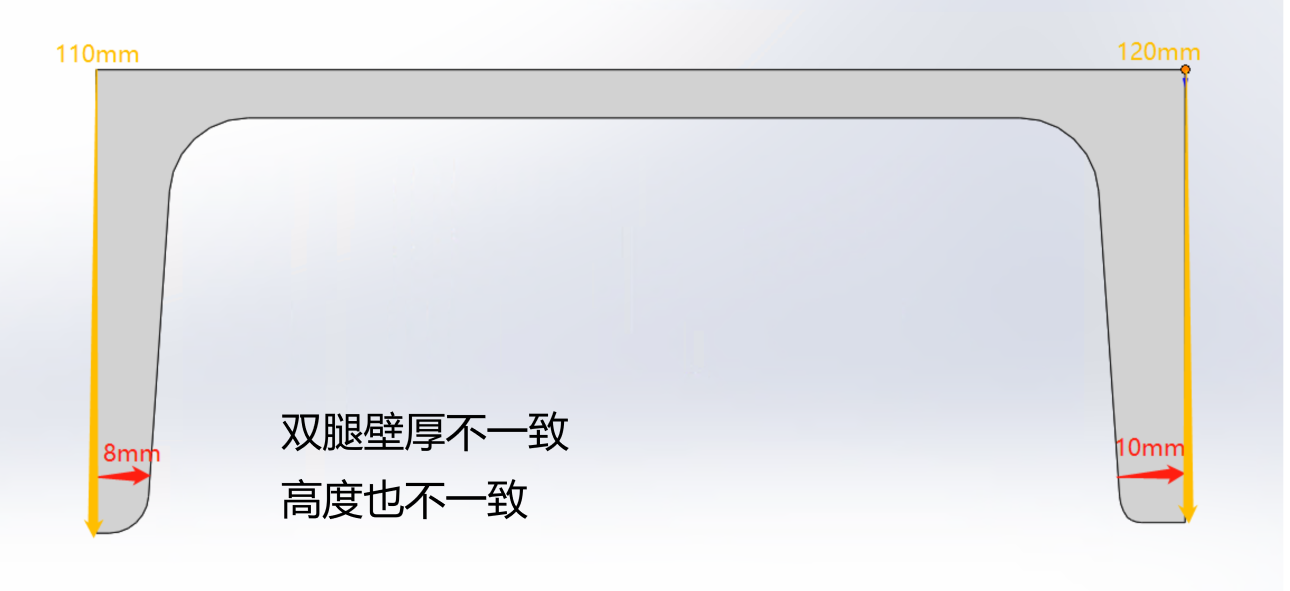

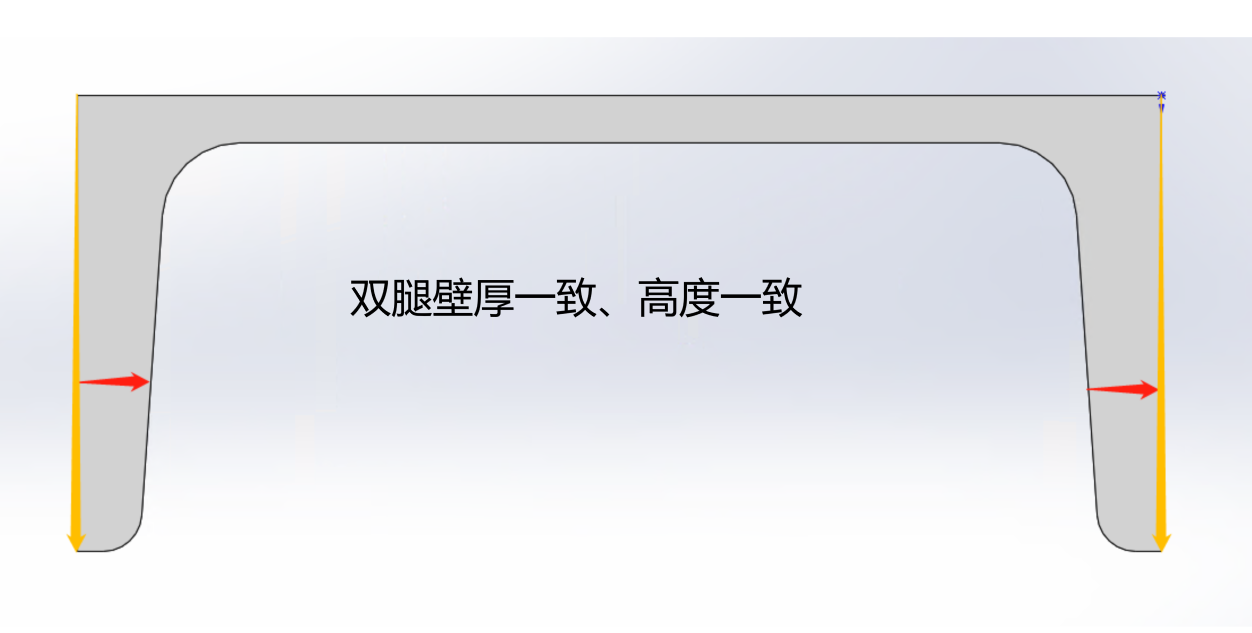

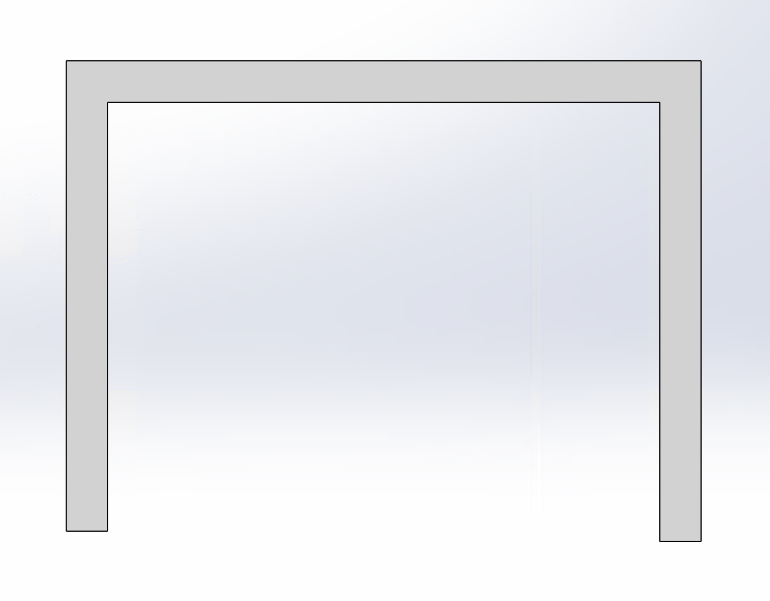

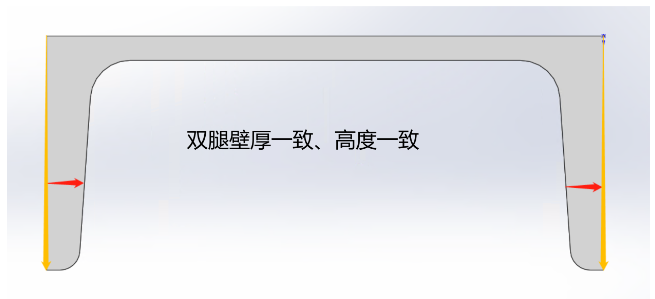

槽钢的双腿壁厚和长度需要一致 |
|
 |
其他跳转：所有零件通用规范、方管必看、工字钢必看、片体零件必看。
（4）工字钢作图规范：
| 要求 | 正确建模 | 错误建模 |
|

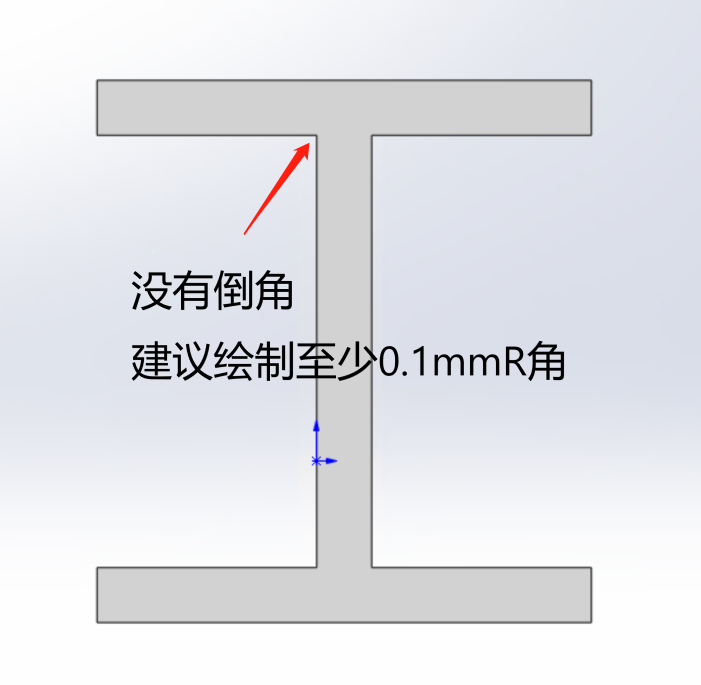

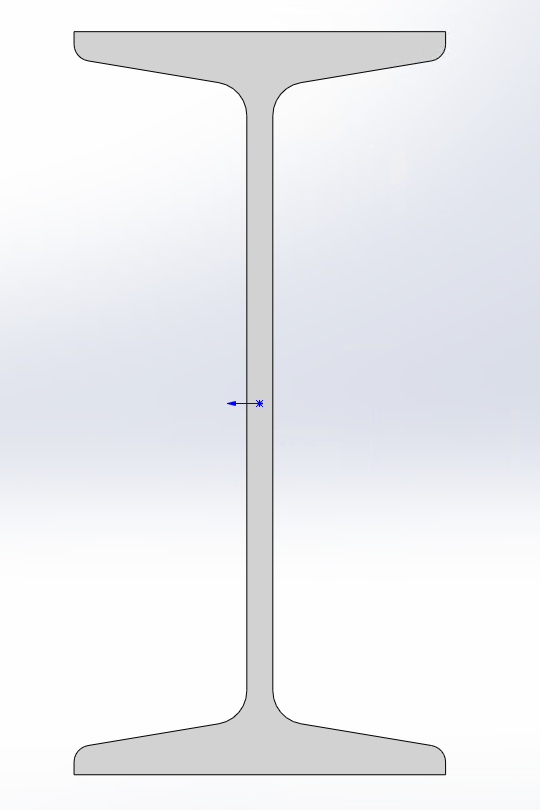

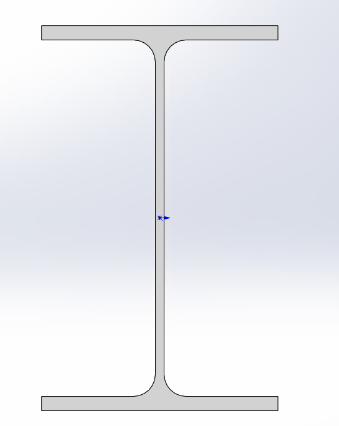

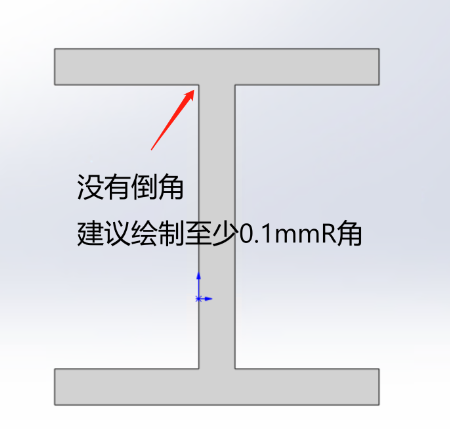

腹板R角不能为0、 腹板必须在正中间、 上下翼板厚度、长短保持一致 |

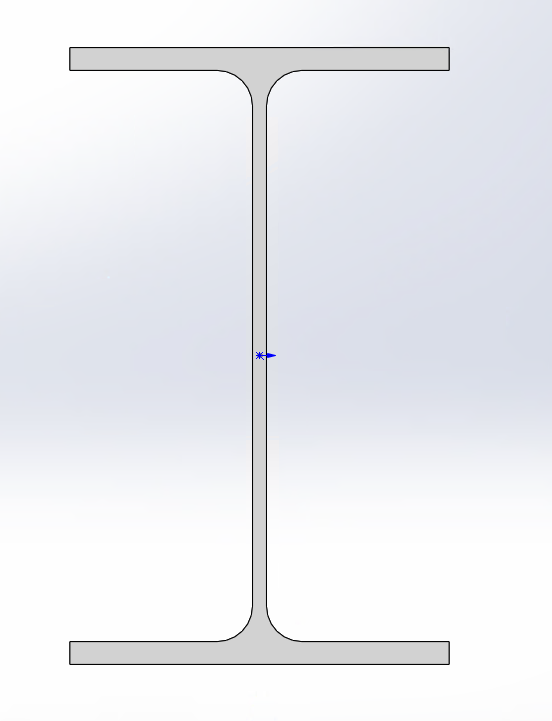

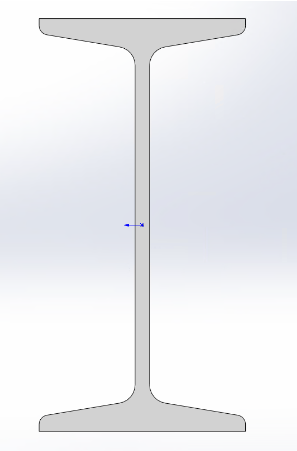

注：当前工字钢推荐绘制为H钢，翼板厚度取工字钢翼板的最大厚度 |

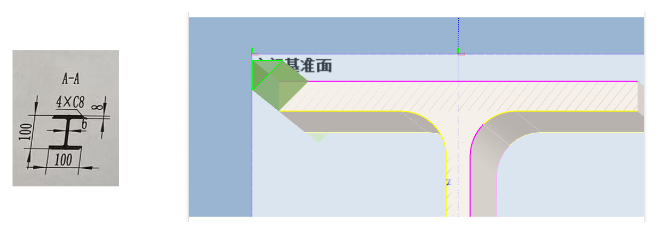

修改方法：《如何给R=0的工字钢添加倒角》 |
|

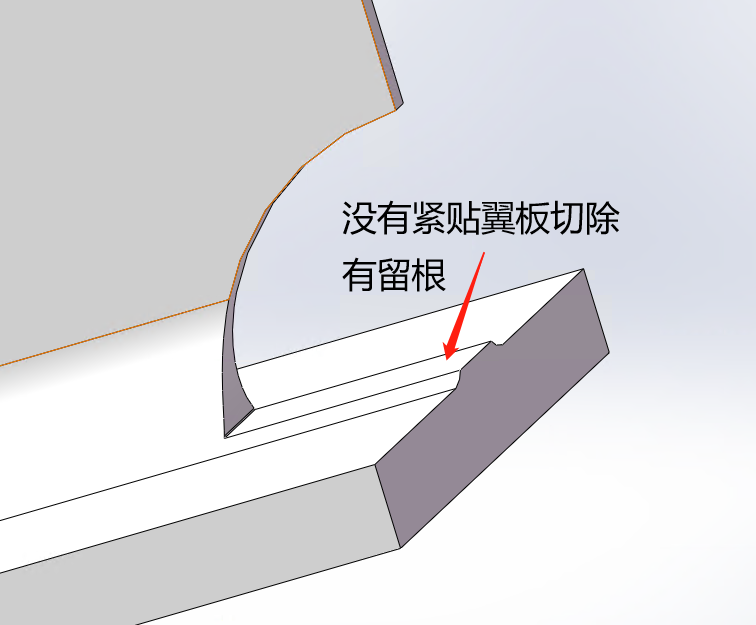

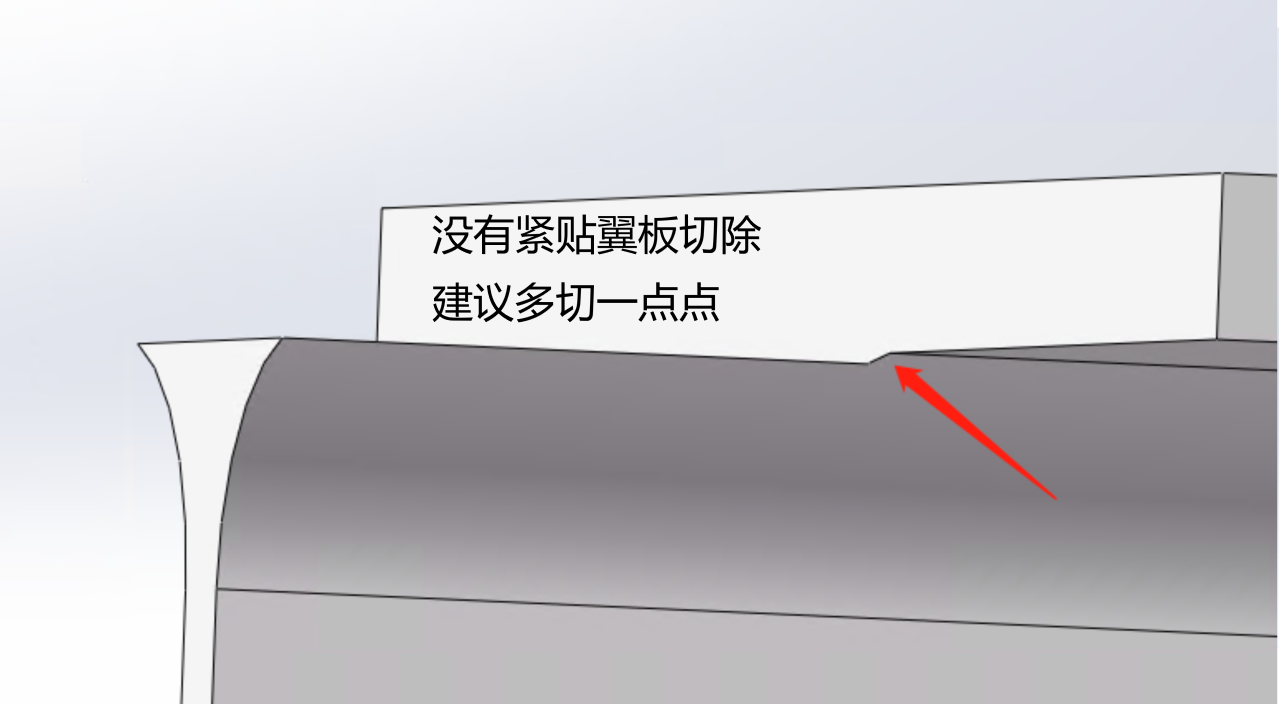

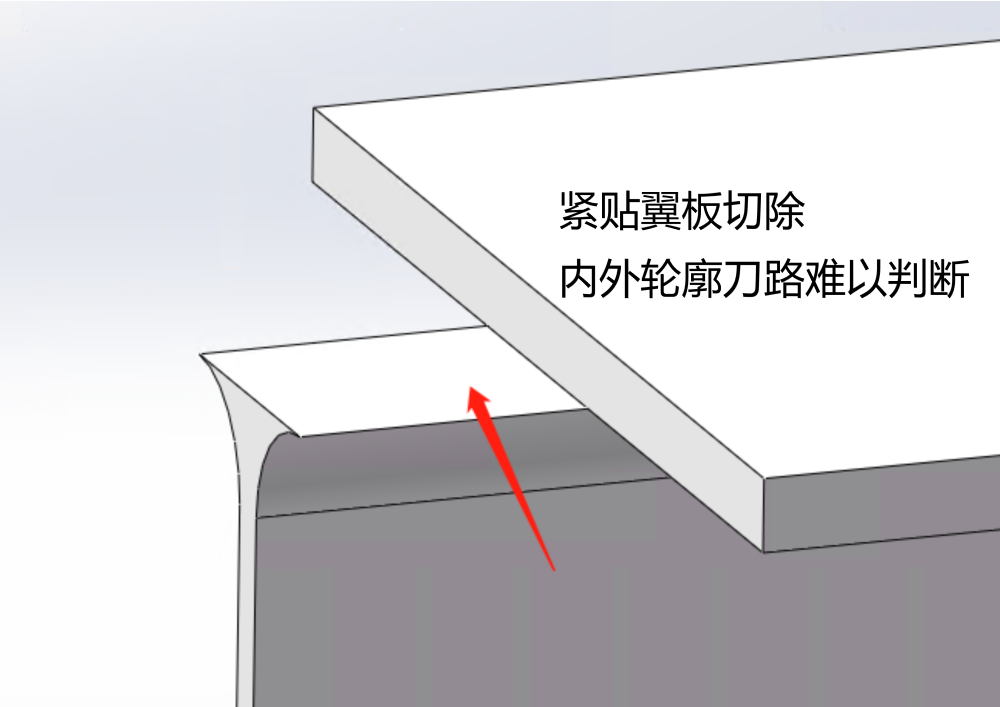

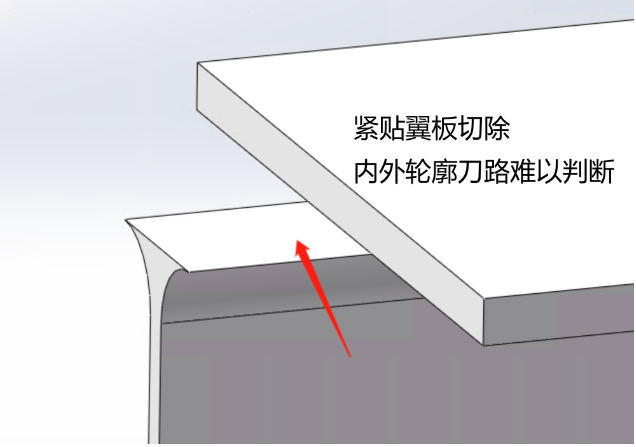

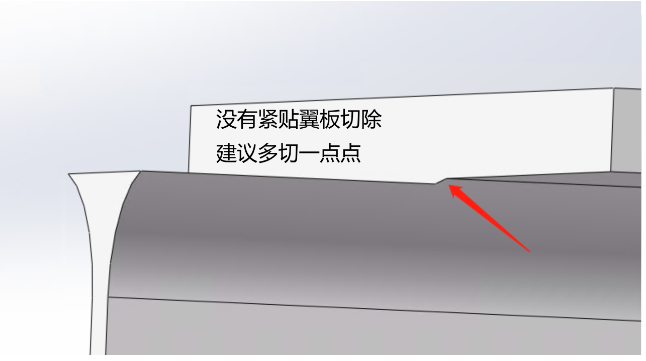

翼板/腹板不能紧贴另一个完全切除 |
|
|
|

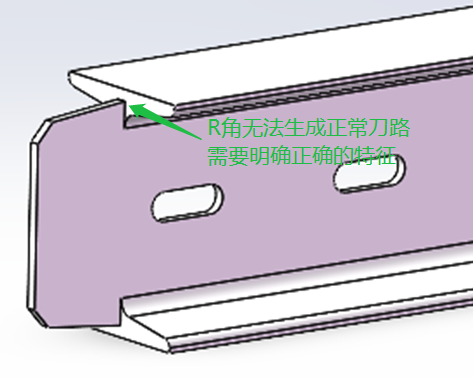

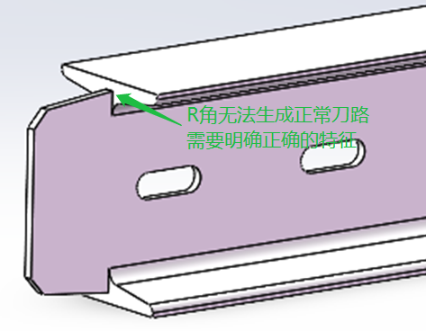

R角位置出现了无法直接切割的特征 |

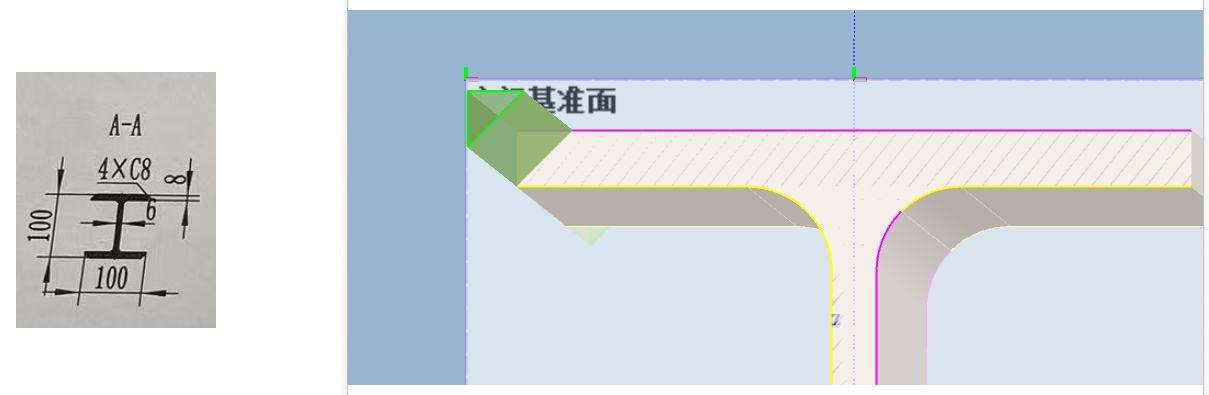

※需要确认舌头宽度，舌头宽度要求不同，绘图要求不同。
|

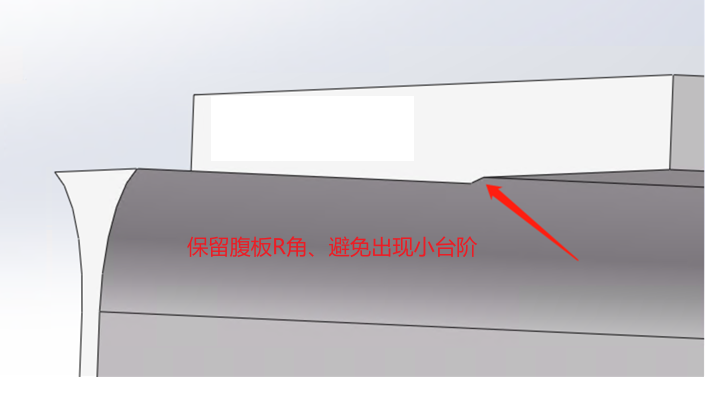

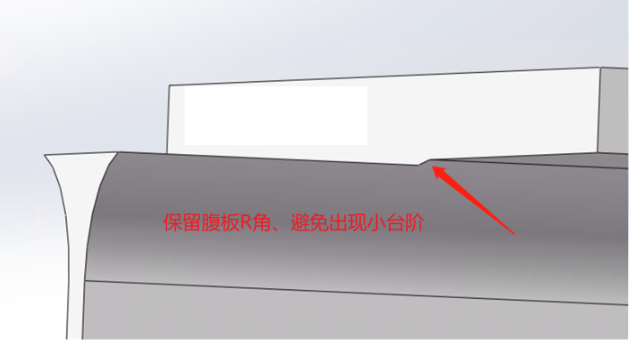

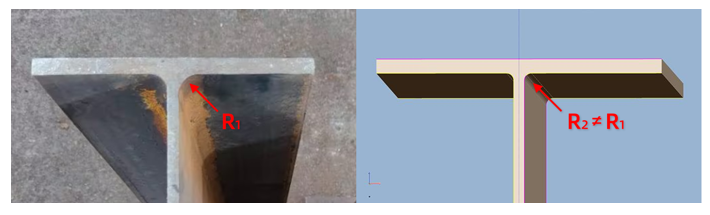

需要保留腹板R角，避免出现台阶
|
|

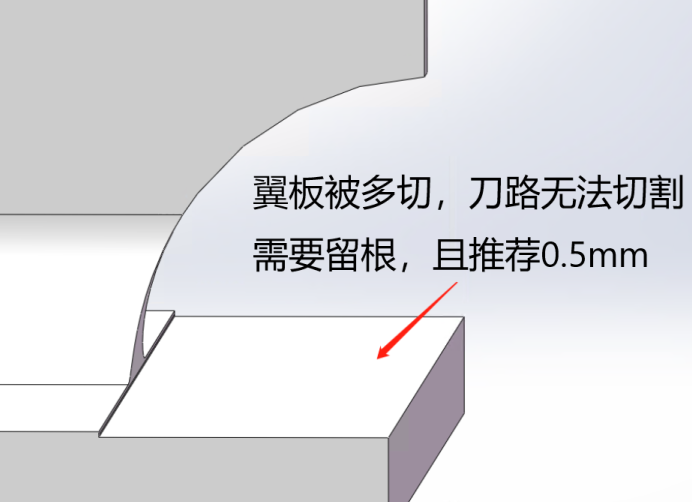

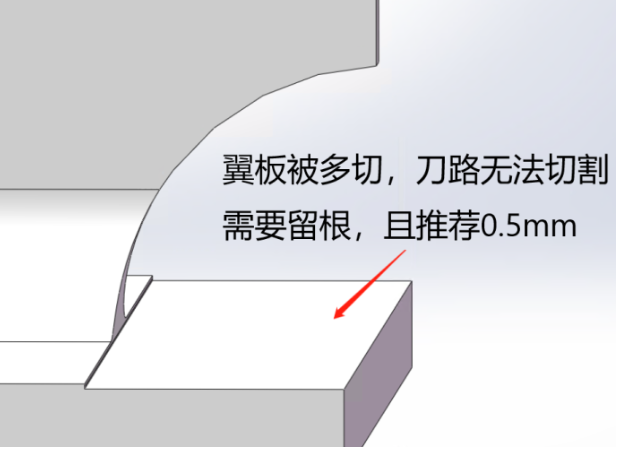

翼板下缘保持完整，且有腹板过焊孔应有留根 （留根推荐留0.5mm） |
|
|
其他跳转：所有零件通用规范、方管必看、角钢槽钢必看、片体零件必看。

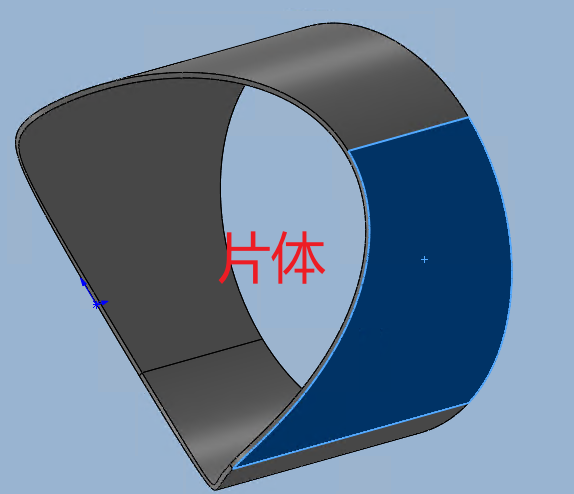

（5）片体零件作图规范：
| 要求 | 正确建模 | 错误建模 |
|

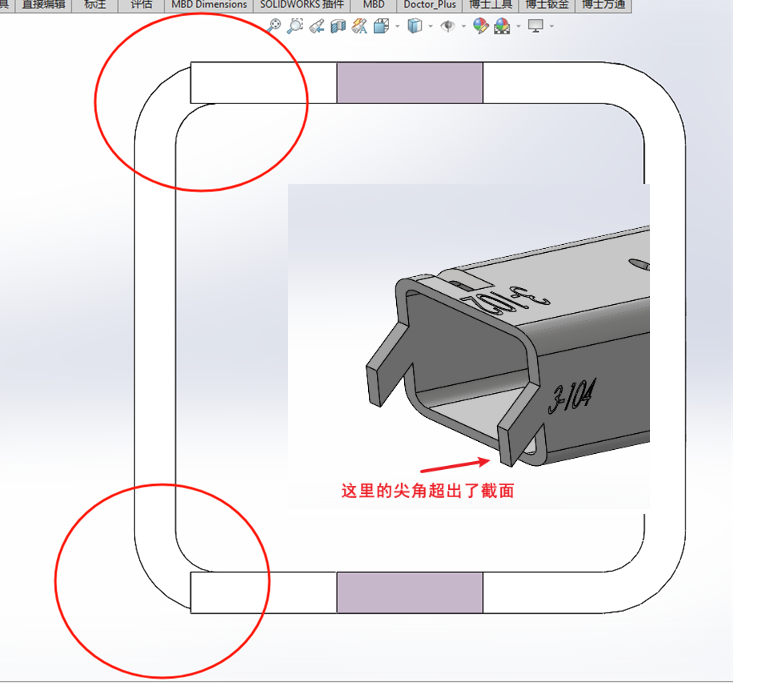

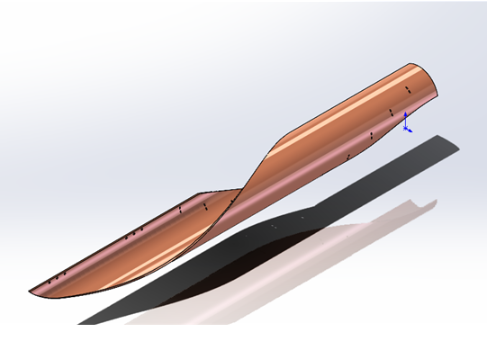

原始截面形状被破坏
|
|
解决方法：《片体零件的刀路处理教程》 |
|
|

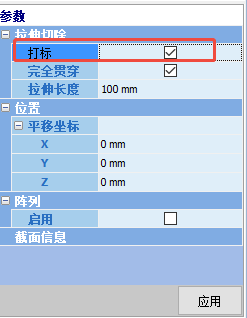

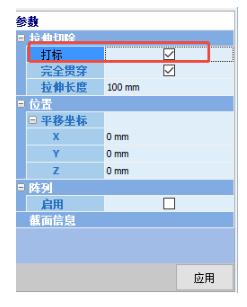

点击<绘制零件>，左上角点击📂，将零件导入，将破坏截面的拉伸切除特征改为<打标>。
详细讲解：《片体零件的刀路处理教程》 |
三、FAQ：
1.如何判断零件是不是拉伸体或者厚度是否均匀？
-
- 使用Solidworks打开，切换到正视图，判断零件是否为拉伸体、查看厚度。
2.如果是工字钢，可能会有什么问题？
-
-
在软件内测量上下翼板宽度是否一致，腹板是否在翼板正中心。
-
-
