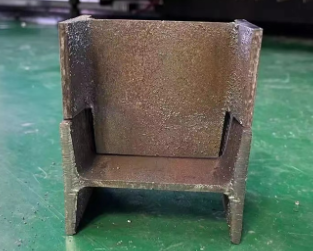

一、介绍

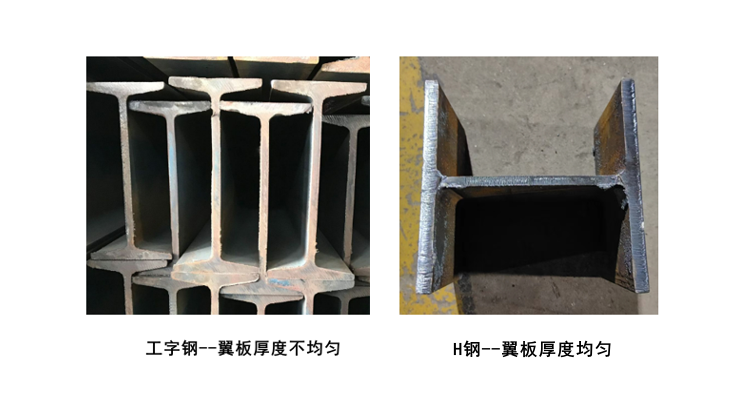

工字钢与H钢是激光加工中常见的管型，针对此类管型，TubesT有完善的解决方案，在进行零件处理时，先阅读本教程，可以帮助您更加高效地进行套料！

注意：《》、【】中的内容均为可跳转的教程链接，点击链接，即可查看功能对应的详细参数说明、使用方法。

二、基础通识

在正式开始操作前，请先确认您已经阅读过《入门课程（文档）》，知晓套料软件在整个加工流程中的作用，以及各种文件格式的使用方法、版本类型的含义。

其次，可以根据自己的实际情况提前将软件配置好，让后面的操作过程更加流畅。

三、套料步骤

1.预处理、自动工艺

有一些常用操作,比如:

• • • 给零件添加打标文字（推荐）；
    • 对部分基础工艺非常熟悉，想让软件给管面孔自动加引线、补偿（推荐）；

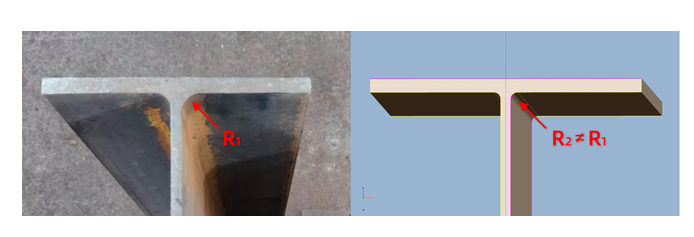

    • 当工字钢实际R角大小与图纸不一致，想要自动修改R角（支持部分格式）；
    • 想让软件给零件自动加缺口（仅型钢机整根上下料必做）；
    • 对刀路优化功能和效果非常熟悉，想要让软件自动执行（按需）。

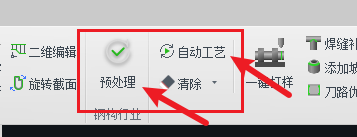

都可以在导入零件前，在【自动工艺】、【预处理（钢构专属功能）】中提前配置好，软件就会在导入零件时自动执行操作。

★ 导入零件后只需检查即可，无需人工手动设置，可以大大提升套料效率，部分效果见示例：

2.生成零件

★ 如果导入失败了，可以根据这些经验进行排查《零件导入失败怎么办》。

★ 如果导入后零件名和文件名不一致，可以参考：《导入零件使用文件名》。

3.检查零件

在零件处理前建议先检查零件，防止排样后发现特征不对，需要重新处理，就会占用较多的时间，检查思路可以参考：

• • • 打标文字加没加上？位置合不合适？
    • 如果有坡口，检查是否有零件未识别坡口、或者不是自己想要的效果？
    • 零件刀路有没有异常情况？比如缺少刀路、有多余刀路？
    • 核对零件数量对不对？

★ 如果导入后提示：即将执行<法向量错误检测>，则点击确定。

这个功能会对识别坡口的零件进行坡口刀路的检测。如果有明显错误的零件就会用黄色小三角进行提示。

若有错误提示，参考《法向量错误检测》这篇教程进行解决。非坡口机该条可忽略。

4.刀路防撞

切割头在摆动的时候容易和零件发生碰撞，此时需要用切割头模型来进行防撞检测。详细使用方法参考《刀路防撞》。非坡口机该条可忽略。

注意：当工字钢切腹板坡口的时候，必须使用ses三维切割头模型。只有ses模型能够检测坡口刀路。

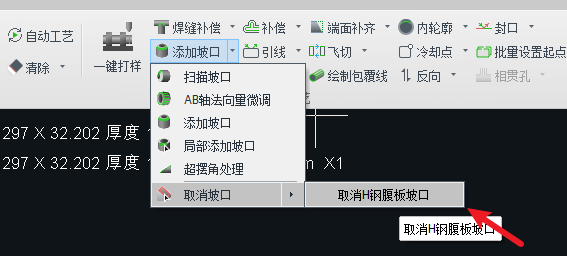

如果没有制作ses模型，可以取消H钢腹板坡口，然后进行防撞。

5.端面刀路优化

根据图纸中的工字钢生成的刀路，往往和实际加工要求的刀路有一定差距，为了更好的进行生产，可以使用刀路优化。

详细操作步骤见：《端面刀路优化》、《翼板刀路优化》。

★  预处理开启集成刀路、翼板刀路优化则无需重复处理。

6.自动排样

当零件检查完毕后，就可以进行排样。——详细教程可参考：《自动排样》

★ 排样有特殊要求，自动排样不符合我的预期，可以手排吗？——使用【手动排样】功能。不过建议先检查排样参数。

★ 切管机需要尾部零件满足一定长度才能夹持，或者下料plc需要零件大于某个长度才能触发，需要怎么设置？——使用【合并零件】功能。

7.工艺区分

排样后必须要进行工艺区分。——详细教程可参考：《工艺区分》

8.自动排序

零件排样后，就可以进行排序。排序将会综合考虑加工效率，对每条刀路进行合理排序。——详细教程可参考：《自动排序》

★ 如果是型钢机，直接使用防浮渣排序。教程：《防浮渣排序》

9.路径检查（选做）

零件排序后，可以进行路径检查。软件将可能存在风险的刀路进行弹窗提示。——详细教程可参考：《路径检查》

10.导出加工文件

排样排序后，就可以将排样结果导出。——详细教程可参考：《导出加工文件》。

同时，您也可以导出排样报告单。——详细教程可参考：《排样报告单》

四、加工步骤

1.在TubePro内的寻中方式

在TubePro打开上一步导出的zx格式文件，将图纸导入到TubePro中。

点动卡盘B轴，旋转至工字钢某一个横面基本水平，确认喷嘴在管材正上方，做一次<单面矫平>。

保存矫平结果后，点击<自动寻中>，会弹出<工字钢寻中>，做一次寻中，保存寻中结果。

工字钢也可以添加寻中点，在加工中寻中。工字钢文件默认的加工时寻中方式就是工字钢寻中。

工字钢寻中限TubePro7.0.13.128及以上版本（配合TubesT1.23及以上版本）。

2.加工前测试

寻边之后先不要进行加工或打样，请先开红光进行空走。

**细尖的三维切割头才能加工工字钢，比较扁平的二维切割头不行。

空走之前保持切割头在最高处，红光打到工字钢上。将加工速度调低，空走看红光，估量一下加工到倒角处是否会碰到切割头。

如果空走看起来没问题，再使用比较慢的速度关光关气加工一次，确保切到倒角处不会撞切割头的侧边。

假如空走的时候看起来切割头会碰撞管壁，则需调整轮廓向量，若到TubePro里空走、空走没问题的话关光模拟加工。

1.39及以前版本工字钢加工视频教程如下（新版步骤与之不同，直接按照文字教程操作）：
