TubesT-尖角V槽

简介

绘制零件界面,V槽下拉菜单中新增尖角V槽功能,并可以对所有零件截面生效。



使用方法

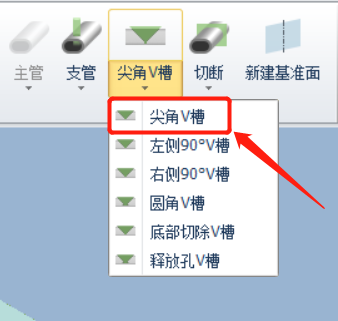

1、进入Tubedraw界面,绘制任意截面零件,应用后点击V槽下拉菜单里的<尖角V槽>。

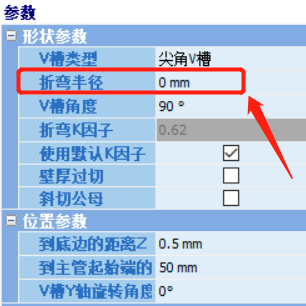

2、设置尖角V槽相关参数,折弯半径、V槽角度、起始位置等。(只有当折弯半径为0时,才是尖角V槽,折弯半径大于0时,类型虽显示为尖角V槽,实则为圆角V槽)

注:设置尖角V槽时折弯k因子、使用默认K因、壁厚过切等参数可不做设置或修改。

3、设置是否启用阵列,启用阵列后则在Y方向做多个相同大小的V槽。

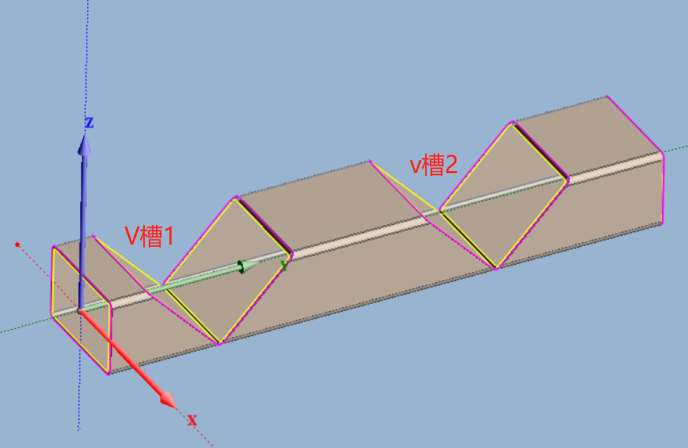

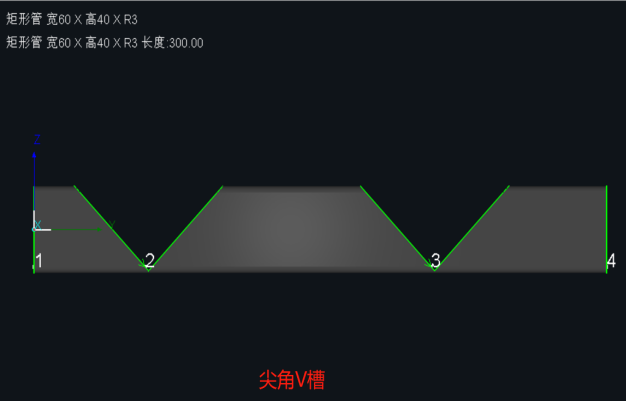

效果展示:
