TubesT-导出带切割工艺的加工任务

简介

1.47版本开始,支持导出带切割工艺的zx格式加工文件给切割软件加工使用,方便无人照看的自动化加工过程中,能根据加工文件自动调换工艺参数。

一、使用规则

1、导入设置界面关联的切割工艺需要是.lcm格式文件,此格式为切管系统Tubepro里保存的工艺参数文件;

2、导出加工任务包时是不带切割工艺的,勾选<导出文件打开选择工艺窗口>也不会出现弹窗提示;

3、一个管材截面含有多个图层时,对应图层可以选择相应不同的工艺参数;

4、在主界面<为截面配置工艺>手动选择工艺文件后,如果在用户参数配置里勾选<导出文件打开选择工艺窗口>,导出时会再次弹窗提示工艺选择界面,如果不勾选则导出时不会出现弹窗提示。



二、使用方法

1、主界面配置

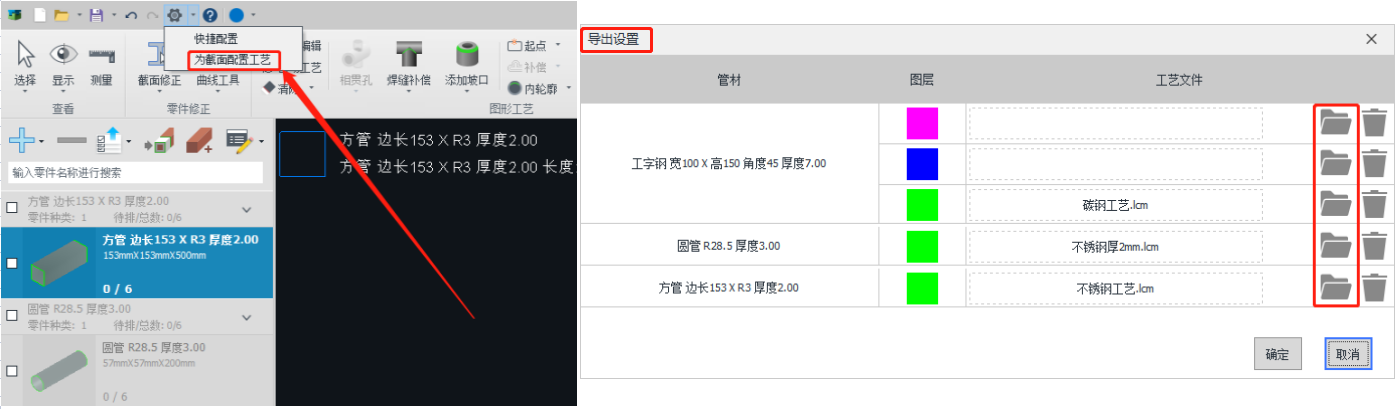

使用V1.47及其以后的版本,导入或绘制零件后,点击用户参数配置下拉菜单里的<为截面配置工艺>,设置管材截面对应图层的切割工艺。

2、用户参数配置

在<用户参数配置>中,勾选导出文件时打开选择工艺窗口,则会在导出加工文件时出现导出设置界面弹窗提示,也可在此界面中选择管材截面对应使用的切割工艺参数。
