一、问题描述：

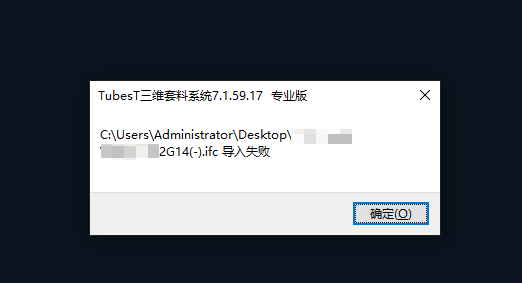

在导入零件时，常常会出现弹窗提示：
二、原因与解决方法：
1、零件图纸不是支持的软件绘制的：
SolidWorks、ug（支持igs、sat格式）、tekla（支持t2t、x2t、ifc、LCH截面的nc1格式），其他软件暂不支持，推荐使用这三款软件。

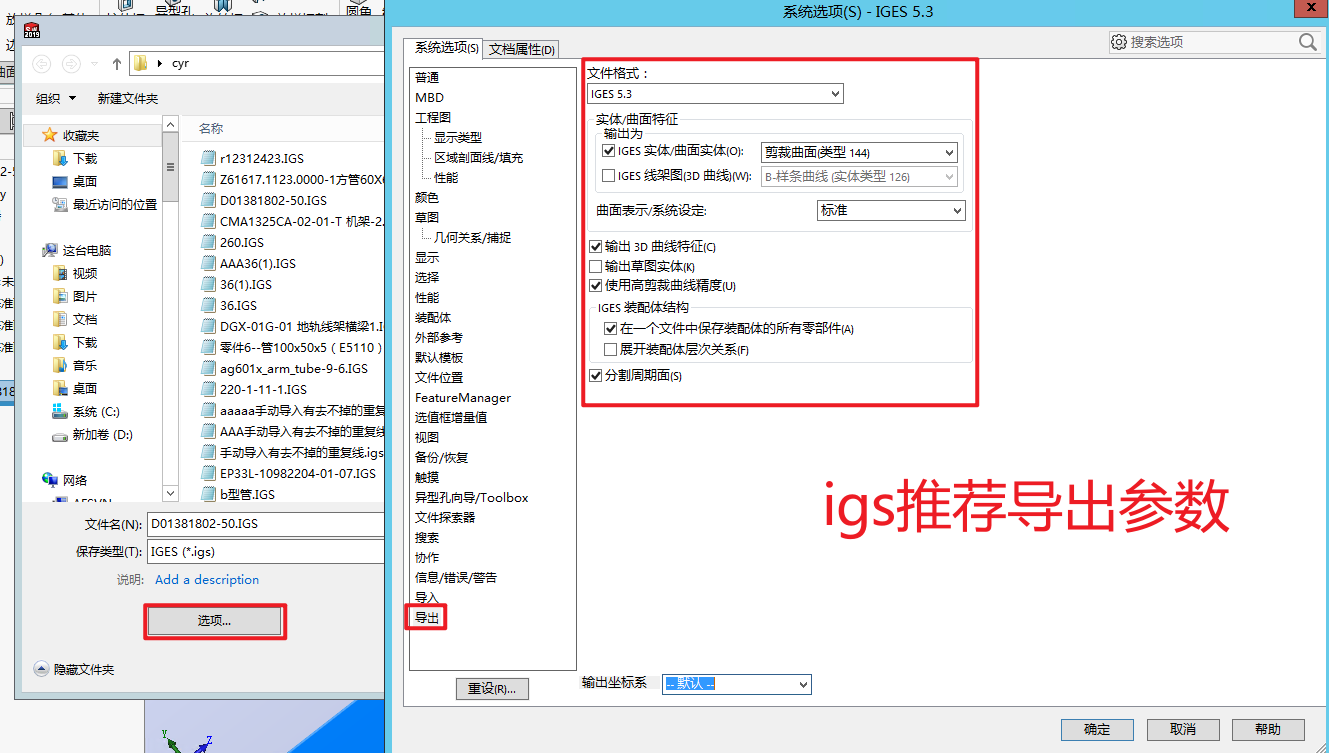

2、外部绘图软件的igs或sat导出参数不是推荐参数：

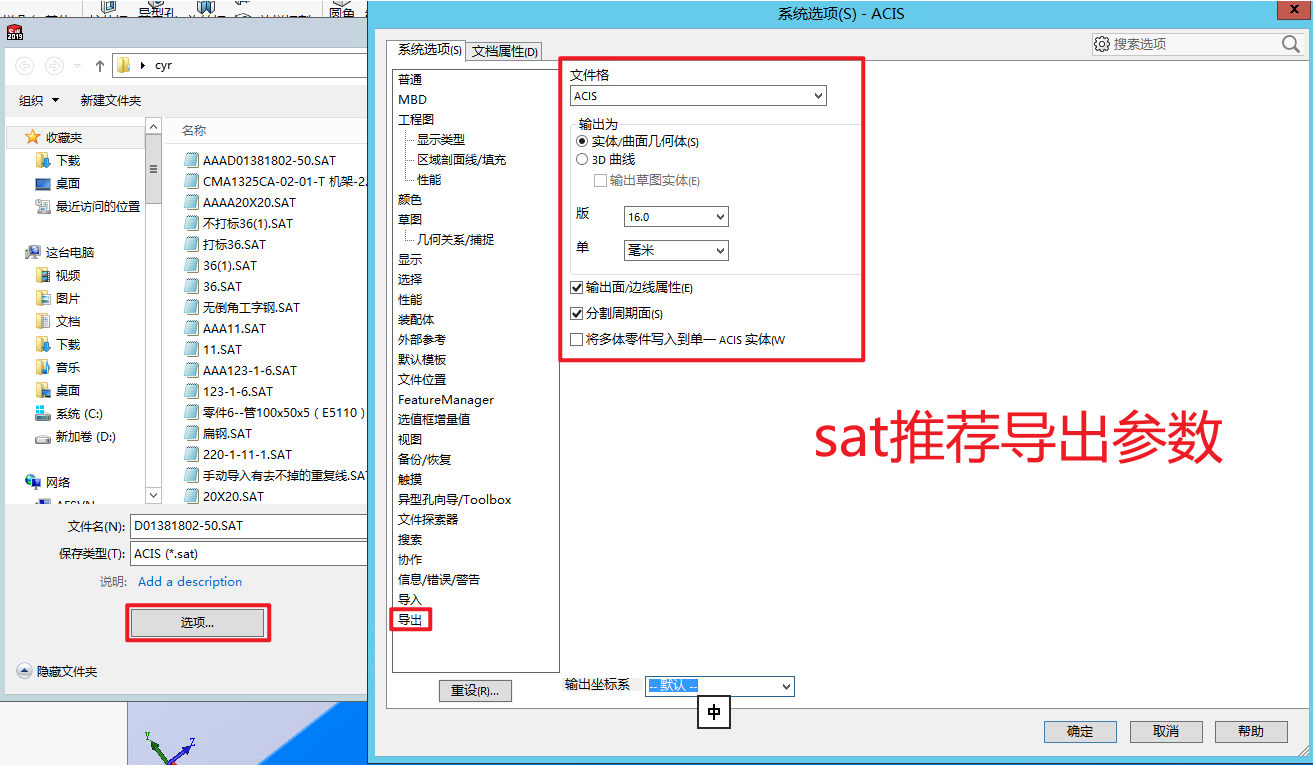

如果2016以上的SolidWorks保存的SAT不能导入，请将SAT的ACIS版本设为16.0-22.0版本。
3、图纸绘制不规范：
比如片体零件、非国标角钢、槽钢、工字钢等。
具体改图方法及图例详见：《TubesT-常见零件建模规范》。
4、导入参数设置错误：

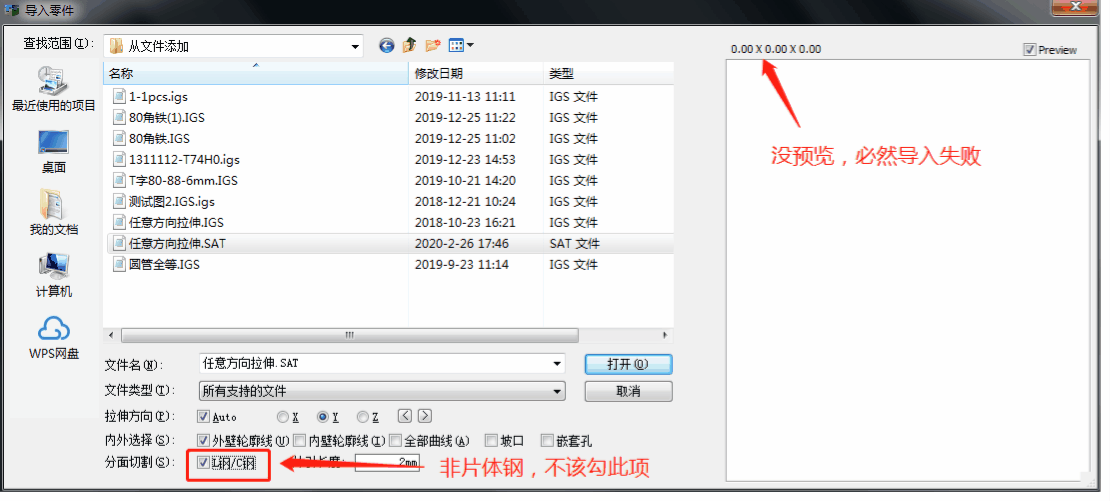

选中图纸后，右侧会出现零件的预览图和截面信息，“0.00x0.00x0.00” 代表没有读取到图纸，此时点打开肯定会导入失败。
图纸没问题的情况下，导入不了很可能是导入参数设置错误：

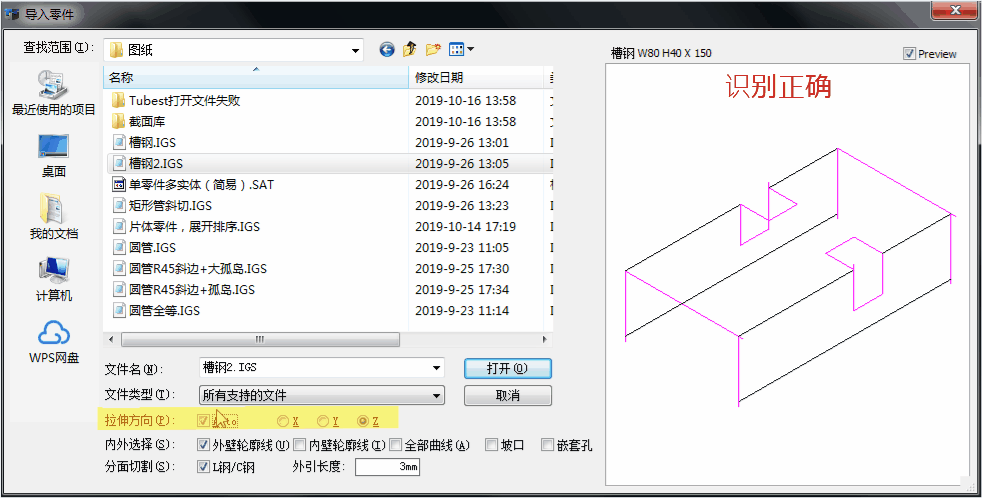

（1）拉伸方向：Auto代表自动选择，在导入文件时会自动读取零件的拉伸方向。当自动读取的拉伸方向与实际不符时，可手动进行调整，直至截面类型和图像预览与实际管型一致。
新版本界面：
旧版本界面：
（2）L钢/C钢：槽钢、角钢、C型钢等片体钢需要勾选<L/C钢>（新版本改称为片钢/型钢），自动生成特殊刀路。非片体钢不用勾选此项。
（3）嵌套孔：若有“废料上也有其他零件”的零件，导入时要勾选嵌套孔，否则导入后会分开。装配体不要勾选嵌套孔。
补充：
（1）如果您使用的其他绘图软件绘制的图纸，若导入失败，除了按照上述检查外，可以将软件名称及图纸发送给技术交流群的工作人员，若后续功能优化，会优先参考您发送的图纸~
（2）部分简单零件，可以直接在TubesT中绘制。以矩形管为例，可参考：《TubesT-绘制零件》 。
-
