当零件上有文字、标记等,只需要用留下打标痕迹,不需要切割透时,可以将对应颜色图层的工艺参数设置为打标参数来实现。
其中“图层颜色”是在TubesT中设置的,图层所对应的“工艺参数”是在切割软件中(如TubePro或FACut-H)设置的。

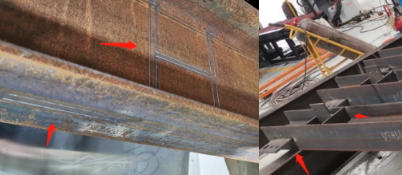

下图是一些常见的对零件编号、焊接位置或者卡口位置留下打标印记的图例:
不同的来源添加方式各不相同,详细情况可参见下表:
图纸来源 | 打标内容 | 示例 | 功能 | 相关教程 |

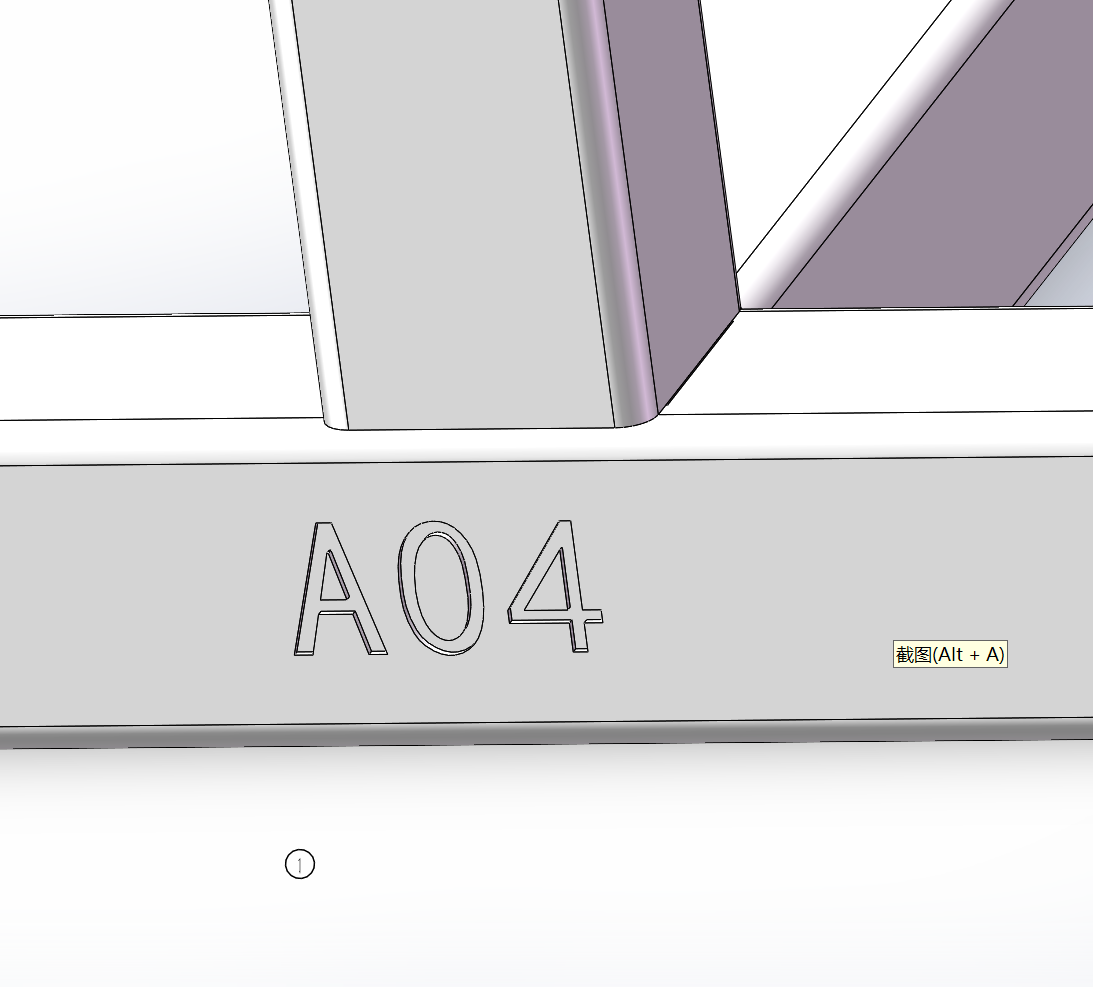

solidworks、ug 等绘图软件 | 文字、标记 |

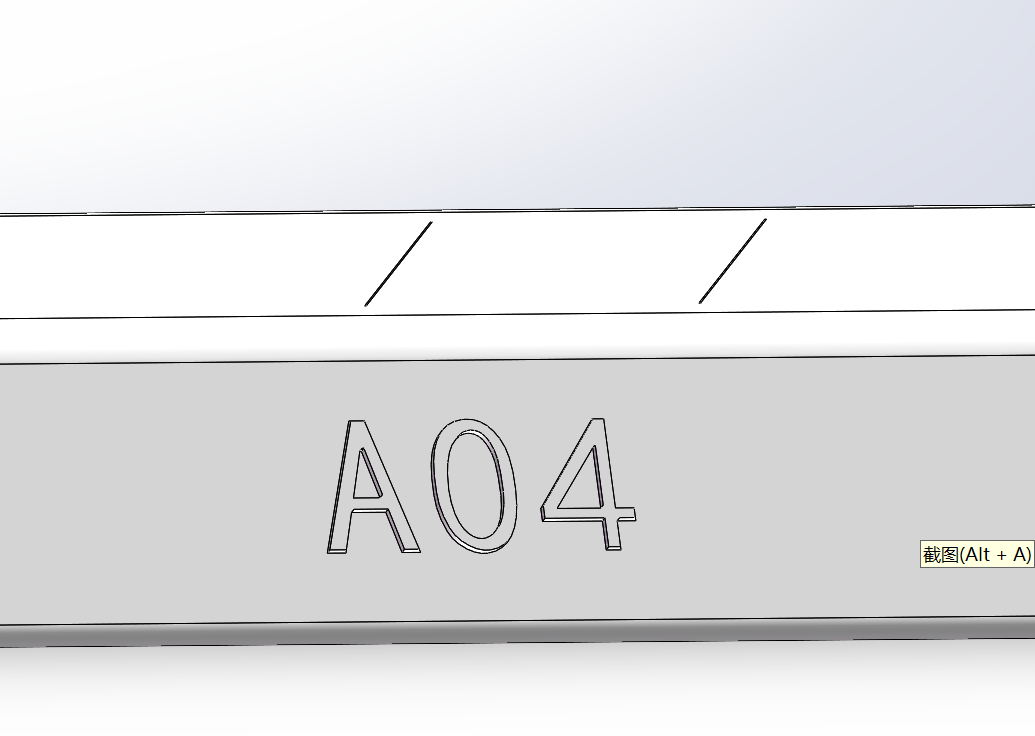

注:建议作图时打标轮廓不要与零件骨架线(如R角处实线)重合~ |
sat、step格式在导入零件时 勾选【图层映射】 |
《图层映射》 |

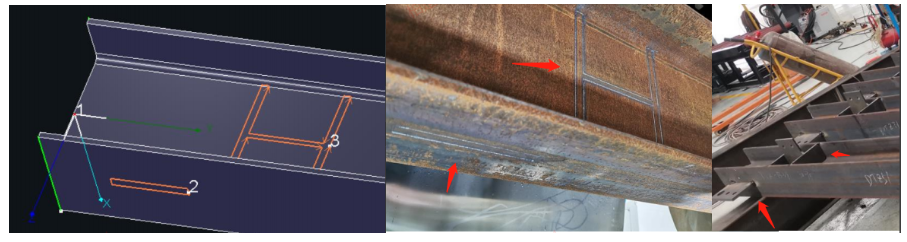

tekla建模软件 | 标记 | ![]() |
使用CypWizard插件 在从插件导出时 勾选【打标焊接位置】 |
《CypWizard插件安装和使用教程》 |
TubesT内部绘制 | 标记 | ![]() |
绘制零件时 勾选左侧参数栏的【打标】 |
《绘制零件-打标》 |

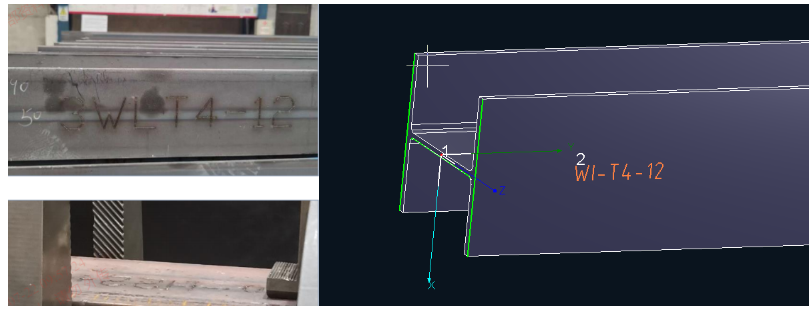

所有来源 | 文字 | ![]() |
导入零件前 在【自动工艺】/【预处理】任意一个中 开启【绘制文字】 |
如果上述情况均不符合,零件已导入,想要更改部分刀路的为打标:在【选择】工具中选择想要改变的特征,手动将图层颜色设置为准备设置打标工艺参数的颜色。

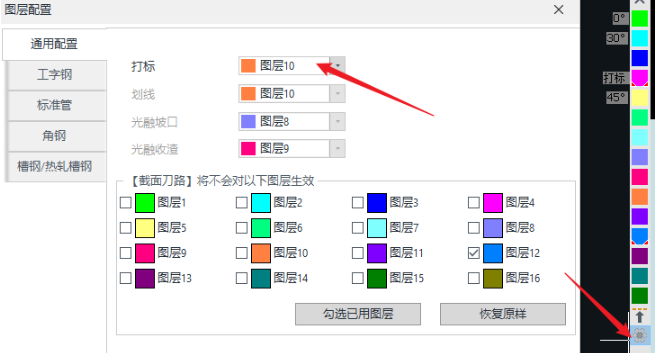

如果想要修改打标图层的颜色,在【工艺区分】图层设置处,选择您的打标图层。
打标和切割的图层颜色分开后,进行排样排序等操作,套料完成后便可以导出zx加工文件,到切割软件中进行工艺参数的设置。

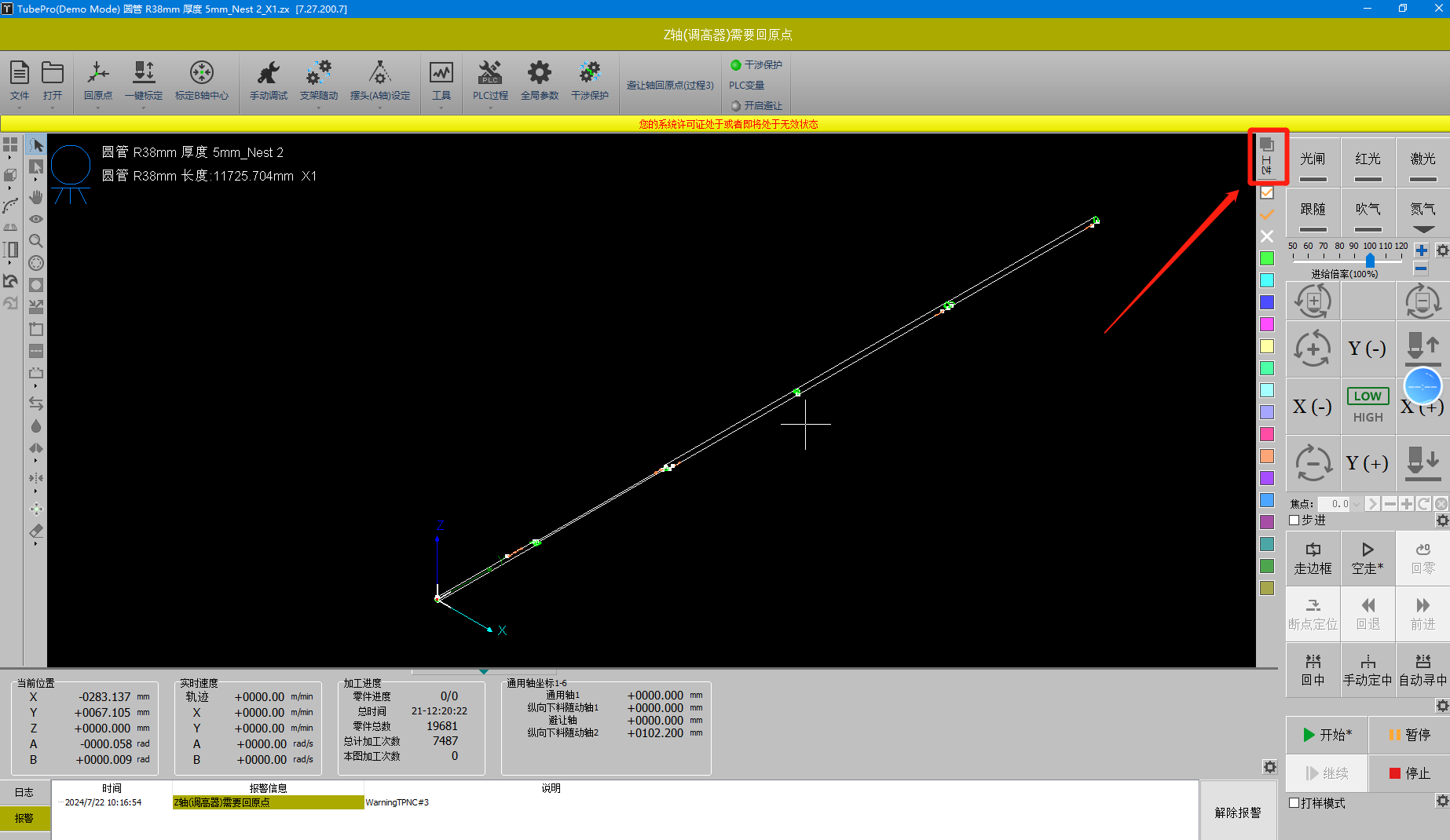

如下图是TubePro的主界面,点击【工艺】,即可对对应图层设置所需的工艺参数。

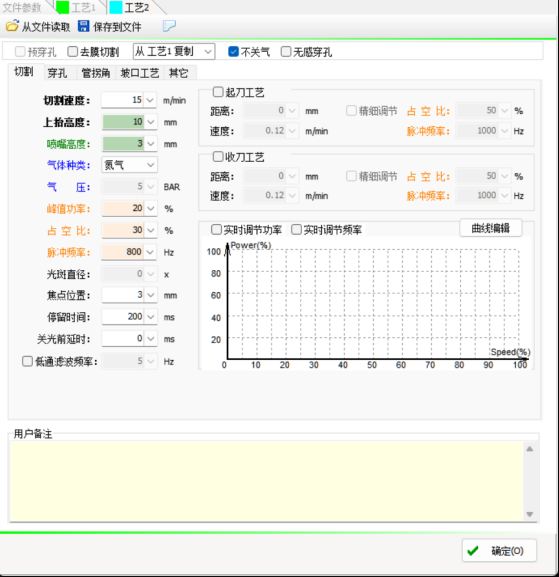

如1500W-3000w碳钢,打标工艺可在下图参数基础上进行调试。
