TubesT-如何在管面上加工嵌套轮廓

问题描述:

有两种场景会需要在管面上加工嵌套轮廓。

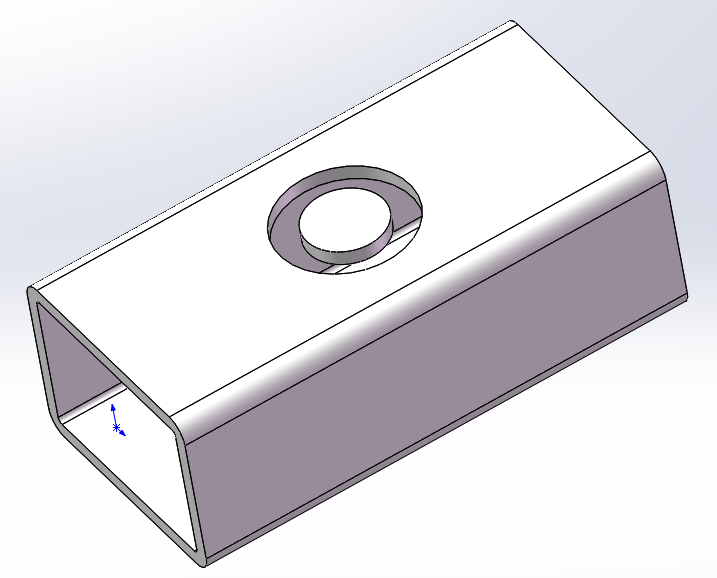

①是需要利用孔的废料区加工出一个片体零件,如下图。

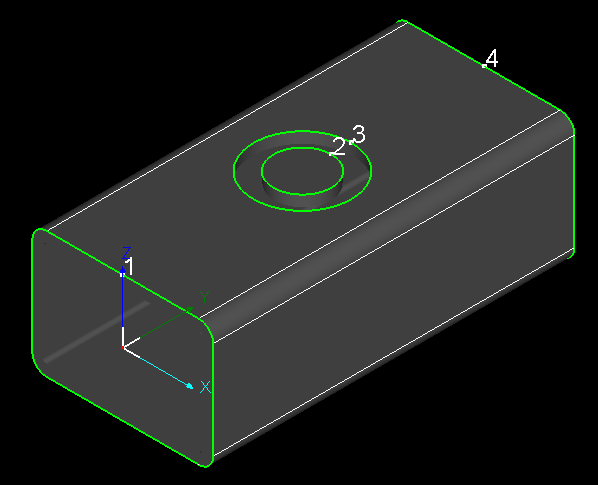

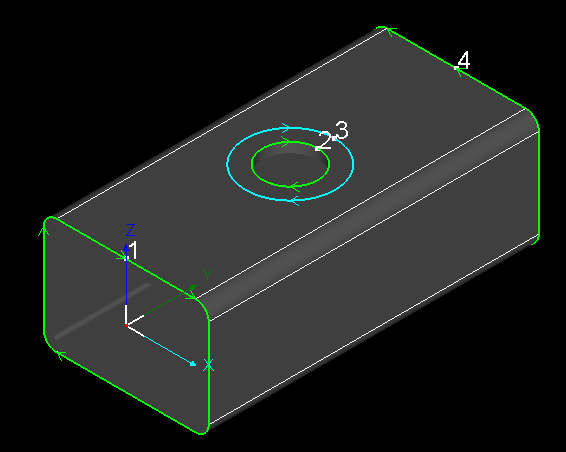

②是外面有一圈刀路用来打标,内部刀路切孔,如下图。



在SolidWorks中作图方法如下:

1、针对上述情况①,绘图时就将片体零件放到零件内孔的废料区,导入时勾选<嵌套孔>即可生成对应刀路。

下面是如何在SolidWorks中绘制出此类嵌套孔的教程:

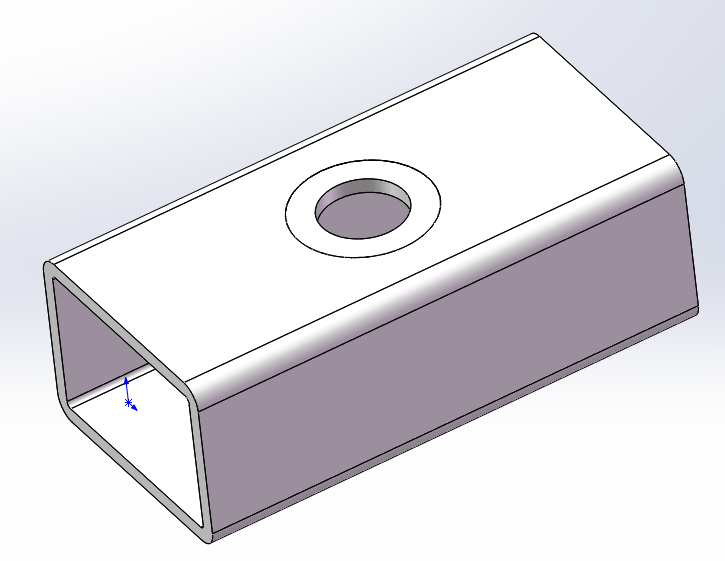

2、针对上述情况②,打标线可以用SolidWorks的“分割线”特征做(画成图示的分割线+拉伸切除的形式),也可以用方法1中嵌套孔的形式(画成嵌套孔零件)导入。

两种形式都是为了导入两层刀路。

重要的还是将打标的刀路放到另一个颜色的图层中,在加工软件内可以对绿色图层(切割)和蓝色图层(打标)分别设置不同的加工参数。



在TubesT中作图方法如下:

方法一:打标图层

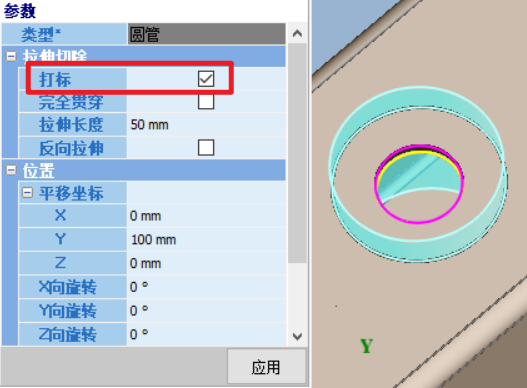

1、1.41版本的支管新增打标属性,绘制嵌套轮廓时,将外轮廓勾选打标

2、生成零件。如外轮廓不是打标图层,则选中后更改为图层一即可



方法二:微移

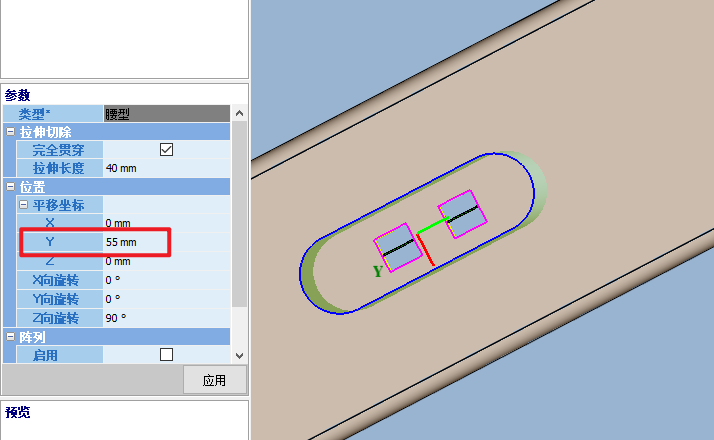

案例:需要在y=55的位置绘制如图所示的嵌套孔

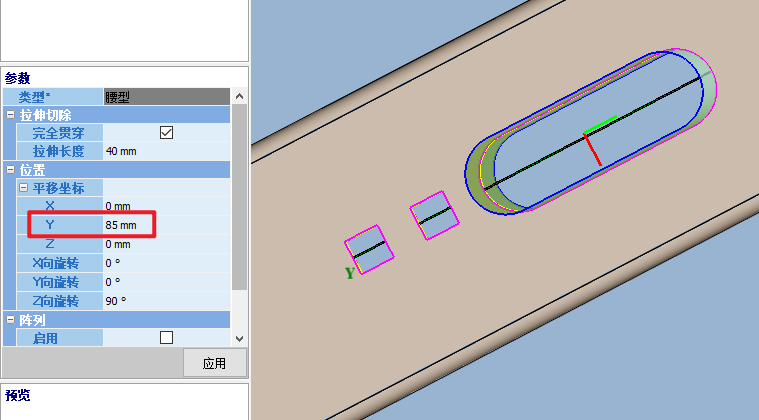

绘制零件时,可以将外轮廓挪到内孔之外

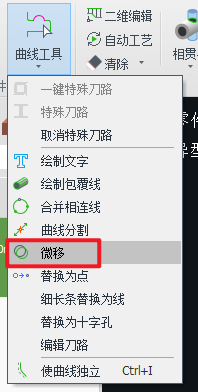

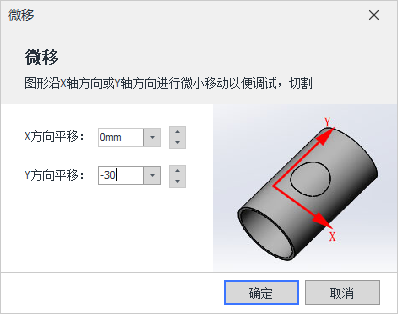

生成零件后使用曲线工具下的<微移>,将外孔y向移动-30mm



*1.37版本及以前的<微移>在优化的下拉菜单中



如外孔是打标刀路,就选中刀路更换为打标图层。

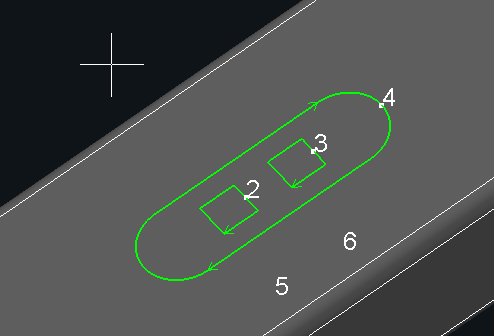

对生成的零件调整刀序,先切内孔再切外孔。
