一、简介

切H钢过程中，切割头摆动可以切出坡面，但因机械结构限制，切割头摆动角度通常最大在±45°，超过上限则会报警。

为高效加工，套料里面图纸处理时，当检测到坡口角度超过±45°时，在模拟、导出时就会出现弹窗提示。

同时，软件内有相应的“超摆角”提示，可定位到①零件列表中的零件；②具体是某条刀路出现问题：

当外部导入的零件上坡口角度超过实际机床所能加工的最大角度时，这样的图纸是无法加工的。如果想要继续加工，可以选择【超摆角处理】功能，通过改变图纸坡口角度的方法进行加工。

二、使用方法

1.权限相关：

7.1.55版本开始，TubesT支持【超摆角处理】；

7.1.59版本开始，TubesT支持【超摆角零件定位】；

若打开软件发现没有该功能请点击右侧链接，升级套料软件 → 下载链接。

2.操作步骤：

点击软件上方【添加坡口】-下拉菜单中的【超摆角处理】功能。

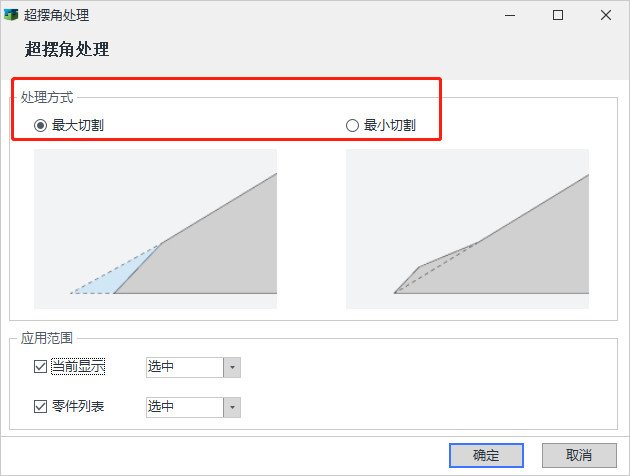

选择处理方式：

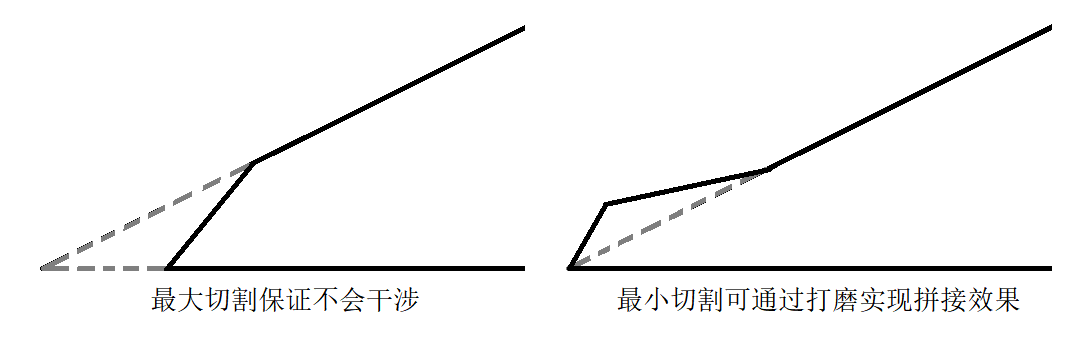

最大切割：即实际多切点，保证超过摆角的刀路改变角度后，零件拼接不干涉。

最小切割：即实际少切点，保证超过摆角的刀路改变角度后，零件体没有缺失，多出来的部分后续可通过打磨实现原图纸的效果。

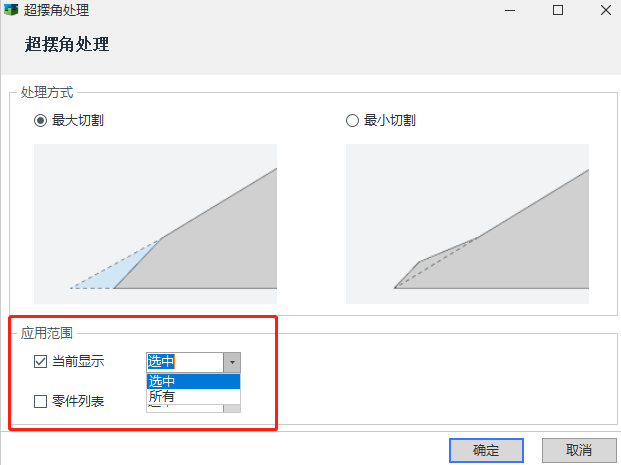

  选择生效范围：

该功能的生效范围可根据实际需要进行选择，可通过勾选<当前显示>或者勾选<零件列表>进行使用。

★ 注意：对于工字钢刀路，超摆角处理后可能会不接刀（见下文常见问题中的图片），建议直接在【端面刀路优化】中修改翼板角度。

★ 注意：对于其他不封闭截面（如角钢槽钢），需要检查零件刀路，具体方式见下文。

3.操作视频：

三、常见问题

1.软件超摆角检测通过了，模拟仍然是50度，或者实际加工提示超摆角是什么原因？

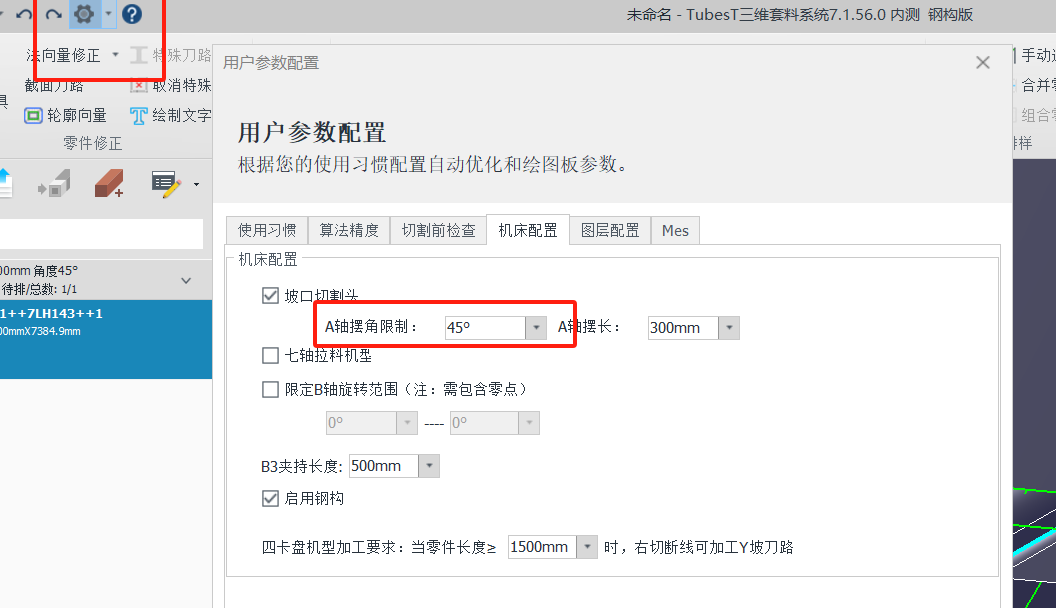

检查下图设置，切割头摆动角度值是不是45°，若不是则改回45度默认值。

当此处设置为60度时，超摆角只会处理60度以上的刀路。若某坡口角度为50°，超摆角处理不会处理50度的刀路。

2.如何判断当前超摆角的刀路具体是多少度？

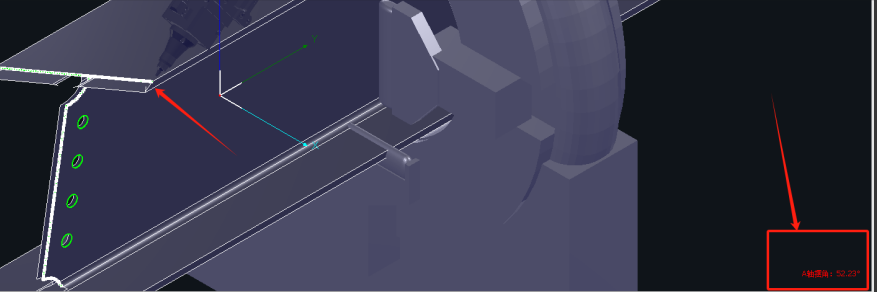

（1）选中某条刀路点击模拟，右下角会显示当前切割头的实时摆动角度。

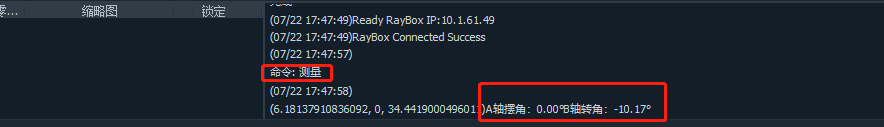

（2）点击测量，然后点击某条刀路，日志栏会显示此处的切割头摆动角度。

3.【超摆角处理】后，不封闭截面如角钢、槽钢、工字钢不接刀怎么办？

目前不接刀问题只会出现在不封闭截面中。

对于工字钢，可以使用【端面刀路优化】，调整翼板角度，或者加大功率硬烧断；

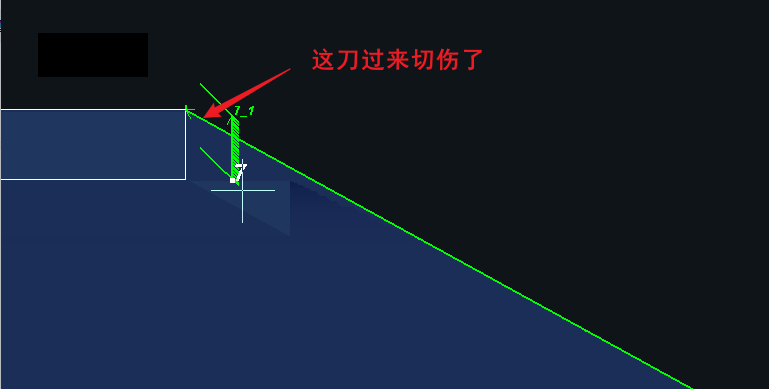

对于其他管型，需要检查是否会切伤零件，可以【调整LC刀序】避免切伤、调整工艺硬烧断。

如果这些都不是您想要的方式，可以直接修改原图纸，或者将坡口超过45度的零件筛选掉，不加工。

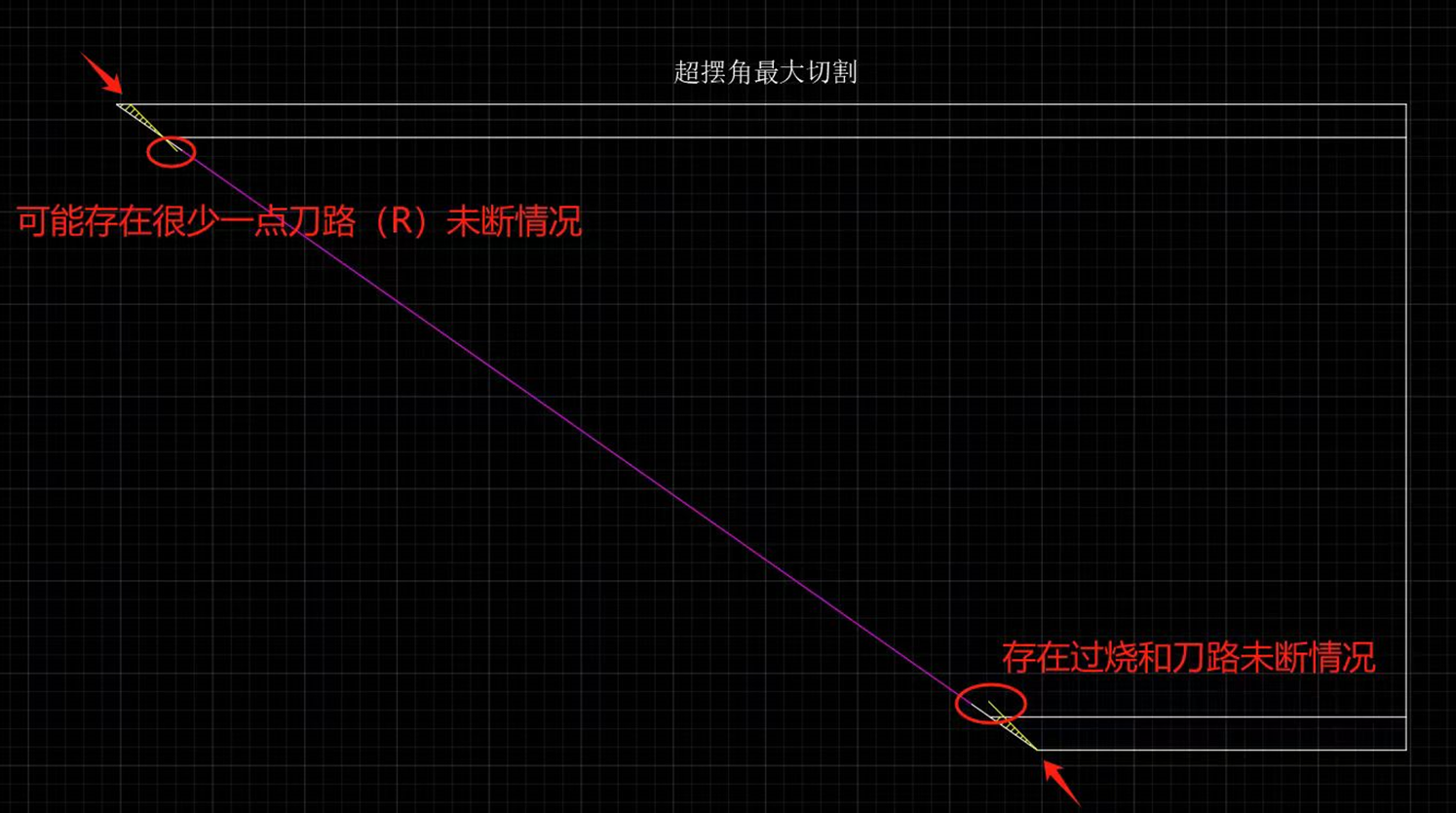

从下图可以看到，调整后可能会存在一边翼板与腹板衔接不上、另一边切过伤情况，需要后续注意调试工艺。
