TubesT-在二维编辑界面添加包覆图形
简介
对于一些习惯用二维绘图的用户，或者管面孔特征比较复杂的零件图，可通过在<二维编辑>界面打开平面图形，包裹到管材表面作为切割刀路，从而实现在管面上加工各种花纹、图案或艺术品零件。
一、使用方法
1、绘制零件进行包覆

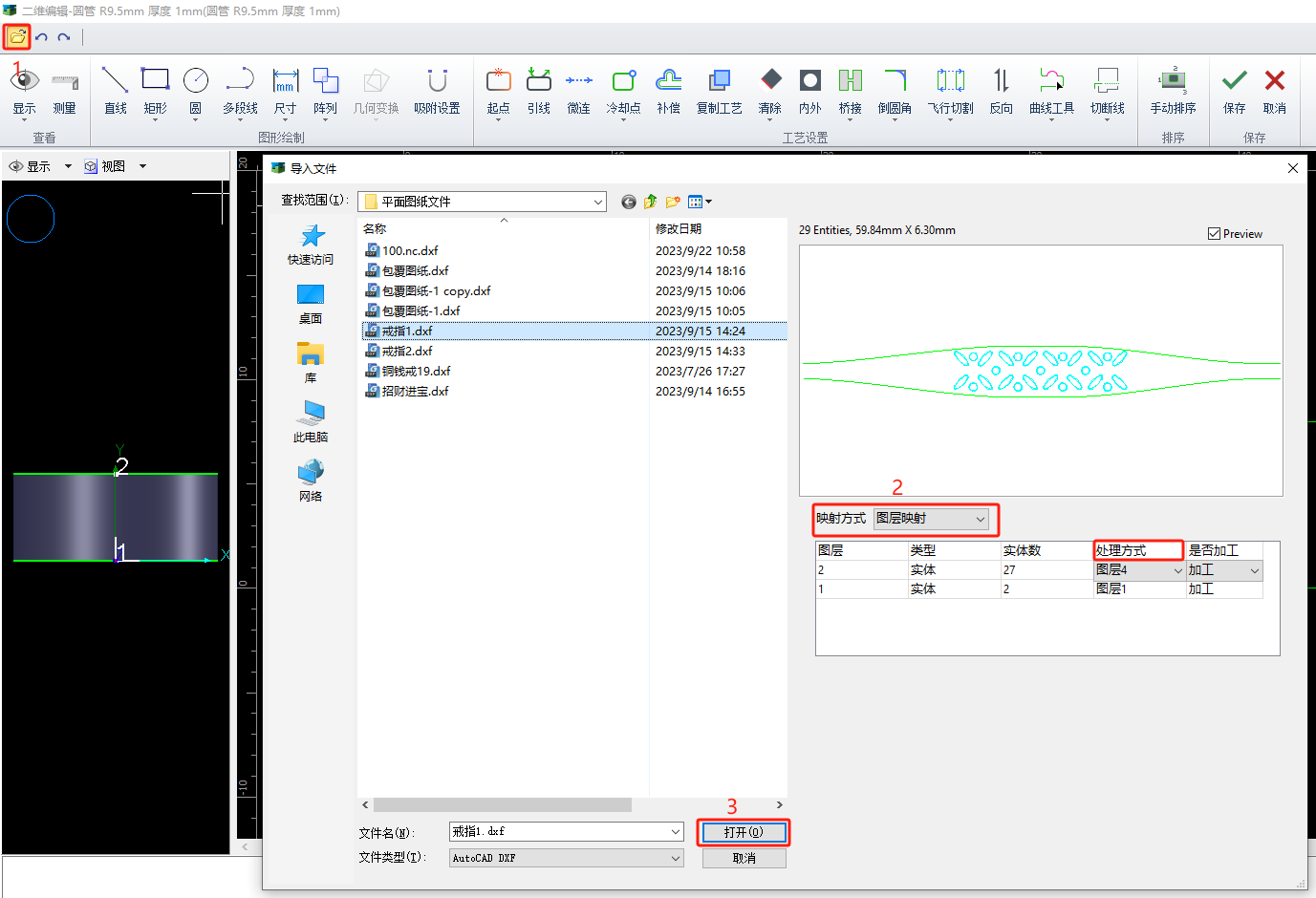

1）绘制零件后，进入<二维编辑>界面，点击软件左上角打开，可以选择需要包覆的dxf图纸文件，打开前可以设置图层映射，自动映射cad里的图层，设置需要打标还是实际加工。

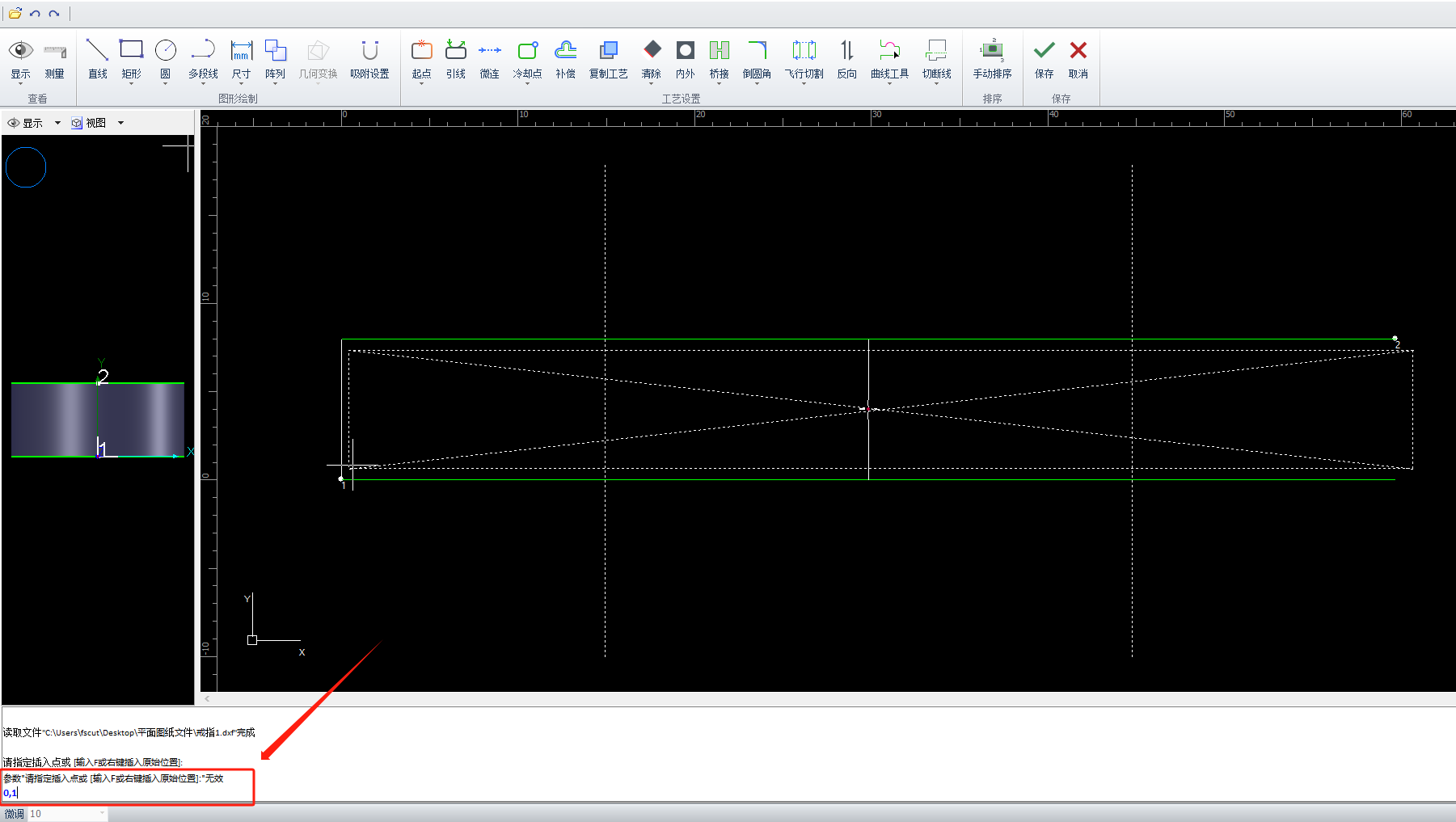

2）打开图纸文件后，此时平面图处于选中状态，在软件日志栏按Enter键，输入需要将包覆图纸放置的位置xy轴坐标（例如：0，1)，再按Enter键确定。

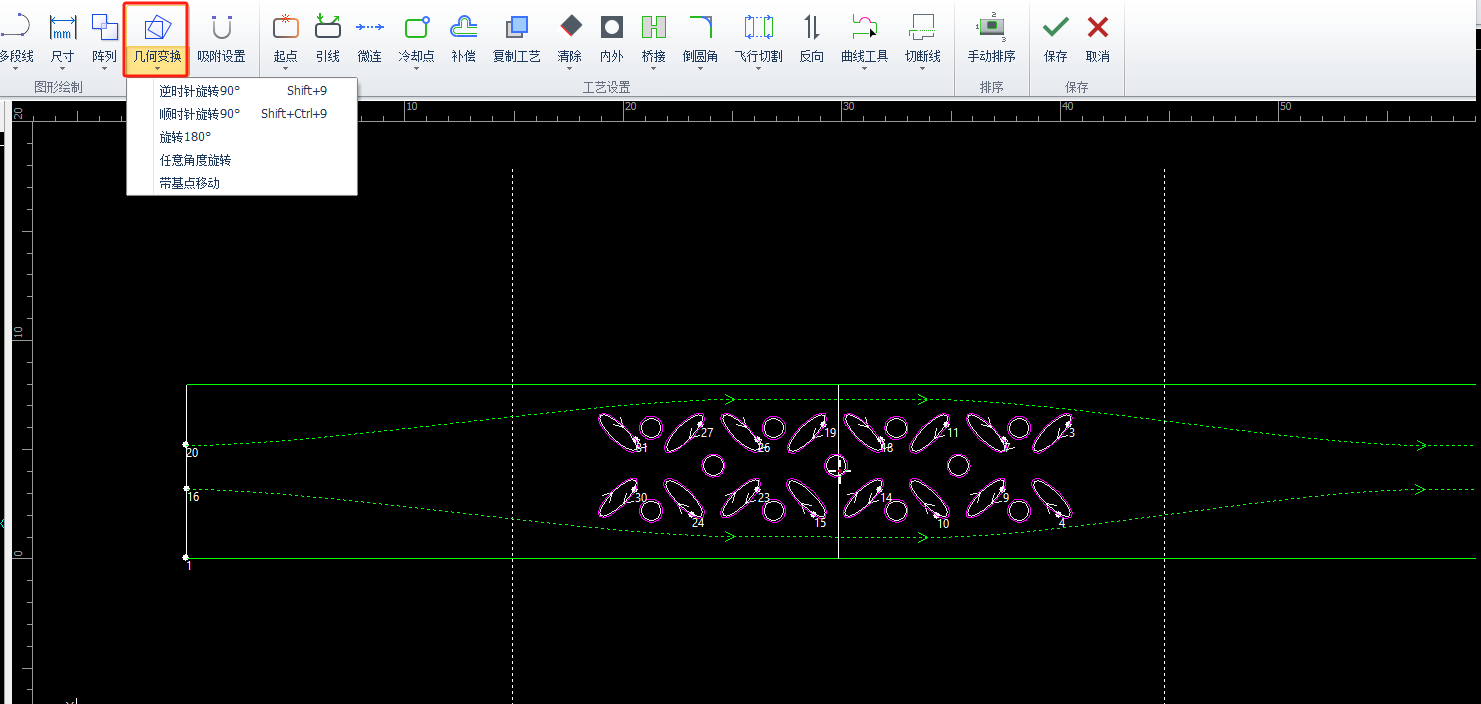

或者再通过几何工具调整图形方向位置，也可以通过软件左下角<微移>调整包覆特征到具体位置。

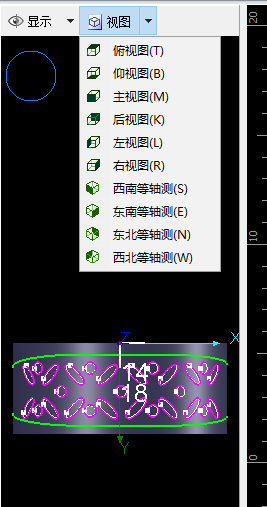

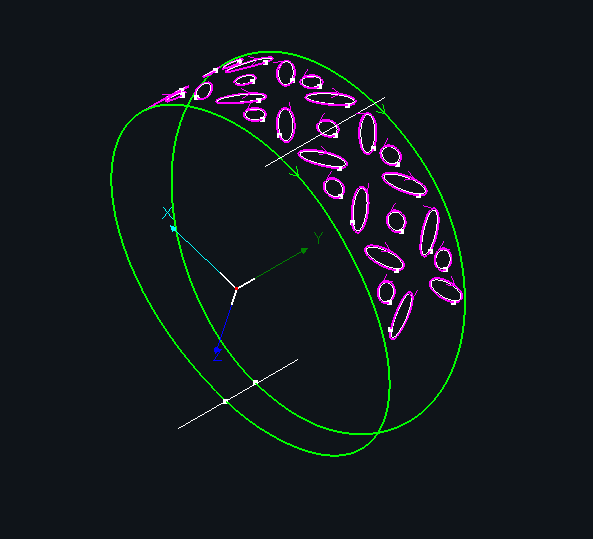

3）包覆零件后，可以在软件左侧查看到三维零件视图包覆效果，也可以通过视图功能调整三维零件视图方向。

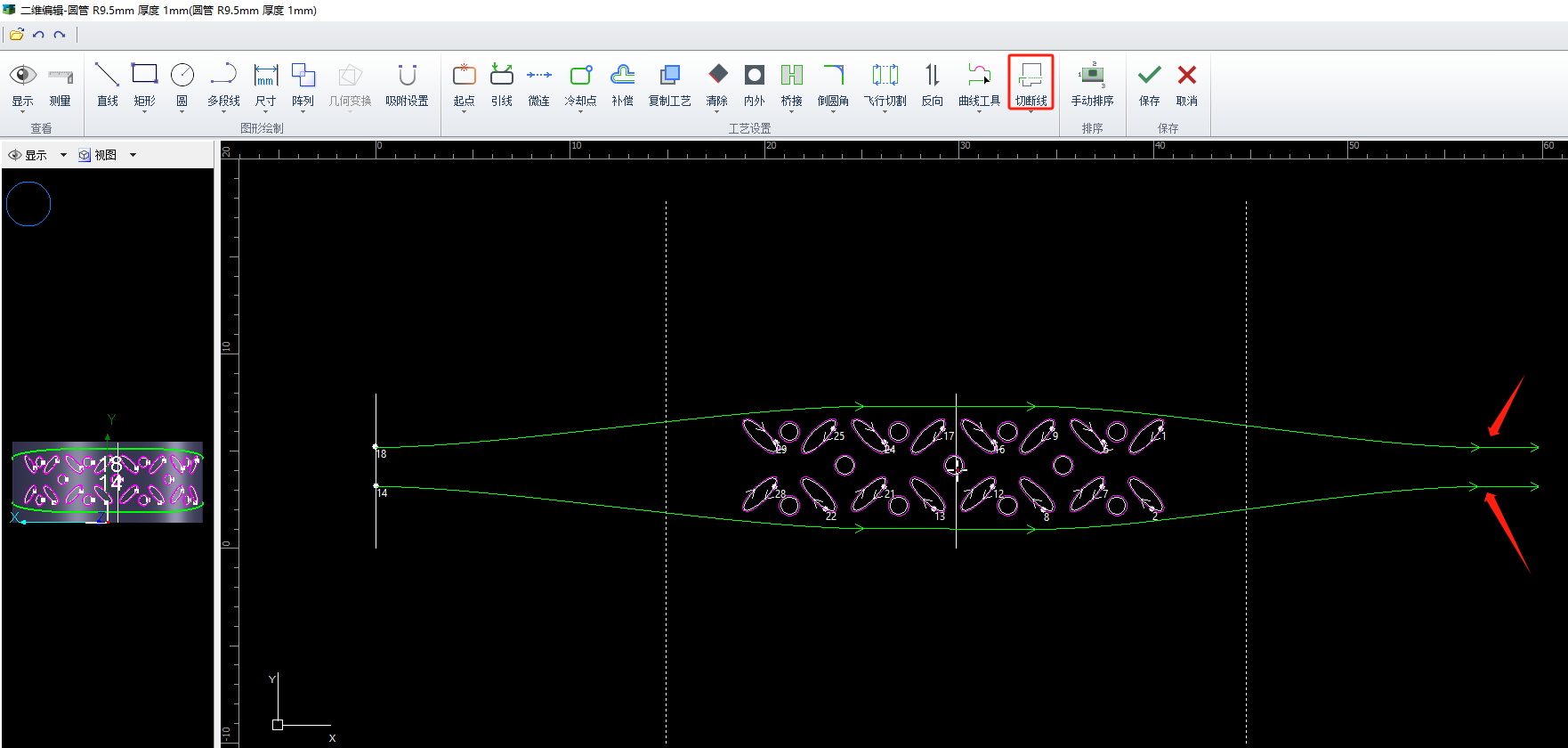

4）如果包覆的图形，在绘制平面图纸时是有确定前后切断线，则可以通过切断线功能，重新定义零件的前后切断线。
设置完即可点击确定，在主界面查看添加包覆图形后的零件效果了。
2、添加包覆零件

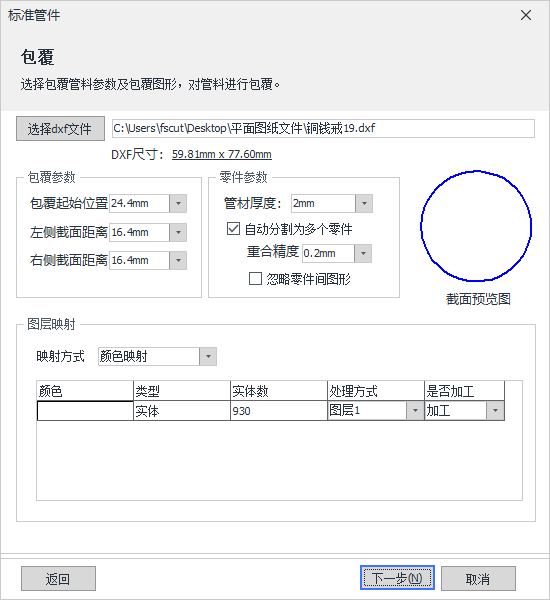

点击软件左侧的<添加包覆零件>后，选中需要包覆的管材截面，设置尺寸，选择需要包覆的dxf图纸文件，选择文件后可以进行设置图层映射，以及是否需要自动将图形分割成多个零件。
使用自动将包覆图分割成多个零件的效果：
不使用自动分割零件的效果：
二、操作教程演示
三、注意事项
1）手动设置切断线，会将多余线段裁断，不足的补齐；
2）包覆后的图纸零件，渲染效果不会同步更新，但不影响实际加工和排样效果；
3）二维编辑内设置切断线后，顺序是不会发生改变的，需要在主界面重新排序。
-
