简介

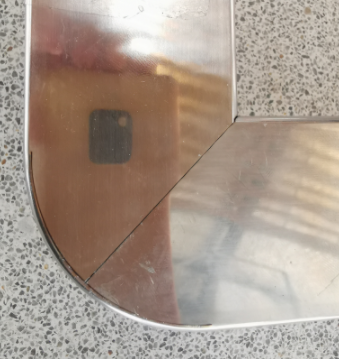

下图所示的V槽，折弯后呈圆角状。

写在前面：为什么要用TubesT画圆角V槽

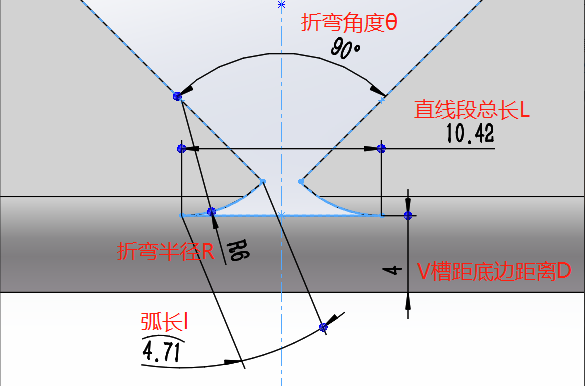

涉及到的参数就是下图的这些。其中最关键的，是直线段L，应该比两个圆弧段的和大一点。

比如图里就是R6的45°圆弧，单个弧长l是4.71mm；直线段L应当略大于2*4.71=9.42。

至于L比2l该大多少，需要调试。如果过大，就有缝隙；如果过小，就会干涉折不了。

用第三方绘图软件画，一般取L=2l+2α，其中，α取经验值0.4或0.5mm，相当于固定补偿0.8或1mm，既不考虑厚度、也不考虑角度。

优点是简单粗暴好理解；缺点是没有依据，全靠感觉和反复调。

TubesT采用的K因子法：

L=2l+2πKT*θ/360°，其中，T为折弯厚度；θ是折弯角度，最常用的是90°；K对于每种材料有固定的经验值。经验值K一旦确定，补偿大小自动根据折弯角度、折弯厚度计算得出。

优点是不需要反复调试，上手就能切出来折弯；缺点是K的值需要有准确的经验值。

一、TubesT绘图方法

在TubesT的<绘制零件>内，对于矩形管主管，可以增加<圆角V槽>。

下面示范用50*50 R1.5 厚度1的矩形管作图。

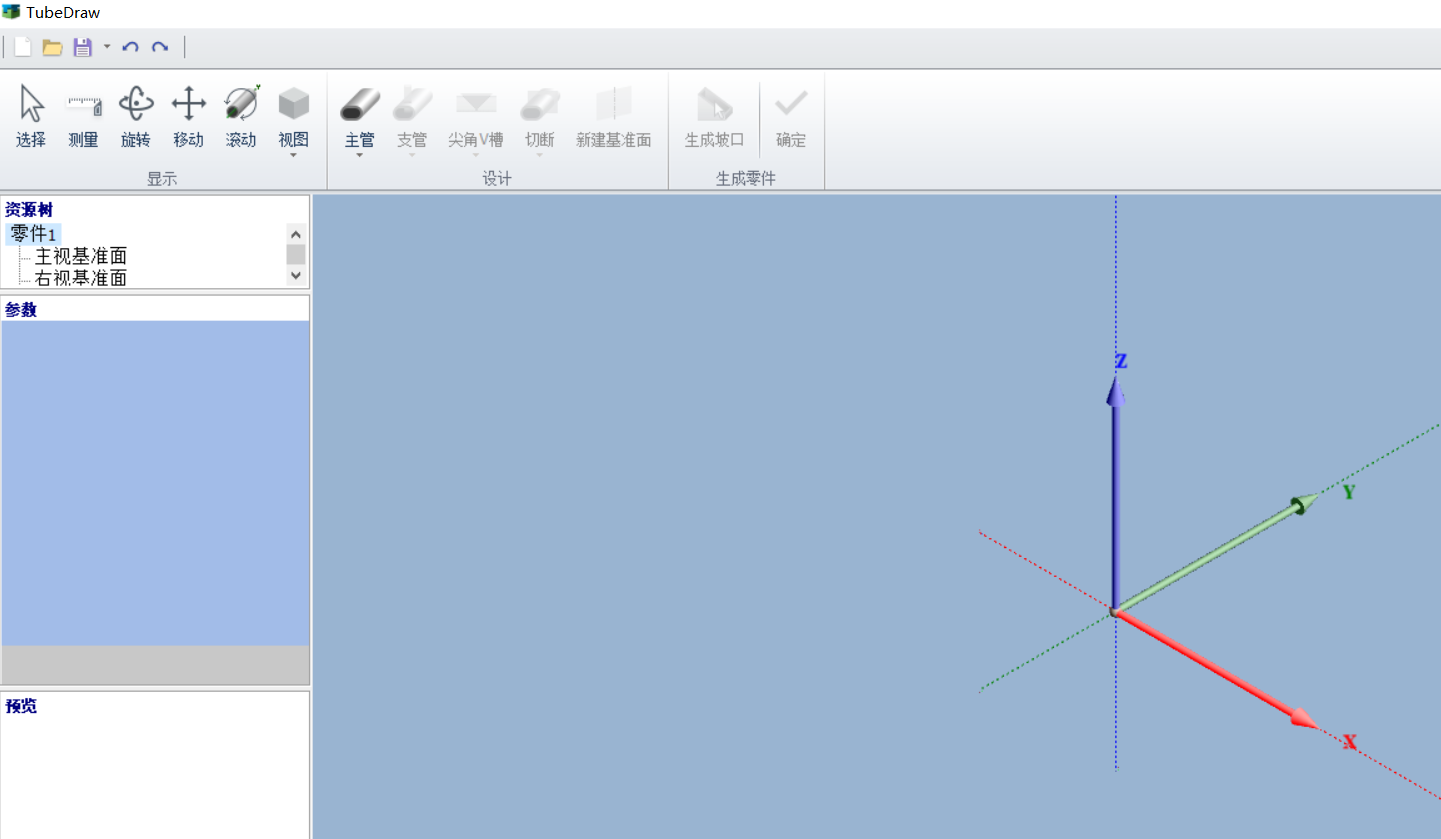

1、点TubesT的<绘制零件>，进入绘制界面

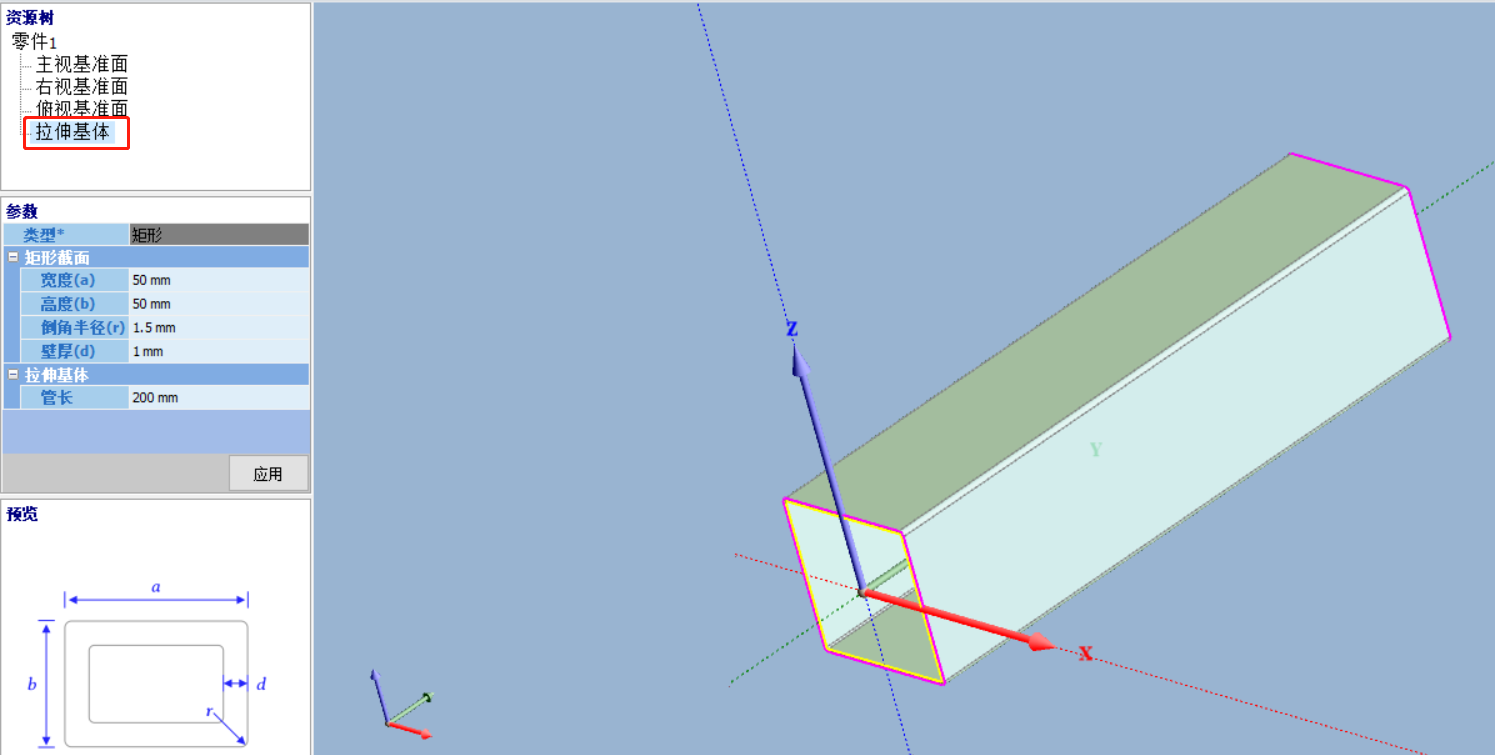

2、新增主管，类型选矩形管，填入参数50*50，倒角1.5mm，厚度1mm，长度200mm。

点应用，主管部分就生成了。

资源树里的第一个“拉伸基体”就是刚刚的主管特征参数，再次点击也可以修改。

3、在<V槽>的下拉菜单里，点<圆角V槽>。

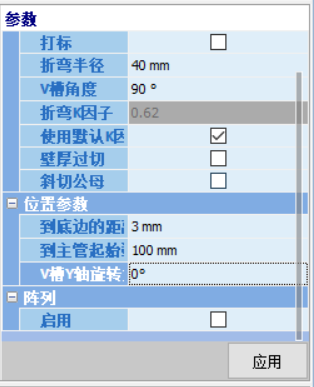

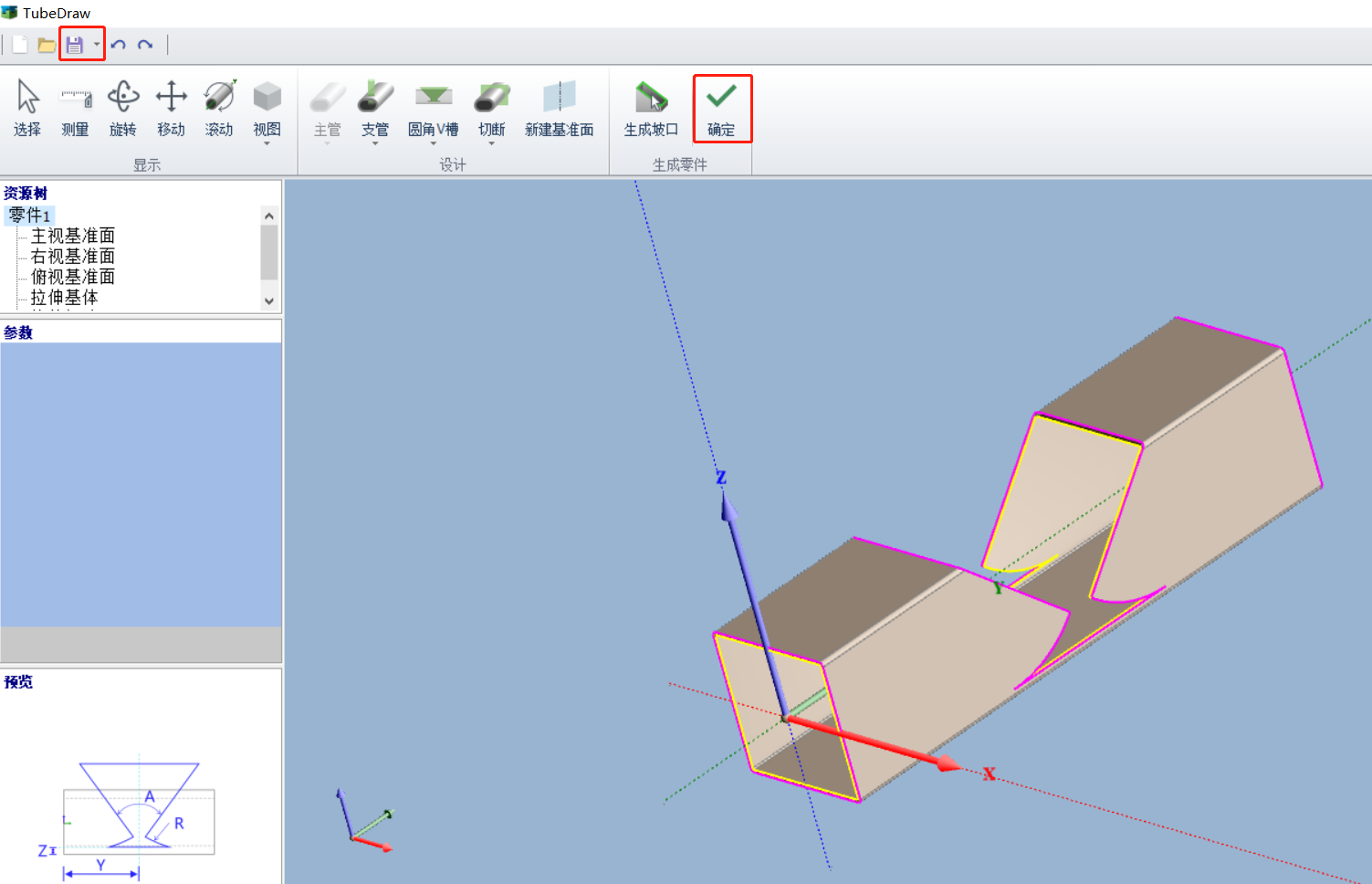

照下图设置参数，然后点<应用>，V槽就画好了。

接下来，如有需要可点保存，保存jhb格式的零件，用于下次加工或调试。

不需要保存零件的话，直接点<确定>生成零件。

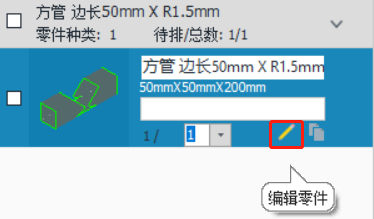

需要修改零件参数的时候，选中零件后，点击小铅笔会再进入绘图界面。在资源树里点击对应的特征，参数都可以修改。

二、调试方法

上面示范了如何绘图，下面讲解各参数的意义，以及调试思路。

（1）折弯K因子：

用于折弯补偿。

默认0.62（适用于不锈钢管）。取消勾选<使用默认K因子>后，允许修改此参数。

理论上，V槽底部的直线段L与圆弧段长l应该满足关系：L-2l >0。

K因子越大，L-2l就越大，意味着留出的空隙越大。

不锈钢管，建议先用默认的0.62打样，如果有干涉，再将K因子调大。建议调试范围在0.6~1之间。

（2）折弯半径R：

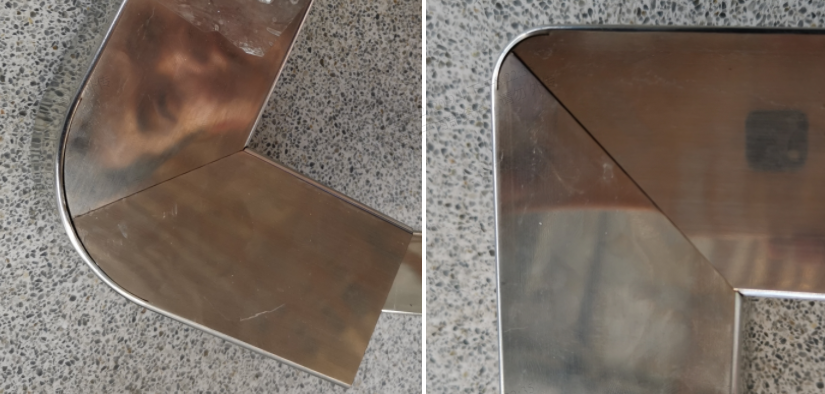

折弯后圆角的大小。如下图所示，左为R40，右为R10。

（3）V槽角度：

例如，上面都是90°的，下面这个是两个45°的V槽。

下图分别为120°、45°的效果。

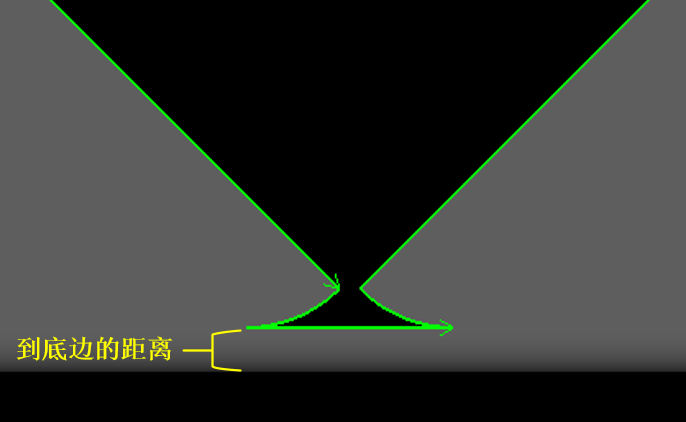

（4）到底边的距离：

建议值为“壁厚+1mm”或者“壁厚+2mm”，这样切出来比较好折。

再小就切到壁厚上了，再大了折弯容易向外翘起，例如R10的折弯半径，当取“壁厚+2mm”时，折弯就有点外翘。

（5）到主管起始端的距离：

V槽在Y方向的位置参数。

（6）V槽Y轴旋转角度：

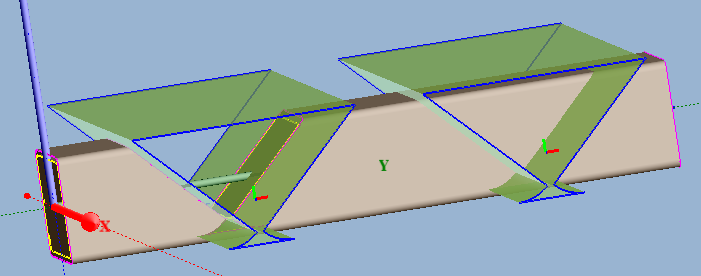

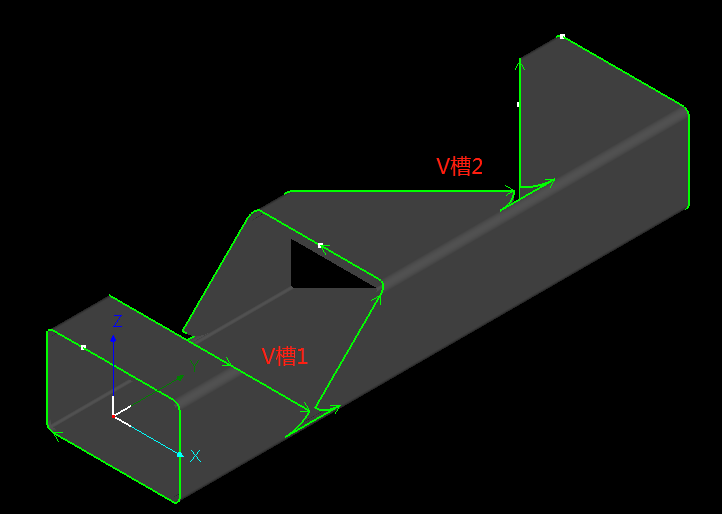

下图V槽2就是V槽1绕Y轴旋转-90度得出来的。

（7）阵列：

在Y方向做多个同样大小的V槽。

三、折弯技巧

理论上折弯半径对拼合效果没有影响。但是事实上，R40比R10难折弯。折弯如果没有技巧，拼合效果就不好。

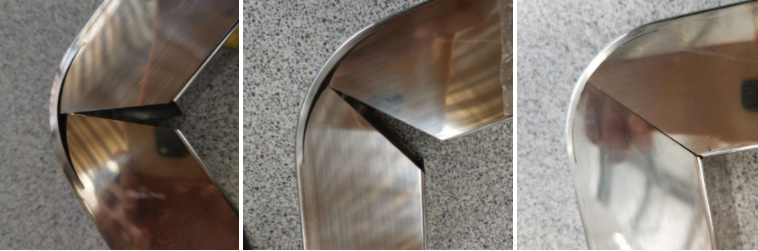

比如左图这样的已经干涉折不动了，不是因为K小了，单纯是因为没折好。

用一根细管子伸进去调整折弯的形状，把两个尖对上，且尽量保证折弯段不要歪，最后是可以折好的。

所以如果遇到折弯干涉，请先尝试折弯整形，别急着归咎于L长度不够。

如果真的是长度不够，再去调大K值。
