TubesT-公母拼接

一、简介



当切割机不是坡口机型时,由于切割头无法偏摆,始终保持垂直状态出光,就无法切出管子壁厚上面的坡面,造成壁厚干涉,角钢槽钢还会出现不接刀的情况。

对于这类问题,可以使用【公母拼接】来自动修改壁厚处的刀路,使得非坡口机也可以切割斜切零件,成功拼接。



二、使用方法



1.权限相关

从7.1.25版本开始新增矩形管【公母拼接】功能。

从7.1.39版本开始新增【半焊缝半公母】功能。



2.适用范围



用于非坡口机加工矩形管、槽钢;推荐45°斜切(即L型拼接)。

坡口机型可直接选择识别或生成坡口:《TubesT-识别和扫描坡口

注意:《》、【】中蓝色字体均为可跳转的教程链接,点击链接,即可查看功能对应的详细参数说明、使用方法。



3.功能位置



 在【焊缝补偿】的下拉菜单里点【公母拼接】。



4.操作方法

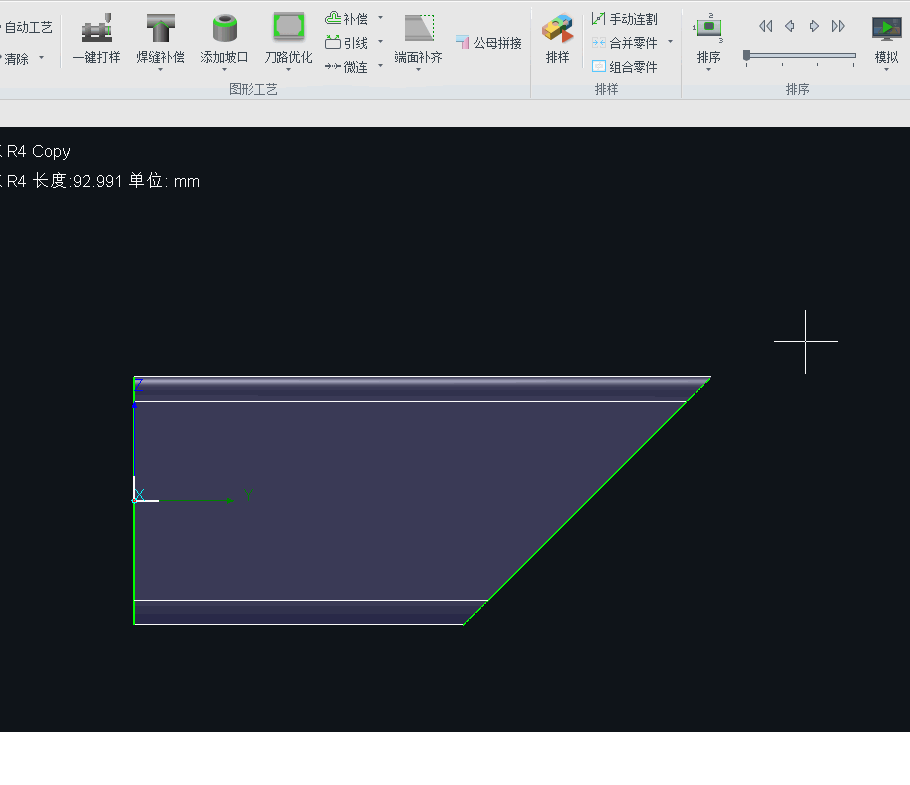

点击当前窗口的零件,点击公母拼接。

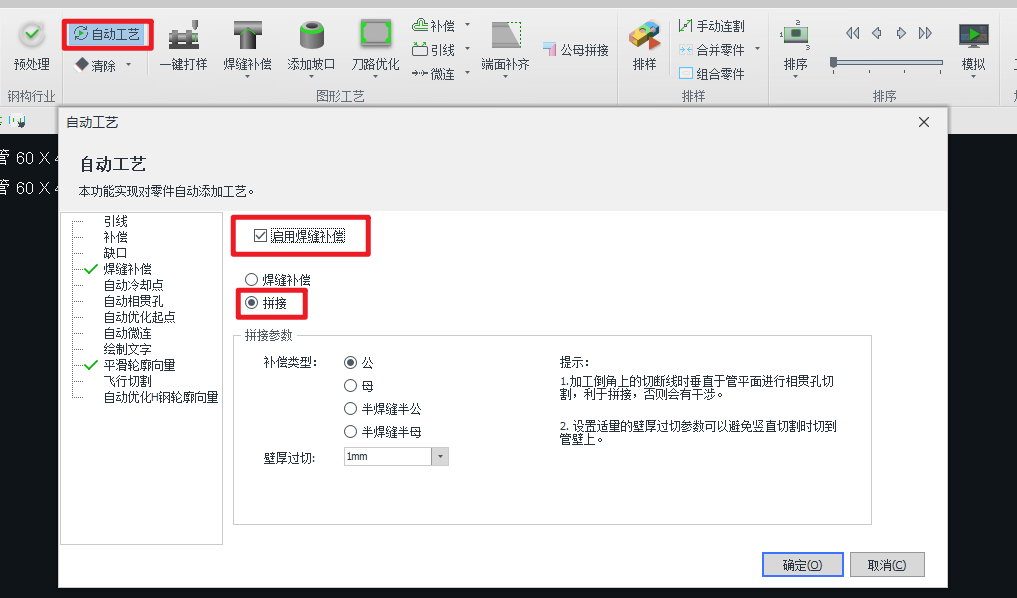

当对效果比较熟悉的时候,可以使用【自动工艺】,导入零件前配置好参数,然后将不同参数的零件分批导入,软件就会在导入零件的时候自动将处理刀路。





5.参数讲解



参数 效果/适用场景

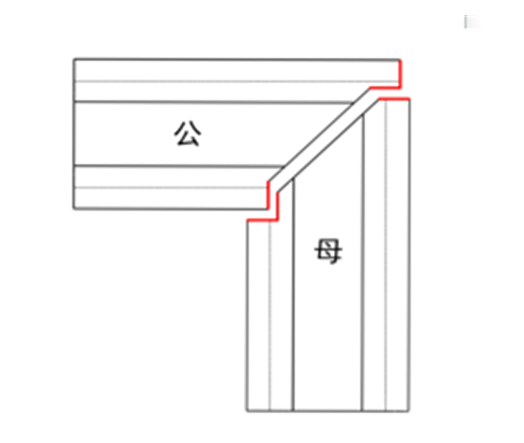

补偿类型为<公母>

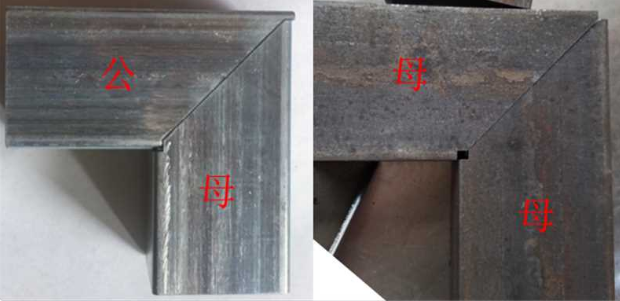

“公+母”或者“母+母”都能得出较好的L形拼接效果。

但如果“公+公”,两个公件就无法拼出L形了,拼接会干涉。

补偿类型为<半焊缝半公母>

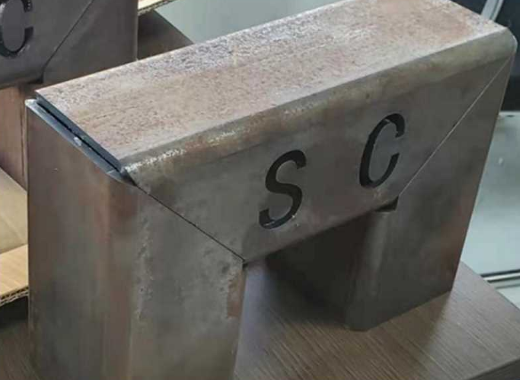

对于倒角较大管壁较厚的斜切矩形管,由于内侧凸出造成干涉,导致斜切加【焊缝补偿】后还是拼不好,此时则可以选择【半焊缝半公母】。

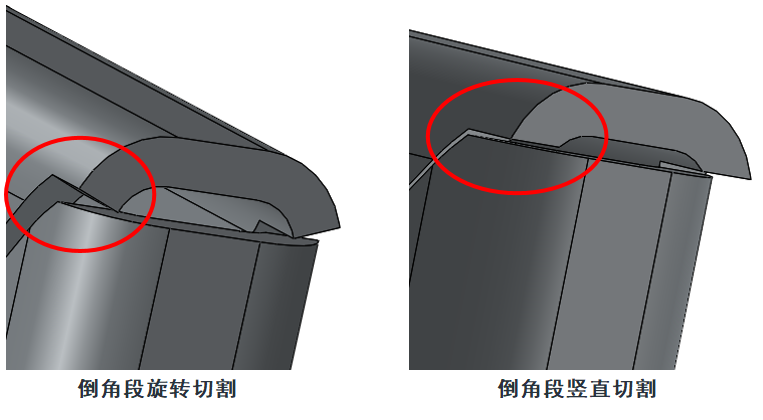

倒角段竖直切割

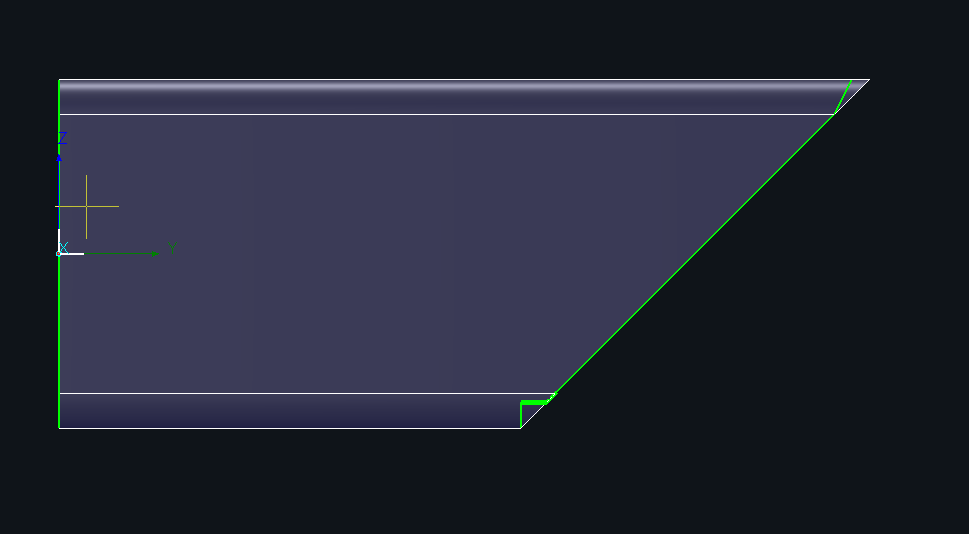

如果矩形管的倒角比壁厚大很多,在倒角上的刀路切割时B轴会旋转,切出来的零件拼接时会干涉。

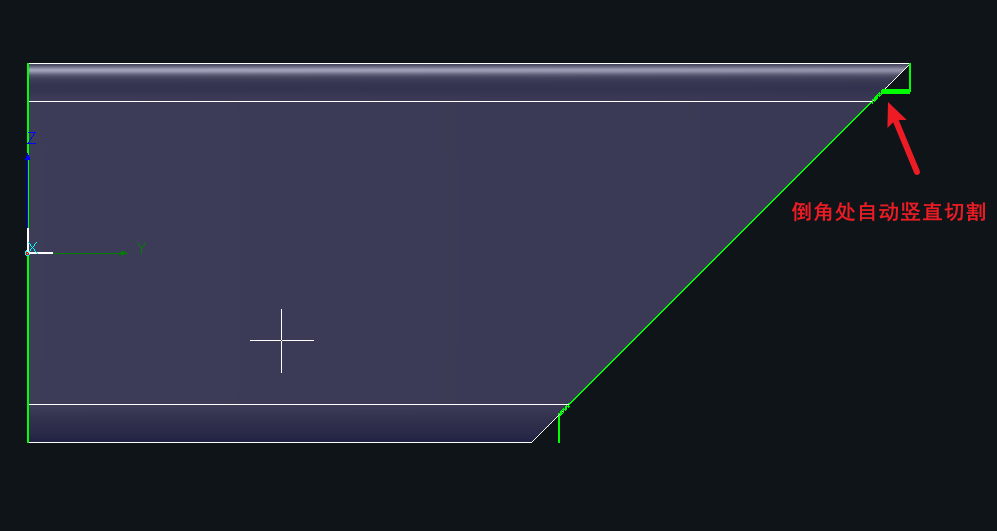

此时可以设置倒角段竖直切割,旧版本需要自行勾选,新版本默认竖直切割。

若您使用的版本倒角处没有进行竖直切割,请点击→下载最新版

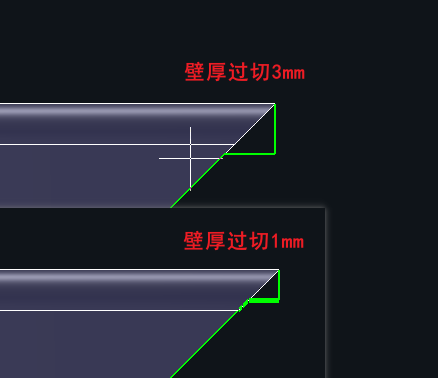

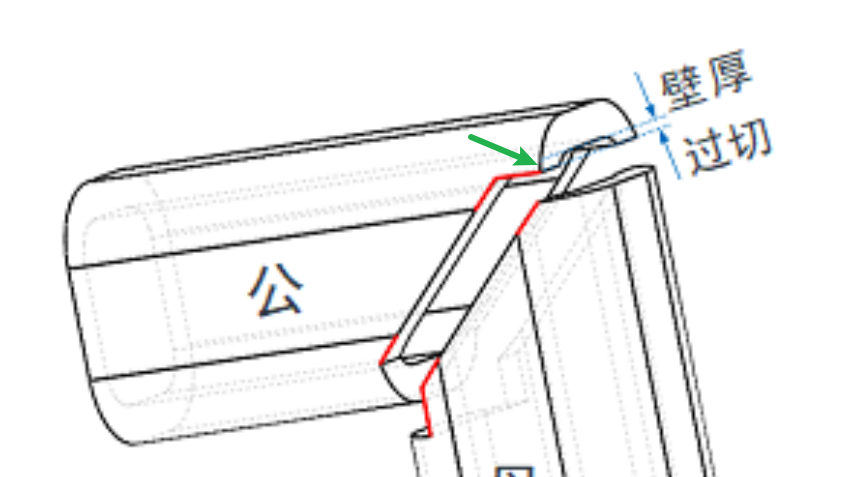

壁厚过切



防止竖直切割时切到管壁上,刀路会往管材中间移动。

推荐值1mm,也可以按照实际情况自由调整。
