一、光融坡口的应用场景
1、沉头孔加工的领域,传统方案是用坡口切,但坡口切割会存在以下问题:
①机器没调好时,坡口切不圆,精度不达标。

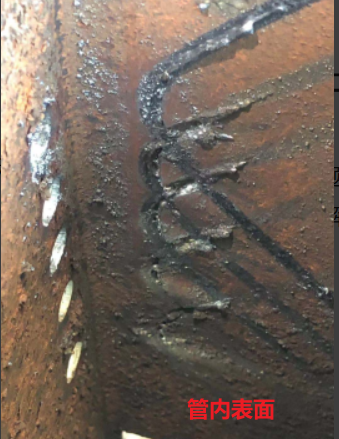

②切割坡口过程中易打伤管材内壁,造成管材损耗。
二、光融坡口怎么解决这个问题
针对上述痛点问题,柏楚电子推出了<光融坡口>来加工沉头孔。
通过先切底孔,再切光融坡口,最后收渣,以多圈直切的形式解决精度问题,实现坡口效果;解决内壁被打伤的问题。
三、如何使用光融坡口
TubesT版本需要满足:7.1.59.1及以上版本。
1、针对平面圆,如果需要设置光融坡口,在【图形工艺】→【优化】分类下,点击【光融坡口】,即可进入光融坡口设置页面。
(如果光融坡口按钮置灰,则可在【设置】→【用户参数配置】→【使用习惯】中勾选【启用光融坡口】。)
请注意:如果选中某个平面圆,则光融坡口设置对选中的内容生效;若未选择任何刀路,则对所有平面圆生效。若当前图纸中没有平面圆,则光融坡口不生效。
2、在配置页面,选择相应参数后,点击确定即可生效。

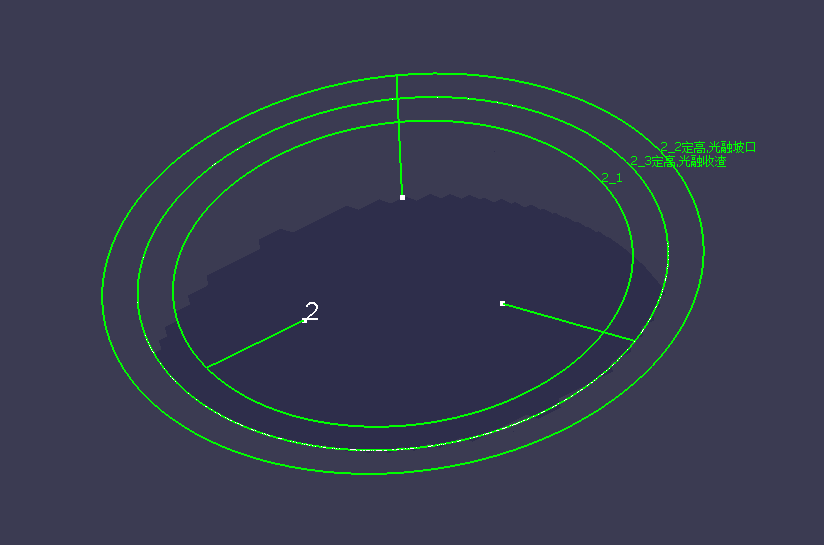

3、根据设置的参数,会生成1刀底孔(跟随)+N刀光融(定高)+0/1刀收渣(定高)的刀路。下图是选择M4默认参数生成的刀路。
4、点击【工艺区分】,光融坡口刀路会自动更换图层。
四、参数介绍
1、默认“不锈钢-内六角-16.0mm”的配置,自带M3、M4、M5、M6、M8参数。
M3~M8中,光融刀路数量不可修改,默认启用收渣。

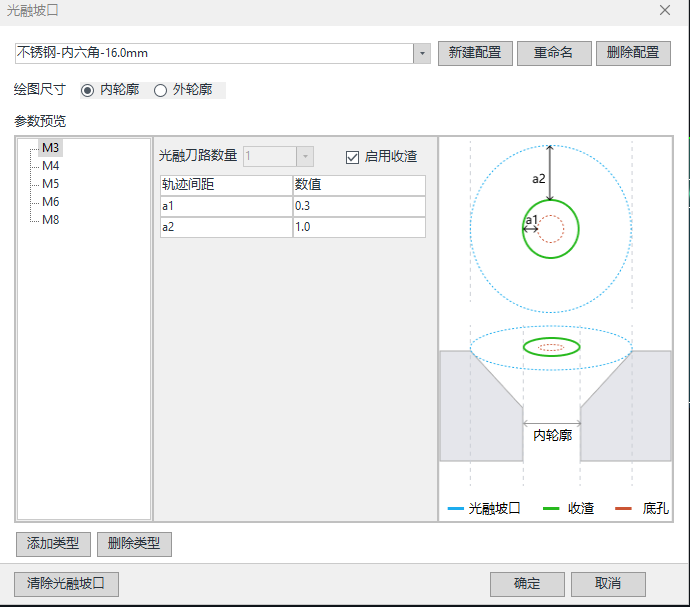

2、内轮廓/外轮廓
选择内轮廓/外轮廓,就是选择将你画的这个平面圆,当做收渣刀还是光融坡口刀。
选择内轮廓画的就是收渣刀,选择外轮廓画的就是光融坡口刀,具体情况如下图所示。
3、是否启用收渣
勾选后会生成收渣刀,不勾选就不会生成收渣刀。
4、添加类型/删除类型
如果默认参数类型不满足当前实际加工场景,您可以点击【添加类型】进行新增。
添加类型后,您可以根据实际需求,对光融刀路的数量、刀路轨迹间距、是否收渣等进行自定义配置。

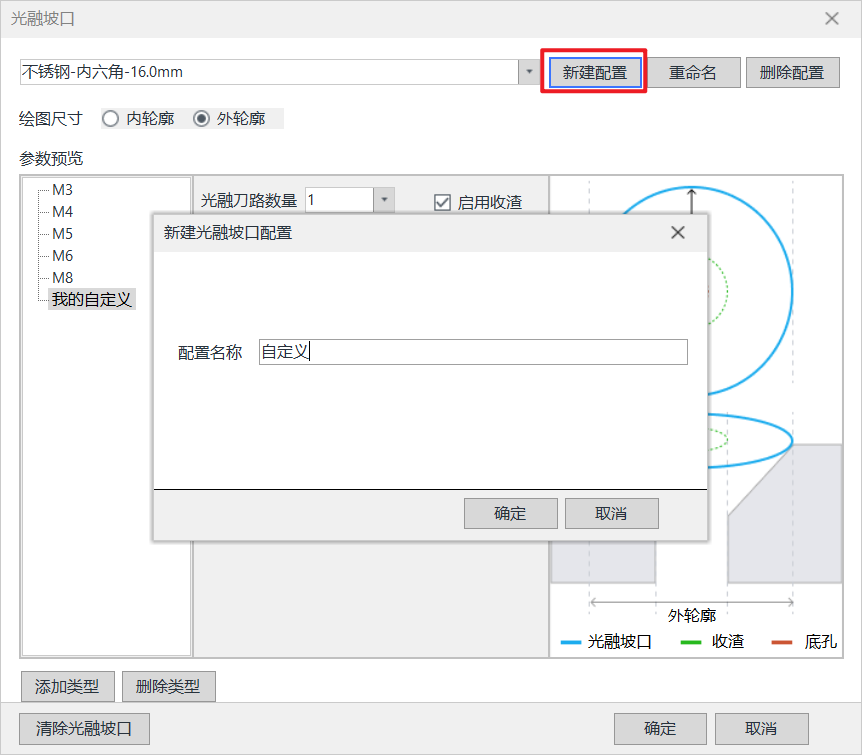

5、新建配置/删除配置
我们根据经验值,内置了“不锈钢-内六角-16.0mm”的M3~M8配置,如果您有其他类型的型号想要配置,可以点击【新建配置】来进行新增。
新增配置的界面及使用方法,同“不锈钢-内六角-16.0mm”。
五、光融坡口切割工艺推荐
详情请参考:工艺推荐

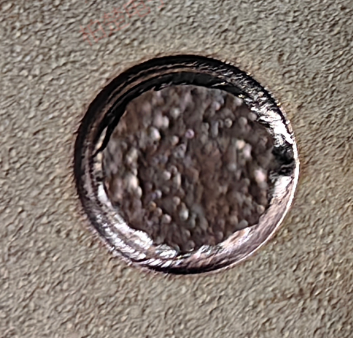

效果图:
