TubesT-二维编辑-图形绘制

一、简介

在TubesT二维编辑界面,支持绘制简单图形、尺寸缩放、微调、阵列等操作。



二、使用方法

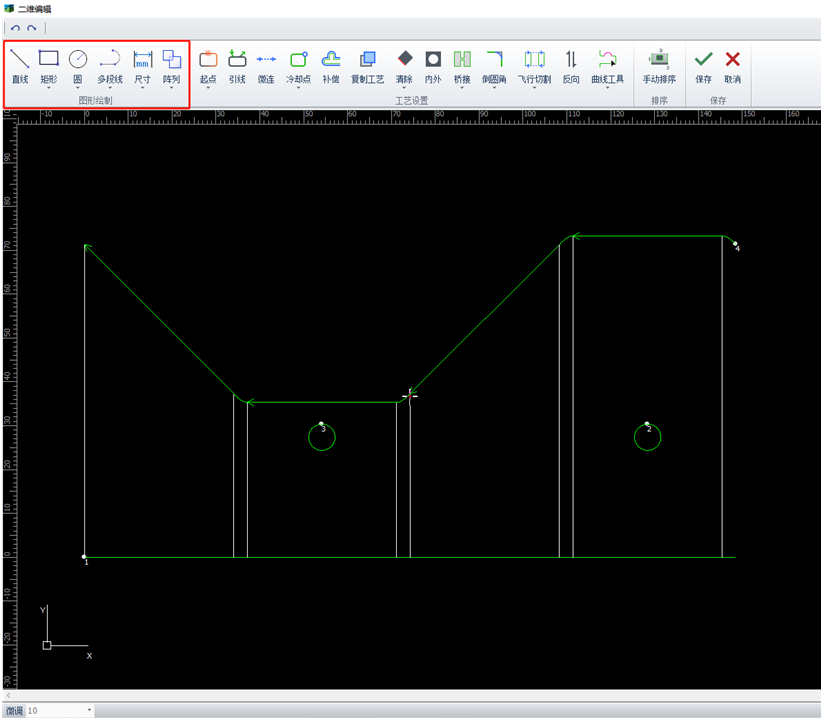

打开软件后,点击图形工艺栏里的<二维编辑>功能,即进入二维编辑界面,可以在此界面中,绘制直线、矩形、圆、多段线等常规图形轨迹,绘制后也可以进行设置尺寸和阵列等操作。



1、在矩形的下拉菜单中,可选择绘制矩形、圆角矩形、跑道形,可结合实际使用进行选择设置。

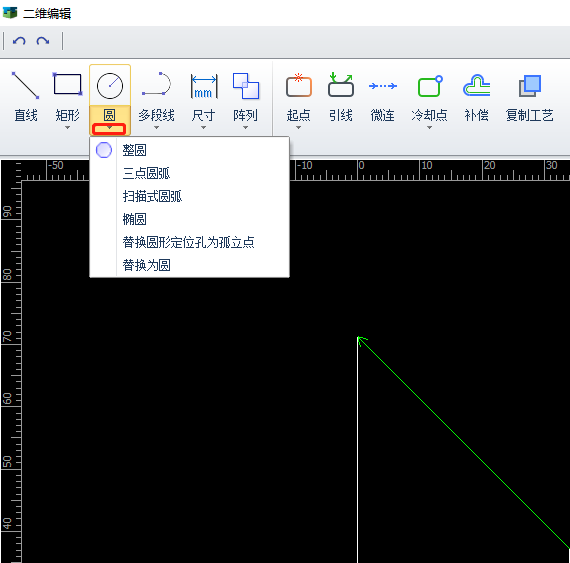

2、在圆的下拉菜单中,可进行常规绘图操作,也能进行替换圆形为孤立点和替换为圆等设置。

3、在多段线的下拉菜单中,可选择绘制多段线、多边形或星形。

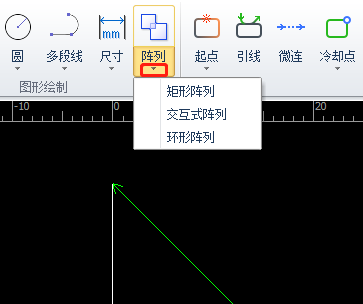

4、支持对规则的管面孔图形,进行矩形、环形、交互式阵列。

5、选中管面上的图形轨迹线后,点击尺寸后,可进行尺寸编辑设置。

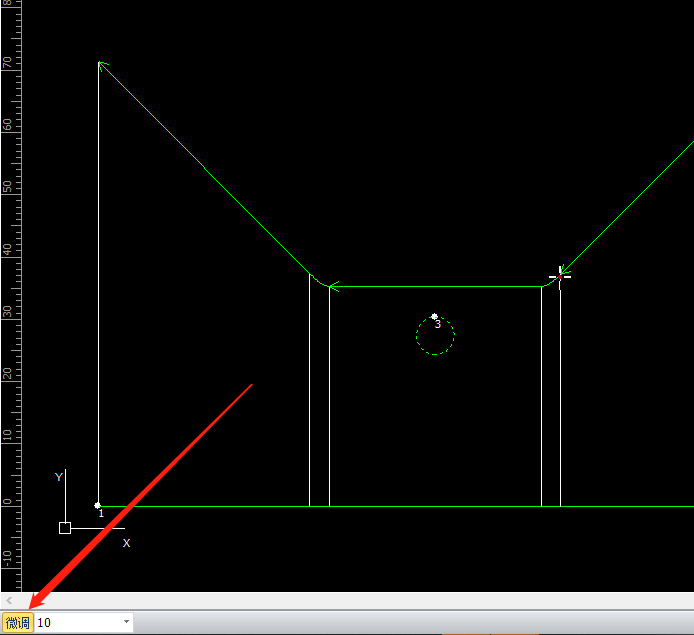

6、微调在整个界面的左下角,使用时需要先点击微调,使之变黄高亮,再选中图形,选中部分轨迹,按设置的微调值可以通过键盘上下左右方向键调节位置。
