一、简介

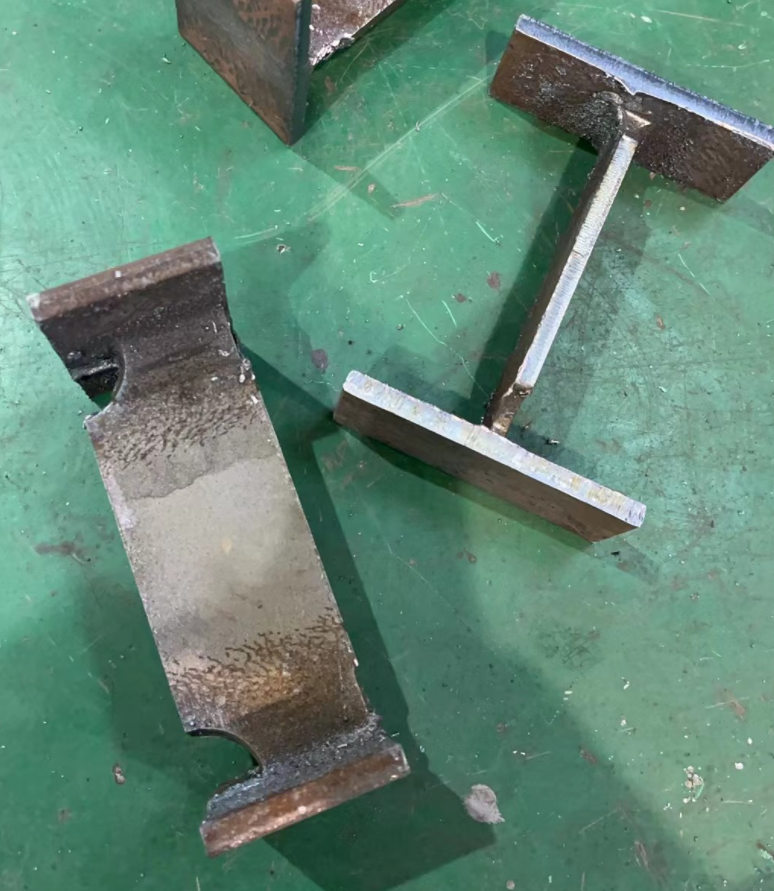

在钢构行业，H钢加工中会出现一些常见的要素，如：翼板V/Y坡、腹板坡口、腹板过焊孔等。

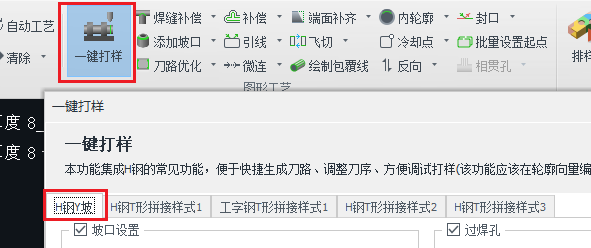

当试机过程中没有零件图纸，又想直接测试该加工要素的切割效果时，可使用【一键打样：H钢Y坡】功能，对标准零件快速生成零件刀路。减少人工作图、修改刀路的时间。

二、使用方法

1.注意事项：

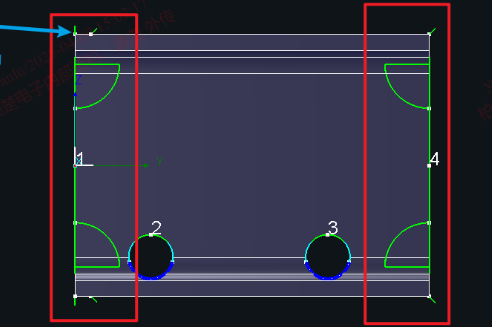

（1）只支持前后切断线均为纯直切（而不是一个斜面），无任何加工特征的H钢零件。若想要管面的圆孔，可以先把孔画好，但不要修改两端截面。

（2）一定要先进行【刀路防撞】，再做【一键打样】

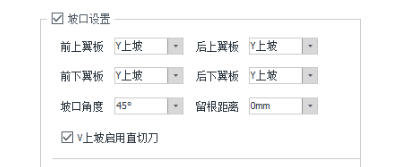

2.翼板坡口：

• • 四个翼板可以分别设置不同的坡口类型。如果设置为Y坡，则需要填入留根值。

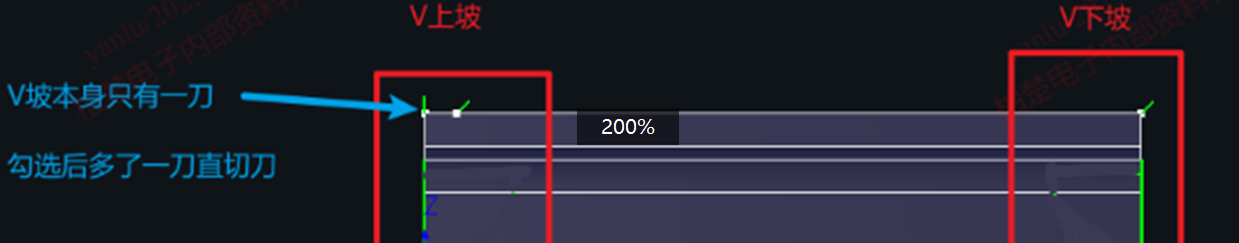

• • V上坡启用直切刀：
    • 若生产过程中，只需要一刀坡口刀路就可以将零件V上坡处切断，则无需勾选此项；
    • 若存在切不断的情况，则勾选，勾选后V上坡的位置会多一刀直切刀来协助将零件切断，此时对工艺要求低。

• • • 若觉得多切一刀效率较低，不勾选直切刀，也可以使用【工艺区分】的硬烧断功能，通过工艺调试来讲零件切断。

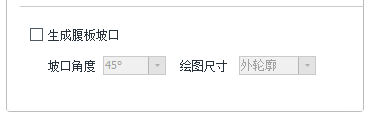

3.腹板坡口：

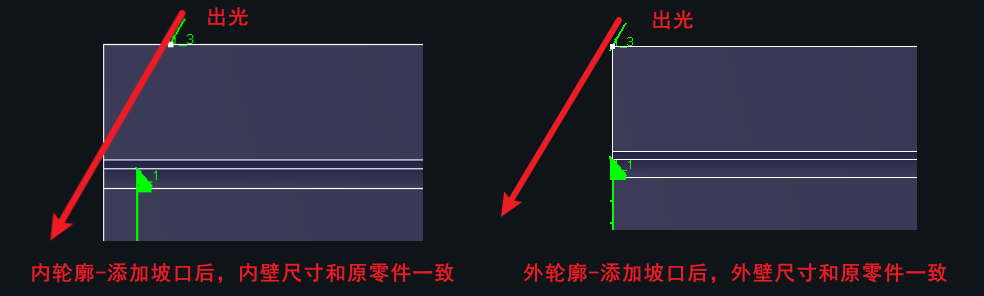

• • 绘图尺寸：影响零件尺寸，详见下图。

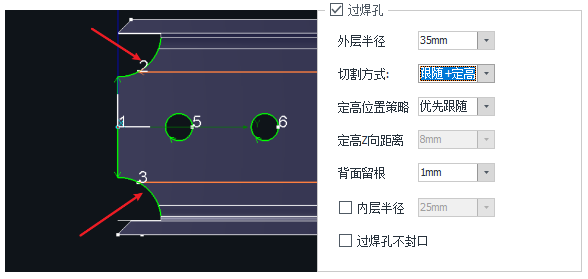

4.过焊孔：

• • 外层半径：用于调整过焊孔大小。

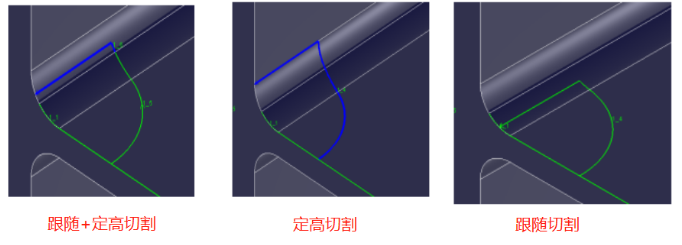

• • 切割方式：
    • 如采用跟随切割，最高可切割到R角45度线处，如下图3。想了解为什么可参考《H钢刀路角度》。
    • 如采用定高切割，刀路可以尽可能地贴近翼板，也就是可以做到留根较小。
      • 定高割缝较宽，可以配合【定高割缝补偿】来使用；
      • 定高切割时要在TubePro/FACut-H等切割软件的【工艺】中勾选定高切割+设置定高高度；定高切割时，一般喷嘴要高于翼板。

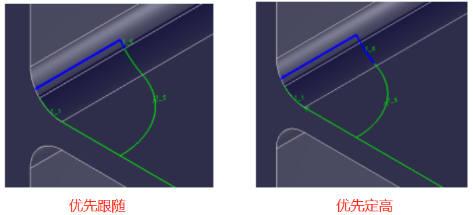

• • 定高位置策略（1.51.3新功能）：调整定高与跟随刀路的分割节点位置。

• • • 只有<切割方式>选择“跟随+定高”的前提下，才可以调整该策略选择。
    • 优先跟随：红色箭头是分割点光路射过的区域，通过背面留根计算跟随上限，尽可能多地跟随刀路，虽然看起来会打伤翼板，但实际上可以通过工艺来避免翼板打伤。
    • 优先定高：黄色箭头是分割点光路射过的区域，正好射出翼板边缘，分割点的光路不与翼板内侧相交，且最短距离为2mm，理论上来说不会切上翼板，对工艺要求较低。

• • • 定高Z向距离：输入参数手动设置分割节点的位置。

• • 背面留根：用于调整过焊孔位置。根据期望的留根效果，配合调整好的轮廓向量、切割方式，软件可自动计算出R角所需刀路位置。

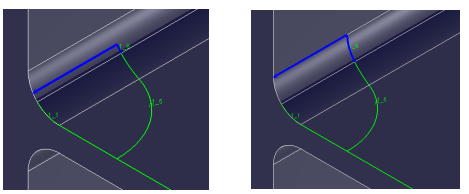

下图为是背面留根2mm → 0mm的变化效果

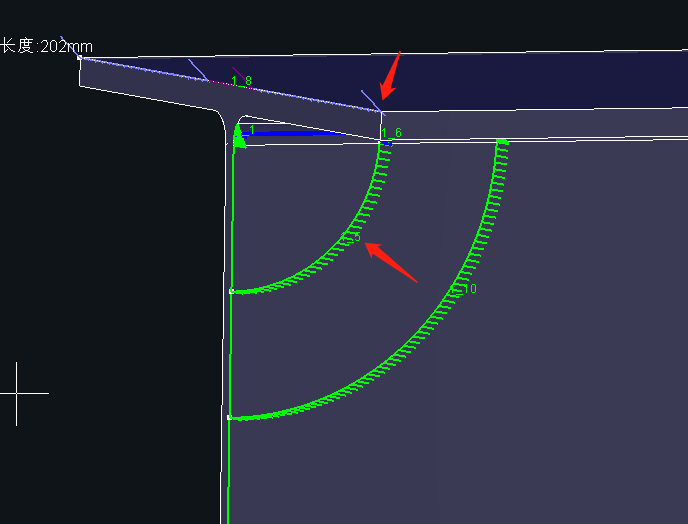

• • 过焊孔内层半径：当切割V/Y下坡时，需要先切过焊孔再切坡口，才能排渣；而坡口那一刀可能功率较大，会把零件烧伤，此时可以勾选并设置内径半径。先切一圈小的孔，让激光烧伤的都是废料，坡口切完后再切外圈的过焊孔。

• • 同V上坡启用直切刀相似，如果觉得多切刀路效率较低，可以通过【工艺区分】的防烧伤功能来调试工艺。此时对工艺要求较高。

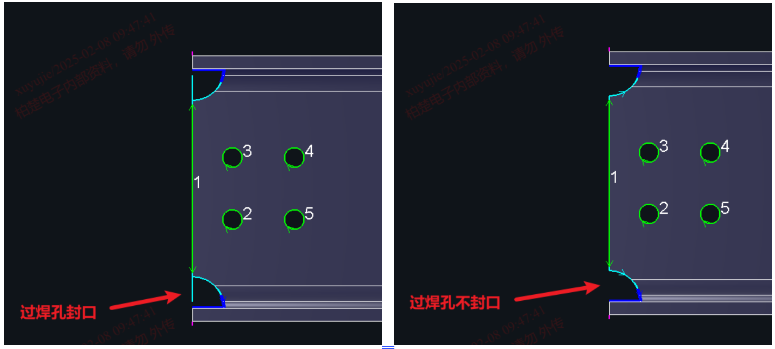

• • 过焊孔不封口（1.61.1新功能）：
    • 若想方便落料，可将过焊孔给封口，如下图1所示；
    • 若想提高切割效率，可将过焊孔不封口，具体刀路如下图2所示。

三、其他案例

• H钢/工字钢T型拼接样式的具体使用教程见：
  • 《TubesT-一键打样：自动生成H钢（工字钢）T形拼接刀路样式1》
  • 《TubesT-一键打样：自动生成H钢T形拼接刀路样式2》
  • 《TubesT-一键打样：自动生成H钢T形拼接刀路样式3》
