一、简介
对于需要T型拼接的H钢零件,1.51版本TubesT新增自动生成T型拼接刀路的功能,可以节省手动修改刀路时间,利于焊接并提高加工效率。

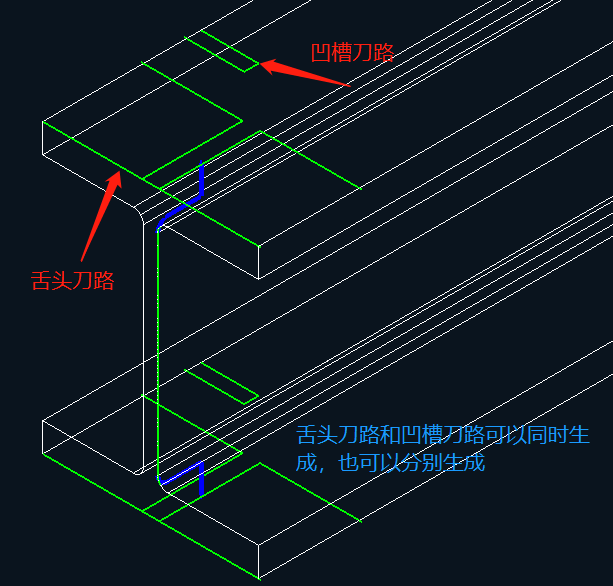

其中<样式3>的拼接效果和刀路设计如下图所示:
注意:该功能应该在轮廓向量编辑后执行,并且建议提前关闭渲染防止看不见设置后生成的刀路。
二、操作步骤
1、在主界面中点击<一键打样>后,点击<H钢T型拼接样式3>。

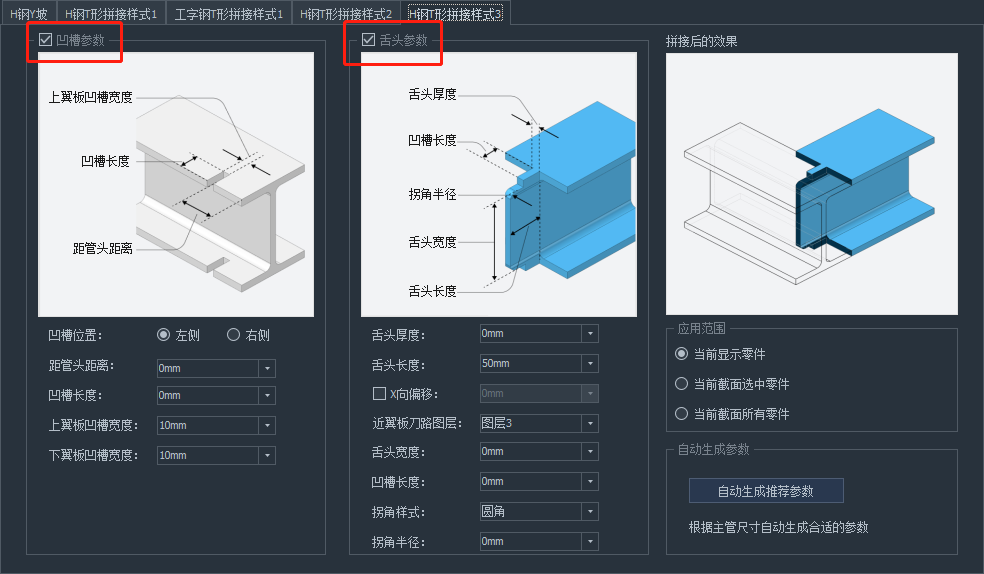

2、结合实际需求,勾选需要设置的刀路(舌头刀路和凹槽刀路),然后输入生成T型拼接刀路参数(也可使用软件里的【推荐参数】进行自动生成加工刀路)。
3、使用【推荐参数】后,会根据零件尺寸进行自动计算。当实际加工效果与预期不符时,也可以参考下方参数释义进行设置调整。
4、设置应用范围后,点击<确定>即可自动生成刀路。
三、参数释义
1、舌头刀路
1.1、对应参数示意图
1.2、X向偏移:可以用来调整翼板切片的刀路。
1.3、近翼板刀路图层:设置H钢T型拼接刀路时,近翼板的腹板刀路默认为定高切割,可以选择设置对应定高加工的图层。
(注意:定高切割和跟随切割的喷嘴设置有所不同,需要在切管软件对应的图层工艺中设置喷嘴高度,避免造成撞头风险)

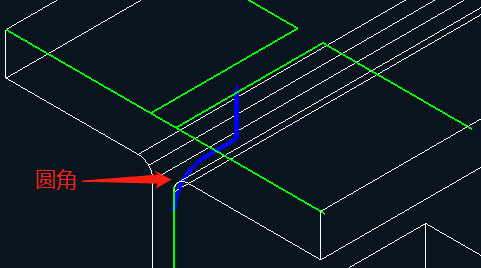

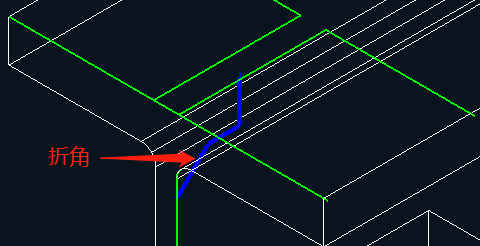

1.4、拐角样式:有圆角和折角两种样式。
注意:样式三的刀路默认仅对前(左)切断线生效,无法进行零件反向;排样后也无法进行管材反向。
2、凹槽刀路
2.1、凹槽位置:左侧为X-方向的翼板,右侧为X+方向的翼板。
2.2、对应参数示意图
凹槽长度默认最高不能超过翼板长度,即(a-d2)/2。当输入的凹槽长度超过翼板长度时,凹槽长度的值默认设置为翼板长度。
凹槽宽度可以分别设置上下翼板的宽度。
