TubesT-一键打样:自动生成H钢(工字钢)T形拼接刀路样式1

一、简介



对于需要T型拼接的H钢、工字钢零件,从1.51版本开始,TubesT 可以对标准零件自动生成T型拼接刀路,省去绘制零件的时间,快速进行打样。

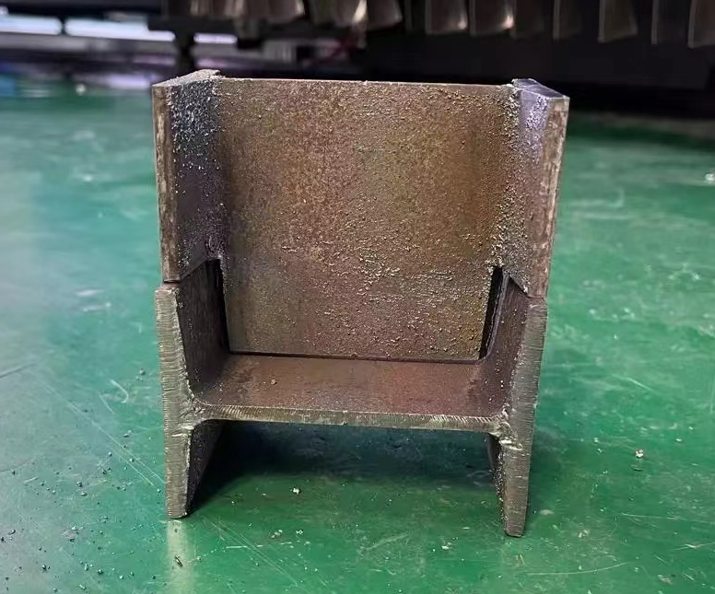

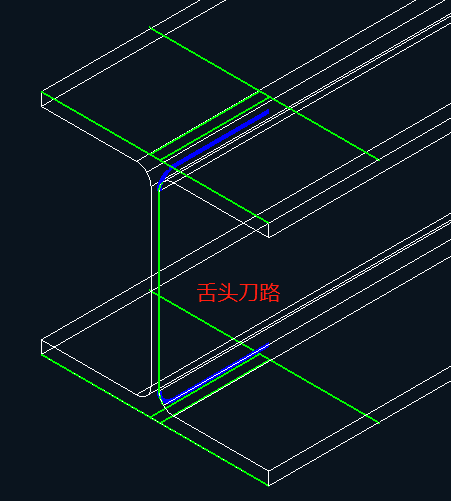

其中T型拼接样式一的拼接效果和刀路设计如下图所示:



注意:该功能应该在【刀路防撞】编辑后执行,并且建议关闭渲染防止看不见设置后生成的刀路。





二、操作步骤

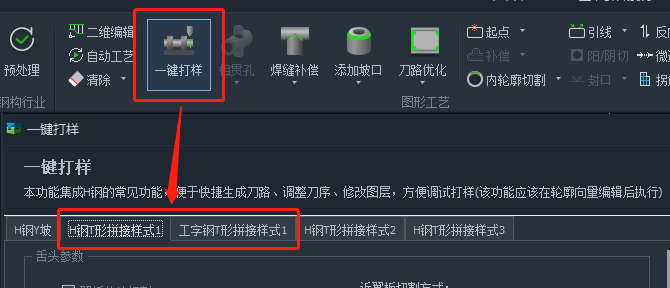

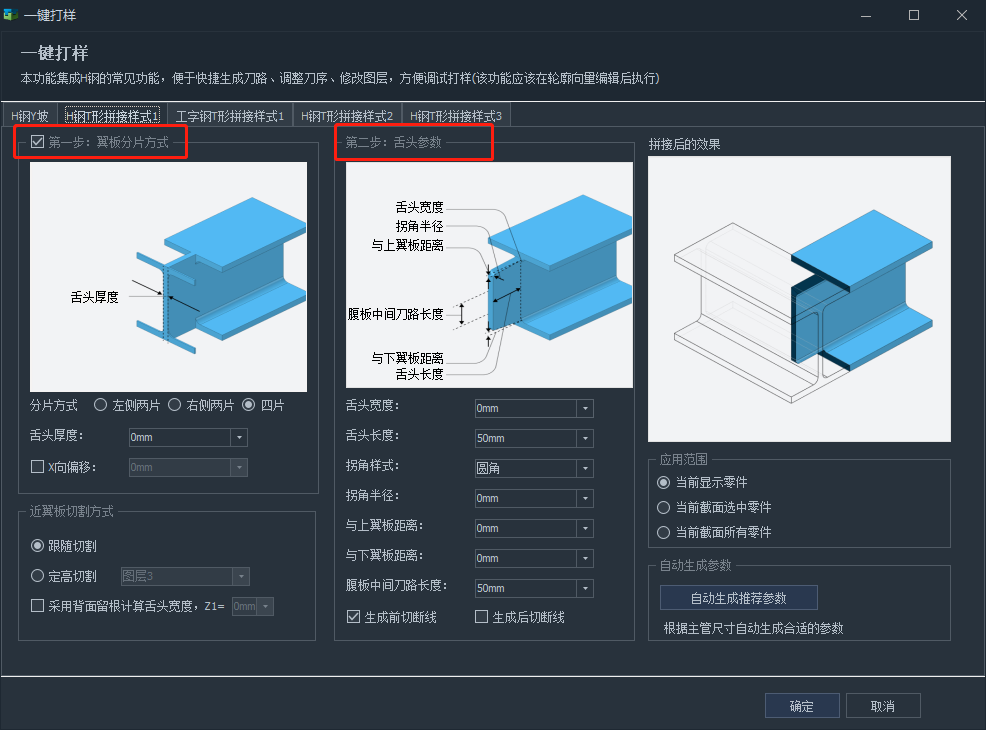

1、在主界面中点击【一键打样】,若图纸是H钢点击【H钢T型拼接样式1】,若图纸是工字钢点击【工字钢T型拼接样式1】;



2、结合实际需求,设置生成T型拼接刀路参数,(也可直接点击【自动生成推荐参数】由软件自动生成加工刀路)。



3、使用【自动生成推荐参数】后,会根据零件尺寸进行自动计算。当实际加工效果与预期不符时,也可以参考下方参数释义进行设置调整。

4、设置应用范围和生效切断线后,点击【确定】即可自动生成刀路。



三、参数释义



1.H钢T型拼接样式1



1.1、翼板分片切割

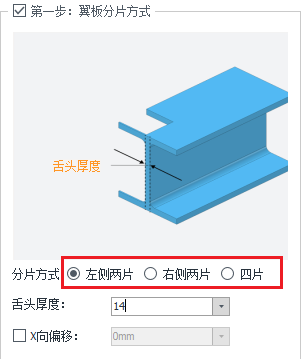

  • 分片方式

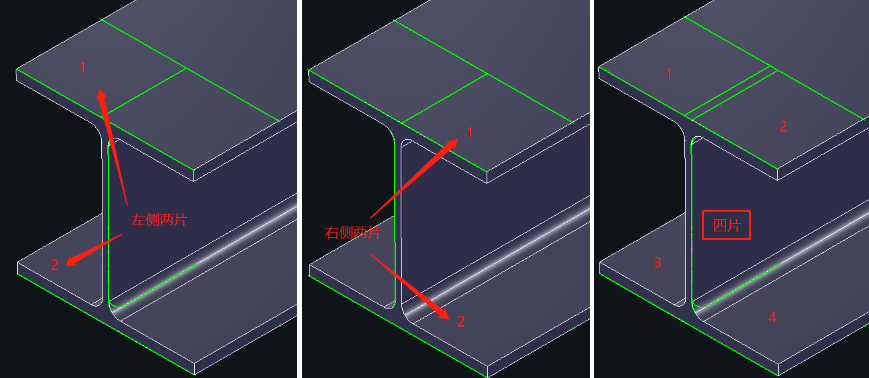

根据零件需要的拼接方向不同,有三种分片方式:左侧两片、右侧两片和四片(点击可查看效果预览图)。

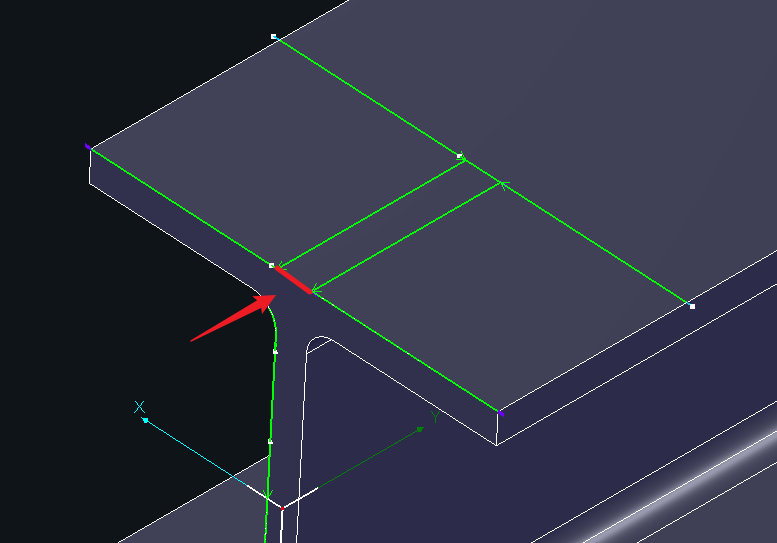

  • 舌头厚度

根据实际需求设置舌头的厚度

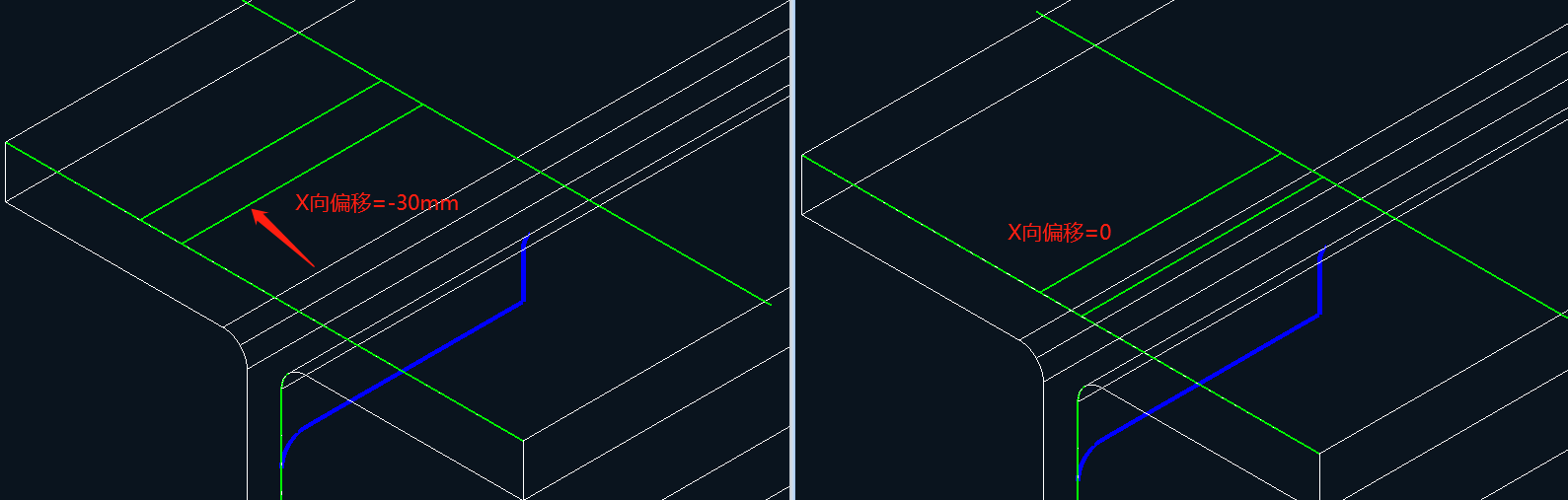

  • X向偏移

X向偏移可以用来调调翼板切片的尺寸。

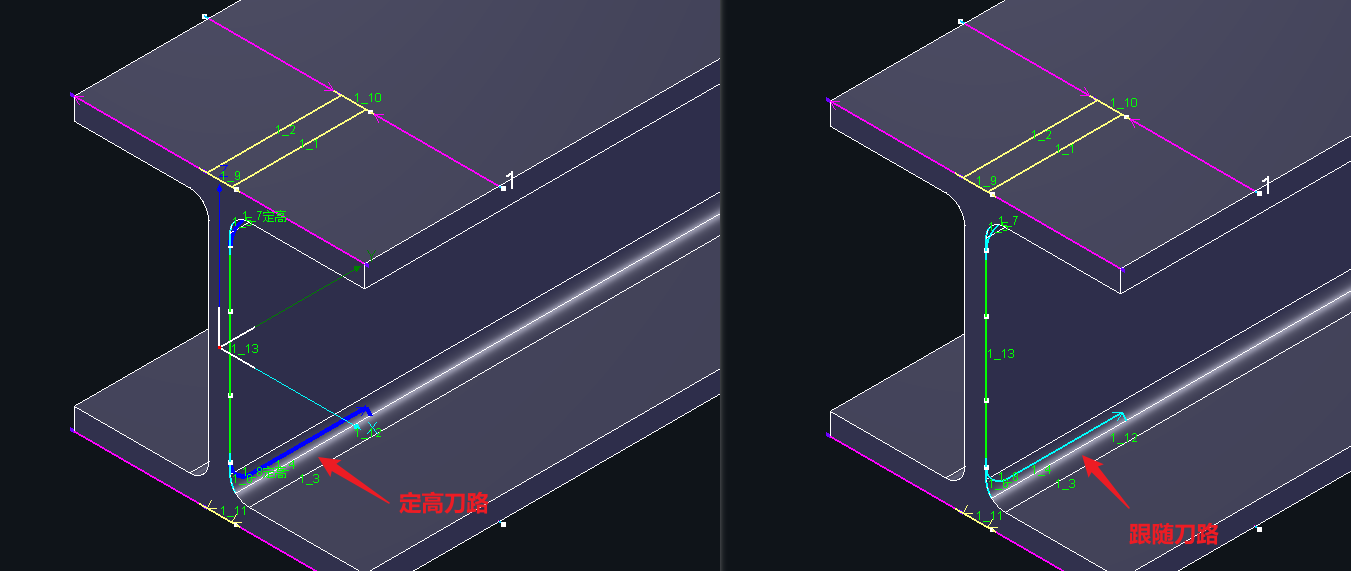

1.2、近翼板切割方式:跟随切割、定高切割

【跟随切割】

有两种确定舌头宽度的方式:直接设置数值和背面留根设置。

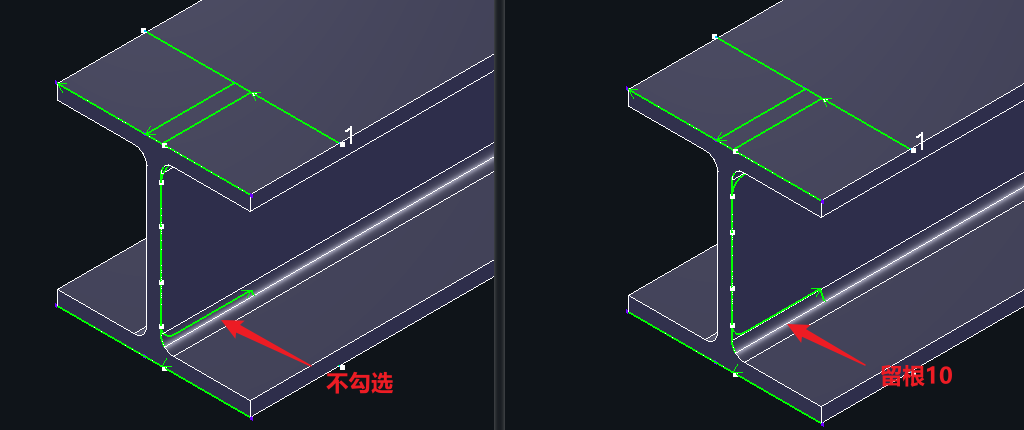

【采用背面留根计算舌头宽度】勾选后可以舌头设置背面留根,设置后舌头宽度固定不可更改;不勾选可通过舌头宽度设置



【定高切割】

需要设置定高切割刀路的图层,还需要填写舌头宽度。



(注意:定高切割和跟随切割的喷嘴设置有所不同,需要在切管软件对应的图层工艺中设置喷嘴高度,避免造成撞头风险)



1.3、舌头参数

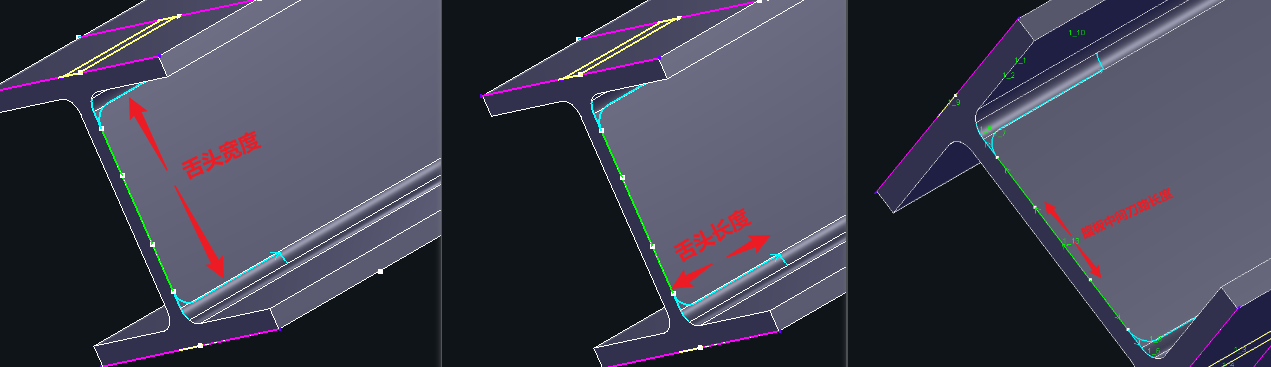

舌头参数可自定义设置,相关参数示意图如下



1.4、生效范围

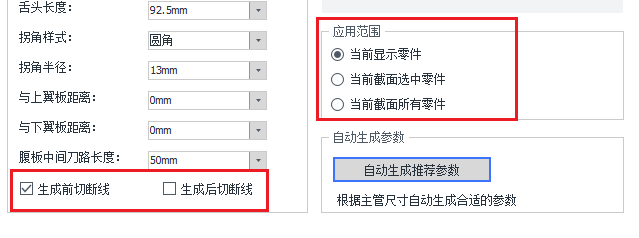

  • 如果想要仅在前切断线或后切断线打样,可以勾选相应的范围【生成前切断线】、【生成后切断线】

  • 应用范围可按需选择:【当前显示零件】、【当前截面选中零件】、【当前截面所有零件】



2、 工字钢T型拼接样式1

部分参数同上

2.1、对应参数示意图



注意:如果使用推荐参数后,需要对拐角半径、舌头近端宽度和舌头远端宽度这三个参数中的其中一个进行微调时,需要同时修改另外两个参数。

2.2、翼板刀路优化

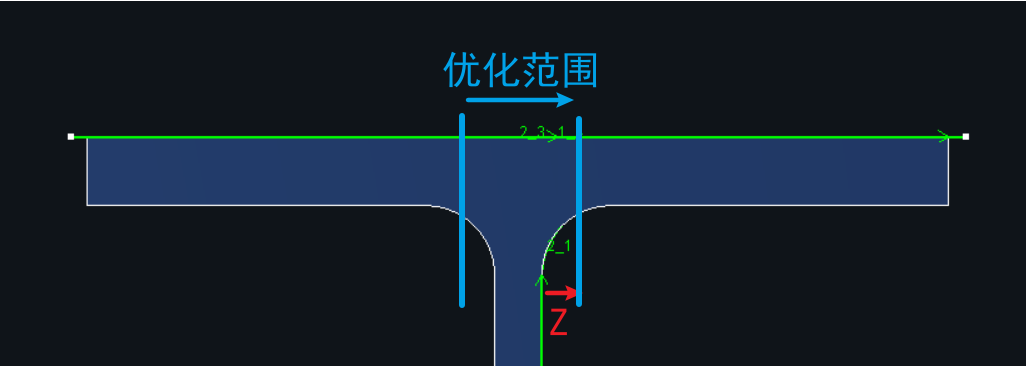

优化范围:将刀路向外挪,可设置向外挪动的距离

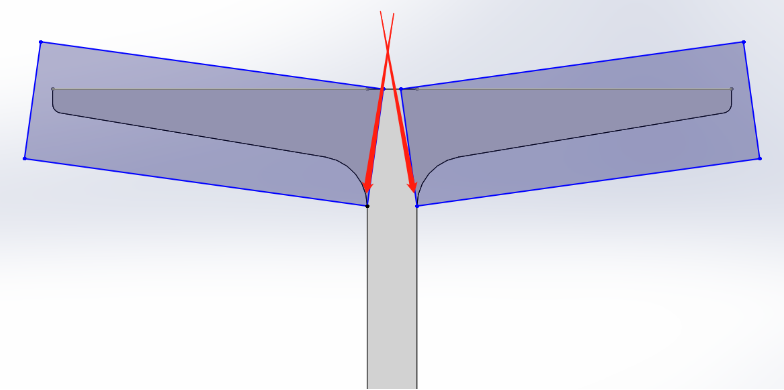

B轴旋转角度:将管材倾斜加工,B轴旋转角度是卡盘的旋转角度。



该功能是在原有刀路上的基础上进行参数调整,而不是直接设置。
