TubesT-(钢构)圆管方管加工方法

本教程基于1.46-20230112版本TubesT编写,仅供临时使用

一、权限设置

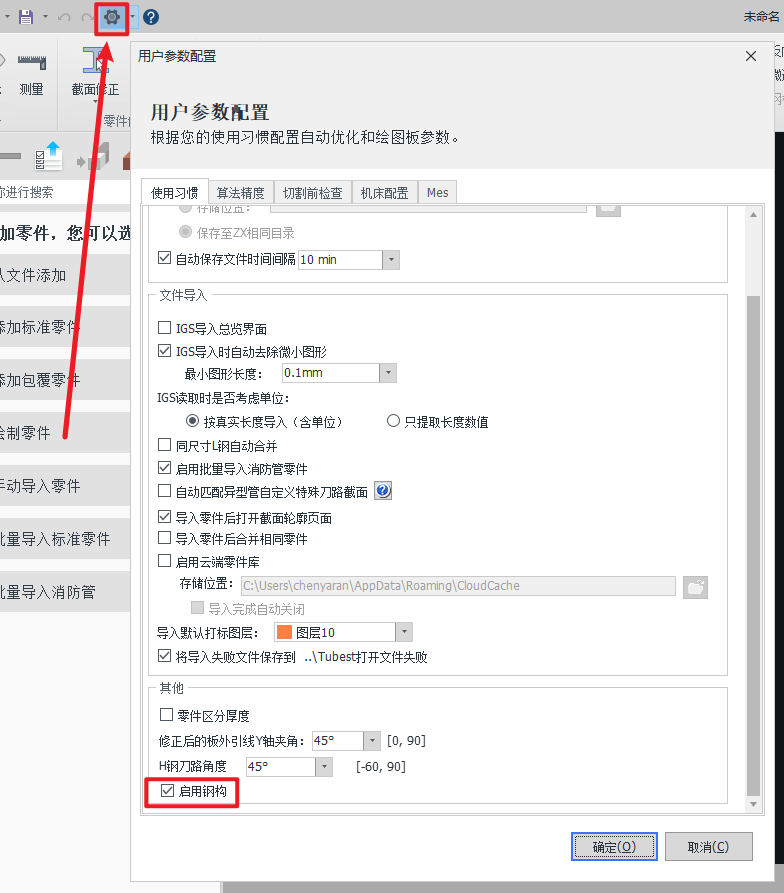

先在TubesT中启用钢构权限



二、前置参数设置

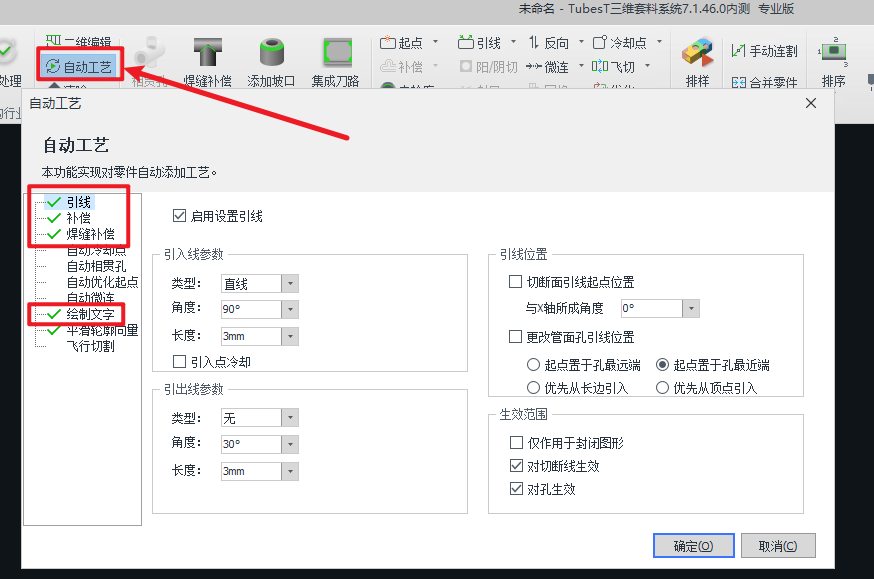

1、自动工艺



建议开启引线、补偿、焊缝补偿、绘制文字

(1)引线:不要添加引出线;建议勾选“仅作用于封闭图形”

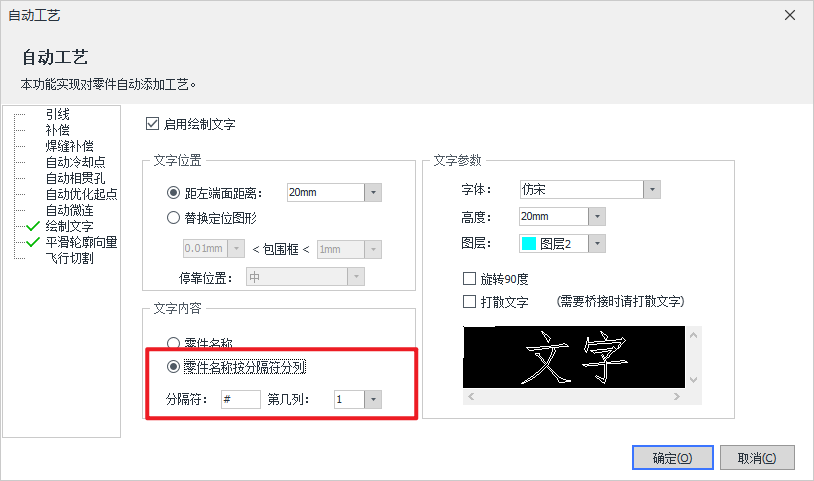

(2)绘制文字:如果需要将t2t零件名中的部分信息作为打标文字,可以选择“按分隔符分列”

eg.导出tekla设置文件名称为“构件名+零件名+数量”,某个t2t零件叫“GL-230++M709++10”,想把零件名“M709打标”,则设置分隔符“+”,第“2”列



三、检查零件

1、数量

(1)t2t文件带有数量信息,导入时会自动设置为该数量

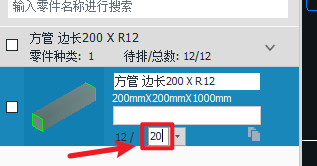

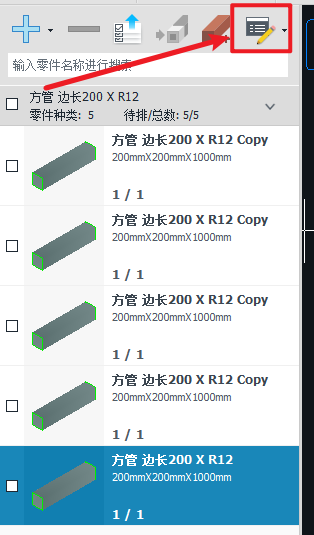

(2)如果需加工数量和导出数量不符,可以在零件栏手动修改或批量处理界面修改

2、检查刀路

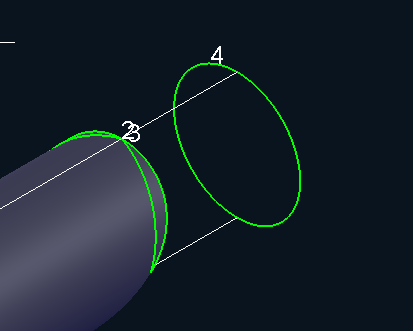

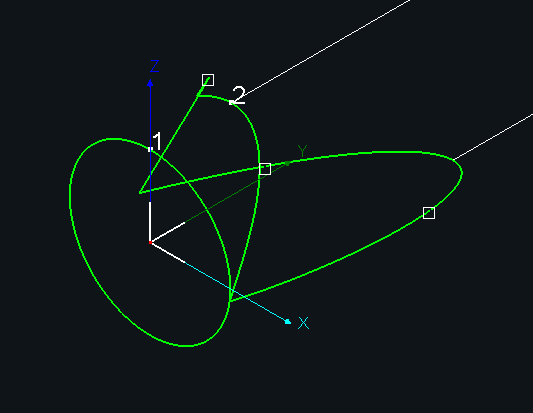

部分图纸由于精度问题,会存在没切断的情况

解决方法:

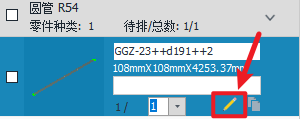

点击黄色的笔,编辑零件

(1)直接重新生成零件或许可以解决

(2)尝试将一些微小的数值修改合理(eg.把90.003改为90),再生成零件

**其他无法处理的情况请联系柏楚技术支持

3、端面补齐

如果是三卡盘或四卡盘机型,有b3辅助夹持,建议加端面补齐;

建议添加在焊缝补偿后、自动排样前

4、模拟

单击“模拟”主按钮,观察是否存在问题

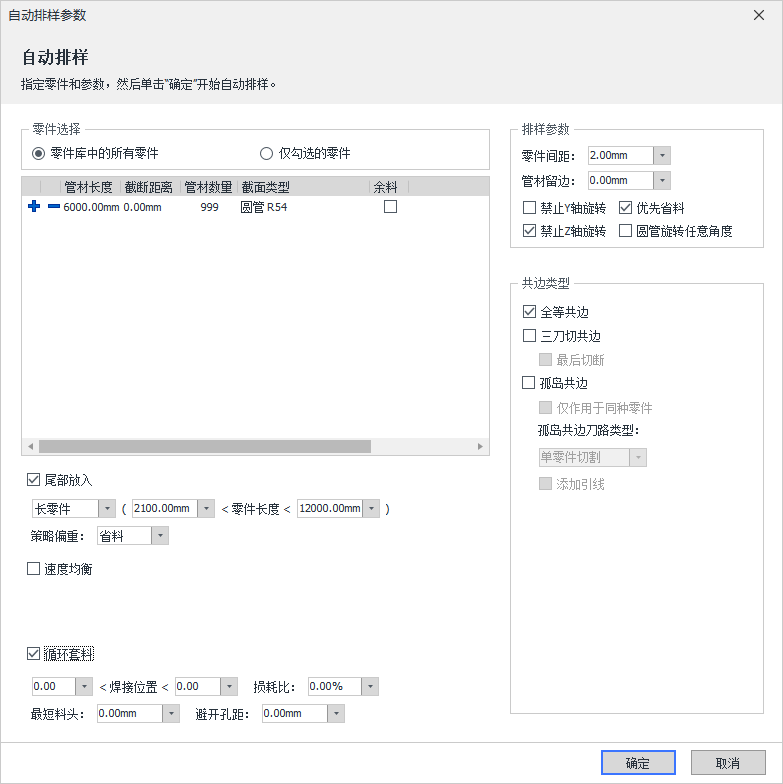

四、自动排样

1、尾部放入

是否使用尾部放入,和机型有关系

三卡/四卡机器一般需要把长零件放尾部,长零件的长度要问厂商,一般长零件的最短是固定的;具体使用方法可以参考TubesT-自动排样-尾部放入长零件

2、循环套料

如有需要可以勾选,根据工程要求设置对应参数即可



五、检查排样结果

1、对短零件被放到了排样结果尾部的情况,可以调整零件位置,使长零件被放到尾部,具体方法请参考TubesT-移动

2、如果排样结果没有长零件时,可以通过合并零件并添加微连,实现将多个短零件合并为一个长零件

使用方法请参考:TubesT-合并零件TubesT-合并零件后添加微连



六、导出加工

检查排样结果无误后,有三种方法导出加工用的zx文件

1、导出加工任务包

多个排样结果在一个zx内

2、“导出”的主按钮

每个排样结果作为一个zx文件

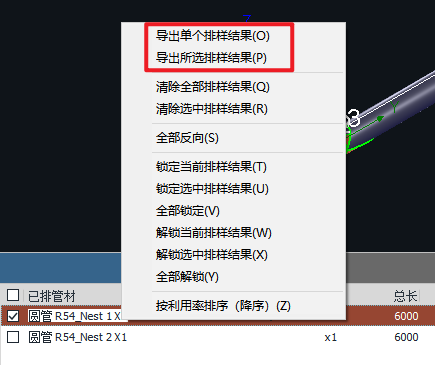

3、排样结果上单击鼠标右键

可以导出单个或选中的排样结果

每个排样结果作为一个zx文件
