TubesT:角钢、槽钢如何调整缺口大小、修改图层

一、简介

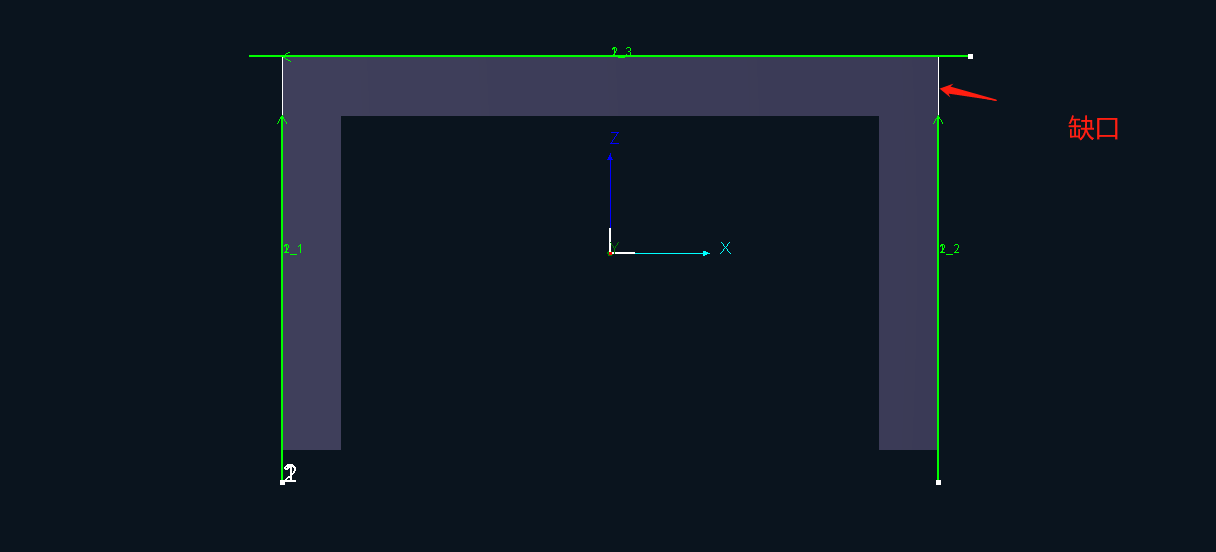

在加工角钢、槽钢时,可以看到刀路上有缺口,它的作用就是避免切到壁厚的位置。

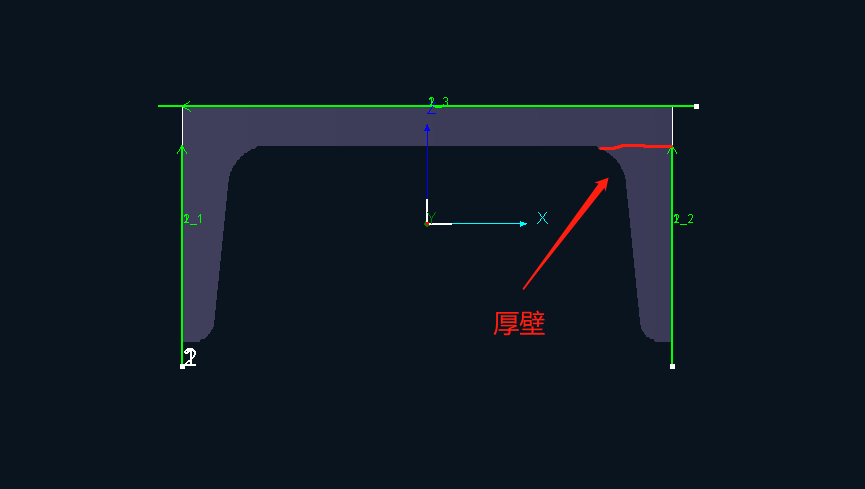

其次,带R角的角钢、槽钢,在靠近R角处的壁厚往往会比较厚,同一图层切割时,存在切不透的现象。

二、操作方法

场景一: 角钢、槽钢来料与绘图不符,例如绘制了5mm厚的槽钢,来料却是4mm,此时再去改图很麻烦。

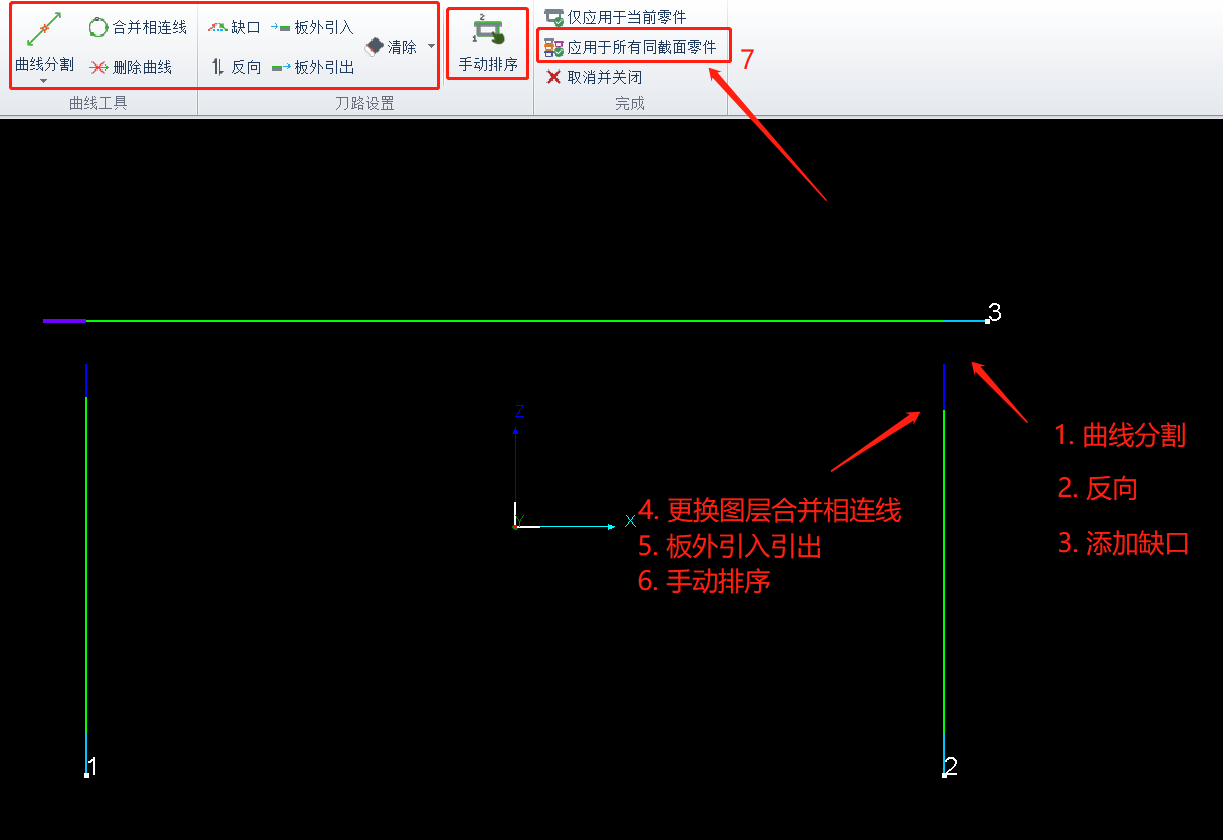

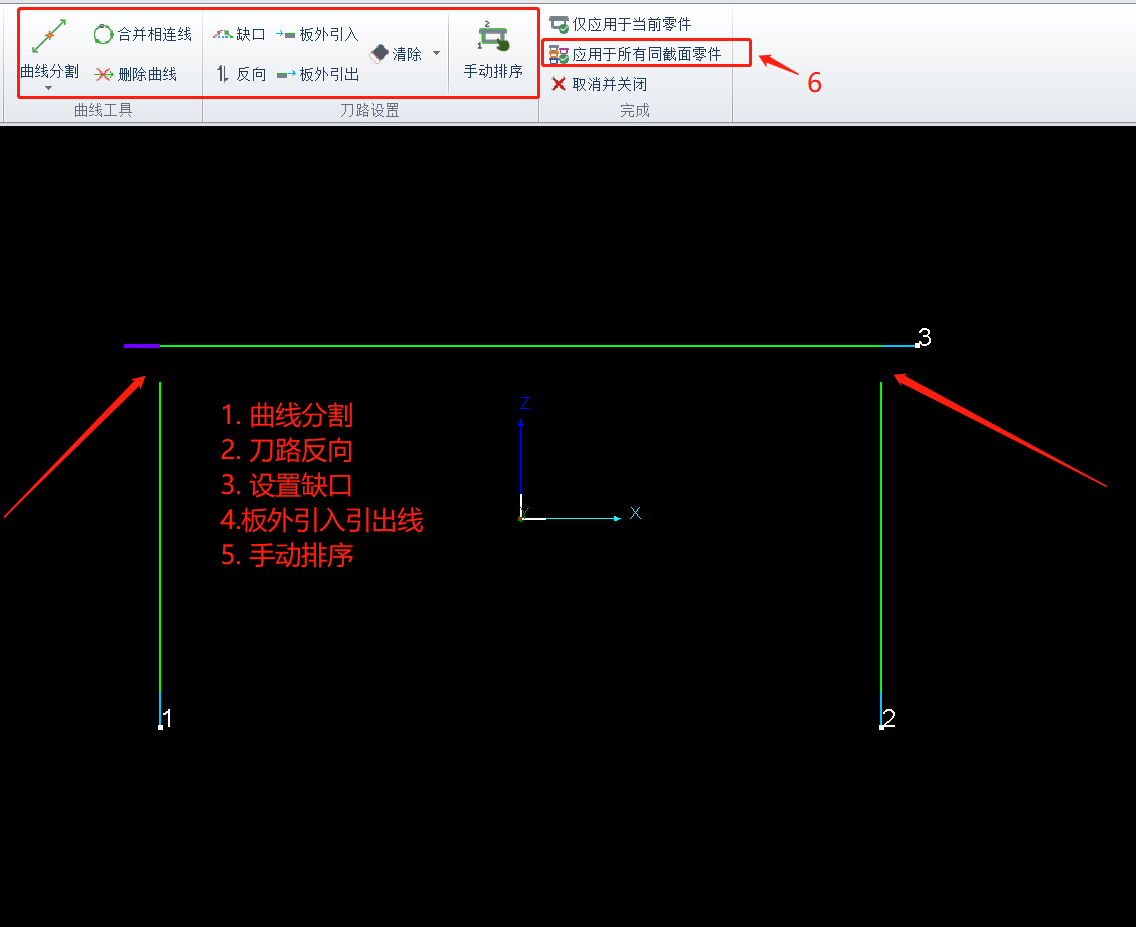

使用截面修正下的 自定义特殊刀路轮廓——曲线分割、反向——设置缺口——添加板外引入引出线——手动排序——应用于所有同截面零件。

场景二:角钢槽钢来料往往是带R角的,R角处往往比较厚,使用同一种工艺可能切不透、或者切不好。

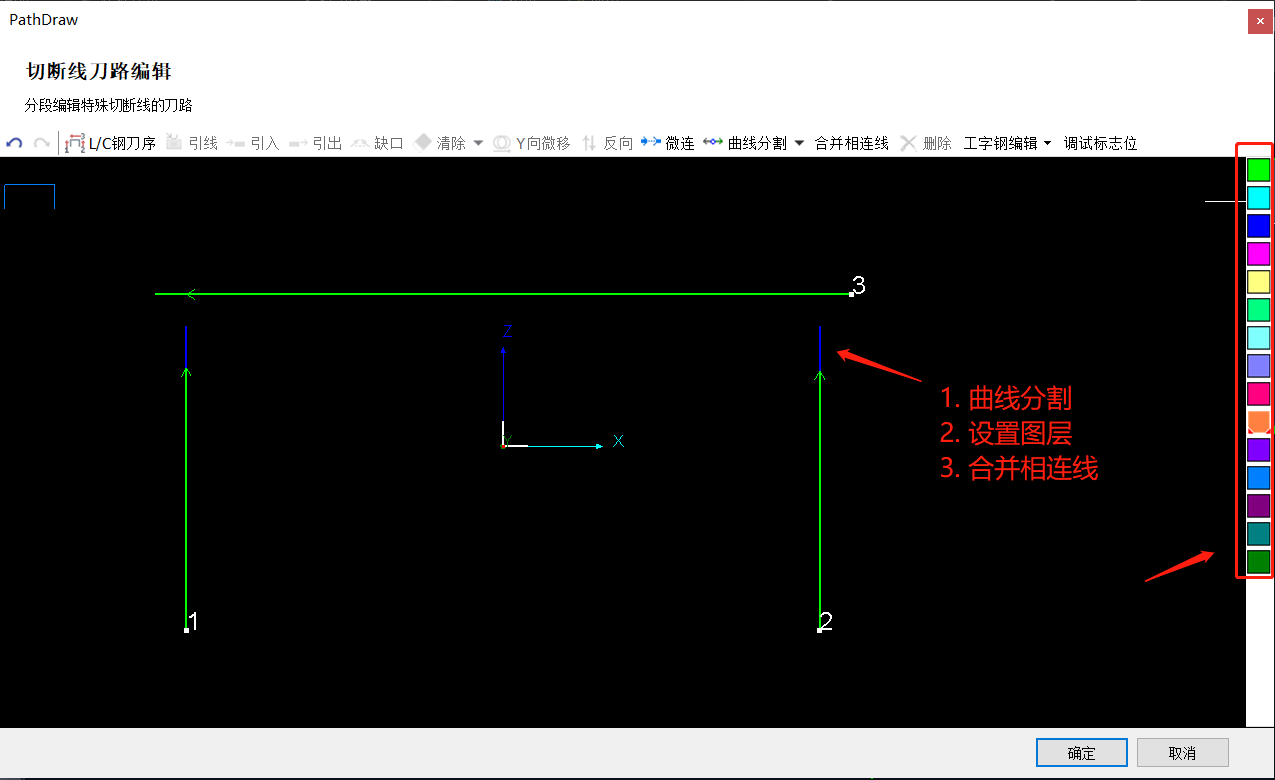

单个零件:选中刀路后,点击特殊刀路,将靠近R角位置的刀路分割开,添加不同的工艺,再合并相连线,点击确定,可以看到这条刀路修改成功了。

多个零件:对于多零件的场景,使用自定义特殊刀路轮廓,最后应用于所以同截面零件。



注意:

在1.59及其之后的版本,自动工艺中会增加自动缺口,主要应用于需要整根上下料的时候,缺口会加在角钢、槽钢特殊刀路的最后一刀上,或者工字钢翼板。与角钢、槽钢腿部的缺口用处不一样,注意区分!!!!

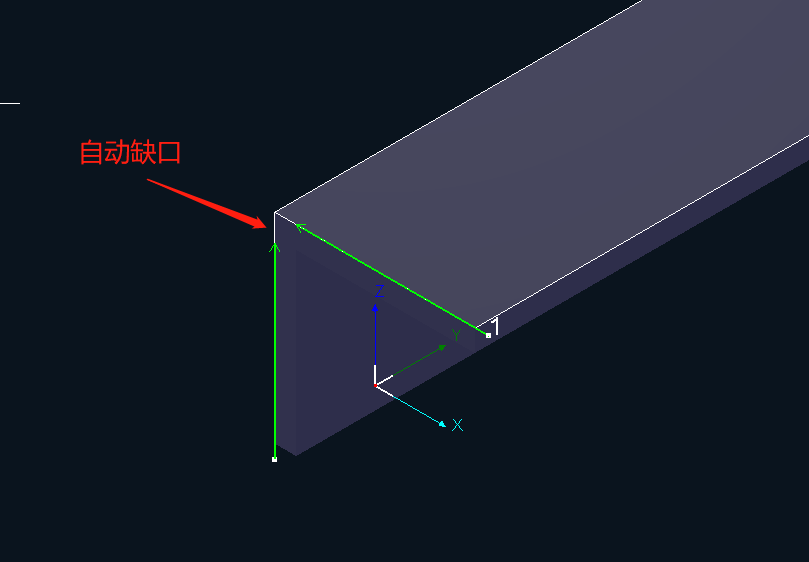

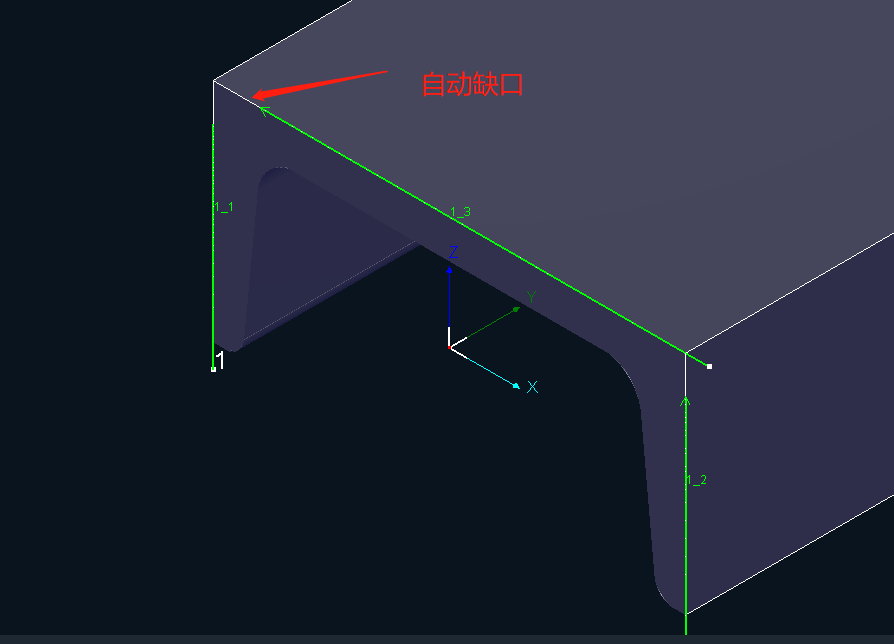

角钢、槽钢自动缺口效果图:
