TubesT:等径圆管三通绘图案例

要点:

1、建议开孔的圆管用V槽开孔,V槽角度设为91°或92°,以此避免测量误差造成的拼接干涉

2、插入的圆管不加焊缝补偿

示范

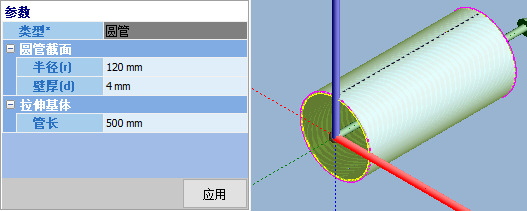

圆管R120,厚度4mm。

1、画横着的管子

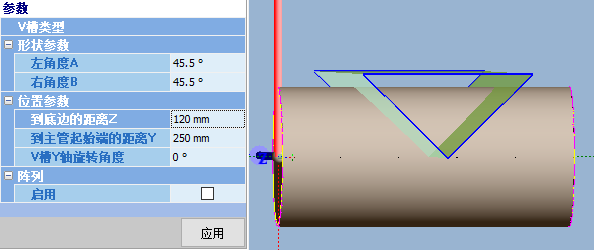

用<V槽>开个91°的口子:左右角度都填45.5°、到底边距离为半径大小120。

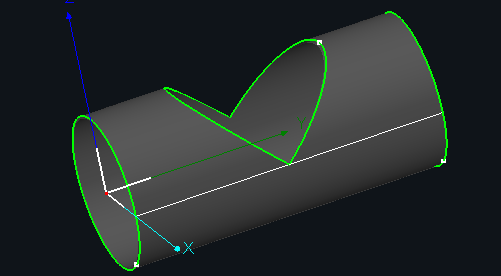

得到横着的管子

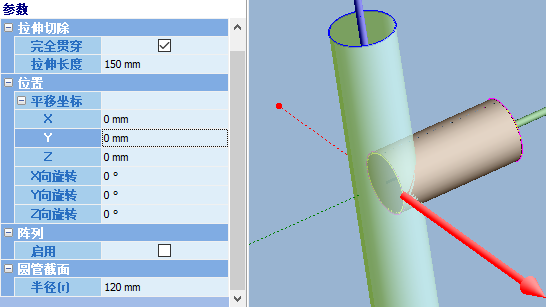

2、画竖着的管子,直接用R120圆支管在Y=0的位置完全贯穿

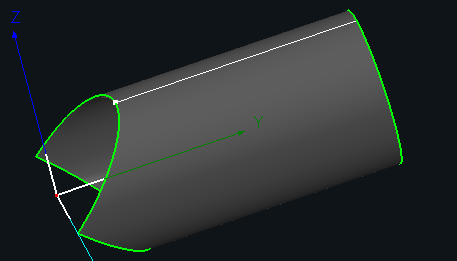

得到的结果不加焊缝补偿。
